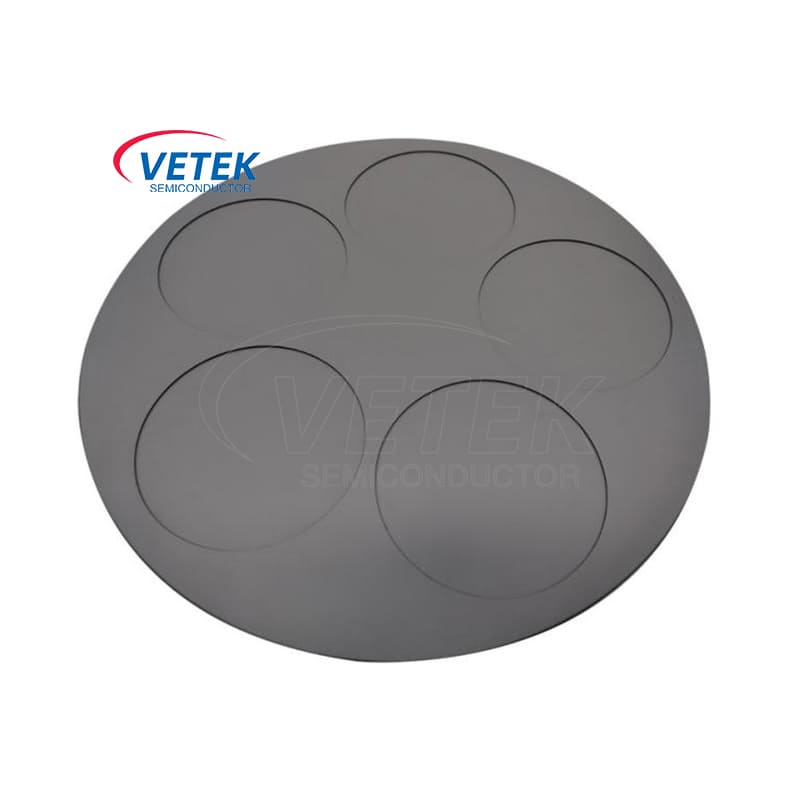

Pembawa Wafer Lapisan SiC

Vetek Semiconductor mengkhususkan diri dalam pembuatan dan penyediaan pembawa wafer pelapis SiC berkinerja tinggi dan berkomitmen untuk menyediakan teknologi canggih dan solusi produk untuk industri semikonduktor.

Dalam manufaktur semikonduktor, pembawa wafer pelapis SiC dari Vetek Semiconductor adalah komponen kunci dalam peralatan deposisi uap kimia (CVD), terutama pada peralatan deposisi uap kimia organik logam (MOCVD). Tugas utamanya adalah menopang dan memanaskan substrat kristal tunggal sehingga lapisan epitaksi dapat tumbuh secara seragam. Ini penting untuk pembuatan perangkat semikonduktor berkualitas tinggi.

Ketahanan korosi lapisan SiC sangat baik, yang secara efektif dapat melindungi dasar grafit dari gas korosif. Hal ini sangat penting terutama pada suhu tinggi dan lingkungan korosif. Selain itu, konduktivitas termal material SiC juga sangat baik, sehingga dapat menghantarkan panas secara merata dan menjamin distribusi suhu yang seragam, sehingga meningkatkan kualitas pertumbuhan material epitaksi.

Pelapisan SiC menjaga stabilitas kimia dalam suhu tinggi dan atmosfer korosif, menghindari masalah kegagalan pelapisan. Lebih penting lagi, koefisien ekspansi termal SiC mirip dengan grafit, yang dapat menghindari masalah pelepasan lapisan akibat ekspansi dan kontraksi termal, serta memastikan stabilitas dan keandalan lapisan dalam jangka panjang.

Sifat fisik dasar dariPembawa Wafer Lapisan SiC:

Toko Produksi:

Tinjauan umum rantai industri epitaksi chip semikonduktor:
