Proses Epitaksi SiC

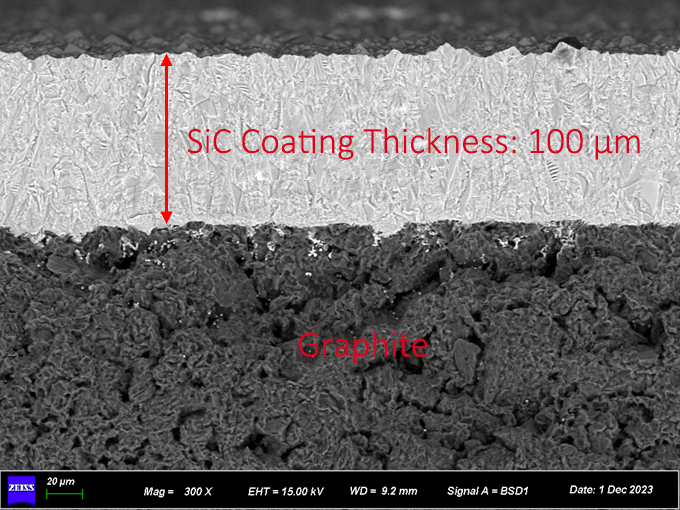

Lapisan karbida unik VeTek Semiconductor memberikan perlindungan unggul untuk bagian grafit dalam Proses Epitaxy SiC untuk pemrosesan bahan semikonduktor dan semikonduktor komposit yang menuntut. Hasilnya adalah masa pakai komponen grafit yang lebih lama, stoikiometri reaksi yang terjaga, penghambatan migrasi pengotor ke aplikasi epitaksi dan pertumbuhan kristal, sehingga menghasilkan peningkatan hasil dan kualitas.

Lapisan tantalum karbida (TaC) kami melindungi komponen penting tungku dan reaktor pada suhu tinggi (hingga 2200°C) dari amonia panas, hidrogen, uap silikon, dan logam cair. VeTek Semiconductor memiliki beragam kemampuan pemrosesan dan pengukuran grafit untuk memenuhi kebutuhan khusus Anda, sehingga kami dapat menawarkan pelapisan berbayar atau layanan lengkap, dengan tim insinyur ahli kami siap merancang solusi yang tepat untuk Anda dan aplikasi spesifik Anda .

Kristal semikonduktor majemuk

VeTek Semiconductor dapat menyediakan pelapis TaC khusus untuk berbagai komponen dan pembawa. Melalui proses pelapisan terdepan di industri VeTek Semiconductor, pelapisan TaC dapat memperoleh kemurnian tinggi, stabilitas suhu tinggi, dan ketahanan kimia yang tinggi, sehingga meningkatkan kualitas produk lapisan kristal TaC/GaN) dan EPl, serta memperpanjang masa pakai komponen reaktor penting.

Isolator termal

Komponen pertumbuhan kristal SiC, GaN dan AlN termasuk cawan lebur, penahan benih, deflektor dan filter. Rakitan industri termasuk elemen pemanas resistif, nozel, cincin pelindung dan perlengkapan mematri, komponen reaktor CVD epitaksi GaN dan SiC termasuk pembawa wafer, baki satelit, kepala pancuran, tutup dan alas, komponen MOCVD.

 ● Pembawa Wafer LED (Dioda Pemancar Cahaya).

● Penerima ALD (Semikonduktor).

● Reseptor EPI (Proses Epitaksi SiC)
