Lapisan Silikon Karbida

VeTek Semiconductor mengkhususkan diri dalam produksi produk Lapisan Silikon Karbida ultra murni, lapisan ini dirancang untuk diterapkan pada komponen logam grafit, keramik, dan tahan api yang dimurnikan.


Pelapis dengan kemurnian tinggi kami terutama ditargetkan untuk digunakan dalam industri semikonduktor dan elektronik. Mereka berfungsi sebagai lapisan pelindung untuk pembawa wafer, susceptor, dan elemen pemanas, melindunginya dari lingkungan korosif dan reaktif yang ditemui dalam proses seperti MOCVD dan EPI. Proses-proses ini merupakan bagian integral dari pemrosesan wafer dan pembuatan perangkat. Selain itu, pelapis kami sangat cocok untuk aplikasi dalam tungku vakum dan pemanasan sampel, di mana terdapat lingkungan vakum, reaktif, dan oksigen tinggi.


Di VeTek Semiconductor, kami menawarkan solusi komprehensif dengan kemampuan bengkel mesin canggih kami. Hal ini memungkinkan kami memproduksi komponen dasar menggunakan grafit, keramik, atau logam tahan api dan menerapkan pelapis keramik SiC atau TaC sendiri. Kami juga menyediakan layanan pelapisan untuk suku cadang yang dipasok pelanggan, memastikan fleksibilitas untuk memenuhi beragam kebutuhan.


Produk Silicon Carbide Coating kami banyak digunakan pada epitaksi Si, epitaksi SiC, sistem MOCVD, proses RTP/RTA, proses etsa, proses etsa ICP/PSS, proses berbagai jenis LED, antara lain LED biru dan hijau, LED UV dan UV dalam. LED dll, yang disesuaikan dengan peralatan dari LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI dan sebagainya.


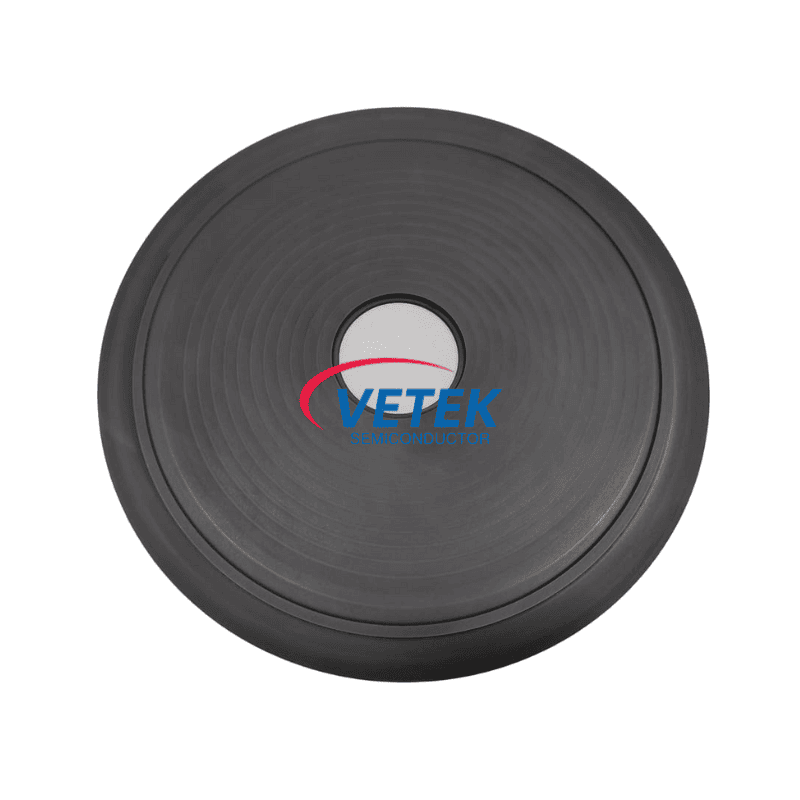

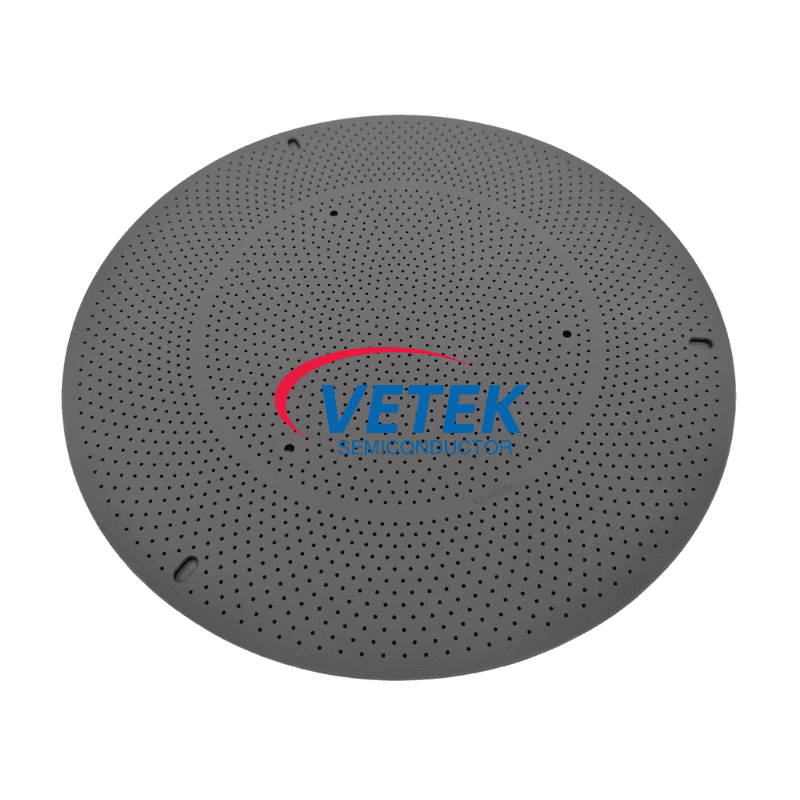

Bagian reaktor yang bisa kita lakukan:


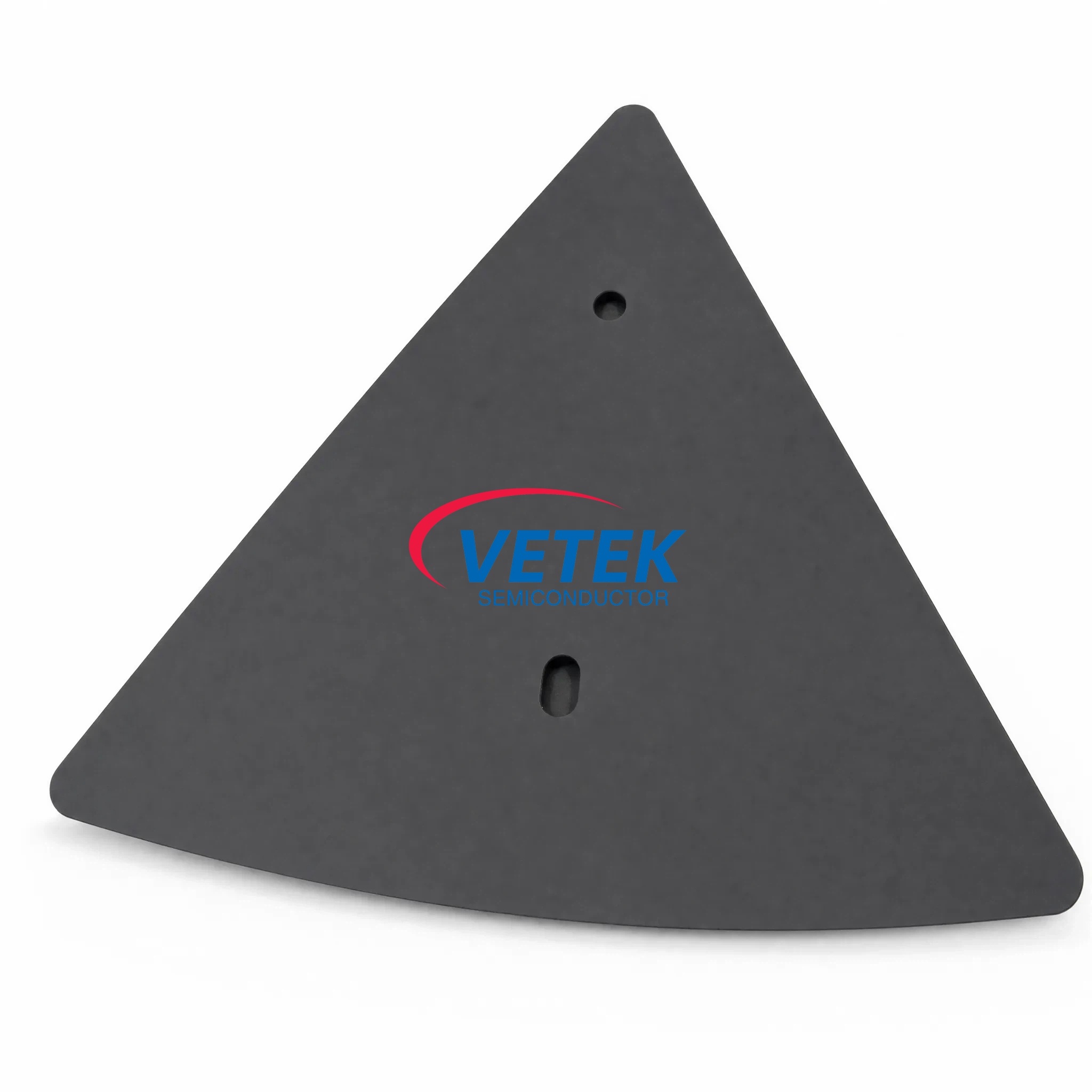

Aixtron G5 MOCVD Susceptors


Lapisan Silikon Karbida memiliki beberapa keunggulan unik:

Silicon Carbide Coating several unique advantages



Parameter Lapisan Silikon Karbida Semikonduktor VeTek

Sifat fisik dasar lapisan CVD SiC
Milik Nilai Khas
Struktur Kristal Polikristalin fase β FCC, terutama berorientasi (111).
Kepadatan lapisan SiC 3,21 gram/cm³
Lapisan SiCKekerasan Kekerasan Vickers 2500（beban 500g）
Ukuran Butir 2~10μm
Kemurnian Kimia 99,99995%
Kapasitas Panas 640J·kg-1·K-1
Suhu Sublimasi 2700℃
Kekuatan Lentur 415 MPa RT 4 titik
Modulus Muda tikungan 430 Gpa 4pt, 1300℃
Konduktivitas Termal 300W·m-1·K-1
Ekspansi Termal (CTE) 4,5×10-6K-1

STRUKTUR KRISTAL FILM CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE



View as

Ruang reaktor epitaksi berlapis SiC

Ruang reaktor epitaksi berlapis SiC

Ruang Reaktor Epitaksi Lapis SiC Veteksemicon adalah komponen inti yang dirancang untuk menuntut proses pertumbuhan epitaksi semikonduktor. Memanfaatkan deposisi uap kimia (CVD) tingkat lanjut, produk ini membentuk lapisan SiC yang padat dengan kemurnian tinggi pada substrat grafit berkekuatan tinggi, menghasilkan stabilitas suhu tinggi dan ketahanan korosi yang unggul. Ini secara efektif menahan efek korosif gas reaktan di lingkungan proses bersuhu tinggi, secara signifikan menekan kontaminasi partikulat, memastikan kualitas bahan epitaksi yang konsisten dan hasil yang tinggi, dan secara substansial memperpanjang siklus pemeliharaan dan umur ruang reaksi. Ini adalah pilihan utama untuk meningkatkan efisiensi produksi dan keandalan semikonduktor pita lebar seperti SiC dan GaN.
Lihat Lebih Banyak >> mengirimkan permintaan >>
Bagian Penerima EPI

Bagian Penerima EPI

Dalam proses inti pertumbuhan epitaksi silikon karbida, Veteksemicon memahami bahwa kinerja susceptor secara langsung menentukan kualitas dan efisiensi produksi lapisan epitaksi. Susceptor EPI kami dengan kemurnian tinggi, dirancang khusus untuk bidang SiC, menggunakan substrat grafit khusus dan lapisan SiC CVD yang padat. Dengan stabilitas termal yang unggul, ketahanan terhadap korosi yang luar biasa, dan laju pembentukan partikel yang sangat rendah, produk ini memastikan ketebalan dan keseragaman doping yang tak tertandingi bagi pelanggan bahkan dalam lingkungan proses bersuhu tinggi yang keras. Memilih Veteksemicon berarti memilih landasan keandalan dan kinerja untuk proses manufaktur semikonduktor tingkat lanjut Anda.
Lihat Lebih Banyak >> mengirimkan permintaan >>
Suseptor grafit berlapis SiC untuk ASM

Suseptor grafit berlapis SiC untuk ASM

Susceptor grafit berlapis Veteksemicon SiC untuk ASM adalah komponen pembawa inti dalam proses epitaksi semikonduktor. Produk ini menggunakan teknologi pelapisan silikon karbida pirolitik milik kami dan proses pemesinan presisi untuk memastikan kinerja unggul dan masa pakai yang sangat lama di lingkungan proses bersuhu tinggi dan korosif. Kami sangat memahami persyaratan ketat proses epitaxial pada kemurnian substrat, stabilitas termal, dan konsistensi, dan berkomitmen untuk menyediakan solusi yang stabil dan andal kepada pelanggan yang meningkatkan kinerja peralatan secara keseluruhan.
Lihat Lebih Banyak >> mengirimkan permintaan >>

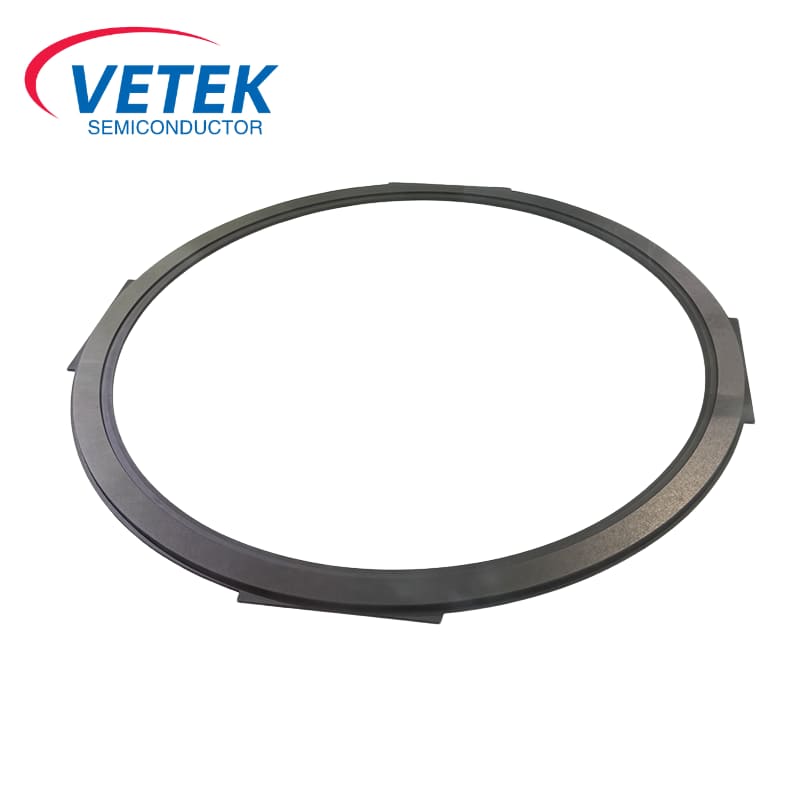

Cincin Fokus Silikon Karbida

Cincin Fokus Silikon Karbida

Cincin fokus Veteksemicon dirancang khusus untuk peralatan etsa semikonduktor yang menuntut, khususnya aplikasi etsa SiC. Dipasang di sekitar pencekam elektrostatis (ESC), di dekat wafer, fungsi utamanya adalah mengoptimalkan distribusi medan elektromagnetik di dalam ruang reaksi, memastikan aksi plasma seragam dan terfokus di seluruh permukaan wafer. Cincin fokus berperforma tinggi secara signifikan meningkatkan keseragaman tingkat etsa dan mengurangi efek tepi, sehingga secara langsung meningkatkan hasil produk dan efisiensi produksi.
Lihat Lebih Banyak >> mengirimkan permintaan >>
Pelat Pembawa Silikon Karbida Untuk Etsa LED

Pelat Pembawa Silikon Karbida Untuk Etsa LED

Pelat Pembawa Silikon Karbida Veteksemicon Untuk Etsa LED, yang dirancang khusus untuk pembuatan chip LED, adalah bahan habis pakai inti dalam proses etsa. Terbuat dari silikon karbida kemurnian tinggi yang disinter secara presisi, ia menawarkan ketahanan kimia yang luar biasa dan stabilitas dimensi suhu tinggi, secara efektif menahan korosi dari asam kuat, basa, dan plasma. Sifat kontaminasinya yang rendah memastikan hasil yang tinggi untuk wafer epitaksi LED, sementara daya tahannya, jauh melebihi bahan tradisional, membantu pelanggan mengurangi biaya pengoperasian secara keseluruhan, menjadikannya pilihan yang dapat diandalkan untuk meningkatkan efisiensi dan konsistensi proses etsa.
Lihat Lebih Banyak >> mengirimkan permintaan >>
Cincin Fokus SiC Padat

Cincin Fokus SiC Padat

Cincin fokus SiC padat Veteksemi secara signifikan meningkatkan keseragaman etsa dan stabilitas proses dengan mengontrol medan listrik dan aliran udara secara tepat di tepi wafer. Ini banyak digunakan dalam proses etsa presisi untuk silikon, dielektrik, dan bahan semikonduktor majemuk, dan merupakan komponen kunci untuk memastikan hasil produksi massal dan pengoperasian peralatan yang andal dalam jangka panjang.
Lihat Lebih Banyak >> mengirimkan permintaan >>
Sebagai produsen dan pemasok profesional Lapisan Silikon Karbida di Cina, kami memiliki pabrik kami sendiri. Apakah Anda memerlukan layanan khusus untuk memenuhi kebutuhan spesifik wilayah Anda atau ingin membeli Lapisan Silikon Karbida lanjutan dan tahan lama yang dibuat di Cina, Anda dapat meninggalkan pesan kepada kami.
