Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)
  • Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)
  • Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)
  • Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)

Pembawa Wafer untuk VEECO MOCVD (LED Epitaxy)

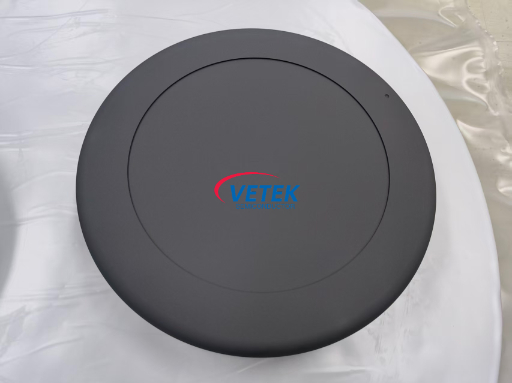

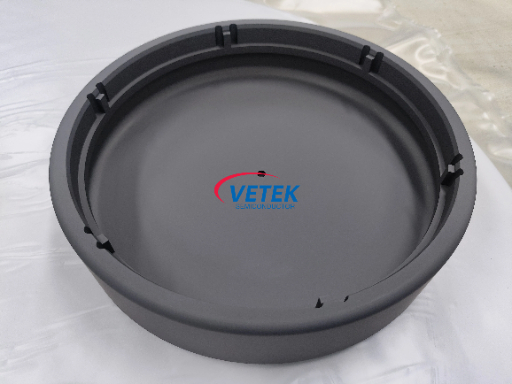

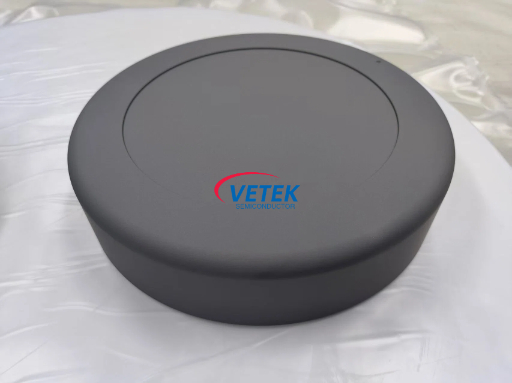

Vetek Semiconductor membuat pembawa wafer untuk sistem VEECO MOCVD, yang dibuat khusus untuk pekerjaan epitaksi LED seperti LED GaN, LED biru-hijau, dan pertumbuhan LED UV dalam. Pembawa ini dimulai dengan grafit dengan kemurnian tinggi dan mendapatkan lapisan silikon karbida (SiC) CVD yang padat. Kombinasi tersebut bertahan dengan baik di bawah suhu tinggi yang Anda lihat di MOCVD – stabilitas termal yang baik, ketahanan terhadap korosi, dan lapisan tahan lama.

Fitur Produk:

  1. Basis grafit kemurnian tinggi dengan lapisan CVD SiC yang padat
  2. Keseragaman termal yang baik untuk epitaksi LED yang stabil
  3. Tahan terhadap NH₃, HCl, dan gas korosif lainnya yang digunakan dalam proses
  4. Pelepasan partikel rendah dan masa pakai yang lama
  5. Desain saku dapat disesuaikan untuk berbagai ukuran wafer dan platform reaktor
  6. Berfungsi dengan baik untuk pengoperasian MOCVD suhu tinggi jangka panjang




Aplikasi:
Pembawa wafer ini banyak digunakan dalam LED dan epitaksi semikonduktor majemuk, termasuk:

  • Epitaksi LED GaN
  • Epitaksi LED biru-hijau
  • Pertumbuhan LED UV yang dalam
  • Epitaksi GaN berbasis Si
  • Manufaktur semikonduktor senyawa umum

Solusi operator khusus sesuai dengan berbagai platform MOCVD LED, seperti:

  • VEECO K465i
  • VEECO K700
  • VEECO K868
  • Aixtron G4/G5
  • A7/Unimax


Keuntungan Teknis:

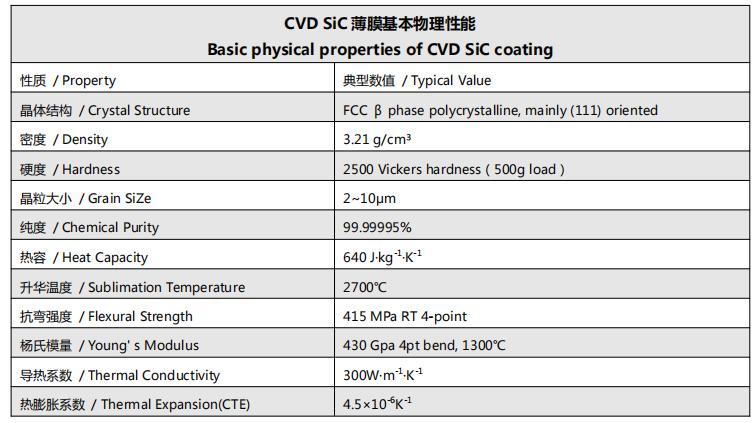

  1. Lapisan CVD SiCteknologi yang memberi Anda kepadatan dan kemurnian yang baik
  2. Variasi ketebalan lapisan dipertahankan dalam ±10 μm – membantu kinerja termal tetap stabil
  3. Pemesinan CNC hingga presisi 3 μm untuk kesesuaian wafer dan stabilitas rotasi yang baik

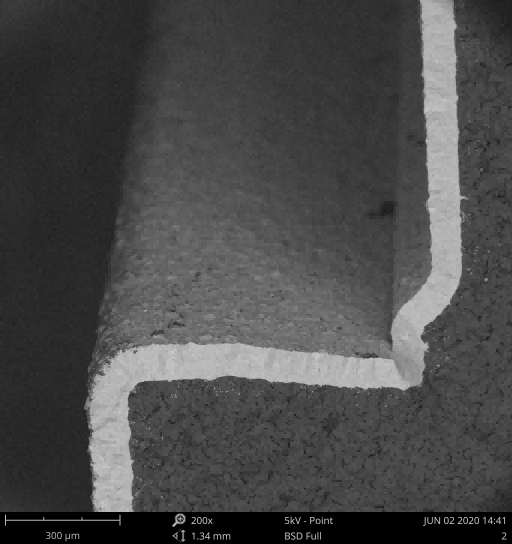

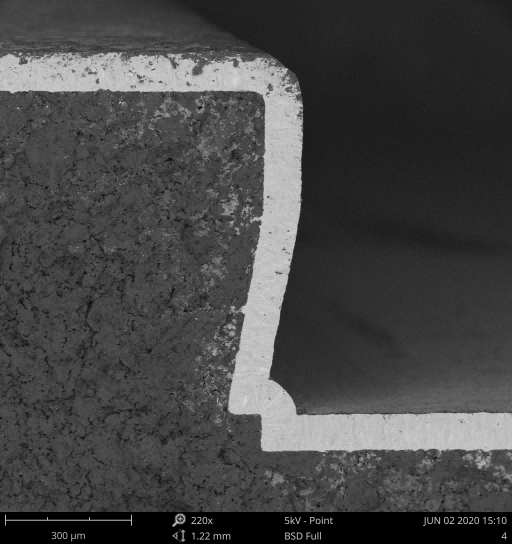

  4. Lapisan menempel dengan baik dan tahan retak setelah siklus MOCVD suhu tinggi berulang kali
  5. Menangani NH₃, HCl, dan lingkungan epitaksi keras lainnya tanpa masalah
  6. Generasi partikel rendah dan permukaan bersih untuk mendukung hasil tinggiEpitaksi LED
  7. Dapat melapisi ukuran besar atau khusus untuk platform reaktor dan tata letak wafer yang berbeda
  8. Pengalaman panjang dengangrafit khusus dan bagian berlapis SiCuntuk LED dan epitaksi semikonduktor majemuk


Pertanyaan Umum:
1. Apa yang dilakukan pembawa waferMOCVDEpitaksi LED?

J: Ini menampung dan memutar wafer di dalam reaktor MOCVD, dan membantu menjaga suhu tetap stabil selama pertumbuhan epitaksi.

2. Mengapa menggunakan pembawa wafer grafit berlapis SiC untuk MOCVD?

J: ItuLapisan CVD SiCmemberikan ketahanan korosi, stabilitas termal, dan daya tahan yang lebih baik. Ini juga membantu mengurangi kontaminasi partikel dalam epitaksi suhu tinggi.

3. Apakah Vetek Semiconductor membuat wadah wafer khusus?
J: Ya. Kami dapat merancang wadah khusus berdasarkan platform reaktor Anda, ukuran wafer, tata letak saku, dan kebutuhan proses lainnya.
