Wafer Piezoelektrik PZT: Solusi Berkinerja Tinggi untuk MEMS Generasi Berikutnya

Di era evolusi MEMS (Sistem Mikro-Elektromekanis) yang cepat, pemilihan bahan piezoelektrik yang tepat adalah keputusan yang menentukan kinerja perangkat. Wafer film tipis PZT (Lead Zirconate Titanate) telah muncul sebagai pilihan utama dibandingkan alternatif seperti AlN (Aluminium Nitride), menawarkan kopling elektromekanis yang unggul untuk sensor dan aktuator mutakhir.

Vetek Semiconductor menyediakan wafer PZT-on-Si/SOI yang terdepan di industri. Memanfaatkan deposisi film tipis yang canggih, kami memberikan keseragaman film dan kualitas kristal yang luar biasa, yang dirancang khusus untuk mengatasi hambatan umum industri seperti kelelahan film dan penurunan kinerja.

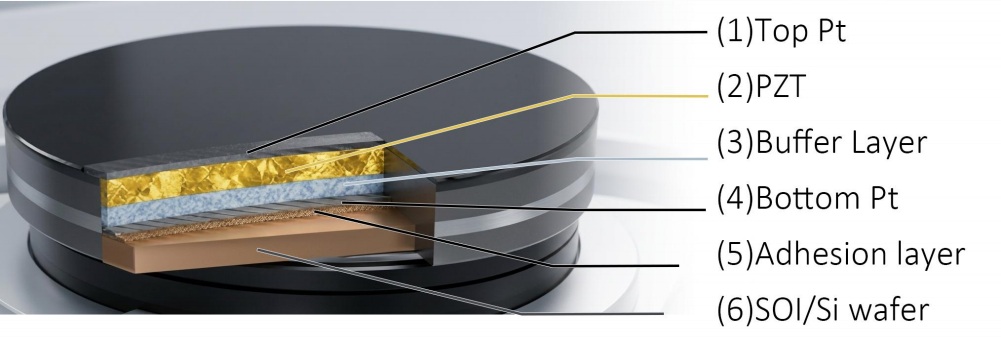

Arsitektur Inti: Sinergi Pt dan PZT

Integritas tumpukan multi-lapisan sangat penting bagi kinerja feroelektrik. Wafer kami menggunakan tumpukan elektroda logam dan film tipis keramik yang dirancang secara presisi:

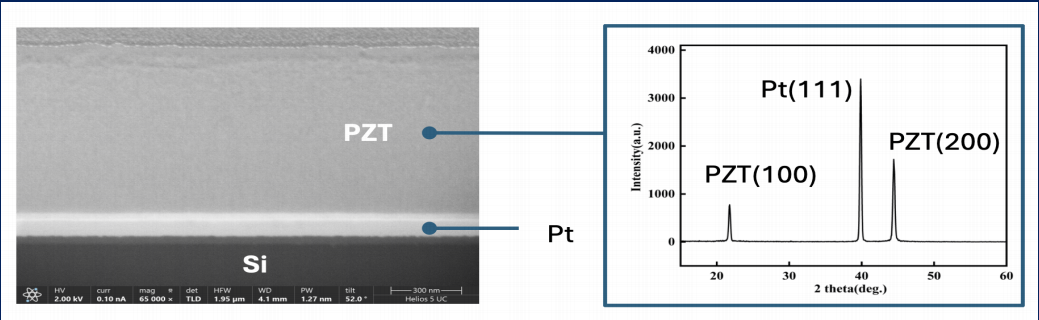

• Inti Piezoelektrik PZT:Proses kami berfokus pada kontrol orientasi kristal yang ketat. Menurut Muralt (2000), PZT dengan orientasi pilihan (100) atau (001) menghasilkan konstanta piezoelektrik longitudinal yang jauh lebih tinggi. Deposisi Vetek yang dioptimalkan memastikan orientasi yang kuat (100), memungkinkan keluaran energi yang besar bahkan pada ketebalan tingkat mikron.
• Lapisan Elektroda Pt Kritis:Platinum (Pt) berfungsi sebagai saluran listrik dan template pertumbuhan untuk PZT. Terkenal dengan konduktivitas tinggi dan stabilitas termal di lingkungan kaya oksigen, Pt adalah standar emas industri untuk elektroda bawah (Takahashi et al., 1994). Kami mempertahankan kekasaran permukaan yang sangat rendah (Ra <= 1,0 nm) untuk menyediakan antarmuka yang ideal untuk nukleasi PZT.
• Lapisan Penyangga Terintegrasi:Untuk menekan difusi unsur antara PZT dan substrat Silikon, kami menggabungkan sistem Lapisan Penyangga yang presisi. Lapisan ini bertindak sebagai penghalang fisik dan penyangga stres, mencegah delaminasi film dan memastikan keandalan mekanis seluruh wafer selama pengetsaan MEMS yang kompleks.

Aplikasi Target: Dimana PZT Digunakan?

Wafer PZT berkinerja tinggi sangat penting untuk aplikasi yang memerlukan penginderaan mekanik-ke-listrik atau aktuasi listrik-ke-mekanis yang presisi:

• Elektronik Konsumen (PMUT):Klien Targetnya meliputi produsen modul ponsel pintar dan perusahaan keamanan biometrik. Kasus Penggunaan: Film PZT menghasilkan gelombang ultrasonik frekuensi tinggi untuk penginderaan sidik jari di bawah layar. Dibandingkan dengan solusi lama, PMUT berbasis PZT menawarkan penetrasi yang lebih dalam dan resolusi lebih tinggi (Akbari et al., 2016), sehingga memungkinkan otentikasi biometrik 3D yang aman.
• Telekomunikasi (RF MEMS):Klien Target mencakup perancang chip front-end RF dan penyedia infrastruktur 5G/6G. Kasus Penggunaan: Memanfaatkan koefisien kopling elektromekanis PZT yang tinggi untuk membuat filter yang dapat disetel. Hal ini meminimalkan kehilangan sinyal dan memperluas bandwidth, yang sangat penting untuk mengelola kemacetan spektrum di jaringan 5G.
• Percetakan Industri:Klien Target mencakup produsen printer inkjet industri dan pembuat layar fleksibel (OLED). Kasus Penggunaan: Wafer PZT dikerjakan secara mikro menjadi aktuator ultra-cepat. Dengan mengubah bentuk ruang tinta secara instan, teknologi ini mencapai penyaluran cairan presisi pico-liter, landasan bagi manufaktur OLED dan pencetakan 3D resolusi tinggi.
• Layanan Kesehatan:Klien Target mencakup penelitian dan pengembangan perangkat medis dan startup USG genggam. Kasus Penggunaan: Mengemudi probe Intravaskular Ultrasound (IVUS) untuk pencitraan internal. Ini juga berfungsi sebagai inti dari nebulizer medis senyap dan berefisiensi tinggi untuk pemberian obat yang ditargetkan.
• Otomotif:Klien Target mencakup penyedia solusi mengemudi otonom dan pengembang HMI kokpit pintar. Kasus Penggunaan: Memperluas jangkauan deteksi sensor ultrasonik otomotif. Selain itu, ia memberikan Umpan Balik Haptic di layar sentuh, yang menyimulasikan sensasi sentuhan tombol fisik.

Mengapa Memilih Semikonduktor Vetek?

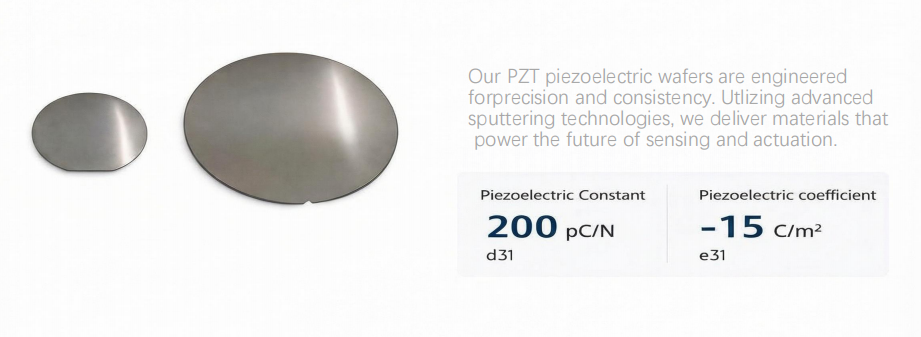

• Parameter Unggul:Konstanta piezoelektrik d31 biasanya mencapai 200 pC/N, dengan koefisien e31 stabil pada -15 C/m2.
• Substrat Serbaguna:Tersedia dalam format 6 inci dan 8 inci, termasuk substrat SOI resistivitas tinggi (> 5000 ohm/cm).
• Kustomisasi dipesan lebih dahulu:Kami mendukung Wafer yang Disediakan Pelanggan (Layanan Pengecoran) dan dapat menyesuaikan rasio ketebalan lapisan PZT dan Pt agar sesuai dengan kebutuhan frekuensi resonansi spesifik Anda.

Pengarang:Sera Lee

Referensi Akademik:

[1] Mural, P. (2000). "Film tipis PZT untuk mikrosensor dan aktuator: masalah dan kemajuan."Jurnal Mikromekanik dan Teknik Mikro.

[2] Trolier-McKinstry, S., dkk. (2018). "Film Tipis Piezoelektrik untuk MEMS."Review Tahunan Penelitian Material.

[3] Akbari, M., dkk. (2016). "Transduser Ultrasonik Mesin Mikro Piezoelektrik (pMUTs) untuk Pencitraan Medis."Dalam Resonator MEMS Piezoelektrik.
