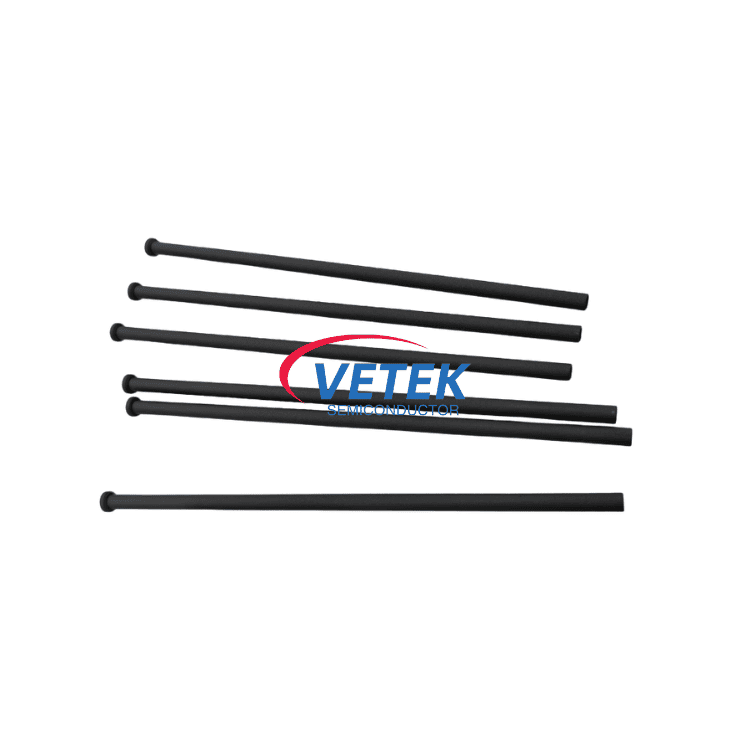

Pin Pengangkat Wafer SiC CVD 0200-03201 AMAT

Fitur Produk

 ● Inti grafit dengan kemurnian tinggi + lapisan SiC CVD – dibuat untuk produksi semikonduktor nyata.

 ● Menangani pengoperasian epitaksi suhu tinggi tanpa kehilangan stabilitas mekanis dari siklus ke siklus.

 ● Bentuk dinding tipis mengurangi massa termal dan meningkatkan presisi penanganan wafer.

 ● Lapisan SiC tahan terhadap gas proses yang agresif dan pembersihan kimia.

 ● Pelapisan yang halus dan seragam berarti lebih sedikit pelepasan partikel dan pemrosesan yang lebih stabil. Kami menerapkan toleransi yang ketat pada pemesinan CNC untuk komponen semikonduktor penting.

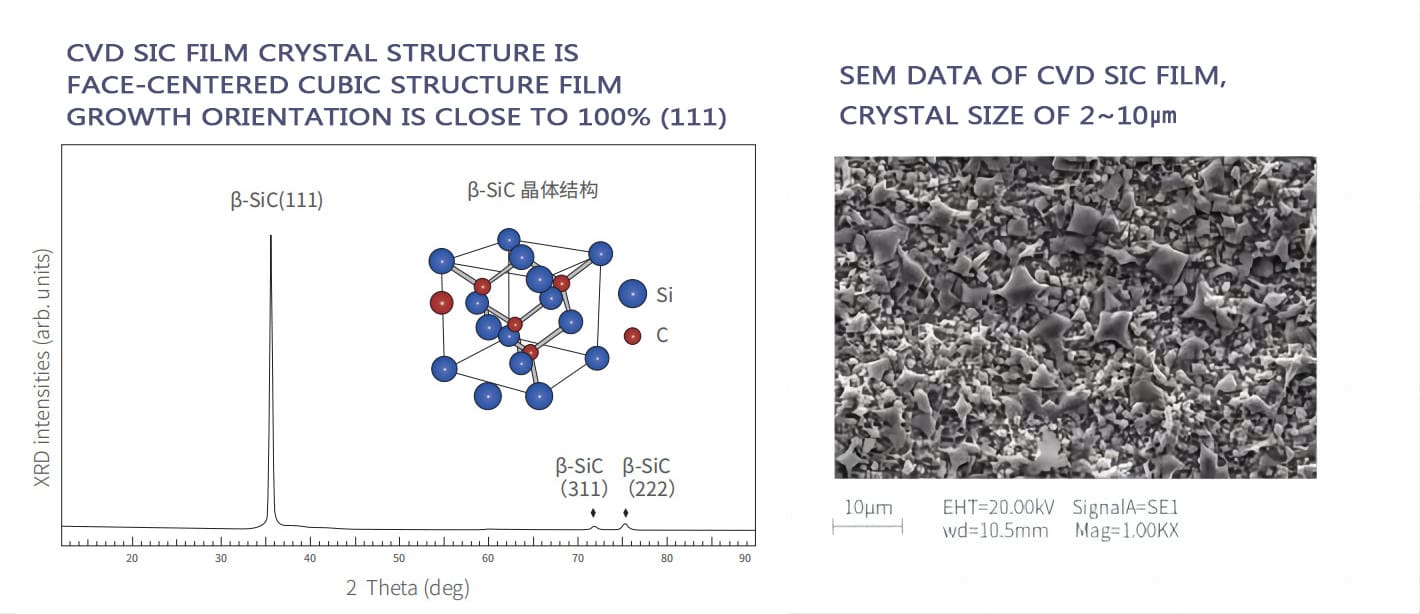

Sifat Fisik Dasar Lapisan SiC CVD

Aplikasi

 ● Epitaksi silikon (Si EPI) – mengangkat, memposisikan, dan memindahkan wafer di dalam reaktor 300 mm.

 ● Pemrosesan wafer semikonduktor umum yang memerlukan stabilitas panas, ketahanan terhadap korosi, partikel rendah, dan masa pakai komponen yang lama.

 ● Ruang epitaksi AMAT dan sistem penanganan wafer yang kompatibel.

Mengapa Memilih Semikonduktor VeTek

 ● Grafit berlapis SiC dengan kemurnian tinggi yang dimaksudkan untuk penggunaan semikonduktor.

 ● Stabilitas termal dan ketahanan kimia keduanya solid.

 ● Pertahankan toleransi yang ketat — pemesinan presisi adalah prioritas kami.

 ● Kompatibel dengan AMAT, ASM, Aixtron, dan LPE.
