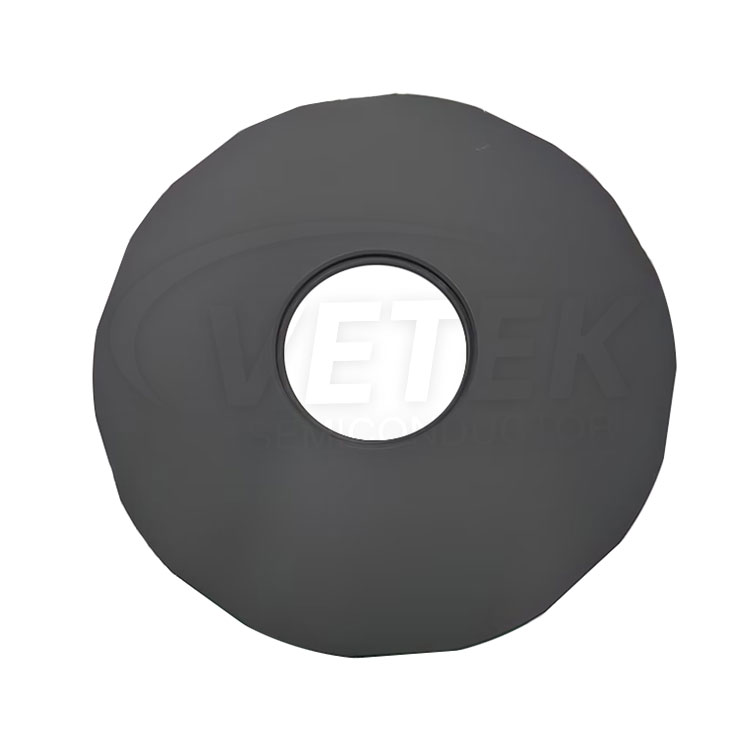

Dukungan berlapis sic untuk LPE PE2061s

Dukungan berlapis semikonduktor vetek sic untuk LPE PE2061S dalam peralatan epitaxy silikon, digunakan bersama dengan kerentanan tipe barel untuk mendukung dan menahan wafer epitaxial (atau substrat) selama proses pertumbuhan epitaxial.

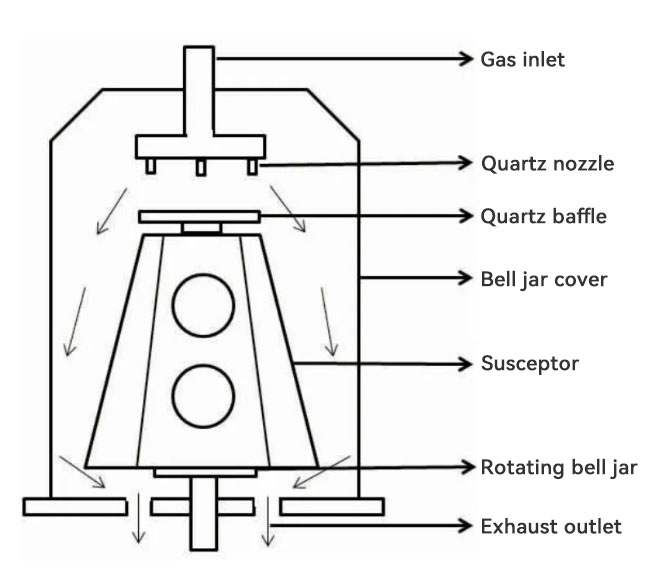

Pelat bawah terutama digunakan dengan tungku epitaxial barel, tungku epitaxial barel memiliki ruang reaksi yang lebih besar dan efisiensi produksi yang lebih tinggi daripada kerentanan epitaxial datar. Dukungan memiliki desain lubang bundar dan terutama digunakan untuk outlet knalpot di dalam reaktor.

LPE PE2061S adalah basis dukungan grafit yang dilapisi silikon karbida (SIC) yang dirancang untuk pembuatan semikonduktor dan pemrosesan bahan canggih, cocok untuk suhu tinggi, lingkungan proses presisi tinggi (seperti LPE stripping fase cair, logam-organik uap deposisi uap kimia, dll.). Desain intinya menggabungkan manfaat ganda dari substrat grafit dengan kemurnian tinggi dengan lapisan SIC yang padat untuk memastikan stabilitas, ketahanan korosi dan keseragaman termal dalam kondisi ekstrem.

Karakteristik inti

● Resistensi suhu tinggi:

Lapisan SIC dapat menahan suhu tinggi di atas 1200 ° C, dan koefisien ekspansi termal sangat cocok dengan substrat grafit untuk menghindari retak tegangan yang disebabkan oleh fluktuasi suhu.

●  Keseragaman termal yang sangat baik:

Lapisan SIC yang padat, dibentuk oleh teknologi uap kimia (CVD), memastikan distribusi panas yang seragam pada permukaan dasar dan meningkatkan keseragaman dan kemurnian film epitaxial.

●  Resistensi oksidasi dan korosi:

Lapisan SiC sepenuhnya mencakup substrat grafit, menghalangi oksigen dan gas korosif (seperti NH₃, H₂, dll.), Secara signifikan memperpanjang umur pangkalan.

●  Kekuatan mekanik tinggi:

Lapisan memiliki kekuatan ikatan yang tinggi dengan matriks grafit, dan dapat menahan beberapa siklus suhu tinggi dan suhu rendah, mengurangi risiko kerusakan yang disebabkan oleh guncangan termal.

●  Kemurnian Ultra-High:

Memenuhi persyaratan konten pengotor ketat dari proses semikonduktor (kadar pengotor logam ≤1ppm) untuk menghindari kontaminasi wafer atau bahan epitaxial.

Proses teknis

●  Persiapan pelapis: Dengan deposisi uap kimia (CVD) atau metode penyematan suhu tinggi, lapisan β-SIC yang seragam dan padat (3C-SIC) terbentuk pada permukaan grafit dengan kekuatan ikatan tinggi dan stabilitas kimia.

●  Pemesinan presisi: Basisnya dikerjakan dengan halus oleh alat mesin CNC, dan kekasaran permukaan kurang dari 0,4μm, yang cocok untuk persyaratan bantalan wafer presisi tinggi.

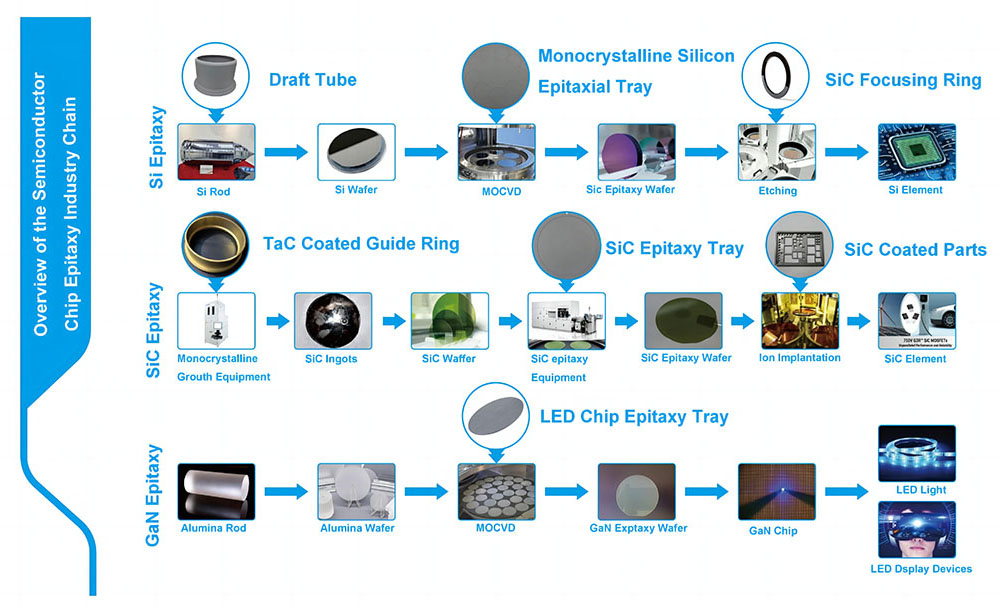

Bidang aplikasi

●  Peralatan MOCVD: Untuk GAN, SIC dan pertumbuhan epikonduktor senyawa lainnya, substrat pemanasan dukungan dan pemanasan seragam.

●  Epitaks silikon/sic: Memastikan deposisi berkualitas tinggi dari lapisan epitaxy di silikon atau manufaktur semikonduktor SiC.

●  Proses stripping fase cair (LPE): Mengadaptasi teknologi pengupasan bahan bantu ultrasonik untuk menyediakan platform dukungan yang stabil untuk bahan dua dimensi seperti graphene dan transisi logam chalcogenides.

Keunggulan kompetitif

●  Kualitas Standar Internasional: Benchmarking kinerja Toyotanso, SGLCARBON dan produsen terkemuka internasional lainnya, cocok untuk peralatan semikonduktor utama.

●  Layanan khusus: Dukungan bentuk cakram, bentuk barel dan kustomisasi bentuk dasar lainnya, untuk memenuhi kebutuhan desain rongga yang berbeda.

●  Keuntungan Lokalisasi: Memperpendek siklus pasokan, memberikan respons teknis yang cepat, mengurangi risiko rantai pasokan.

Jaminan kualitas

●  Pengujian yang ketat: Kepadatan, ketebalan (nilai khas 100 ± 20μm) dan kemurnian komposisi lapisan diverifikasi oleh SEM, XRD dan cara analitik lainnya.

●  Tes Keandalan: Simulasi lingkungan proses aktual untuk siklus suhu tinggi (1000 ° C → suhu kamar, ≥100 kali) dan uji resistensi korosi untuk memastikan stabilitas jangka panjang.

●  Industri yang berlaku: manufaktur semikonduktor, epitaxy LED, produksi perangkat RF, dll.

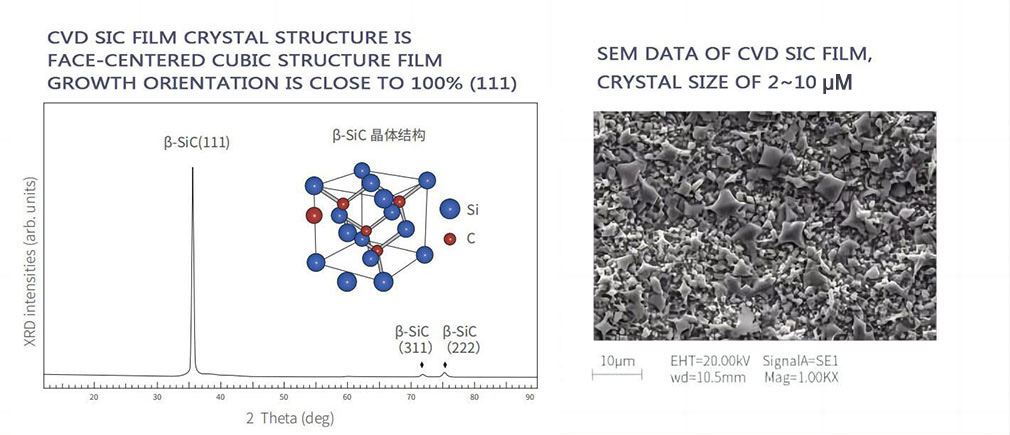

Data SEM dan Struktur Film CVD SIC ：
