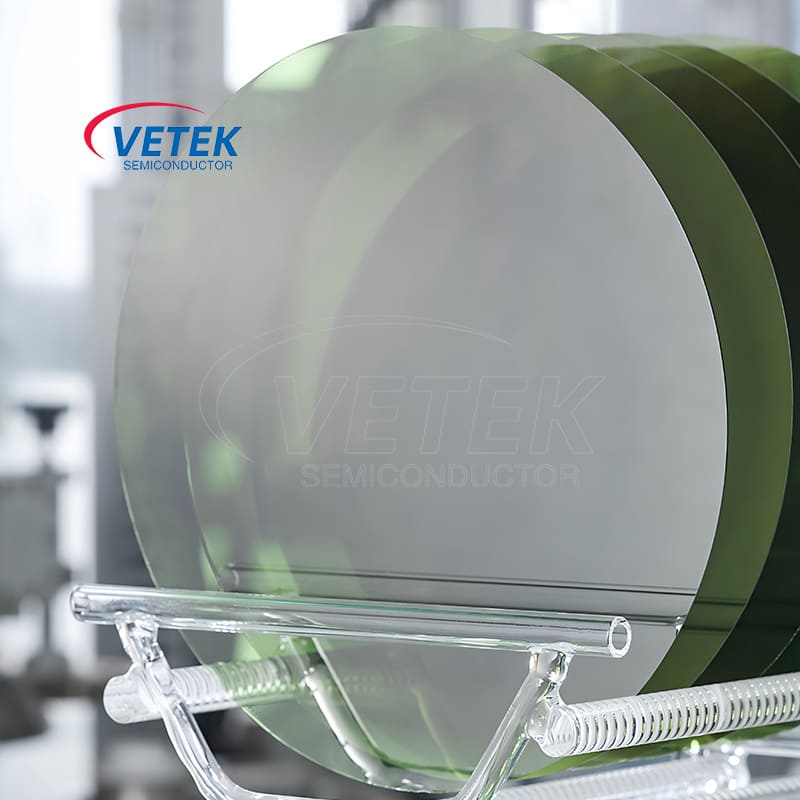

4H Substrat SIC Tipe SIC 4H

SIC Wafer memainkan banyak peran kunci dalam proses pemrosesan semikonduktor. Dikombinasikan dengan resistivitas tinggi, konduktivitas termal tinggi, celah pita lebar dan sifat lainnya, banyak digunakan dalam bidang frekuensi tinggi, daya tinggi dan suhu tinggi, terutama dalam aplikasi microwave dan RF. Ini adalah produk komponen yang sangat diperlukan dalam proses pembuatan semikonduktor.

Keuntungan utama

1. Sifat listrik yang sangat baik

Medan listrik kerusakan kritis tinggi (sekitar 3 mV/cm): Sekitar 10 kali lebih tinggi dari silikon, dapat mendukung tegangan yang lebih tinggi dan desain lapisan drift yang lebih tipis, secara signifikan mengurangi ketahanan-ketahanan, cocok untuk perangkat daya tegangan tinggi.

Sifat semi-insulasi: resistivitas tinggi (> 10^5 Ω · cm) melalui doping vanadium atau kompensasi cacat intrinsik, cocok untuk frekuensi tinggi, perangkat RF kehilangan rendah (seperti hemt), mengurangi efek kapasitansi parasit.

2. Stabilitas termal dan kimia

Konduktivitas termal tinggi (4.9W /cm · k): Kinerja disipasi panas yang sangat baik, mendukung pekerjaan suhu tinggi (suhu kerja teoritis dapat mencapai 200 ℃ atau lebih), mengurangi persyaratan disipasi panas sistem.

Inertness Kimia: Inert untuk sebagian besar asam dan alkali, ketahanan korosi yang kuat, cocok untuk lingkungan yang keras.

3. Struktur material dan kualitas kristal

Struktur polytipic 4H: Struktur heksagonal menyediakan mobilitas elektron yang lebih tinggi (mis., Mobilitas elektron longitudinal sekitar 1140 cm²/v · s), yang lebih unggul dari struktur polytypic lainnya (mis. 6H-SIC) dan cocok untuk perangkat frekuensi tinggi.

Pertumbuhan epitaxial berkualitas tinggi: Film epitaxial heterogen kerapatan rendah (seperti lapisan epitaxial pada substrat komposit ALN/SI) dapat dicapai melalui teknologi CVD (Chemical Vapor Deposition), meningkatkan keandalan perangkat.

4. Kompatibilitas proses

Kompatibel dengan proses silikon: Lapisan isolasi SiO₂ dapat dibentuk melalui oksidasi termal, yang mudah untuk mengintegrasikan perangkat proses berbasis silikon seperti MOSFET.

Optimalisasi Kontak Ohmik: Penggunaan proses paduan multi-lapisan (seperti proses paduan Ni/Ti/Pt), mengurangi resistansi kontak (seperti resistansi kontak Ni/Si/Al serendah 1,3 × 10^-4 Ω · cm), tingkatkan kinerja perangkat.

5. Skenario Aplikasi

Power Electronics: Digunakan untuk memproduksi dioda Schottky bertegangan tinggi (SBD), modul IGBT, dll., Mendukung frekuensi switching tinggi dan kerugian rendah.

Perangkat RF: Cocok untuk stasiun dasar komunikasi 5G, radar dan skenario frekuensi tinggi lainnya, seperti perangkat Algan/Gan Hemt.

Vetek Semiconductor terus mengejar kualitas kristal yang lebih tinggi dan kualitas pemrosesan untuk memenuhi kebutuhan pelanggan.4-inciDan6-inciProduk tersedia, dan8-inciProduk sedang dikembangkan.

Semi-insulasi substrat spesifikasi produk dasar:

Spesifikasi kualitas kristal substrat siC semi-insulasi:

4H Metode Deteksi dan Terminologi Substrat Substrat SIC:
