Blok SIC CVD untuk pertumbuhan kristal SiC
  • Blok SIC CVD untuk pertumbuhan kristal SiCBlok SIC CVD untuk pertumbuhan kristal SiC
  • Blok SIC CVD untuk pertumbuhan kristal SiCBlok SIC CVD untuk pertumbuhan kristal SiC

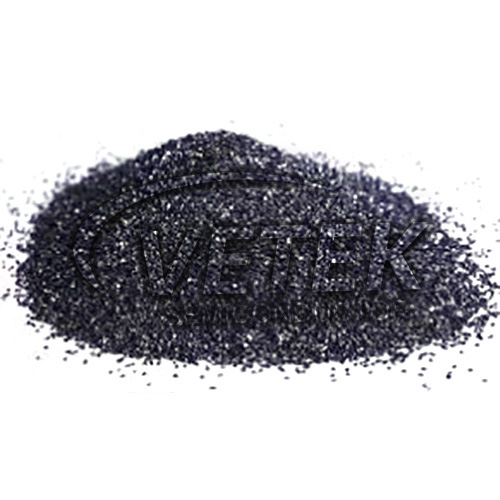

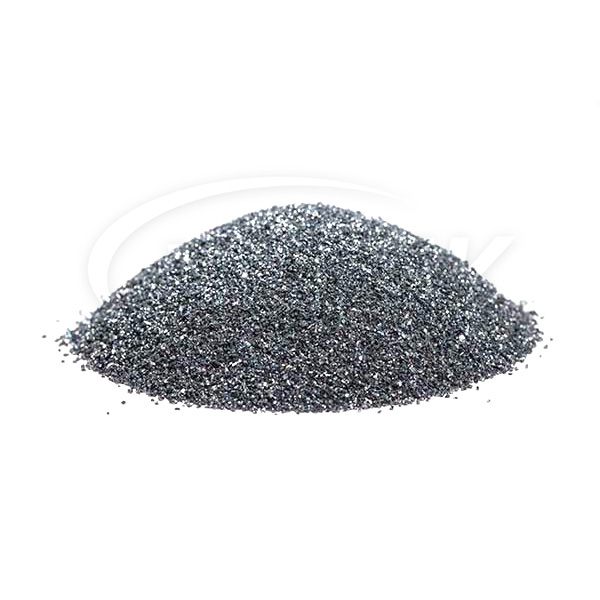

Blok SIC CVD untuk pertumbuhan kristal SiC

Blok SIC CVD untuk pertumbuhan kristal sic, adalah bahan baku kemurnian tinggi baru yang dikembangkan oleh semikonduktor Vetek. Ini memiliki rasio input-output tinggi dan dapat menumbuhkan kristal tunggal silikon karbida berukuran besar berkualitas tinggi, yang merupakan bahan generasi kedua untuk menggantikan bubuk yang digunakan di pasaran saat ini. Selamat datang untuk membahas masalah teknis.

SIC adalah semikonduktor celah pita lebar dengan sifat yang sangat baik, dalam permintaan tinggi untuk aplikasi tegangan tinggi, daya tinggi, dan frekuensi tinggi, terutama di semikonduktor daya. Kristal SIC ditanam menggunakan metode PVT pada tingkat pertumbuhan 0,3 hingga 0,8 mm/jam untuk mengontrol kristalinitas. Pertumbuhan SIC yang cepat telah menantang karena masalah kualitas seperti inklusi karbon, degradasi kemurnian, pertumbuhan polikristalin, pembentukan batas butir, dan cacat seperti dislokasi dan porositas, membatasi produktivitas substrat SIC.



Bahan baku silikon karbida tradisional diperoleh dengan bereaksi silikon dan grafit dengan kemurnian tinggi, yang memiliki biaya tinggi, rendah kemurnian dan ukurannya kecil. Vetek Semiconductor menggunakan teknologi bed terfluidisasi dan deposisi uap kimia untuk menghasilkan blok CVD SIC menggunakan methyltrichlorosilane. Produk sampingan utama hanyalah asam klorida, yang memiliki polusi lingkungan yang rendah.


Vetek Semiconductor menggunakan blok cvd sic untukPertumbuhan kristal sic. Silicon carbide (SIC) ultra-tinggi yang diproduksi melalui deposisi uap kimia (CVD) dapat digunakan sebagai bahan sumber untuk menumbuhkan kristal SIC melalui transportasi uap fisik (PVT).


Vetek Semiconductor berspesialisasi dalam SiC partikel besar untuk PVT, yang memiliki kepadatan lebih tinggi dibandingkan dengan bahan partikel kecil yang dibentuk oleh pembakaran spontan gas Si dan C. Tidak seperti sintering fase padat atau reaksi Si dan C, PVT tidak memerlukan tungku sintering khusus atau langkah sintering yang memakan waktu dalam tungku pertumbuhan.


Vetek Semiconductor berhasil menunjukkan metode PVT untuk pertumbuhan kristal SIC yang cepat di bawah kondisi gradien suhu tinggi menggunakan blok CVD-SIC yang dihancurkan untuk pertumbuhan kristal SiC. Bahan baku yang tumbuh masih mempertahankan prototipe, mengurangi rekristalisasi, mengurangi grafitisasi bahan baku, mengurangi cacat pembungkus karbon, dan meningkatkan kualitas kristal.



Perbandingan untuk materi baru dan lama:

Bahan Baku dan Mekanisme Reaksi

Metode bubuk toner/silika tradisional: Menggunakan bubuk silika kemurnian tinggi + toner sebagai bahan baku, kristal sic disintesis pada suhu tinggi di atas 2000 ℃ dengan metode transfer uap fisik (PVT), yang memiliki konsumsi energi tinggi dan mudah untuk memperkenalkan kotoran.

Partikel CVD SIC: Prekursor fase uap (seperti silan, methylsilane, dll.) Digunakan untuk menghasilkan partikel SIC dengan kemurnian tinggi dengan deposisi uap kimia (CVD) pada suhu yang relatif rendah (800-1100 ℃), dan reaksinya lebih terkontrol dan kurang berkurang.


Peningkatan Kinerja Struktural:

Metode CVD dapat secara tepat mengatur ukuran butir SIC (serendah 2 nm) untuk membentuk struktur nanowire/tabung yang diselingi, yang secara signifikan meningkatkan kepadatan dan sifat mekanik material.

Optimalisasi Kinerja Anti-Ekspansi: Melalui desain penyimpanan silikon kerangka karbon berpori, ekspansi partikel silikon terbatas pada mikropori, dan kehidupan siklus lebih dari 10 kali lebih tinggi daripada bahan berbasis silikon tradisional.


Ekspansi Skenario Aplikasi:

Bidang Energi Baru: Ganti elektroda negatif karbon silikon tradisional, efisiensi pertama meningkat menjadi 90% (elektroda negatif oksigen silikon tradisional hanya 75%), mendukung muatan cepat 4C, untuk memenuhi kebutuhan baterai daya.

Lapangan semikonduktor: Tumbuh 8 inci dan di atas wafer sic ukuran besar, ketebalan kristal hingga 100mm (metode PVT tradisional hanya 30mm), hasil meningkat sebesar 40%.



Spesifikasi:

Ukuran Nomor bagian Detail
Standar SC-9 Ukuran partikel (0,5-12mm)
Kecil SC-1 Ukuran partikel (0,2-1.2mm)
Sedang SC-5 Ukuran partikel (1 -5mm)

Kemurnian tidak termasuk nitrogen: lebih baik dari 99,9999%(6n)

Tingkat pengotor (dengan spektrometri massa debit cahaya)

Elemen Kemurnian
B, ai, hlm <1 ppm
Total logam <1 ppm


SiC Crystal Growth materiesSiC Crystal GrowthPVT reactor

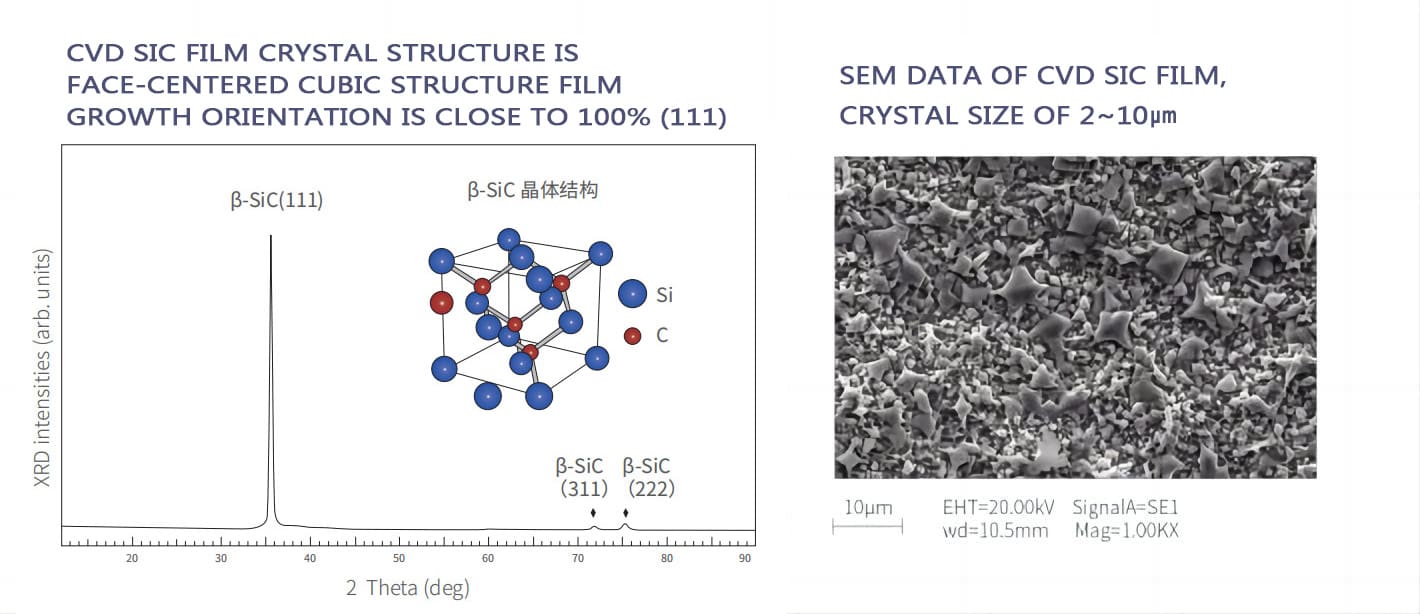

Struktur kristal film cvd sic:

CVD SIC FILM CRYSTAL STRUCTURE

Sifat fisik dasar pelapisan CVD SIC:

Sifat fisik dasar pelapisan cvd sic
Milik Nilai khas
Struktur kristal FCC β fase polikristalin, terutama (111) berorientasi
Kepadatan lapisan sic 3.21 g/cm³
Kekerasan pelapis cvd sic 2500 kekerasan Vickers (500g Load)
Ukuran biji -bijian 2 ~ 10mm
Kemurnian Kimia 99.99995%
Kapasitas panas 640 J · kg-1· K-1
Suhu sublimasi 2700 ℃
Kekuatan lentur 415 MPa RT 4-poin
Modulus Young 430 IPK 4PT Bend, 1300 ℃
Konduktivitas termal 300W · m-1· K-1
Ekspansi Termal (CTE) 4,5 × 10-6K-1

VETEK Semiconductor CVD SIC Block for SIC Crystal Growth Products Shops:

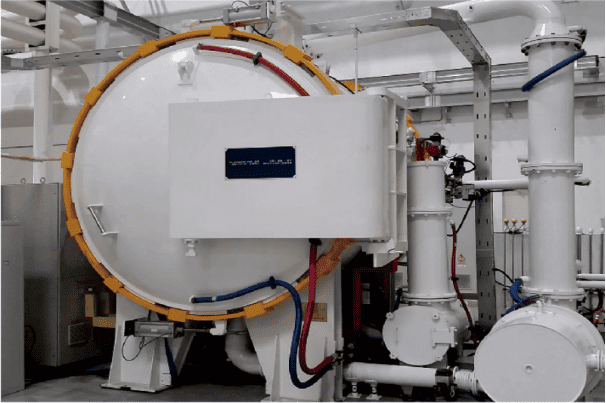

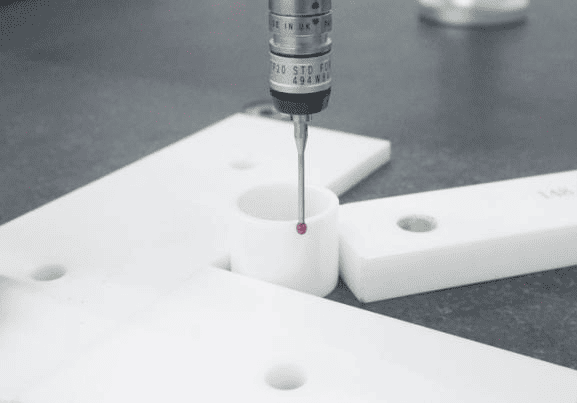

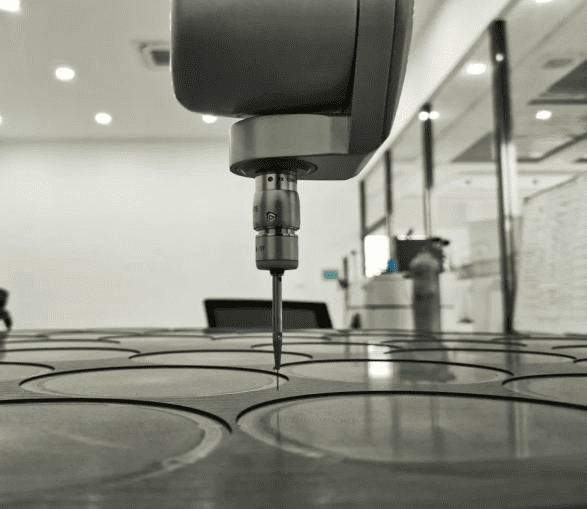

SiC Graphite substrateSiC Shower Head testSilicon carbide ceramic processAixtron equipment

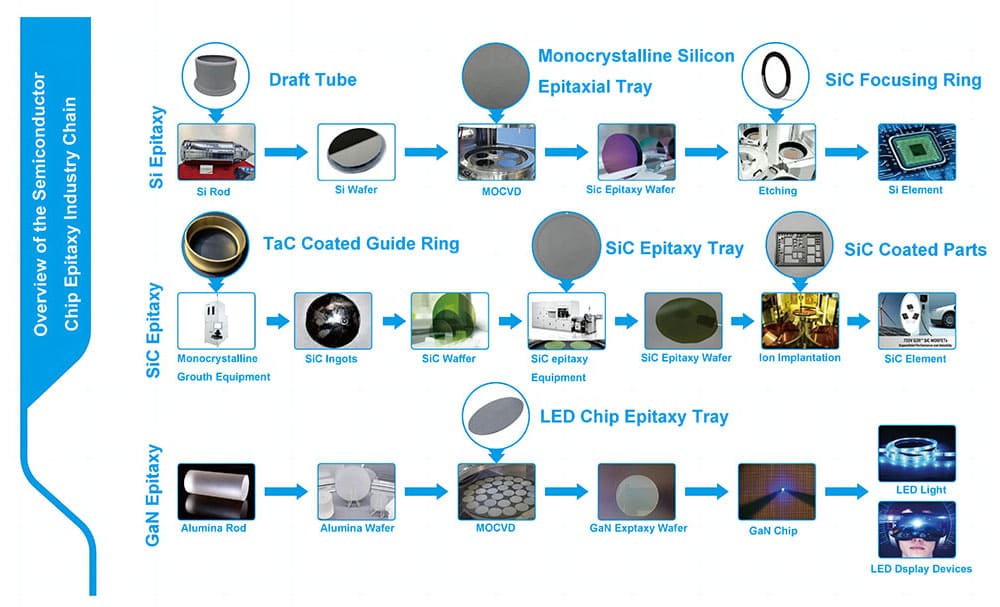

Rantai Industri:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Tag Panas: Blok SIC CVD untuk pertumbuhan kristal SiC
