SIC Coating Collector Bottom
  • SIC Coating Collector BottomSIC Coating Collector Bottom
  • SIC Coating Collector BottomSIC Coating Collector Bottom

SIC Coating Collector Bottom

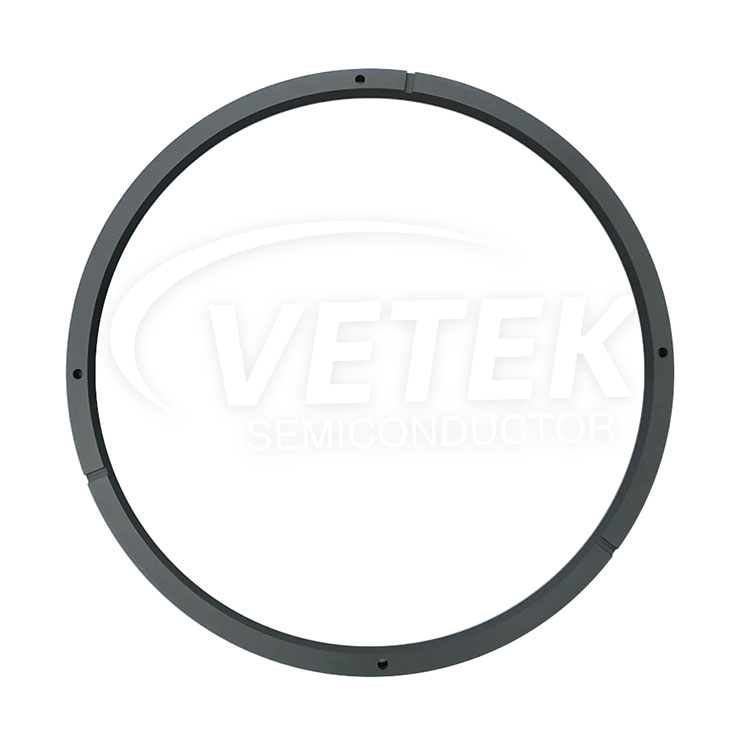

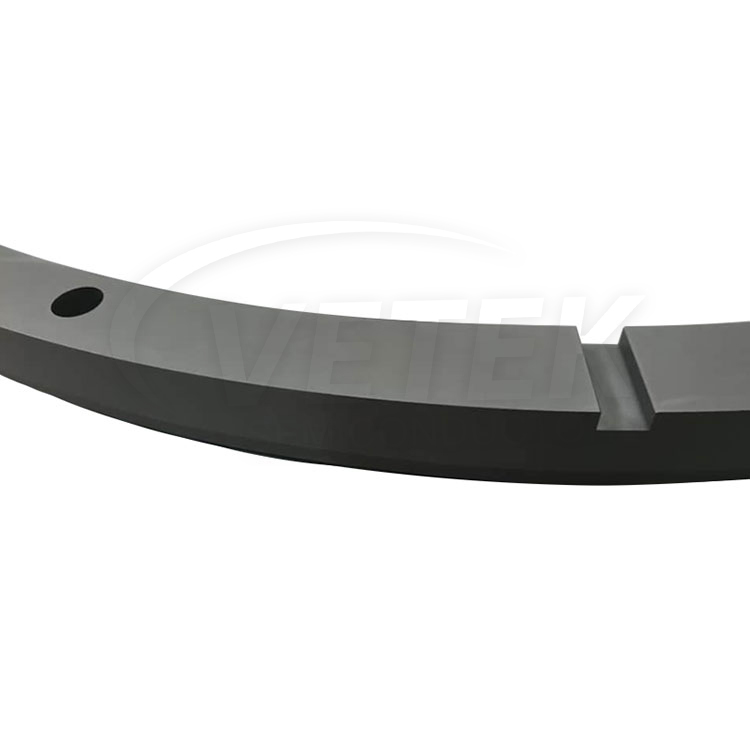

Dengan keahlian kami di CVD SIC Coating Manufacturing, Vetek Semiconductor dengan bangga menghadirkan Aixtron Sic Coating Collector Bottom, Center dan Top. Bagian bawah kolektor pelapis siC ini dibangun menggunakan grafit kemurnian tinggi dan dilapisi dengan CVD SIC, memastikan pengotor di bawah 5ppm. Jangan ragu untuk menghubungi kami untuk informasi dan pertanyaan lebih lanjut.

Vetek Semiconductor adalah produsen yang berkomitmen untuk memberikan kualitas tinggiCoating CVD TACdan CVD SIC Coating Collector Bottom dan bekerja sama dengan peralatan Aixtron untuk memenuhi kebutuhan pelanggan kami. Baik dalam optimasi proses atau pengembangan produk baru, kami siap memberi Anda dukungan teknis dan menjawab pertanyaan apa pun yang mungkin Anda miliki.

Fungsi inti produk

Jaminan stabilitas proses

Kontrol Gradien Suhu: ±1.5℃/cm@1200℃


Optimalisasi Lapangan Aliran: Desain saluran khusus membuat keseragaman distribusi gas reaksi hingga 92,6%


Mekanisme Perlindungan Peralatan

Perlindungan ganda:


Buffer guncangan termal: tahan 10 ℃/s perubahan suhu cepat


Partikel Interception: Perangkap> Partikel Sedimen 0.3μm


Di bidang teknologi mutakhir

Arah aplikasi
Parameter proses tertentu
Nilai pelanggan
Kelas IGBT
10^17/cm³ keseragaman doping  Hasil meningkat sebesar 8-12%
Perangkat RF 5G
Kekasaran permukaan <0,15nm ra
Mobilitas operator meningkat 15%
Peralatan HJT PV  Tes Penuaan Anti-Pid> 3000 siklus
Siklus pemeliharaan peralatan diperpanjang hingga 9000 jam

Seluruh proses Kontrol Kualitas

Sistem Keterlacakan Produksi

Sumber Bahan Baku: Tokai/Toyo Graphite dari Jepang, SGL Graphite dari Jerman

Pemantauan Twin Digital: Setiap komponen dicocokkan dengan database parameter proses independen


Skenario aplikasi:

Manufaktur semikonduktor generasi ketiga

Skenario: pertumbuhan epitaxial SIC 6-inci (kontrol ketebalan 100-150μm)

Model Kompatibel: Aixtron G5 WW/Crius II




Dengan menggunakan AIXTRON SIC COLLECTOR COLLECTOR TOP, COLLECTOR CENTER DAN KOLEKTOR Dilapisi SIC, Manajemen Termal dan Perlindungan Kimia dalam proses manufaktur semikonduktor dapat dicapai, lingkungan pertumbuhan film dapat dioptimalkan, dan kualitas dan konsistensi film dapat ditingkatkan. Kombinasi komponen -komponen ini dalam peralatan Aixtron memastikan kondisi proses yang stabil dan produksi semikonduktor yang efisien.

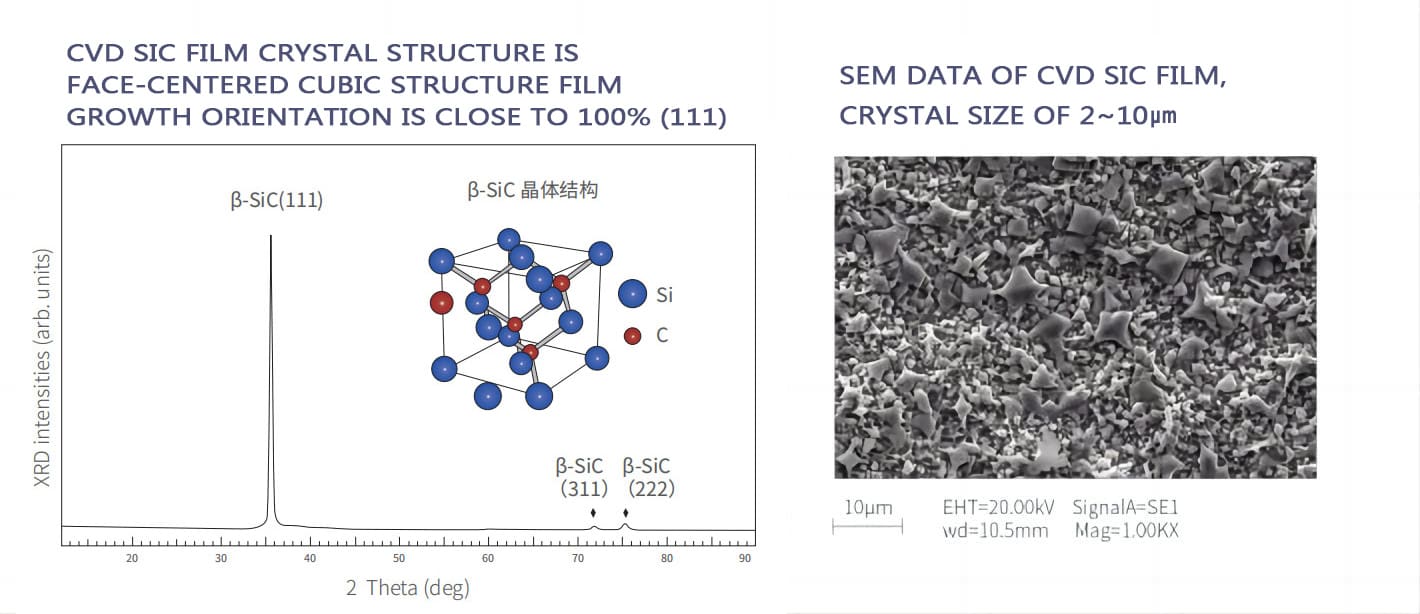

Data SEM film CVD SIC

SEM DATA OF CVD SIC FILM


Sifat fisik dasar pelapisan CVD SIC:

Sifat fisik dasar pelapisan cvd sic
Milik Nilai khas
Struktur kristal FCC β fase polikristalin, terutama (111) berorientasi
Kepadatan 3.21 g/cm³
Kekerasan 2500 kekerasan Vickers (500g Load)
Ukuran biji -bijian 2 ~ 10mm
Kemurnian Kimia 99.99995%
Kapasitas panas 640 J · kg-1· K-1
Suhu sublimasi 2700 ℃
Kekuatan lentur 415 MPa RT 4-poin
Modulus Young 430 IPK 4PT Bend, 1300 ℃
Konduktivitas termal 300W · m-1· K-1
Ekspansi Termal (CTE) 4,5 × 10-6K-1

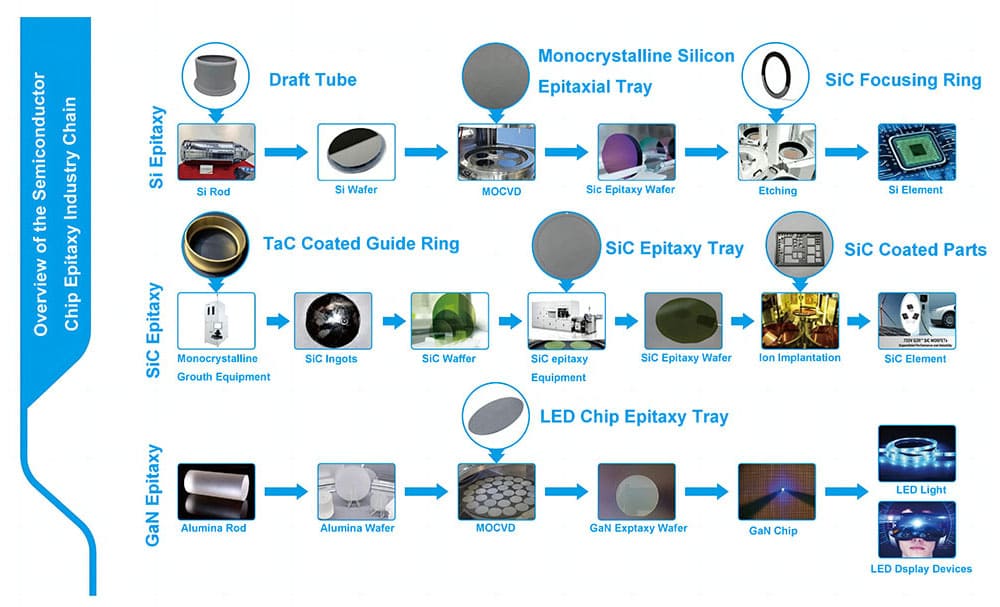

Tinjauan Semikonduktor Rantai industri epitaks chip

SiC Epitaxy Si Epitaxy GaN Epitaxy


Itu semikonduktorSIC Coating Collector BottomToko produksi

SiC Coated Wafer CarrierAixtron Collector equipmentCVD SiC Focus RingSemiconductor process Equipment



Tag Panas: SIC Coating Collector Bottom
