Dayung Kantilever silikon karbida untuk Pengolahan Wafer
  • Dayung Kantilever silikon karbida untuk Pengolahan WaferDayung Kantilever silikon karbida untuk Pengolahan Wafer

Dayung Kantilever silikon karbida untuk Pengolahan Wafer

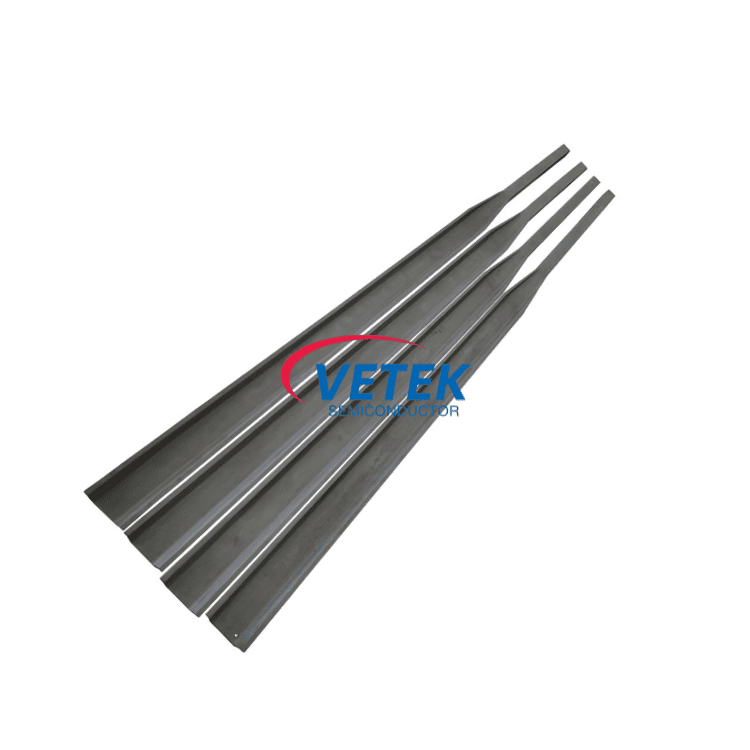

Dayung Kantilever Silikon Karbida dari Veteksemicon dirancang untuk pemrosesan wafer tingkat lanjut dalam manufaktur semikonduktor. Terbuat dari SiC dengan kemurnian tinggi, ia memberikan stabilitas termal yang luar biasa, kekuatan mekanik yang unggul, dan ketahanan yang sangat baik terhadap suhu tinggi dan lingkungan korosif. Fitur-fitur ini memastikan penanganan wafer yang presisi, masa pakai yang lebih lama, dan kinerja yang andal dalam proses seperti MOCVD, epitaksi, dan difusi. Selamat datang untuk berkonsultasi.

Informasi produk umum

Tempat Asal:
Cina
Nama Merek:
Saingan saya
Nomor Model:
Dayung SiC-01
Sertifikasi:
ISO9001


Istilah bisnis produk

Jumlah Pesanan Minimum:
Tergantung pada negosiasi
Harga:
Kontak untuk Penawaran Khusus
Detail Kemasan:
Paket standar ekspor
Waktu Pengiriman:
Waktu Pengiriman: 30-45 Hari Setelah Konfirmasi Pesanan
Ketentuan Pembayaran:
T/T
Kemampuan Pasokan:
500 unit/Bulan


Aplikasi: Dayung SiC Veteksemicon adalah komponen kunci dalam manufaktur semikonduktor canggih, yang dirancang untuk proses inti seperti epitaksi perangkat daya SiC, anil suhu tinggi, dan oksidasi gerbang untuk chip berbasis silikon.


Layanan yang dapat diberikan: analisis skenario aplikasi pelanggan, pencocokan materi, pemecahan masalah teknis.


Profil Perusahaan:Saingan saya memiliki 2 laboratorium, tim ahli dengan pengalaman material selama 20 tahun, dengan kemampuan R&D dan produksi, pengujian dan verifikasi.


Dayung Veteksemicon SiC adalah komponen penahan beban inti yang dirancang khusus untuk proses suhu tinggi dalam pembuatan chip semikonduktor dan silikon karbida. Diproduksi secara presisi dari silikon karbida dengan kemurnian tinggi dan kepadatan tinggi, dayung kami menunjukkan stabilitas termal yang luar biasa dan kontaminasi logam yang sangat rendah di lingkungan yang keras melebihi 1200°C. Mereka secara efektif memastikan pengangkutan wafer yang lancar dan bersih selama proses penting seperti difusi dan oksidasi, berfungsi sebagai landasan yang andal untuk meningkatkan hasil proses dan kinerja peralatan.


Parameter Teknis

Proyek
Parameter
Bahan Utama
SiC / CVD SiC terikat reaksi dengan kemurnian tinggi
Suhu pengoperasian maksimum
1600 °C (dalam atmosfer inert atau pengoksidasi)
Kandungan pengotor logam
<50 ppm (tingkat kemurnian lebih rendah tersedia berdasarkan permintaan)
kepadatan
≥ 3,02 gram/cm³
Kekuatan lentur
≥ 350 MPa
Koefisien ekspansi termal
4,5×10-6/K (20-1000°C)
Perawatan permukaan
Penggilingan presisi tinggi, permukaan akhir bisa mencapai Ra 0,4μm atau kurang


Keunggulan inti Veteksemi SiC Paddles


 ● Kemurnian tertinggi, melindungi hasil chip

Kami menggunakan proses canggih untuk memproduksi bahan baku silikon karbida, memastikan pengotor logam minimal. Veteksemi SiC Paddles secara efektif menekan pengendapan kotoran di lingkungan bersuhu tinggi untuk waktu yang lama, mencegah kontaminasi wafer sensitif dan memastikan produksi hasil tinggi dari sumbernya.


● Ketahanan panas yang sangat baik untuk menghadapi tantangan ekstrem

Silikon karbida sendiri memiliki sifat tahan suhu tinggi yang melampaui kebanyakan bahan keramik. Paddle kami dapat dengan mudah menangani suhu proses hingga 1600°C, memiliki koefisien ekspansi termal yang sangat rendah, dan menunjukkan ketahanan guncangan termal yang luar biasa selama siklus pemanasan dan pendinginan cepat yang berulang, meminimalkan risiko deformasi dan retak serta memperpanjang masa pakai.


● Kekuatan mekanik yang luar biasa untuk memastikan transmisi stabil

Dengan kekakuan dan kekerasan yang sangat tinggi, ia mempertahankan stabilitas morfologi yang sangat baik bahkan ketika wafer terisi penuh. Hal ini memastikan penyelarasan wafer secara tepat selama transfer otomatis, memungkinkan wafer masuk dan keluar tungku dengan lancar, mengurangi risiko kerusakan akibat getaran atau penyimpangan.


● Ketahanan korosi yang sangat baik, masa pakai lebih lama

Dayung VetekSemicon SiC menunjukkan kelembaman kimia yang kuat dengan adanya atmosfer korosif seperti oksigen dan hidrogen yang biasa ditemukan dalam proses oksidasi dan difusi, dengan tingkat erosi permukaan yang sangat rendah. Hal ini memastikan dimensi dan kinerja yang stabil selama penggunaan jangka panjang, sehingga mengurangi keseluruhan biaya kepemilikan Anda secara signifikan.


Bidang aplikasi utama

Arah aplikasi
Skenario tipikal
Pembuatan perangkat listrik silikon karbida
Epitaksi SiC, implantasi dan anil ion suhu tinggi
Semikonduktor generasi ketiga
Perlakuan awal MOCVD dan anil GaN-on-Si dan bahan lainnya
Perangkat diskrit
Proses difusi suhu tinggi untuk IGBT, MOSFET, dll.

Dukungan verifikasi rantai ekologi

Verifikasi rantai ekologi dayung Veteksemicon SiC mencakup bahan mentah hingga produksi, telah lulus sertifikasi standar internasional, dan memiliki sejumlah teknologi yang dipatenkan untuk memastikan keandalan dan keberlanjutannya di bidang semikonduktor dan energi baru.


Untuk spesifikasi teknis terperinci, kertas putih, atau pengaturan pengujian sampel, silakan hubungi Tim Dukungan Teknis kami untuk mempelajari bagaimana Veteksemicon dapat meningkatkan efisiensi proses Anda.

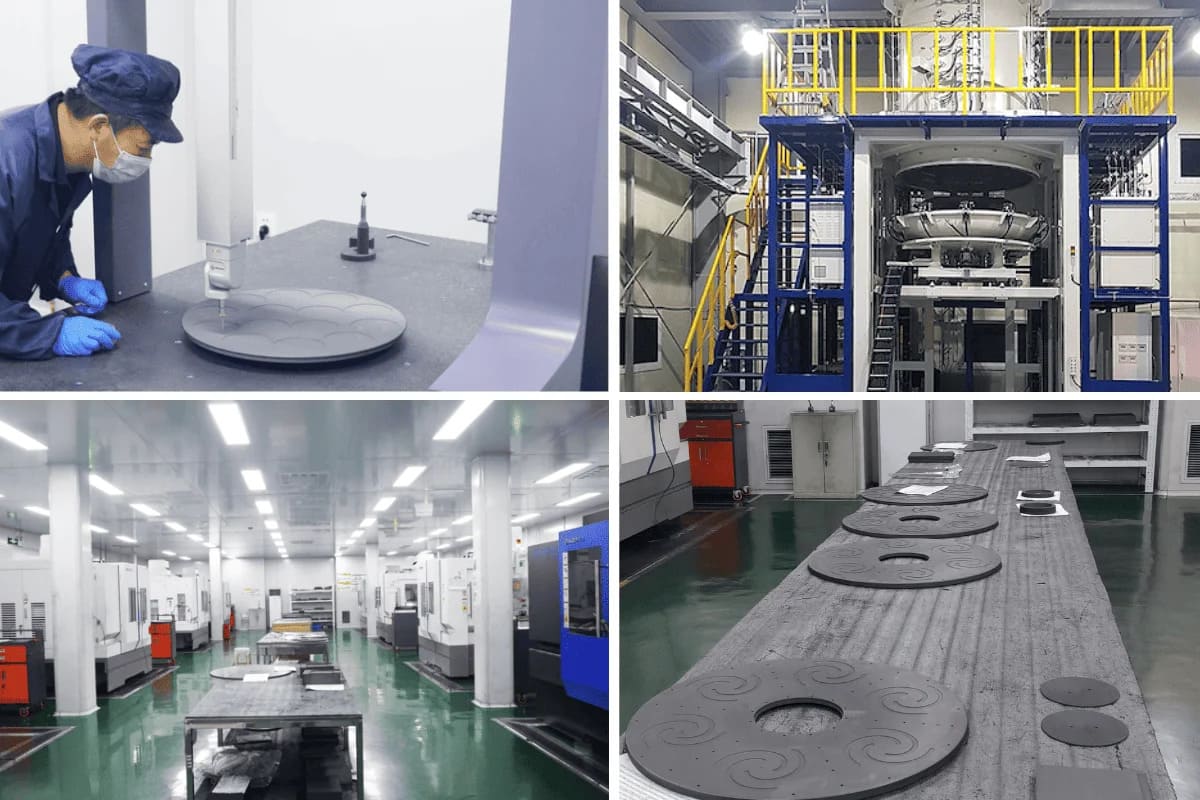

Veteksemicon-products-warehouse
