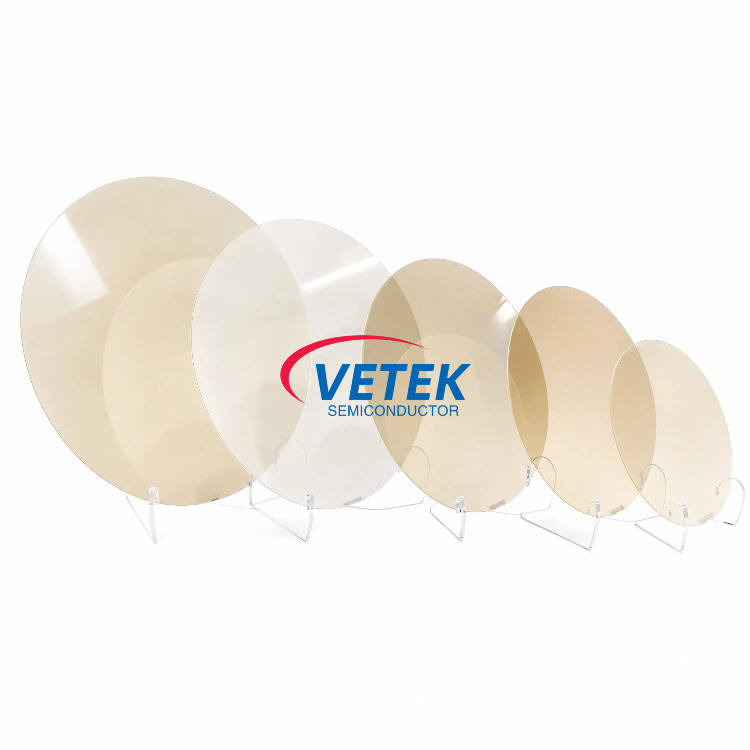

Wafer Aluminium Nitrida (AlN).

1. Fitur & Keunggulan Utama

• Celah pita ultra lebar ≈ 6,2 eV — tertinggi di antara bahan semikonduktor arus utama

• Konduktivitas termal yang tinggi ≈ 320 W/m·K untuk pembuangan panas yang efisien

• Isolasi listrik yang sangat baik (>10¹³ Ω·cm) dan medan tembus yang tinggi (12–15 MV/cm)

• Kisi yang baik dan ekspansi termal cocok dengan GaN — ideal untuk heterostruktur GaN-on-AlN

• Opsi kepadatan dislokasi rendah dengan kontrol kurva goyang HR-XRD yang ketat

• CMP Al-wajah (Ra ≤ 0,5 nm) dan MP N-wajah untuk permukaan siap epi

• Berbagai ukuran dan tingkat kualitas (P / R / D) untuk menyesuaikan dengan persyaratan produksi dan penelitian

2. Aplikasi Khas

• Perangkat RF berdaya tinggi untuk radar dan komunikasi 6G

• Elektronika daya tegangan tinggi untuk jaringan, pusat data, dan kendaraan listrik

• LED ultraviolet dalam (UVC) dan dioda laser

• Pertumbuhan epitaksi GaN-on-AlN dan perangkat heterostruktur canggih

• Komponen semikonduktor bersuhu tinggi, frekuensi tinggi, dan lingkungan yang keras

3. Tersedia Ukuran & Kelas Kualitas

VeTek menawarkan wafer AlN dalam format standar berikut. Ukuran dan spesifikasi khusus dapat didiskusikan berdasarkan permintaan.

• Substrat persegi 10 × 10 mm

• Wafer 1 inci (25,4 mm).

• Wafer 2 inci (50,8 mm).

Tingkat kualitas: Tingkat P (Produk), Tingkat R (Penelitian), Tingkat D (Eksperimental), dibedakan terutama berdasarkan kurva goyang HR-XRD FWHM dan kualitas kristal secara keseluruhan.

4. Spesifikasi Teknis Utama

Parameter umum di seluruh ukuran (nilai tipikal; bergantung pada tingkatan jika disebutkan):

Toleransi geometrik spesifik ukuran:

• 10×10 mm: Panjang sisi 10 mm ± 0,5 mm; TTV ≤ 15 μm; Busur ≤ 15 μm

• 1 inci: Diameter 25,4 mm ± 0,5 mm; Area yang dapat digunakan ≥ 90%; TTV ≤ 20 μm; Busur ≤ 20 μm; Flat primer (10-10) ± 5°, panjang 8 mm ± 1mm

• 2 inci: Diameter 50,8 mm ± 0,5 mm; Area yang dapat digunakan ≥ 90%; TTV ≤ 30 μm; Busur ≤ 30 μm; Panjang datar primer 16 mm ± 2 mm

5. Mengapa Memilih Wafer VeTek AlN?

Sebagai pemasok khusus bahan dan komponen semikonduktor canggih, VeTek Semiconductor menyediakan:

• Wafer kristal tunggal AlN berkualitas tinggi dengan kualitas kristal terkontrol dan permukaan siap epi

• Berbagai pilihan ukuran dan tingkatan untuk mendukung produksi perangkat dan program penelitian

• Solusi wafer dan substrat pelengkap di bawah portofolio bahan semikonduktor VeTek

• Dukungan teknis untuk pemilihan material dan pencocokan proses

Wafer AlN kami membantu pelanggan mempercepat pengembangan perangkat RF berdaya tinggi, daya bertegangan tinggi, dan optoelektronik UV dalam yang memerlukan kombinasi unik antara celah pita ultra lebar, konduktivitas termal tinggi, dan kompatibilitas GaN yang ditawarkan oleh aluminium nitrida.
