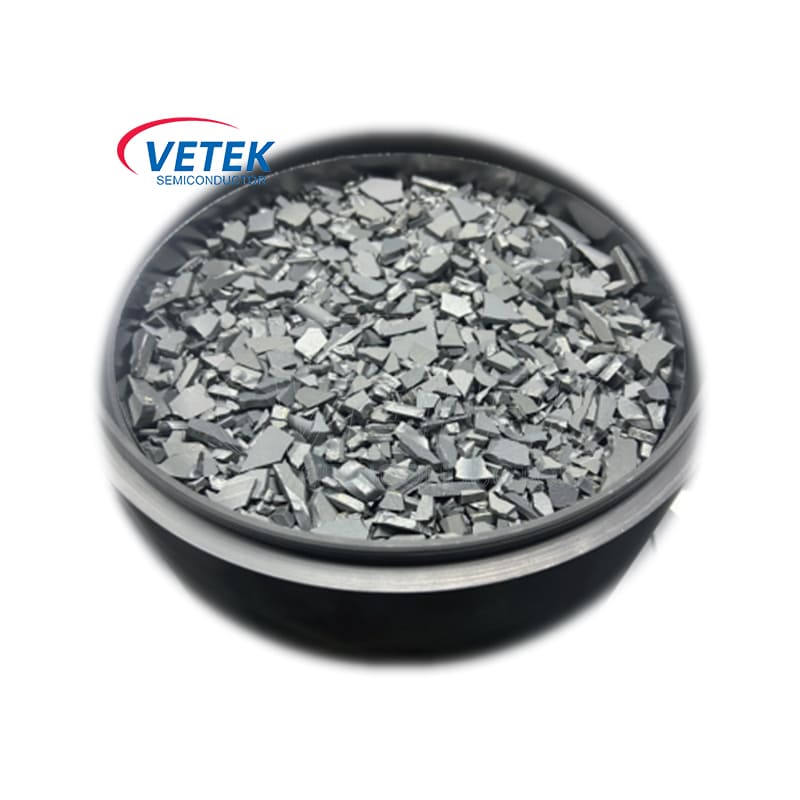

Bahan baku CVD SIC kemurnian tinggi

Deal SemiconontorBahan baku kristal tunggal sic- Bahan mentah CVD SIC kemurnian tinggi. Produk ini mengisi celah domestik dan juga berada di tingkat terkemuka secara global, dan akan berada dalam posisi terkemuka jangka panjang dalam kompetisi. Bahan baku silikon karbida tradisional diproduksi oleh reaksi silikon kemurnian tinggi dangrafit, yang memiliki biaya tinggi, rendah kemurnian dan ukurannya kecil.

Teknologi tempat tidur terfluidisasi semikonduktor Vetek menggunakan methyltrichlorosilane untuk menghasilkan bahan baku silikon karbida melalui deposisi uap kimia, dan produk sampingan utama adalah asam klorida. Asam klorida dapat membentuk garam dengan menetralkan dengan alkali, dan tidak akan menyebabkan polusi terhadap lingkungan. Pada saat yang sama, Methyltrichlorosilane adalah gas industri yang banyak digunakan dengan biaya rendah dan sumber lebar, terutama China adalah produsen utama methyltrichlorosilane. Oleh karena itu, bahan baku kemurnian tinggi semikonduktor Vetek memiliki daya saing terkemuka internasional dalam hal biaya dan kualitas. Kemurnian bahan baku CVD SIC kemurnian tinggi lebih tinggi dari99.9995%.

Keuntungan Bahan Baku CVD SIC Kemurnian Tinggi

 ● Ukuran besar dan kepadatan tinggi

Ukuran partikel rata-rata adalah sekitar 4-10mm, dan ukuran partikel bahan baku Acheson domestik adalah <2,5mm. Volume yang sama wadah dapat menampung lebih dari 1,5kg bahan baku, yang kondusif untuk memecahkan masalah pasokan bahan pertumbuhan kristal ukuran besar yang tidak mencukupi, mengurangi grafitisasi bahan baku, mengurangi pembungkus karbon dan meningkatkan kualitas kristal.

 ●Rasio SI/C Rendah

Lebih dekat ke 1: 1 dari bahan baku Acheson dari metode propagasi diri, yang dapat mengurangi cacat yang disebabkan oleh peningkatan tekanan parsial Si.

 ●Nilai output tinggi

Bahan baku yang tumbuh masih mempertahankan prototipe, mengurangi rekristalisasi, mengurangi grafitisasi bahan baku, mengurangi cacat pembungkus karbon, dan meningkatkan kualitas kristal.

● Kemurnian yang lebih tinggi

Kemurnian bahan baku yang dihasilkan oleh metode CVD lebih tinggi daripada bahan baku Acheson dari metode propagasi diri. Kandungan nitrogen telah mencapai 0,09 ppm tanpa pemurnian tambahan. Bahan baku ini juga dapat memainkan peran penting dalam bidang semi-insulasi.

● Biaya lebih rendah

Tingkat penguapan seragam memfasilitasi proses dan kontrol kualitas produk, sambil meningkatkan tingkat pemanfaatan bahan baku (tingkat pemanfaatan> 50%, bahan baku 4,5kg menghasilkan ingot 3,5kg), mengurangi biaya.

 ●Tingkat kesalahan manusia yang rendah

Deposisi uap kimia menghindari kotoran yang diperkenalkan oleh operasi manusia.

VETEK Semiconductor High Purity CVD SiC Bahan Bahan Toko Produk:
