Bagaimana Pelapisan TaC Meningkatkan Pertumbuhan Kristal SiC dalam Aplikasi PVT

Bagaimana Pelapisan TaC Meningkatkan Pertumbuhan Kristal SiC dalam Aplikasi PVT

Silikon karbida (SiC) kini mendukung banyak kemajuan yang terlihat pada powertrain kendaraan listrik, konverter energi terbarukan, dan modul daya frekuensi tinggi. Ekonomi manufaktur dan kinerja perangkat bergantung pada pembesaran dimensi kristal SiC, meningkatkan hasil batch, dan menekan populasi cacat. Pemenuhan target ini memerlukan lebih dari sekadar resep proses yang disempurnakan. Integritas dan umur panjang material medan termal juga menjadi penentu, terutama mengingat kondisi agresif di dalam tungku Pengangkutan Uap Fisik (PVT).

Di antara pilihan rekayasa permukaan untuk komponen grafit, Deposisi Uap Kimia (CVD) dari Tantalum Carbide (TaC) telah memperoleh daya tarik yang terukur. Lapisan ini tidak hanya melindungi media; itu secara aktif memodifikasi kimia permukaan dan respons termal komponen yang mengalami layanan paling keras.

Apa Fungsi Pelapisan TaC di Dalam Tungku PVT？

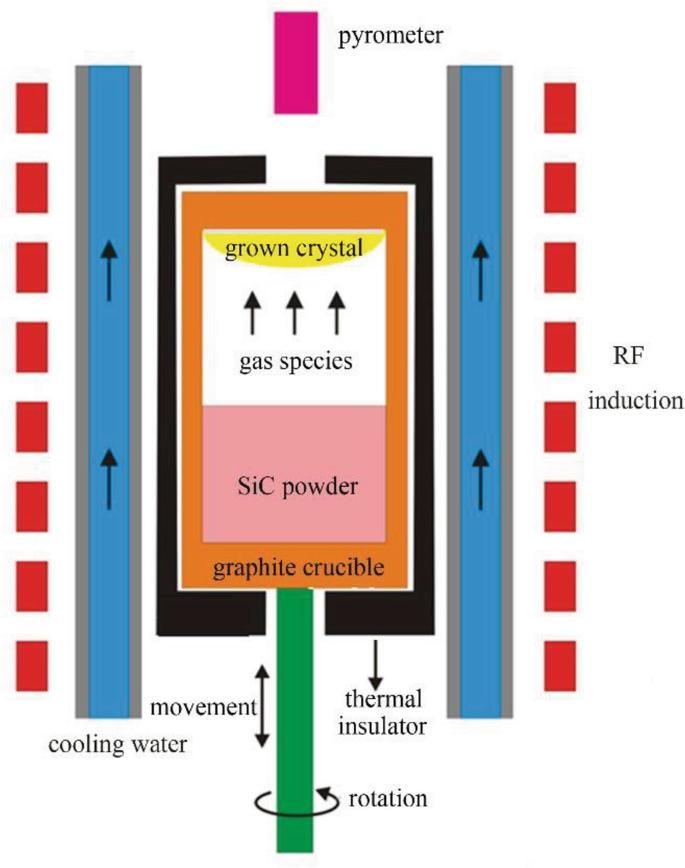

Pertumbuhan PVT dihasilkan dengan menyublimkan bahan baku SiC di atas 2.000°C. Spesies uap yang dihasilkan bergerak menuju kristal benih yang lebih dingin, tempat kondensasi dan rekristalisasi secara bertahap membentuk boule. Sekali lari bisa bertahan ratusan jam. Selama interval ini, setiap permukaan grafit—dinding wadah, tempat benih, cincin pemandu—menghadapi uap kaya silikon yang konstan, gradien termal ekstrem, dan tekanan mekanis akibat ketidaksesuaian ekspansi termal.

Tanpa lapisan pelindung, grafit mengalami dua jalur degradasi paralel. Salah satunya bersifat fisik: erosi permukaan melepaskan partikel karbon halus ke dalam aliran uap. Yang lainnya bersifat kimia: uap silikon bereaksi dengan grafit membentuk SiC yang mudah menguap atau spesies perantara lainnya, yang secara progresif menipiskan dinding komponen. Kedua jalur tersebut memasukkan gugus karbon atau jejak pengotor logam ke dalam kristal yang sedang tumbuh, dan keduanya memperpendek masa pakai furnitur tungku yang mahal.

Lapisan CVD TaC mengganggu mekanisme ini. Lapisan pelapis dikontrol secara stoikiometri, bebas lubang jarum, dan melekat pada substrat grafit. Ini menghadirkan permukaan kimia yang lembam pada uap bersuhu tinggi, sehingga grafit yang mendasarinya tidak pernah bersentuhan langsung dengan lingkungan reaktif. Pemisahan ini secara mendasar mengubah lintasan kontaminasi.

Peningkatan Kualitas Kristal yang Diamati

Para penanam kristal sering melaporkan bahwa komponen berlapis TaC berkorelasi dengan jumlah inklusi karbon dan penghentian pipa mikro yang lebih rendah. Penjelasannya terletak pada kemampuan lapisan untuk mempertahankan kondisi permukaan yang konstan di beberapa kali proses. Grafit yang tidak dilapisi berubah seiring waktu—porositasnya meningkat, emisivitasnya bergeser, dan distribusi suhu lokalnya bergeser. Perubahan bertahap ini mengganggu simetri medan termal yang penting untuk pertumbuhan radial yang seragam.

Sebaliknya, medan termal yang stabil mempertahankan gradien suhu aksial dan radial yang diperlukan untuk pertumbuhan aliran bertahap pada permukaan benih. Dengan lapisan TaC, bagian dalam wadah mempertahankan geometri aslinya dan emisivitas termal selama lebih banyak siklus pertumbuhan. Hasilnya adalah distribusi metrik kualitas kristal yang lebih ketat dari proses ke proses, yang secara langsung meningkatkan fraksi wafer yang dapat digunakan per boule.

Masa Pakai Komponen dan Biaya Operasional yang Diperpanjang

Alasan ekonomis untuk pelapisan TaC sering kali bertumpu pada perpanjangan masa pakai. Komponen grafit dalam bentuk yang tidak dilapisi mungkin perlu diganti setelah 10-20 pertumbuhan berjalan, tergantung pada profil suhu spesifik dan durasi pengoperasian. Bahan setara berlapis TaC, dalam operasi tungku yang terdokumentasi, secara rutin mencapai 2–3 kali masa pakai sebelum menunjukkan penurunan berat badan atau kekasaran permukaan yang dapat diukur.

Daya tahan ini berasal dari titik leleh lapisan yang tinggi (melebihi 3.800°C) dan koefisien difusi yang rendah untuk karbon dan silikon. Bahkan pada suhu 2.200°C, interdifusi melintasi antarmuka lapisan-substrat masih dapat diabaikan. Lapisan tidak tumpah, mengelupas, atau mengelupas di bawah siklus termal, asalkan parameter deposisi CVD dioptimalkan dengan benar. Interval yang lebih lama antara penggantian komponen berarti lebih sedikit siklus pendinginan-pemanasan tungku, lebih sedikit tenaga kerja untuk pembongkaran dan perakitan kembali, dan lebih rendahnya konsumsi stok grafit dengan kemurnian tinggi.

Spesifikasi Kemurnian yang Penting untuk Semikonduktor

Untuk SiC tingkat perangkat, pengotor logam pada tingkat bagian per juta dapat menurunkan masa pakai pembawa dan tegangan rusaknya. Oleh karena itu, lapisan itu sendiri harus kompatibel dengan semikonduktor. CVD TaC yang diproses dari prekursor dengan kemurnian tinggi mencapai kemurnian yang terdokumentasi sebesar 99,999841%. Angka ini bukan sesuatu yang kebetulan: angka ini mencerminkan kontrol yang disengaja atas pemurnian gas prekursor, kebersihan reaktor, dan penanganan pasca pengendapan. Pada tingkat kemurnian ini, setiap spesies logam yang mungkin berdifusi dari lapisan ke dalam fase uap masih berada di bawah batas deteksi analitis untuk jangka waktu pertumbuhan yang khas.

Bagian Grafit yang Biasa Dilapisi

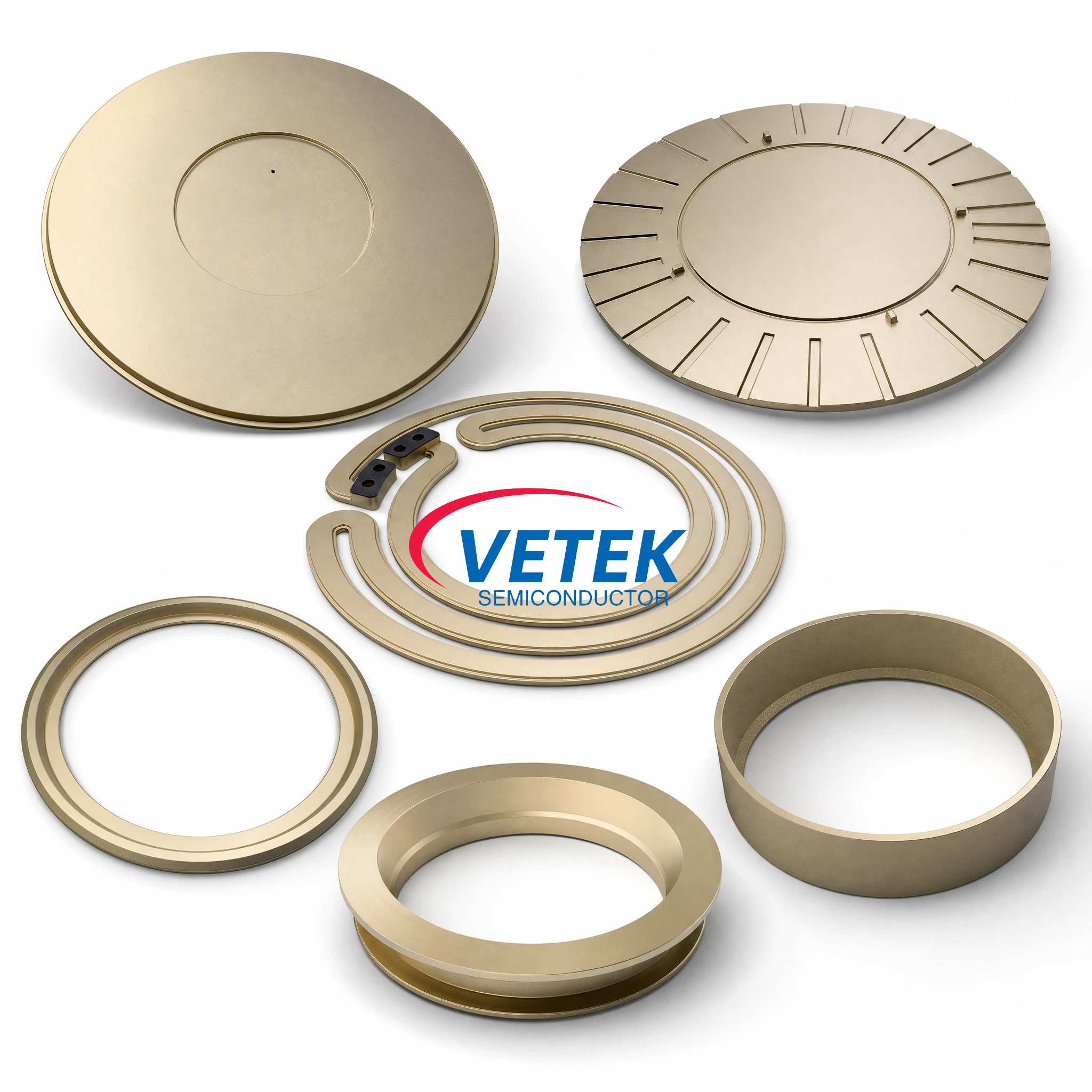

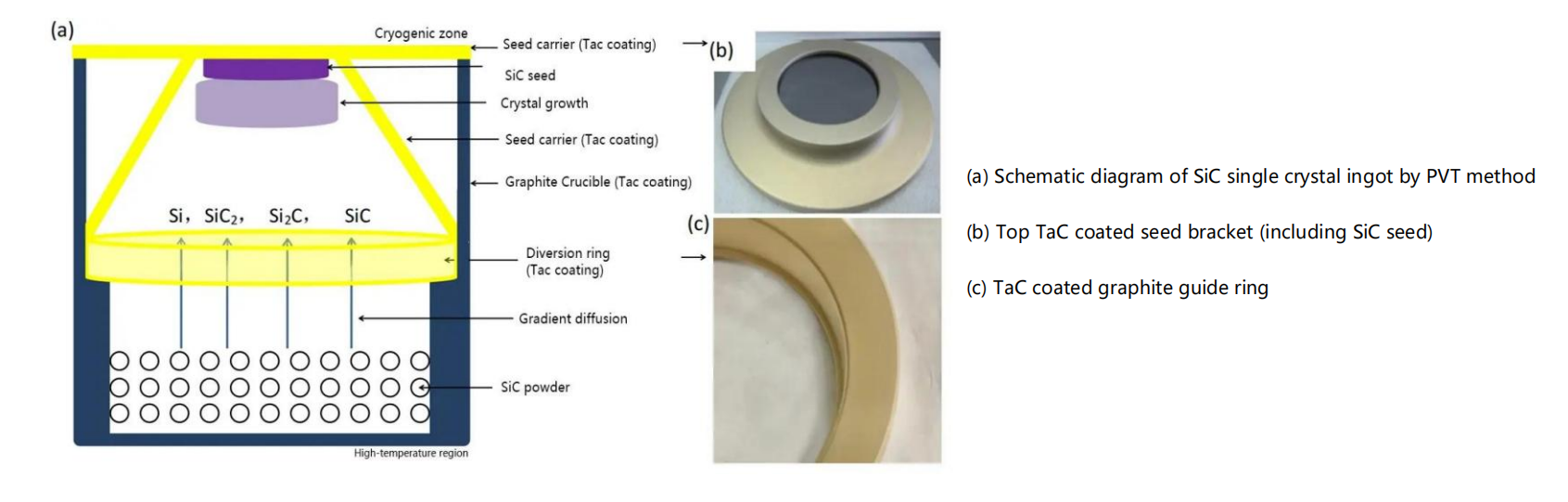

Bidang termal PVT biasanya mencakup lima hingga delapan komponen grafit berbeda yang dapat memperoleh manfaat dari penerapan TaC:

Crucible, yang mengandung bubuk sumber SiC dan mempertahankan suhu tertinggi.

Tempat benih, yang memasang kristal benih dan memerlukan kontak termal yang tepat.

Cincin pemandu, yang membentuk jalur aliran uap menuju benih.

Cincin wadah dan spacer, yang menentukan jarak antara sumber dan benih.

Pelindung insulasi tambahan atau tiang penyangga pada desain tungku tertentu.

Melapisi seluruh atau sebagian besar bagian ini menciptakan kondisi permukaan yang konsisten di seluruh zona panas, dibandingkan dengan mencampurkan permukaan yang dilapisi dan tidak dilapisi yang dapat menimbulkan asimetri termal atau kimia lokal.

Mengapa CVD Dibandingkan Metode Deposisi Lainnya？

Tidak semua pelapis TaC memiliki kinerja yang sama. Rute penyemprotan plasma atau penyemenan kemasan menghasilkan lapisan yang lebih tebal tetapi dengan porositas yang lebih tinggi, daya rekat yang lebih buruk, dan risiko spalasi yang lebih besar akibat guncangan termal. CVD membedakan dirinya dengan menumbuhkan lapisan atom demi atom dari prekursor fase uap. Ini menghasilkan struktur mikro yang sepenuhnya padat dengan ukuran butir beberapa mikrometer dan keseragaman ketebalan dalam ±5 μm di seluruh komponen area luas.

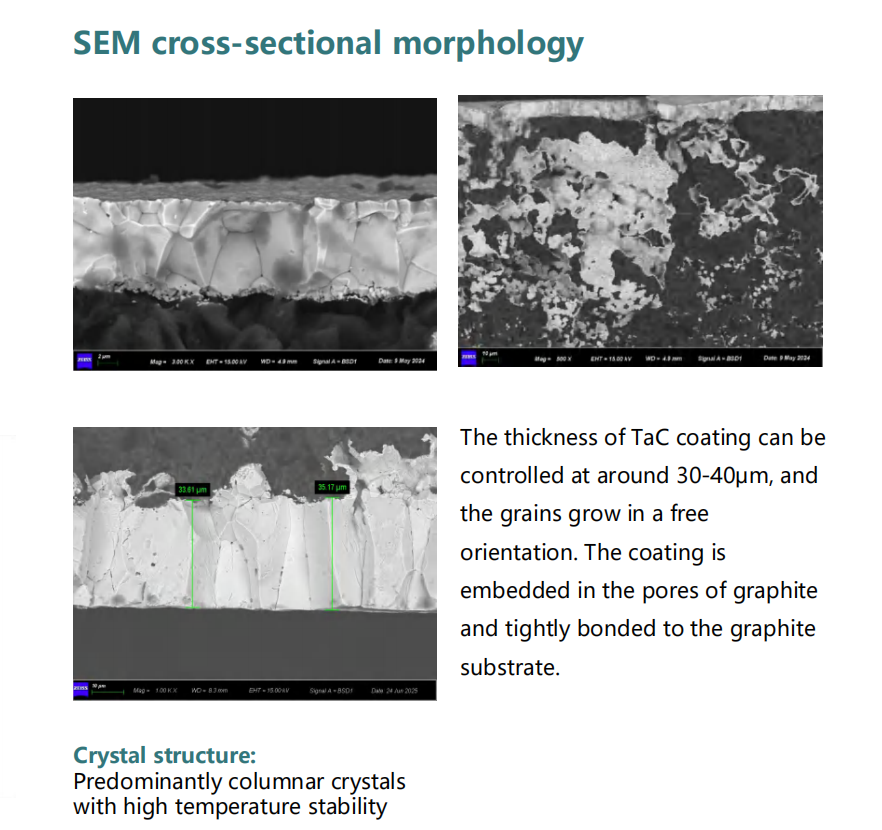

Ketebalan CVD TaC standar ditentukan pada 30 ± 5 μm untuk sebagian besar cawan lebur dan dudukan PVT. Untuk tungku yang menjalankan siklus yang diperpanjang atau suhu puncak yang lebih tinggi, ketebalan yang disesuaikan hingga 40 μm dapat diterapkan. Lapisan yang lebih tebal meningkatkan panjang penghalang difusi tetapi memerlukan penyesuaian yang cermat terhadap koefisien ekspansi termal substrat grafit untuk menghindari tekanan antarmuka—sebuah faktor yang ditandai dengan baik dalam desain proses CVD.

Pertimbangan Praktis untuk Adopsi

Fasilitas yang beralih dari komponen yang tidak dilapisi ke komponen yang dilapisi TaC harus mengantisipasi penyesuaian dalam pengendalian suhu. Lapisan tersebut mengubah emisivitas permukaan, yang dapat menggeser pembacaan pirometer atau kalibrasi daya ke suhu sebesar 20–50°C. Pergeseran ini dapat diprediksi dan diulangi, sehingga proses kalibrasi singkat sudah cukup untuk menetapkan kembali setpoint termal yang benar. Setelah kompensasi awal tersebut, sistem yang dilapisi berperilaku lebih konsisten di seluruh proses dibandingkan sistem yang tidak dilapisi, sehingga mengurangi kebutuhan penyetelan per proses.

Kesimpulan

Produksi SiC berbasis PVT memberikan tuntutan yang luar biasa pada komponen medan termal grafit. Lapisan CVD TaC memenuhi kebutuhan ini melalui empat efek yang saling berhubungan: lapisan ini menekan pelepasan partikel karbon, lapisan ini memblokir serangan silikon pada substrat, lapisan ini menjaga simetri medan termal dalam jangka waktu yang lama, dan lapisan ini memperpanjang interval penggantian komponen. Hasil ini secara kolektif meningkatkan kemurnian kristal, meningkatkan hasil yang dapat digunakan per boule, dan mengurangi kontribusi biaya per wafer dari komponen habis pakai. Ketika ukuran wafer SiC bergerak menuju 200 mm dan persyaratan kepadatan cacat semakin ketat, penerapan pelapis rekayasa seperti TaC kemungkinan akan meluas dari opsi ke spesifikasi dasar di lini produksi tingkat lanjut.
