Mengapa CVD TaC Melapisi “Pelindung Suhu Tinggi” pada Semikonduktor Generasi Ketiga

Lingkungan di dalam tungku pertumbuhan kristal SiC adalah salah satu lingkungan yang paling tidak dapat ditoleransi dalam pembuatan semikonduktor: suhu melebihi 2400°C, konsentrasi hidrogen dan amonia tinggi, dan komponen grafit terus-menerus berisiko melepaskan partikel dan melepaskan kotoran. Insinyur proses telah lama mencari solusi material yang secara bersamaan dapat menahan panas ekstrem, bahan kimia agresif, dan kontaminasi.

Lapisan tantalum karbida (TaC) CVD diam-diam menjadi jawabannya — dengan titik leleh 3880°C, laju etsa hanya 0,2μm/jam dalam NH₃ dan 0,1μm/jam dalam H₂, dan tingkat pengotor kritis diukur dalam ppb. Apa yang membuatnya benar-benar menarik adalah apa yang terjadi di lantai produksi: kepadatan cacat pipa mikro turun lebih dari 90%, kandungan pengotor kristal total turun lebih dari 70%, dan resistivitas meningkat 2 hingga 3 kali lipat.
Jadi bagaimana sebenarnya lapisan TaC mencapai hal ini? Dari manakah keunggulan kinerjanya berasal? Dalam penerapan dunia nyata manakah teknologi ini memberikan nilai paling besar? Dan kemana arah pasarnya? Artikel ini secara sistematis mengeksplorasi prinsip-prinsip teknis, sifat inti, skenario aplikasi utama, dan tren industri pelapisan CVD TaC.

1. Apa itu Lapisan CVD TaC?

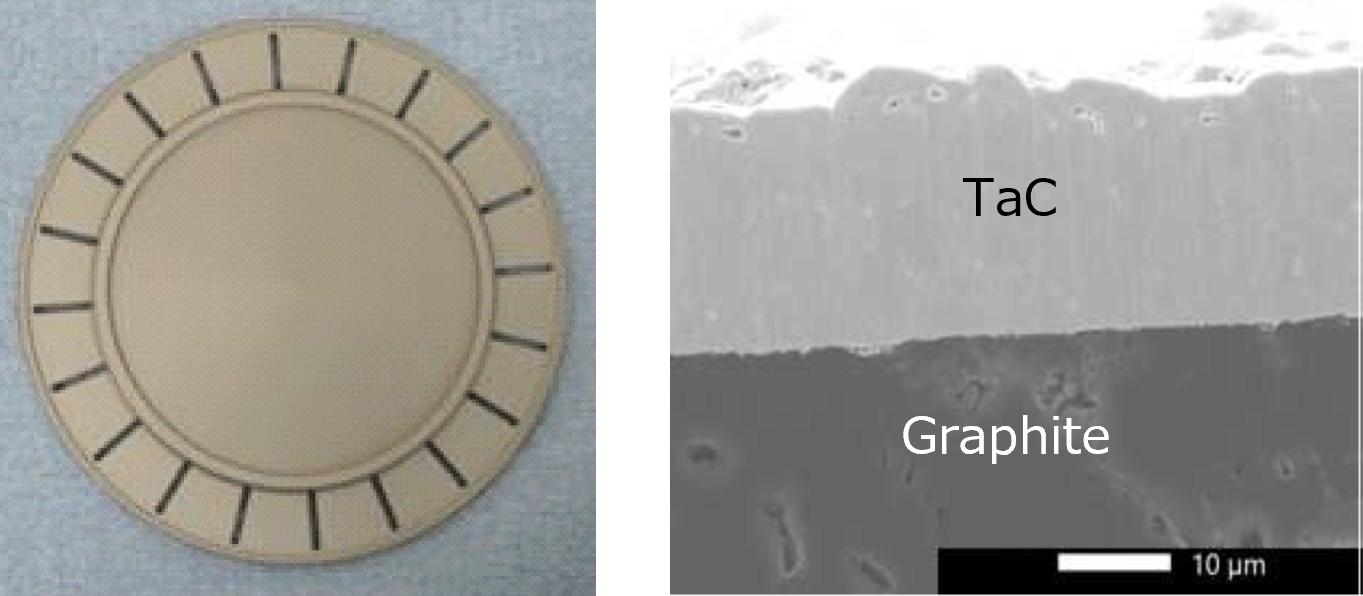

Intinya, lapisan CVD TaC adalah lapisan pelindung tantalum karbida (TaC) — senyawa keramik dengan tampilan kuning keemasan yang khas — yang diendapkan pada substrat grafit dengan kemurnian tinggi menggunakan pengendapan uap kimia. Bahannya sendiri memiliki kombinasi sifat yang sulit ditemukan: titik leleh 3880°C, kekerasan dalam kisaran 15–19 GPa, kelembaman kimia yang kuat, dan ketahanan terhadap korosi yang bertahan dengan baik di lingkungan proses yang agresif.

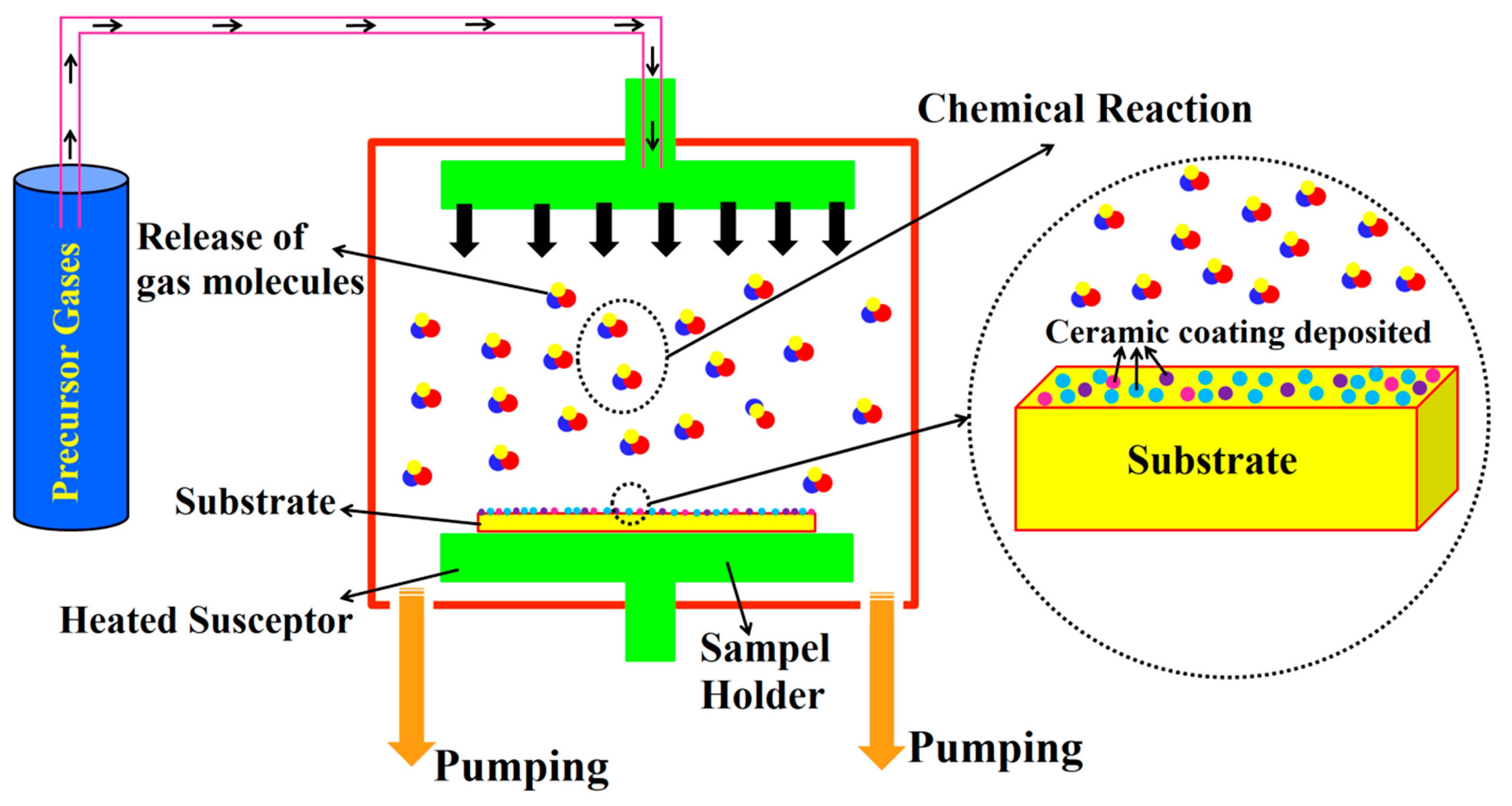

Di antara berbagai cara untuk memproduksi pelapis TaC, CVD tetap menjadi cara yang paling matang. Resep umumnya, secara rinci, dimulai dengan tantalum pentaklorida (TaCl₅) dan propilena (C₃H₆) sebagai tantalum dan prekursor karbon, dibawa oleh argon dan hidrogen ke dalam ruang yang dipanaskan. Setelah TaCl₅ yang menguap mencapai permukaan grafit, ia teradsorpsi dan mengalami serangkaian reaksi dekomposisi dan rekombinasi. Bentuknya bukan hanya lapisan permukaan, namun lapisan padat dan melekat dengan baik yang lebih seragam dan komposisinya dapat dikontrol dibandingkan dengan metode alternatif seperti pengolahan garam cair atau sol-gel.

2. Keunggulan Kinerja Inti dari Lapisan CVD TaC

2.1 Stabilitas termal yang sangat tinggi
Lapisan CVD TaC meleleh pada suhu 3880°C, sehingga strukturnya tetap kokoh bahkan di atas 2200°C. Hal ini membuatnya cocok untuk proses semikonduktor yang menuntut seperti pertumbuhan kristal SiC dan MOCVD – tempat di mana lapisan SiC biasa cenderung terdegradasi ketika keadaan menjadi terlalu panas.

2.2 Ketahanan korosi kimia yang luar biasa
Lapisan ini tahan terhadap gas proses korosif seperti hidrogen, amonia, klorida, dan uap silikon. Dibandingkan dengan pelapis SiC, pelapis ini mengurangi degradasi grafit dan kontaminasi partikel di lingkungan semikonduktor bersuhu tinggi. Hasilnya? Stabilitas proses yang lebih baik dan hasil wafer yang lebih tinggi.

2.3 Kekerasan mekanis yang baik dan ketahanan guncangan termal
Lapisan CVD TaC keras dan terikat kuat pada substrat grafit, sehingga lapisan ini cepat aus dan mampu menangani guncangan termal dengan baik. Diperlukan siklus pemanasan dan pendinginan cepat yang berulang-ulang tanpa retak atau terkelupas. Hal ini berarti masa pakai komponen lebih lama dan laju peningkatan proses lebih cepat.

2.4 Penekanan kemurnian dan pengotor yang sangat tinggi
Lapisan TaC memiliki tingkat pengotor yang sangat rendah dan bertindak sebagai penghalang difusi padat – lapisan ini menghentikan migrasi kontaminan dari substrat grafit ke lingkungan pertumbuhan. Hal ini membantu mengurangi cacat kristal, mencegah masuknya kotoran, dan meningkatkan kualitas dan resistivitas kristal SiC.

3. Skenario Aplikasi Khas Pelapisan CVD TaC

3.1 Pertumbuhan Kristal Tunggal SiC (Metode PVT)
Dalam proses pertumbuhan PVT kristal tunggal SiC, pelapisan TaC diterapkan pada komponen grafit utama seperti cawan lebur, cincin pemandu, dan penahan kristal benih. Penelitian Fan dkk. menunjukkan bahwa lapisan TaC tidak hanya memberikan perlindungan fisik tetapi juga, melalui karakteristik emisivitasnya yang rendah, mengatur gradien suhu pada antarmuka pertumbuhan kristal, meningkatkan keseragaman suhu radial, mempertahankan stoikiometri sublimasi SiC, menekan migrasi pengotor, dan mengurangi konsumsi energi. Penelitian Meng dkk. dalam Journal of Crystal Growth lebih lanjut menegaskan bahwa ingot kristal yang ditanam menggunakan struktur wadah dengan cincin relai grafit berlapis TaC dan kertas grafit menunjukkan karakteristik unggul dalam kesempurnaan kristal dan bentuk antarmuka. Pengukuran aktual menunjukkan bahwa deviasi diameter ingot kristal yang ditumbuhkan dengan cawan lebur berlapis TaC adalah ≤2%, dan kerataan permukaan kristal (RMS) meningkat sebesar 40%.

3.2 Pertumbuhan Epitaksi GaN/SiC

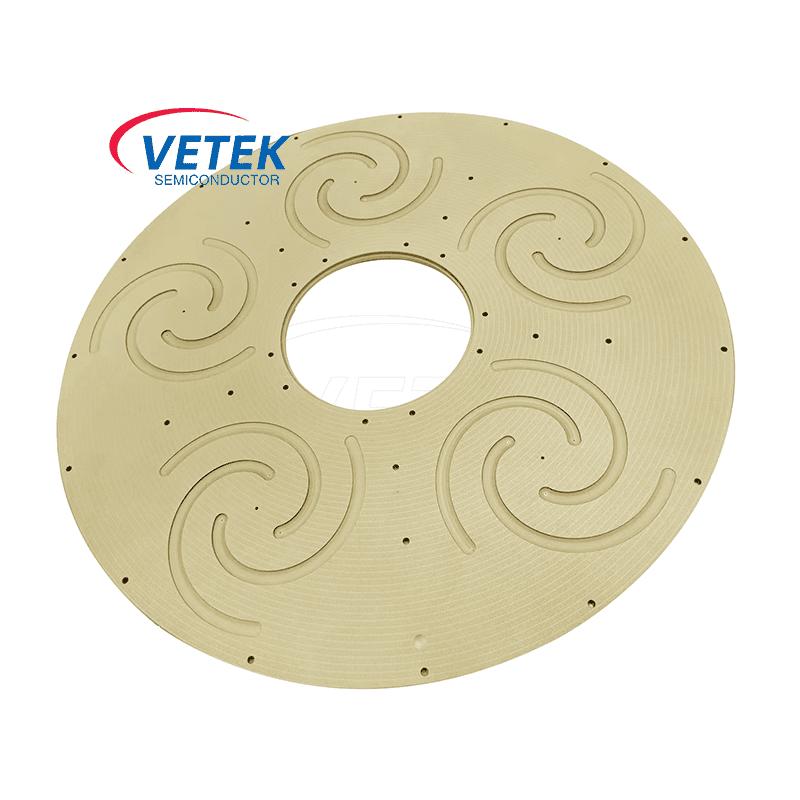

Di ruang reaksi CVD untuk epitaksi GaN dan SiC, pelapisan TaC banyak diterapkan pada komponen seperti pembawa wafer, cakram satelit, nozel, dan sensor. Komponen-komponen ini harus beroperasi dalam jangka waktu lama di lingkungan bersuhu tinggi dan korosif, dan lapisan TaC dapat memperpanjang masa pakainya secara signifikan dan meningkatkan hasil proses. Pada peralatan MOCVD seperti Aixtron G5, lapisan TaC telah terbukti menjadi material utama untuk memastikan stabilitas proses.

3.3 Pemanas Sistem MOCVD

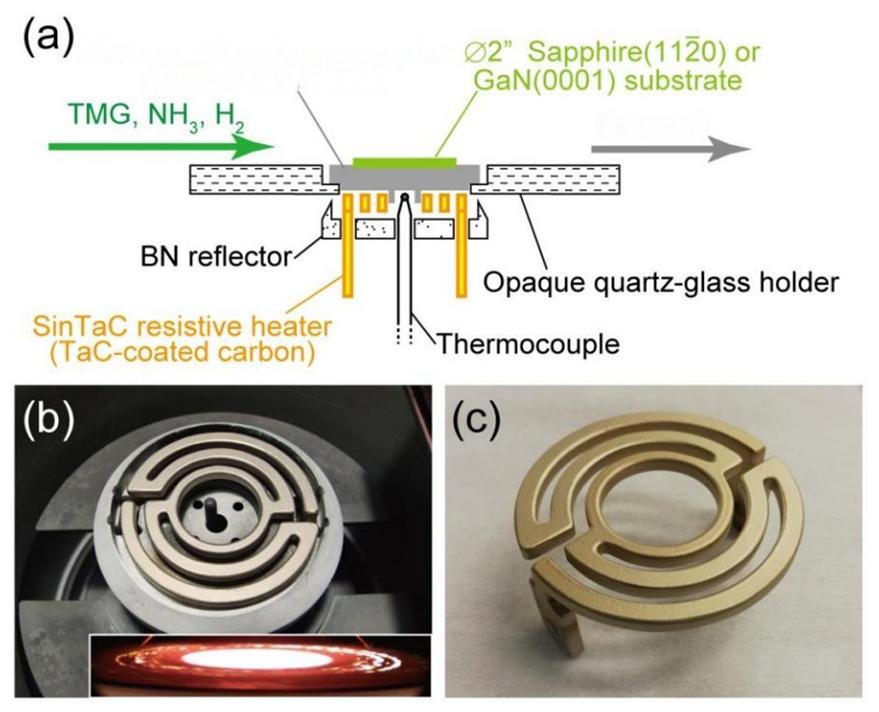

Pemanas grafit berlapis TaC telah berhasil diterapkan dalam sistem MOCVD. Dibandingkan dengan pemanas tradisional berlapis pBN, pemanas TaC memberikan efisiensi dan keseragaman pemanasan yang lebih baik, mengurangi konsumsi daya, dan, karena emisivitas permukaannya yang lebih rendah (0,3), membantu meningkatkan integritas medan termal. Menurut penelitian Fan et al., rendahnya emisivitas lapisan TaC tidak hanya meningkatkan keseragaman suhu untuk pertumbuhan kristal tetapi juga meningkatkan kualitas deposisi epitaksi GaN.

3.4 Aplikasi Industri Suhu Tinggi
Di luar bidang semikonduktor, lapisan TaC juga dapat digunakan untuk komponen industri bersuhu tinggi seperti elemen pemanas tahan, nozel injeksi, cincin pelindung, dan perlengkapan mematri, sepenuhnya memanfaatkan keunggulan komprehensifnya dalam ketahanan panas dan ketahanan korosi.

4. Lapisan CVD TaC vs. SiC: Bagaimana Cara Memilihnya?

Dalam industri semikonduktor, CVD SiC dan CVD TaC adalah dua lapisan pelindung paling umum untuk komponen grafit. Pilihannya tergantung pada persyaratan suhu proses tertentu.

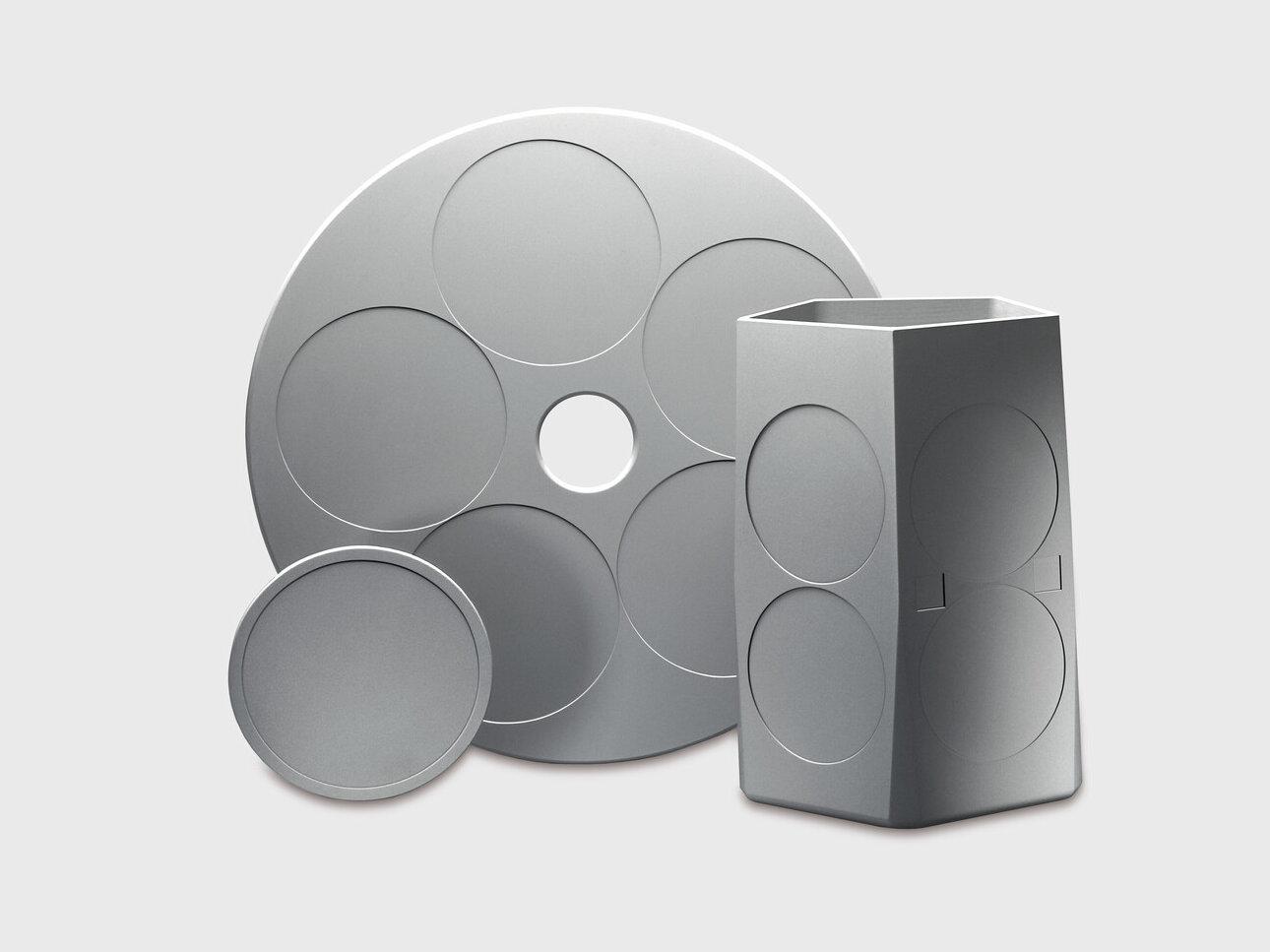

Lapisan CVD SiC:Koefisien ekspansi termal yang rendah, stabilitas struktural yang baik, dan keunggulan biaya di lingkungan di bawah 1800°C, banyak digunakan dalam skenario suhu sedang hingga tinggi seperti baki epitaksi LED dan baki epitaksi silikon monokristalin.

Lapisan CVD TaC:Stabilitas termal yang lebih tinggi (titik leleh 3880°C vs. ~2700°C untuk SiC), kelembaman kimia yang lebih kuat, terutama cocok untuk lingkungan bersuhu sangat tinggi dan sangat korosif di atas 2000°C, seperti pertumbuhan kristal tunggal SiC dan epitaksi GaN.

Sederhananya:Ketika suhu proses melebihi 1800°C, terutama ketika melibatkan gas korosif seperti hidrogen dan amonia, pelapisan TaC adalah pilihan terbaik.

5. Prospek Pasar dan Tren Industri

Ekspansi pesat pertumbuhan kristal tunggal SiC dan epitaksi mendorong permintaan lapisan TaC meningkat tajam. Dua studi pasar baru-baru ini menunjukkan bahwa pasar ini berada di ambang peningkatan yang signifikan. QYResearch, dalam Global TaC Coating Market Outlook, In‑Depth Analysis & Forecast to 2031, mematok pasar pelapis tantalum karbida global pada tahun 2024 dengan nilai sekitar USD 45 juta dan memproyeksikan pasar tersebut akan mencapai USD 142 juta pada tahun 2031 — tingkat pertumbuhan tahunan gabungan sebesar 17,9%. Angka Global Info Research berada pada kisaran yang sama, memperkirakan pasar pada tahun 2024 berjumlah sekitar USD 47 juta dan memperkirakan kenaikan menjadi USD 143 juta pada tahun 2031, yang berarti CAGR sebesar 17,5%. Konsistensi antara perkiraan ini memberikan keyakinan bahwa pelapisan TaC sedang memasuki fase pertumbuhan yang berkelanjutan.

Adapun siapa yang memasok pasar ini, masih cukup terkonsentrasi di kalangan atas. Momentive Technologies, Tokai Carbon, dan Toyo Tanso bersama-sama menyumbang sekitar 76% pendapatan global [10]. Secara geografis, Amerika Utara memimpin dengan sekitar 45% pasar, sementara Asia-Pasifik tertinggal sekitar 41%. Namun keseimbangan regional tersebut mulai bergeser. Pabrikan Tiongkok berinvestasi besar-besaran untuk menutup kesenjangan tersebut, dan VeTek Semiconductor adalah salah satu contohnya: kemampuan pelapisan CVD TaC milik perusahaan kini meluas ke komponen-komponen berdiameter 750 mm, menjadikannya salah satu dari sedikit pemain domestik yang mampu menangani suku cadang pada skala sebesar itu.

Ke depan, peralihan ke substrat SiC 8 inci menetapkan standar yang lebih tinggi untuk keseragaman medan termal dan keandalan pelapisan pada peralatan produksi. Tren tersebut kemungkinan akan memperkuat peran lapisan TaC sebagai bahan strategis dalam pembuatan wafer di tahun-tahun mendatang.

6. Teknologi Pelapisan TaC Semikonduktor VeTek

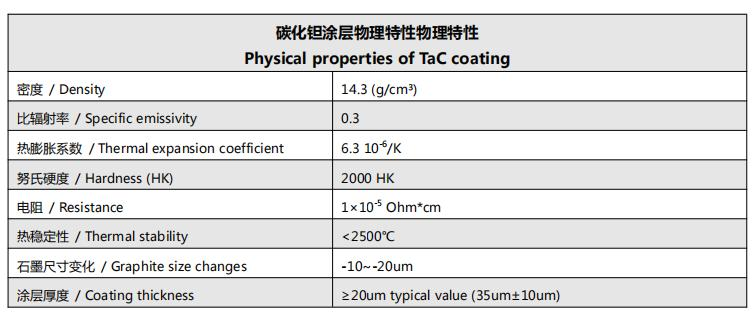

Sumber data: Spesifikasi Teknis Produk Semikonduktor VeTek

Lapisan CVD TaC VeTek memiliki stabilitas suhu yang baik, kemurnian sangat tinggi, ketahanan terhadap korosi H₂/NH₃/SiH₄/Si, ketahanan guncangan termal yang kuat, daya rekat tinggi pada substrat grafit, dan cakupan lapisan yang seragam. Hal ini dapat diterapkan pada komponen inti seperti suseptor pemanas induksi, elemen pemanas resistansi, dan bagian pelindung termal. Perusahaan ini memiliki kemampuan permesinan canggih untuk memproduksi komponen substrat logam grafit, keramik, atau tahan api, dan menyediakan pemrosesan pelapis keramik SiC atau TaC secara terpadu, serta layanan pelapisan untuk suku cadang yang dipasok pelanggan.

7. Kesimpulan

Seiring dengan percepatan industri semikonduktor generasi ketiga menuju ukuran yang lebih besar (8 inci), kepadatan daya yang lebih tinggi, dan biaya yang lebih rendah, tuntutan terhadap kinerja material dalam proses manufaktur menjadi semakin ketat. Dengan titik lelehnya yang sangat tinggi, kelembaman kimia yang luar biasa, dan sifat mekanik yang sangat baik, lapisan CVD TaC menjadi “standar emas” untuk proses semikonduktor suhu tinggi di atas 2000°C. Dari pertumbuhan kristal tunggal SiC hingga epitaksi GaN, dari pemanas MOCVD hingga pembawa wafer, lapisan TaC menyediakan landasan material yang sangat diperlukan untuk pembuatan semikonduktor.

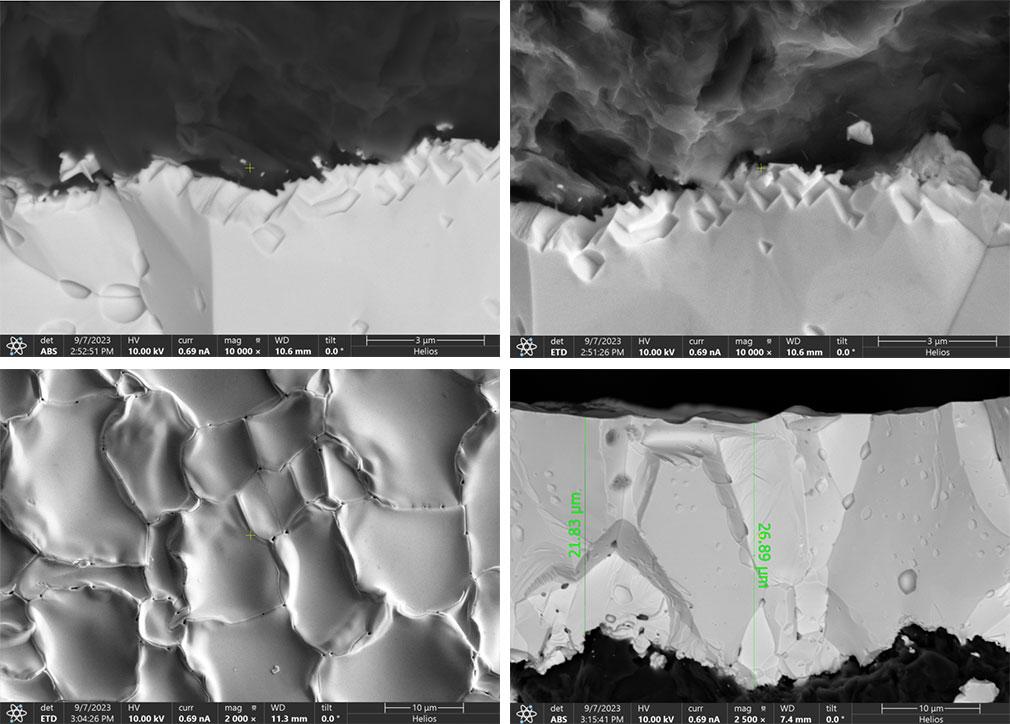

VeTek Semiconductor berkomitmen untuk menyediakan produk pelapis CVD TaC berkualitas tinggi dan solusi khusus kepada pelanggan global melalui investasi R&D berkelanjutan dan iterasi teknologi. Jika Anda memerlukan data teknis terperinci, analisis penampang SEM, atau evaluasi gambar khusus, jangan ragu untuk menghubungi kami.

Referensi

[1] Sun, J., Zhang, Q., & Li, X. (2021).Kemajuan penelitian pelapisan tantalum karbida pada bahan karbon. Kemajuan dalam Ilmu Material.(Tersedia di ScienceDirect)

[2] Kim, DY, dkk. (2016).Deposisi Uap Kimia Tantalum Karbida dari Sistem TaCl₅-C₃H₆-Ar-H₂. Jurnal Masyarakat Keramik Korea, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Studi tentang evolusi struktur mikro dan sifat mekanik lapisan TaC berbasis grafit dalam kondisi keras yang berbeda. Jurnal Paduan dan Senyawa, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, SI, dkk. (2019).Penelitian Dampak Pelapisan TaC terhadap Kontrol Proses PVT SiC dan Kualitas Kristal. Data penelitian bersama,Universitas Dong-Eui, Korea Selatan.

[5] Meng, J., dkk. (2022).Kontrol kualitas pertumbuhan dengan mengoptimalkan struktur wadah untuk pertumbuhan kristal tunggal SiC berukuran besar. Jurnal Pertumbuhan Kristal,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] Penelitian QY. (2025).Prospek Pasar Lapisan TaC Global, Analisis & Perkiraan Mendalam hingga 2031.
