Apa Itu Halfmoon di Ruang Reaksi LPE?

Dalam sistem epitaksi Silicon Carbide (SiC), banyak komponen utama reaktor yang masih asing di luar industri manufaktur semikonduktor. Salah satu komponen ini adalah “Halfmoon”, bagian struktural berbasis grafit yang biasa digunakan di dalam ruang reaksi LPE.

Meskipun Halfmoon bukan pembawa wafer, ia memainkan peran penting dalam menjaga stabilitas reaktor selama proses pertumbuhan epitaksi suhu tinggi. Ketika manufaktur semikonduktor SiC beralih ke wafer yang lebih besar dan kontrol proses yang lebih ketat, desain dan kinerja material komponen reaktor internal menjadi semakin penting.

Memahami Ruang Reaksi LPE

LPE (Liquid Phase Epitaxy) adalah teknik pertumbuhan kristal yang digunakan dalam pembuatan semikonduktor. Dalam sistem epitaksi SiC, ruang reaksi beroperasi dalam kondisi yang sangat menuntut yang melibatkan:

• Suhu tinggi
• Gas proses reaktif
• Siklus termal yang panjang
• Kontrol kontaminasi yang ketat
• Persyaratan aliran gas yang stabil

Sistem epitaksi SiC modern seperti reaktor LPE sangat bergantung pada struktur medan termal yang stabil dan manajemen aliran gas di dalam ruang reaksi. Bahkan variasi kecil dalam distribusi suhu atau keseragaman aliran gas dapat secara langsung mempengaruhi kualitas lapisan epitaksi dan konsistensi wafer.

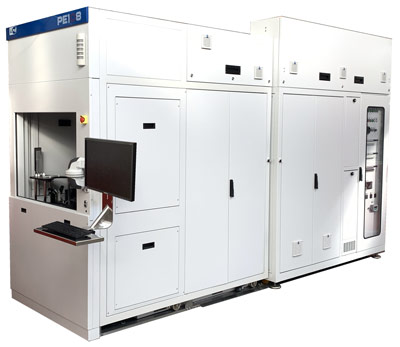

Reaktor epitaksi LPE PE1O6 SiC, sistem dinding panas horizontal yang digunakan untuk pertumbuhan wafer SiC tingkat lanjut.

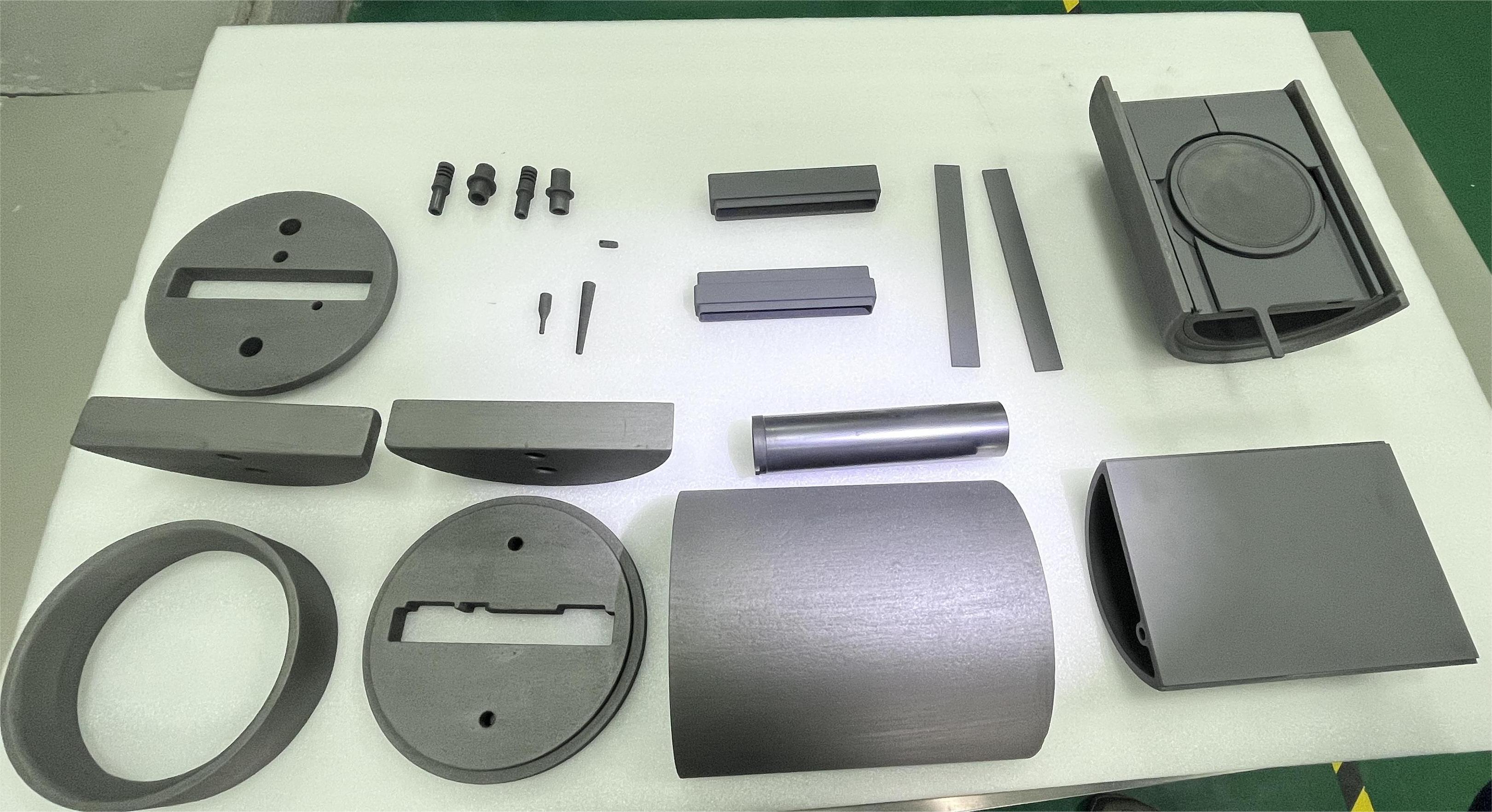

Di dalam ruangan, beberapa komponen berbasis grafit bekerja sama untuk menciptakan lingkungan termal dan kimia yang terkendali untuk pertumbuhan epitaksi. Halfmoon merupakan salah satu komponen struktur pendukung tersebut.

Mengapa Disebut “Halfmoon”?

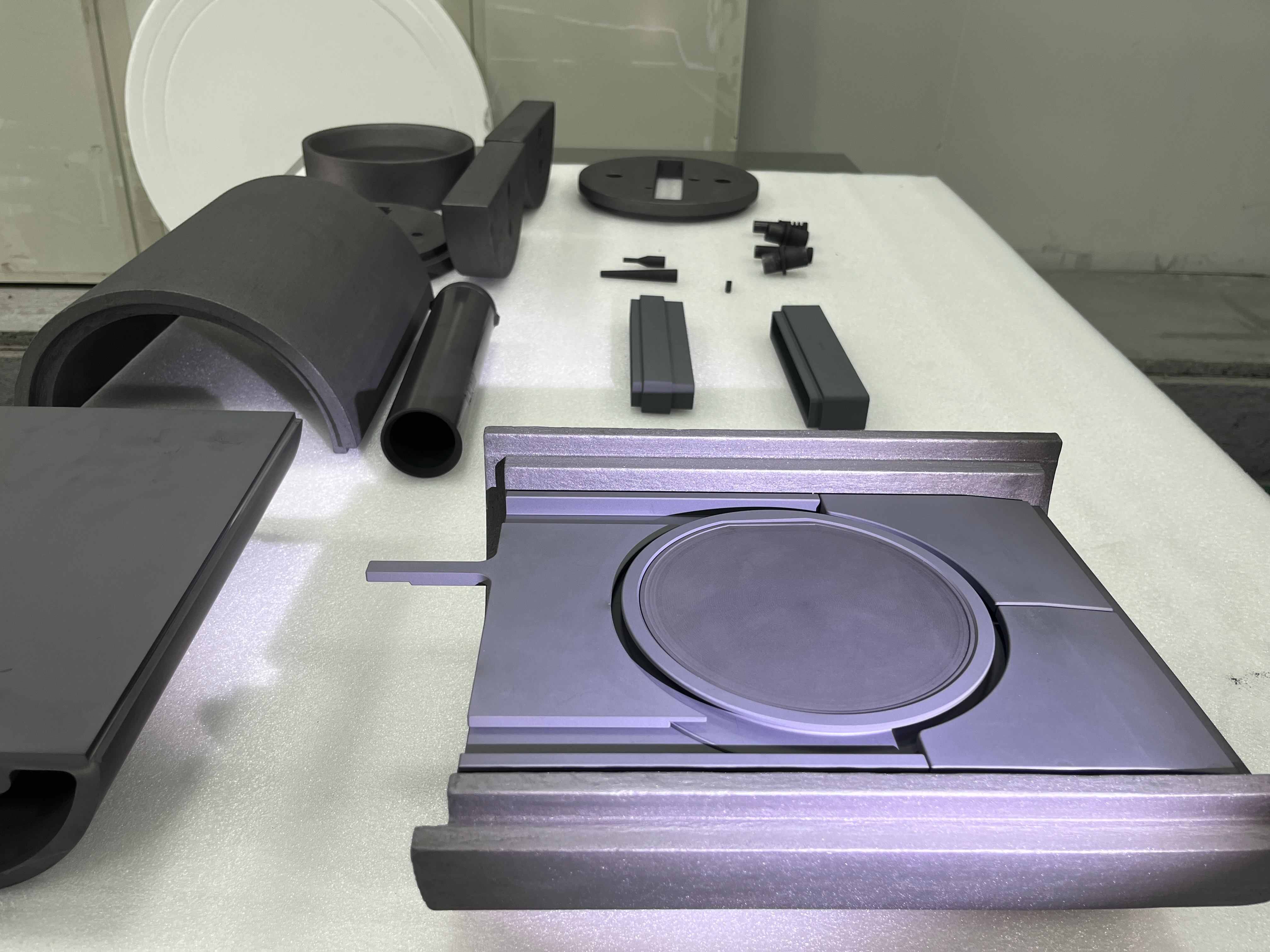

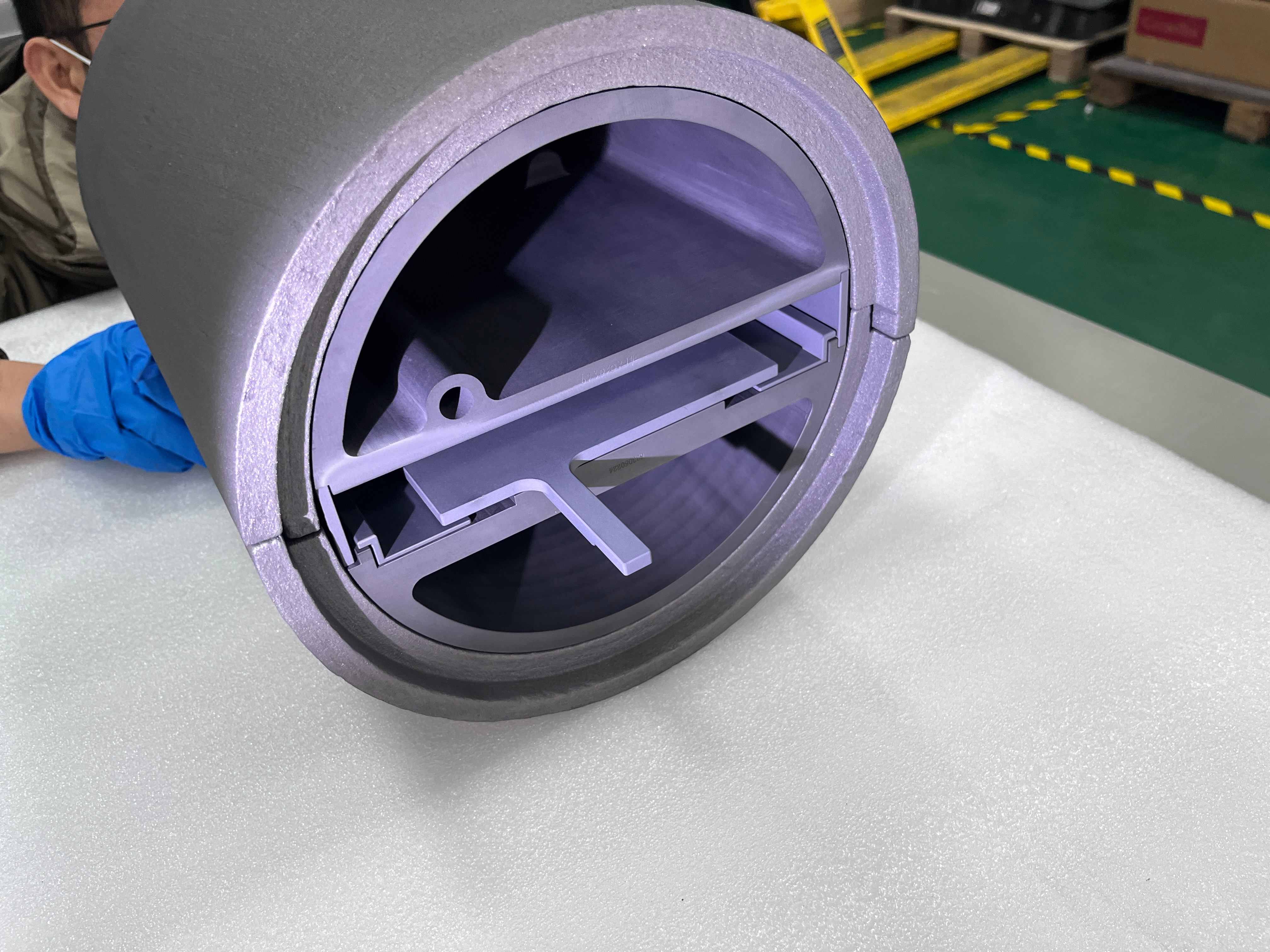

Bagian ini mendapatkan namanya terutama dari bentuknya. Pada banyak reaktor LPE, komponennya terlihat mirip struktur setengah lingkaran atau bulan sabit jika dipasang di sekitar area zona panas.

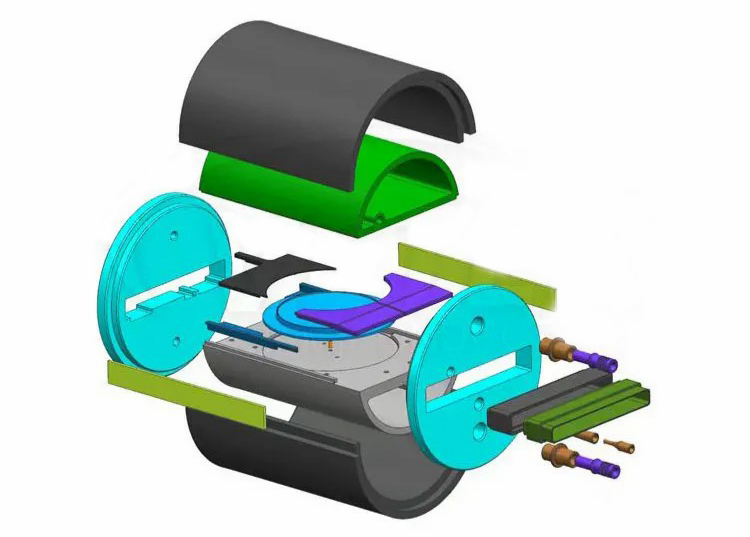

Produsen peralatan yang berbeda menggunakan desain yang sedikit berbeda. Beberapa bagian Halfmoon lebih tebal, beberapa memiliki struktur pendukung tambahan, dan beberapa terhubung langsung dengan rakitan berputar di dalam ruangan.

Dalam sistem reaktor sebenarnya, geometri biasanya dioptimalkan bersama dengan medan termal dan tata letak ruang daripada mengikuti satu standar universal.

Fungsi Komponen Halfmoon

Meskipun desain reaktor berbeda, komponen Halfmoon umumnya berkontribusi pada beberapa fungsi penting.

1. Struktur Pendukung Reaktor

Di dalam reaktor epitaksi, banyak bagian grafit mengembang dan menyusut berulang kali selama siklus pemanasan. Oleh karena itu, stabilitas mekanis komponen pendukung internal menjadi penting selama produksi berlangsung lama.

Dalam beberapa desain reaktor, Halfmoon membantu mempertahankan posisi relatif struktur ruang di dekatnya dalam kondisi pengoperasian suhu tinggi. Bahkan sedikit deformasi dapat mempengaruhi kesejajaran ruang atau pengulangan proses.

2. Membantu Kestabilan Aliran Gas

Perilaku aliran gas di dalam reaktor SiC lebih rumit dibandingkan yang terlihat dari luar. Pada suhu tinggi, perubahan struktural yang relatif kecil di dalam ruangan dapat mengubah kondisi aliran lokal.

Tergantung pada platform reaktor, Halfmoon secara tidak langsung dapat mempengaruhi pergerakan gas proses di sekitar wilayah zona panas. Inilah salah satu alasan mengapa geometri ruang internal sering kali dioptimalkan secara hati-hati selama pengembangan reaktor.

3. Koordinasi Medan Termal

Sistem epitaksi modern memerlukan gradien termal yang dikontrol dengan cermat. Susunan komponen grafit di dalam ruangan mempengaruhi distribusi panas dan efisiensi termal.

Komponen Halfmoon secara tidak langsung dapat mempengaruhi:

• Refleksi panas
• Keseimbangan termal
• Stabilitas suhu lokal
• Kinerja pelindung termal

Hal ini menjadi semakin penting untuk pemrosesan wafer ukuran besar.

4. Sistem Pendukung Rotasi Mekanik

Beberapa sistem LPE menggunakan rakitan berputar untuk meningkatkan keseragaman deposisi selama pertumbuhan epitaksi. Dalam konfigurasi ini, Halfmoon Bawah dapat diintegrasikan dengan struktur berputar atau pendukung terdekat di dalam ruangan.

Persyaratan mekanis bisa menjadi sangat berat karena reaktor harus beroperasi terus menerus pada suhu tinggi dan kondisi reaktif secara kimia.

Mengapa Grafit Masih Banyak Digunakan dalam Sistem Reaktor

Bahkan saat ini, grafit tetap menjadi salah satu bahan paling praktis untuk aplikasi medan termal semikonduktor. Ini relatif ringan, dapat dikerjakan menjadi bentuk yang kompleks, dan mempertahankan sifat stabil pada suhu di mana banyak logam akan rusak.

Bagi produsen reaktor, keuntungan lainnya adalah grafit merespons dengan baik terhadap pemesinan presisi, yang penting untuk komponen yang dipasang di dalam ruang ruang sempit.

Pada saat yang sama, grafit telanjang juga memiliki keterbatasan. Di bawah paparan jangka panjang terhadap gas proses reaktif dan siklus termal berulang, permukaan dapat terdegradasi atau menghasilkan partikel secara bertahap. Oleh karena itu, struktur grafit berlapis sekarang umum digunakan dalam sistem epitaksi SiC modern.

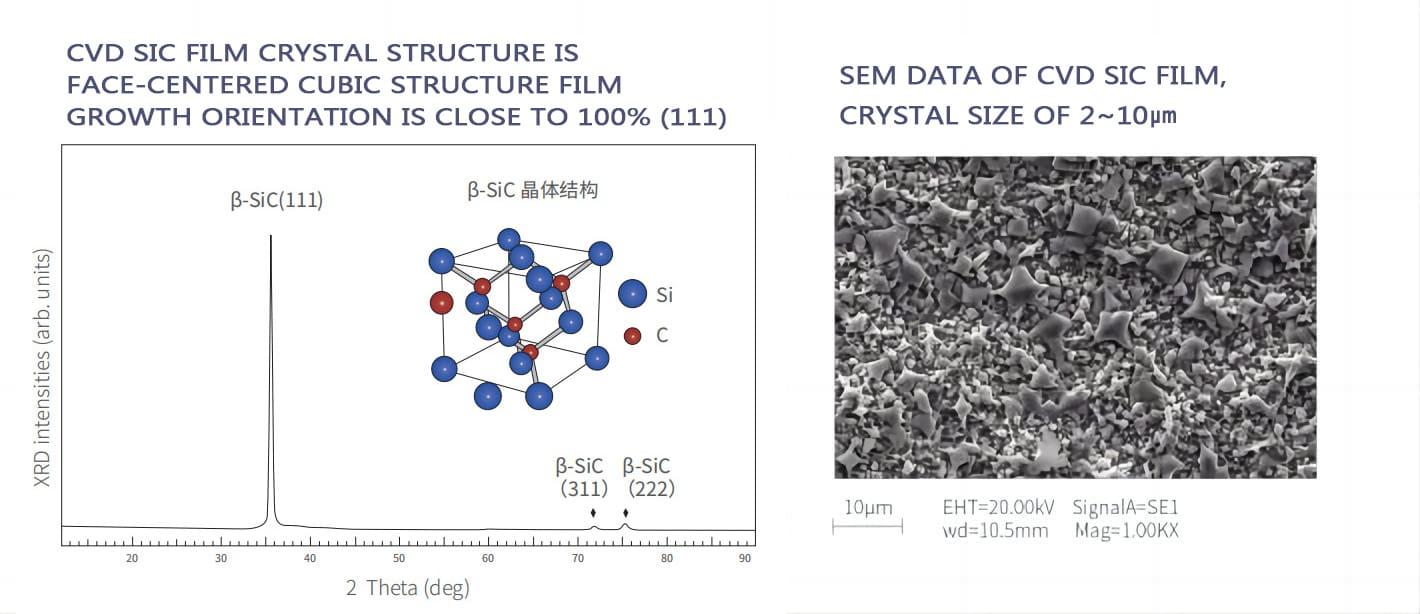

Peran Lapisan SiC CVD

Lapisan CVD SiC (Chemical Vapor Deposition Silicon Carbide) banyak digunakan pada komponen reaktor grafit dalam sistem epitaksi SiC.

Lapisan tersebut membentuk lapisan pelindung padat pada permukaan grafit, membantu meningkatkan:

• Ketahanan korosi
• Kemurnian permukaan
• Ketahanan aus
• Kinerja kejutan termal
• Stabilitas proses

Komponen grafit berlapis SiC kini banyak ditemukan di:

• Reseptor
• Pembawa wafer
• Liner ruang
• Komponen aliran gas
• Pertemuan setengah bulan

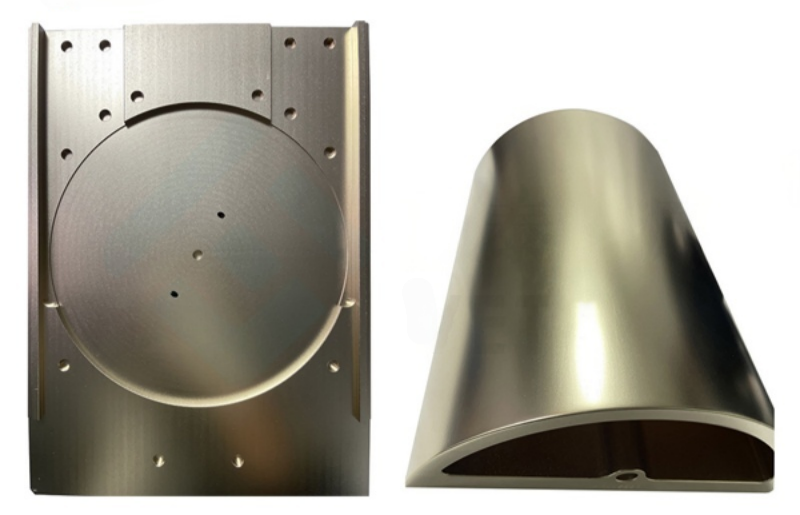

Mengapa Semakin Banyak Perusahaan Mempelajari Pelapisan TaC

Dalam beberapa tahun terakhir, pelapisan TaC mulai menarik lebih banyak perhatian dalam aplikasi medan termal semikonduktor tingkat lanjut, terutama dalam proses SiC suhu tinggi.

Salah satu alasannya adalah bahwa beberapa sistem pertumbuhan kristal generasi mendatang beroperasi dalam kondisi di mana bahan pelapis konvensional mungkin menghadapi tekanan termal dan kimia yang lebih besar dalam siklus proses yang panjang.

Dibandingkan dengan pelapis SiC tradisional, TaC umumnya menunjukkan stabilitas kimia yang lebih kuat pada suhu yang sangat tinggi. Oleh karena itu, para peneliti dan produsen peralatan terus mengevaluasi potensinya untuk sistem reaktor suhu tinggi di masa depan.

Bahan Isolasi Termal Di Sekitar Reaktor

Selain bagian grafit struktural, bahan isolasi termal juga sangat mempengaruhi kinerja reaktor.

Sistem semikonduktor sering menggunakan:

• Grafit lembut terasa
• Grafit kaku terasa
• Serat karbon berbahan dasar PAN
• Bahan isolasi komposit karbon

Bahan-bahan ini membantu mengurangi kehilangan panas dan menjaga kestabilan distribusi suhu selama siklus pertumbuhan yang panjang.

Meningkatnya Permintaan Epitaksi SiC Modern

Ketika industri SiC beralih ke platform wafer 200 mm, komponen reaktor internal menghadapi persyaratan yang semakin ketat untuk stabilitas termal, presisi dimensi, dan pengendalian kontaminasi.

Pesatnya perkembangan kendaraan listrik, sistem energi terbarukan, dan elektronika daya frekuensi tinggi mempercepat permintaan wafer SiC.

Seiring bertambahnya ukuran wafer dari platform 4 inci menjadi 6 inci dan 8 inci, komponen reaktor harus memenuhi persyaratan yang lebih ketat untuk:

• Presisi dimensi
• Keseragaman lapisan
• Stabilitas termal
• Kontrol kemurnian
• Keandalan mekanis

Bahkan komponen ruang pendukung seperti rakitan Halfmoon menjadi lebih menuntut secara teknis.

Kesimpulan

Halfmoon mungkin tampak sebagai struktur grafit yang relatif sederhana di dalam ruang reaksi LPE, namun berkontribusi terhadap beberapa aspek penting operasi reaktor, termasuk stabilitas termal, koordinasi aliran gas, dan dukungan mekanis.

Evolusinya juga mencerminkan tren yang lebih luas dalam manufaktur semikonduktor: suhu yang lebih tinggi, proses yang lebih bersih, wafer yang lebih besar, dan rekayasa material yang lebih maju.

Seiring dengan terus berkembangnya teknologi epitaksi SiC, komponen reaktor dan teknologi pelapisan kemungkinan akan menjadi lebih terspesialisasi dan didorong oleh kinerja.
