Mengapa Pelapisan TaC Menjadi Pilihan Utama untuk Komponen Grafit Semikonduktor

Ketika industri semikonduktor mendorong diameter wafer yang lebih besar, suhu pengoperasian yang lebih tinggi, dan anggaran kontaminasi yang semakin ketat, permintaan terhadap komponen grafit telah meningkat pesat. Crucible, susceptor, heater, guide ring, dan seed holder tidak lagi diharapkan hanya mampu menahan panas—mereka juga harus mempertahankan bentuknya, menekan pelepasan pengotor, dan bertahan dalam jangka waktu lama di atmosfer yang sangat reaktif.

Untuk mengatasi tantangan ini, pelapis tantalum karbida (TaC) Deposisi Uap Kimia (CVD) telah muncul sebagai solusi yang sangat menjanjikan untuk melindungi bagian grafit di lini produksi semikonduktor canggih. Artikel ini membahas mengapa pelapisan TaC semakin menarik perhatian, dan bagaimana pelapisan tersebut berkontribusi pada proses yang lebih stabil, masa pakai komponen yang lebih lama, dan efisiensi produksi yang lebih baik secara keseluruhan.

Mengapa Komponen Grafit Membutuhkan Lapisan Pelindung

Grafit telah lama menjadi bahan pilihan untuk perangkat keras semikonduktor suhu tinggi, berkat konduktivitas termalnya yang baik, kepadatan rendah, dan kemudahan pemesinan. Namun grafit telanjang memiliki kelemahan yang terkenal ketika terkena kondisi keras di dalam ruang proses:

• Degradasi permukaan pada suhu ekstrim
• Serangan kimia dari hidrogen, amonia, dan gas reaktif lainnya
• Pelepasan partikel karbon
• Migrasi pengotor ke dalam kristal yang sedang tumbuh atau film epitaksi
• Penyimpangan dimensi bertahap setelah banyak siklus termal

Masalah-masalah ini menjadi sangat penting dalam proses seperti:

• Pertumbuhan massal SiC melalui PVT
• epitaksi SiC
• GaN MOCVD
• pertumbuhan kristal AlN
• Pengaturan medan termal suhu tinggi

Dengan penyusutan geometri perangkat dan persyaratan kinerja yang semakin ketat, kontaminasi kecil atau sedikit keausan pada bagian grafit dapat secara langsung memengaruhi hasil wafer dan keandalan akhir perangkat.

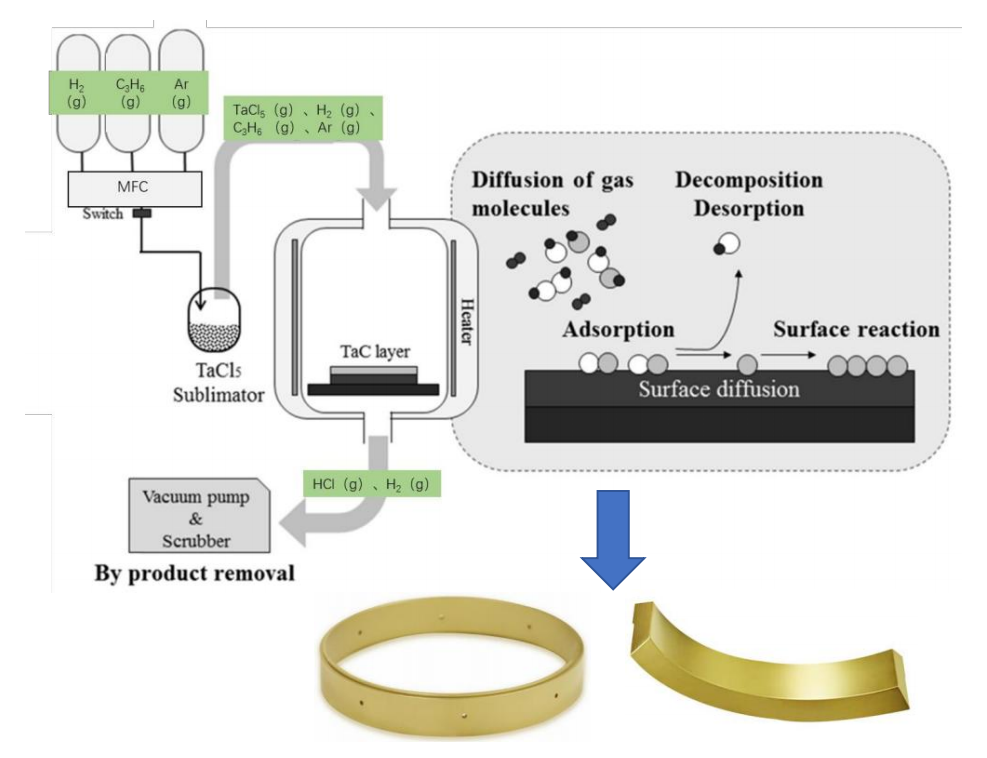

Apa Sebenarnya Lapisan TaC Itu?

Tantalum karbida (TaC) adalah keramik ultra-tahan api dengan titik leleh sekitar 3.880°C—salah satu yang tertinggi yang diketahui. Ini memadukan stabilitas termal yang luar biasa dengan kelembaman kimia yang luar biasa, menjadikannya kandidat alami untuk melindungi permukaan grafit yang menghadapi lingkungan semikonduktor agresif.

Daripada menggantikan grafit seluruhnya, TaC diaplikasikan sebagai lapisan padat dan tipis melalui CVD. Ini memberi Anda yang terbaik dari kedua dunia:

• Grafit memasok konduktivitas termal, massa rendah, dan dukungan mekanis.
• Lapisan TaC bertindak sebagai penghalang kuat terhadap erosi kimia dan keluarnya gas pengotor.

Hasil akhirnya adalah komponen yang dapat bertahan dalam kondisi yang akan dengan cepat mendegradasi grafit biasa.

Manfaat Utama Pelapisan CVD TaC

(1) Kekokohan Suhu Tinggi yang Luar Biasa

Banyak proses semikonduktor berjalan antara 1.500°C dan jauh di atas 2.500°C—suhu yang mendorong sebagian besar material hingga mencapai batasnya. TaC mempertahankan integritas strukturalnya pada rentang ini, dan secara efektif mengisolasi grafit yang mendasarinya dari degradasi termal pada banyak siklus produksi.

(2) Ketahanan Kimia Unggul

Salah satu fitur TaC yang menonjol adalah kemampuannya menahan spesies gas korosif yang menggerogoti lapisan lain. Dalam praktiknya, lapisan ini menunjukkan ketahanan yang jauh lebih baik dibandingkan lapisan pelindung konvensional ketika terkena:

• Hidrogen (H₂)
• Amonia (NH₃)
• Uap silikon
• Uap logam reaktif

Daya tahan bahan kimia yang ditingkatkan ini berarti penggantian suku cadang yang lebih sedikit dan proses produksi yang lebih dapat diprediksi.

(3) Risiko Kontaminasi Lebih Rendah

Karena target kualitas kristal dan kepadatan cacat menjadi lebih ketat, menjaga kebersihan lingkungan proses adalah hal yang terpenting. Lapisan TaC yang tertimbun dengan baik membentuk penghalang yang hampir kedap air yang membantu mengurangi:

• Pelepasan karbon dari badan grafit
• Difusi pengotor logam
• Pengelupasan partikel
• Permukaan menjadi kasar seiring berjalannya waktu

Kondisi yang lebih bersih mendukung kristal berkualitas lebih tinggi dan kemampuan pengulangan yang lebih baik.

(4) Umur Layanan yang Diperpanjang

Mengganti suku cadang medan termal memerlukan biaya yang mahal—tidak hanya dari segi material, namun juga waktu henti dan upaya kualifikasi ulang. Karena lapisan TaC memperlambat korosi dan keausan permukaan dengan sangat efektif, banyak komponen grafit yang dilapisi bertahan lebih lama dibandingkan komponen yang tidak dilapisi. Hal ini berarti lebih sedikit gangguan dan menurunkan biaya operasional secara keseluruhan.

(5) Daya Rekat Kuat pada Substrat

Proses CVD modern menyimpan atom TaC demi atom ke permukaan grafit, menghasilkan ikatan antar muka yang sangat baik. Tidak seperti pelapis mekanis atau pelapis yang disemprotkan, CVD memberi Anda:

• Struktur mikro yang padat dan bebas pori
• Ketebalan seragam bahkan pada bentuk yang rumit
• Daya rekat andal yang tahan terhadap siklus termal berulang
• Cakupan sudut dan ceruk yang bagus

Ketangguhan ini sangat penting dalam lingkungan produksi di mana konsistensi tidak dapat dinegosiasikan.

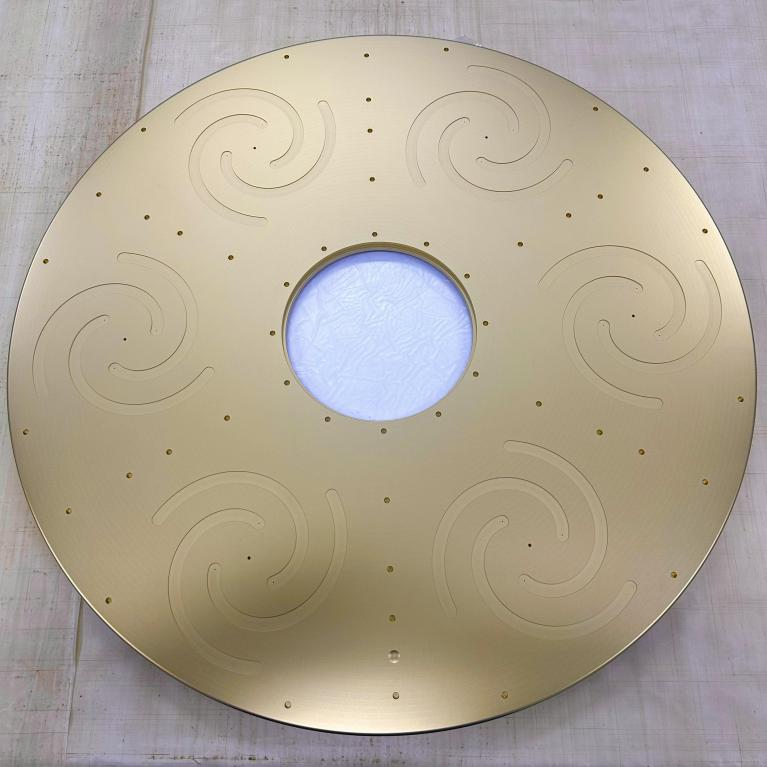

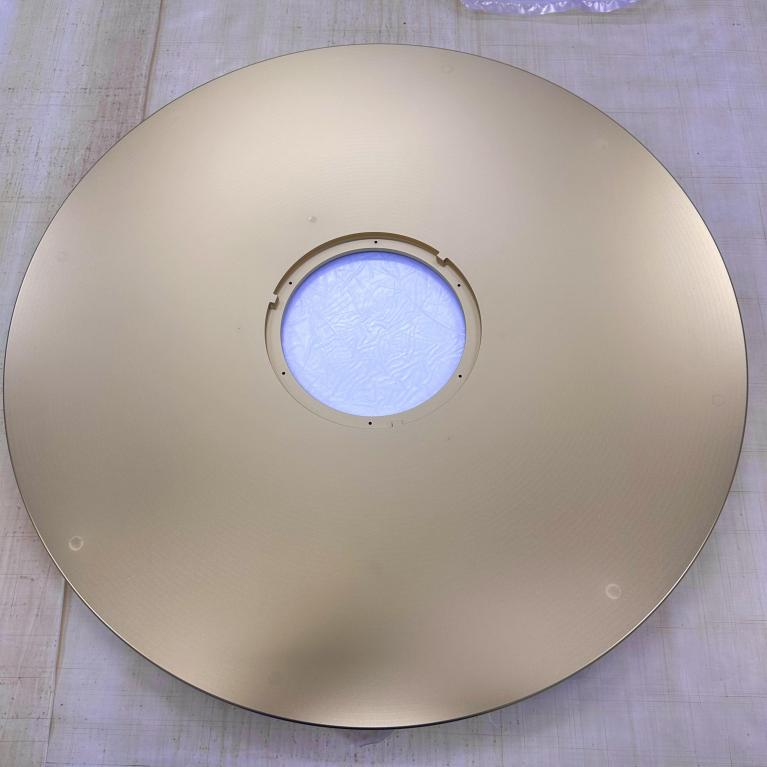

Penggunaan Khas Bagian Grafit Berlapis TaC

Seiring dengan semakin matangnya teknologi, komponen berlapis TaC semakin banyak digunakan dalam aplikasi semikonduktor. Contoh umum meliputi:

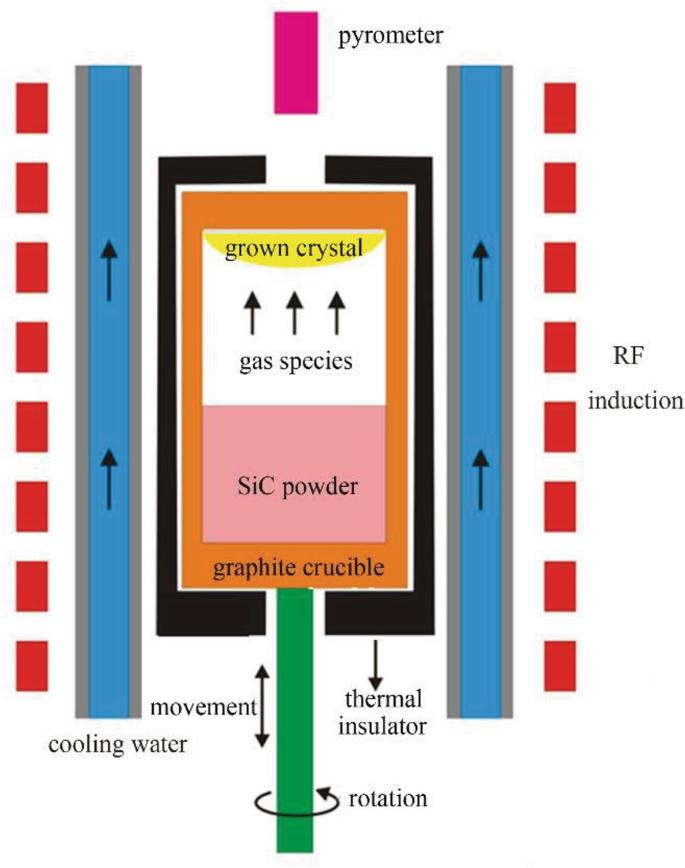

Pertumbuhan Kristal SiC (PVT)

Cawan lebur berlapis TaC, tempat benih, cincin pemandu, dan cincin wadah kini banyak digunakan untuk mengurangi kotoran di dalam ruang pertumbuhan sekaligus memperpanjang masa pakai perangkat keras zona panas.

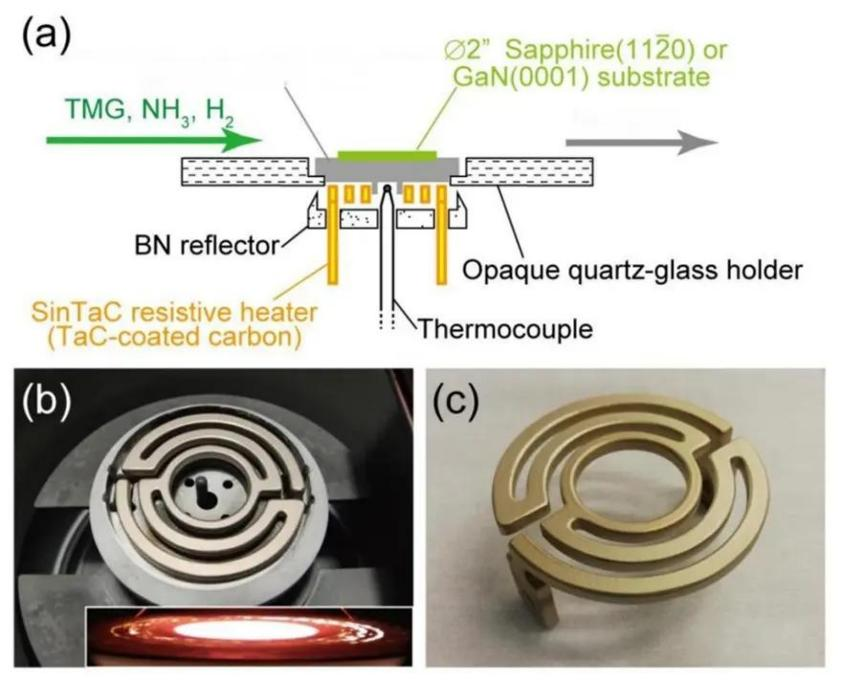

Sistem MOCVD GaN

Pemanas grafit dengan lapisan TaC menghasilkan output termal yang stabil dan menahan korosi dari amonia dan hidrogen selama epitaksi GaN, membantu menjaga profil suhu seragam selama penggunaan jangka panjang.

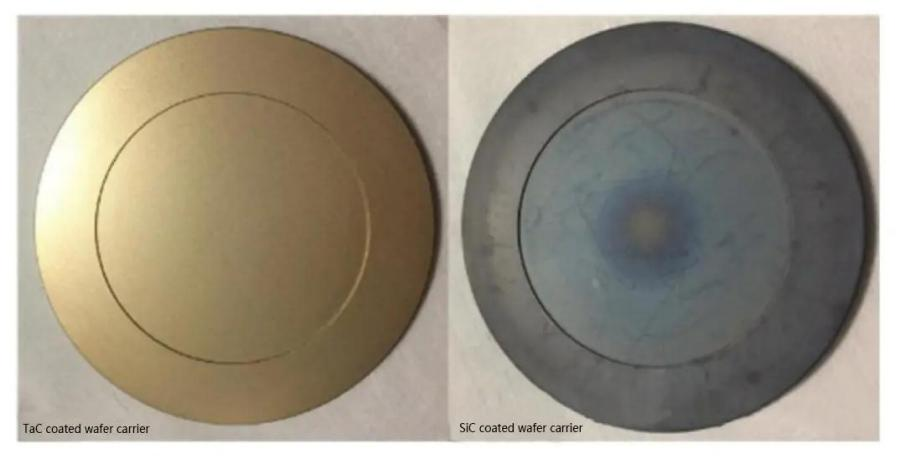

Reseptor Epitaksi (Pembawa Wafer)

Mereka yang rentan mengalami guncangan termal berulang dan paparan gas korosif. Lapisan TaC memberi mereka peluang lebih baik untuk bertahan dalam banyak proses tanpa kerusakan permukaan.

Peralatan Semikonduktor Suhu Tinggi Lainnya

Kegunaan tambahan termasuk pertumbuhan kristal AlN, epitaksi silikon, komponen medan termal umum, dan bahkan beberapa alat pemrosesan keramik canggih.

Mengapa Metode CVD Penting

Tidak semua lapisan TaC diciptakan sama. Di antara berbagai teknik deposisi, CVD secara luas dianggap sebagai standar emas untuk pekerjaan tingkat semikonduktor karena menghasilkan:

• Kepadatan sangat tinggi dan porositas rendah
• Kemurnian luar biasa (penting untuk proses yang sensitif terhadap kontaminasi)
• Kontrol ketebalan yang tepat dan dapat diulang
• Cakupan seragam pada geometri bagian yang kompleks
• Ikatan kuat pada substrat grafit

Untuk aplikasi yang mengutamakan konsistensi dan keandalan, CVD merupakan pilihan yang tepat.

Melihat ke Depan: Peran Grafit Berlapis TaC

Dengan pergeseran industri ke arah:

• Wafer SiC 8 inci
• Perangkat GaN berdaya lebih tinggi
• Semikonduktor majemuk yang lebih maju
• Kampanye produksi yang lebih lama
• Persyaratan kebersihan yang lebih ketat

komponen grafit hanya akan menghadapi tekanan yang lebih besar. Pelapisan TaC tidak hanya sekedar lapisan pelindung—lapisan ini semakin dipandang sebagai faktor pendukung utama dalam manufaktur generasi berikutnya. Perusahaan yang serius dalam meningkatkan hasil, memaksimalkan waktu kerja alat, dan memperpanjang umur komponen sudah melihat grafit berlapis TaC sebagai bagian strategis dari optimalisasi proses jangka panjang mereka.

Kesimpulan

Meningkatnya penggunaan lapisan TaC mencerminkan kenyataan sederhana: industri semikonduktor membutuhkan bahan yang dapat memenuhi kondisi yang semakin menuntut. Dengan memadukan keunggulan termal grafit dan ketahanan kimia tantalum karbida, suku cadang berlapis CVD-TaC menawarkan jalur praktis untuk mengurangi kontaminasi, masa pakai komponen lebih lama, dan proses produksi lebih stabil. Seiring dengan kemajuan pertumbuhan kristal dan teknologi epitaksi, pelapis TaC siap memainkan peran yang lebih besar di berbagai langkah manufaktur semikonduktor.

Pertanyaan yang Sering Diajukan

1. Apakah lapisan TaC lebih baik daripada grafit biasa?

Untuk sebagian besar proses semikonduktor suhu tinggi, ya—lapisan TaC memberikan perlindungan yang jauh lebih baik terhadap korosi, kontaminasi, dan keausan mekanis, yang biasanya berarti masa pakai lebih lama.

2. Industri manakah yang menggunakan grafit berlapis TaC?

Terutama manufaktur semikonduktor, termasuk pertumbuhan kristal SiC, GaN MOCVD, epitaksi silikon, dan sistem medan termal canggih.

3. Mengapa CVD lebih disukai untuk menerapkan TaC?

CVD menghasilkan lapisan yang padat dan memiliki kemurnian tinggi dengan daya rekat yang sangat baik dan keseragaman ketebalan—persis seperti yang dibutuhkan oleh aplikasi semikonduktor yang menuntut.

4. Jenis bagian grafit apa yang dapat dilapisi dengan TaC?

Kandidat yang umum termasuk cawan lebur, susceptor, tempat benih, cincin pemandu, pemanas, baki, dan bagian grafit lainnya yang terkena suhu tinggi dan gas reaktif.
