Mengoptimalkan Kinerja MicroLED dengan Substrat SiC dan Pelapisan Tingkat Lanjut

Q1: Mengapa MicroLED semakin mengandalkan substrat SiC?

Ini sebagian besar merupakan perjuangan melawan panas dan kelemahan struktural. Meskipun safir adalah pilihan lama, Silicon Carbide (SiC) mengambil alih karena konduktivitas termalnya berada pada tingkat yang lebih tinggi. Hal ini penting karena dalam aplikasi MicroLED berdaya tinggi, Anda tidak boleh mengalami "penurunan efisiensi" yang disebabkan oleh panas berlebih. Tapi ada yang lebih dari sekedar tetap tenang. Pencocokan kisi antara SiC dan lapisan LED sangat rapat—jauh lebih baik daripada silikon. Ketepatan ini mengurangi cacat sejak awal, menjadikan substrat SiC sebagai fondasi yang logis, meski lebih premium, untuk tampilan yang benar-benar tahan lama.

Q2: CVD SiC vs. Sintered SiC: Mana yang benar-benar unggul dalam produksi MicroLED?

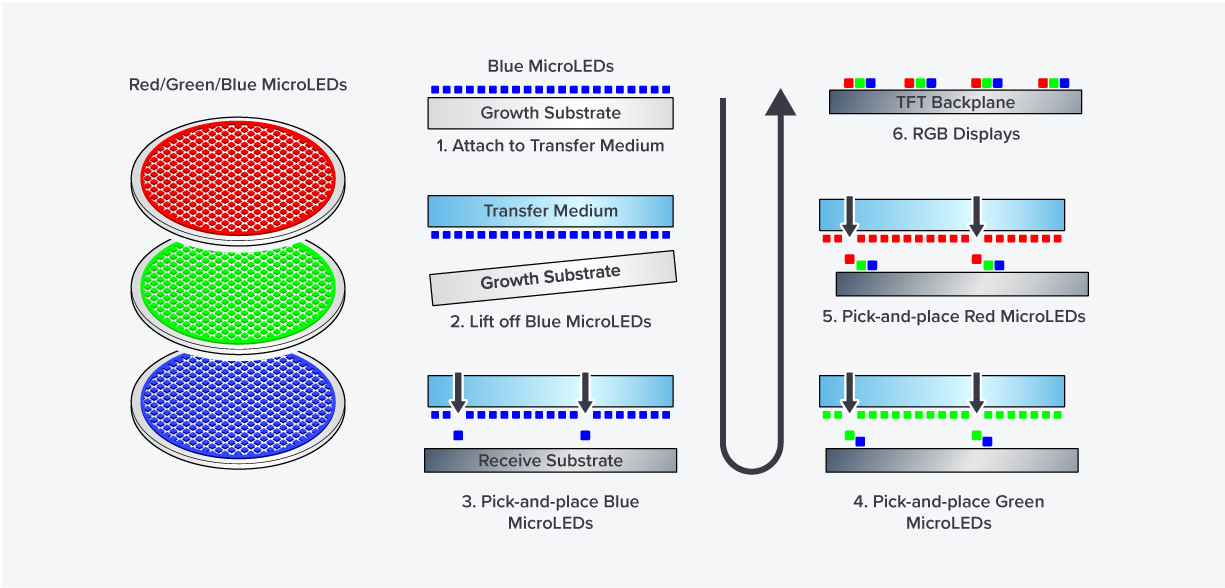

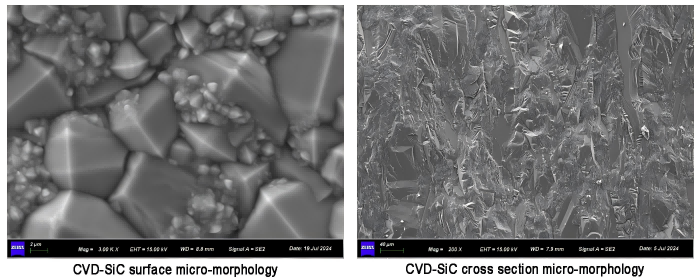

Meskipun keduanya memiliki tempatnya masing-masing, CVD (Chemical Vapour Deposition) SiC adalah standar emas di sini. Mengapa? Karena hampir bebas pori dan sangat murni. SiC yang disinter memang kuat, tetapi pori-pori mikroskopis kecil tersebut dapat merusak proses semikonduktor yang rumit. Jika Anda menginginkan pertumbuhan MOCVD dengan hasil tinggi, permukaan CVD SiC yang sangat halus dan memiliki kemurnian tinggi tidak dapat dinegosiasikan.

Q3: Apa yang membuat pelapisan TaC sangat penting dalam proses MOCVD?

Bayangkan Tantalum Carbide (TaC) sebagai pelindung berteknologi tinggi. Lingkungan MOCVD sangat brutal—panas ekstrem dan bahan kimia agresif adalah hal biasa. Lapisan TaC membentuk penghalang kokoh yang mencegah peralatan terkorosi atau melepaskan partikel. Ini bukan hanya tentang membuat perangkat keras bertahan lebih lama; ini tentang menjaga lingkungan pertumbuhan tetap murni sehingga LED itu sendiri sempurna.

Q4: Komponen SiC spesifik manakah yang "berhasil atau rusak" untuk peralatan MicroLED?

Pengangkat berat adalah susceptor, cincin, dan pembawa wafer (atau disk). Komponen-komponen ini berada tepat di garis api selama pertumbuhan epitaksial. Dengan memperlakukan bagian-bagian ini dengan CVD SiC atau TaC, Anda memastikan distribusi panas yang seragam dan ketahanan terhadap bahan kimia. Jika bagian ini gagal atau berfluktuasi, hasil perangkat Anda akan menurun.

5. Apa penyebab rendahnya tingkat hasil MicroLED? Bagaimana bahan mempengaruhi tingkat hasil?

Sejujurnya, hasil yang rendah adalah "gajah di dalam ruangan" untuk penskalaan MicroLED. Sebagian besar kegagalan produksi ini disebabkan oleh dua hal: tekanan panas yang sangat besar dan partikel-partikel liar yang mengganggu yang masuk selama pertumbuhan. Di sinilah pemilihan material menjadi penentu permainan. Dengan beralih ke substrat SiC premium dan memasukkan komponen berlapis TaC, pada dasarnya Anda membangun benteng terhadap kerusakan. Bahan-bahan ini menciptakan lingkungan yang kokoh dan dapat diprediksi sehingga menjaga wafer tidak retak atau melengkung di bawah tekanan. Pendeknya? Bahan yang lebih baik berarti lebih sedikit "kerusakan" dan jalur produksi massal yang lebih mulus.

Q6: Bisakah kita benar-benar menghilangkan kontaminasi partikel di MOCVD?

"Hilangkan" adalah kata yang kuat, tapi Anda pasti bisa meminimalkannya. Komponen standar sering kali terdegradasi dan "melepaskan" partikel seiring waktu. Pelapis seperti TaC atau CVD SiC menciptakan permukaan yang lembam secara kimiawi, halus seperti kaca, dan tidak mengelupas. Kebersihan inilah yang membedakan MicroLED berperforma tinggi dari MicroLED yang rusak.

Q7: SiC vs. Safir vs. Silikon: Perincian singkat.

SiC:Pilihan premium. Ini menangani panas seperti seorang profesional dan sangat cocok dengan kisi-kisinya, meskipun harganya lebih mahal.

Safir:Veteran yang ramah anggaran. Ini tersedia secara luas tetapi kesulitan dengan pembuangan panas dan tingkat kerusakan yang lebih tinggi.

Silikon:Sangat bagus untuk diintegrasikan dengan perangkat elektronik yang sudah ada, tetapi ketidaksesuaian termal sering kali menyebabkan lapisan retak atau kinerja buruk.

Q8: Bagaimana MicroLED cocok dengan masa depan semikonduktor generasi ketiga?
MicroLED adalah "aplikasi mematikan" untuk material generasi ketiga seperti GaN dan SiC. Kami melihat masa depan yang ditentukan oleh kecerahan luar biasa dan konsumsi daya yang sangat rendah. Baik itu kacamata AR/VR generasi berikutnya atau tampilan otomotif dengan kontras tinggi, sinergi antara substrat SiC dan lapisan pelindung akan menjadi tulang punggung keandalan industri.
