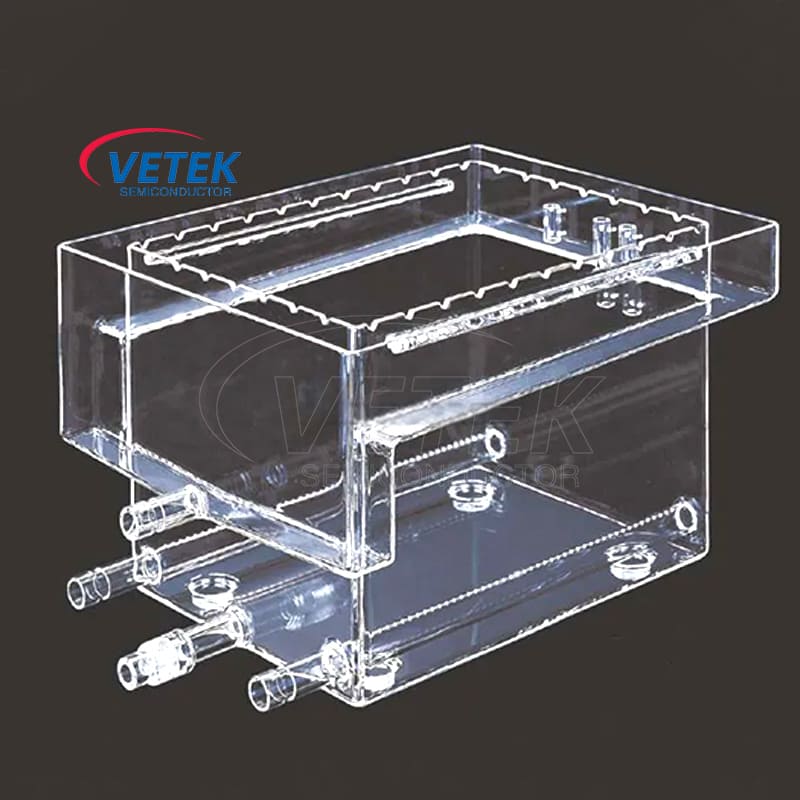

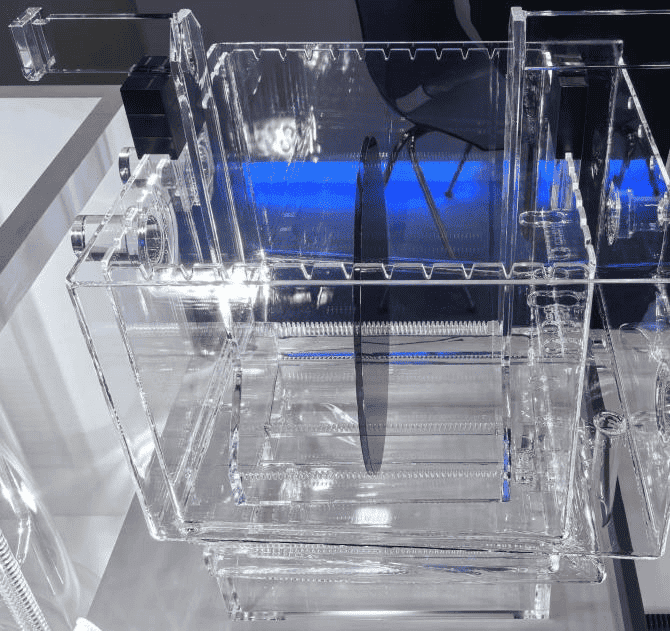

Bath kuarsa semikonduktor

Kuartz Bath Vetek Semiconductor dirancang untuk membersihkan dan memproses wafer silikon dan banyak digunakan dalam semikonduktor, fotovoltaik, dan bidang lainnya. Bawah kuarsa untuk semikonduktor terbuat dari bahan kuarsa dengan kemurnian tinggi, memiliki ketahanan suhu tinggi yang sangat baik dan stabilitas kimia, dan dapat bekerja secara stabil dalam suhu tinggi dan lingkungan korosi yang tinggi. Apakah itu membersihkan wafer besar dengan diameter 300mm atau persyaratan khusus dari spesifikasi lainnya, mandi kuarsa semikonduktor dapat memberikan solusi yang efisien dan andal untuk memberdayakan jalur produksi Anda.

Bath kuarsa semikonduktor Fitur Produk

1. Desain kapasitas besar untuk memenuhi kebutuhan pembersihan batch

● Mengakomodasi 50 wafer: Desain standar Bath Quartz semikonduktor mendukung pembersihan hingga 50 wafer pada saat yang sama, sangat meningkatkan efisiensi pembersihan.

● Kompatibel dengan banyak ukuran: mendukung wafer dengan diameter maksimum 300mm, dan juga dapat disesuaikan sesuai dengan kebutuhan. Ukuran lain, seperti 150mm atau 200mm, dapat memenuhi kebutuhan aliran proses yang berbeda.

● Desain modular: cocok untuk silikonwaferdari spesifikasi yang berbeda, mendukung switching cepat, dan secara fleksibel menanggapi berbagai tugas pembersihan.

2. Bahan Kuarsa Katoran Tinggi, Jaminan Kinerja yang Sangat Baik

● Resistensi suhu tinggi: Bahan kuarsa dapat menahan kisaran suhu 0 ° C hingga 1200 ° C, cocok untuk berbagai proses pembersihan termal dan perlakuan panas.

● Resistensi Korosi:Tangki kuarsaDapat menahan korosi asam kuat (seperti HF, HCl) dan alkali yang kuat untuk waktu yang lama, dan sangat cocok untuk pengobatan sirkulasi larutan etsa kimia atau larutan pembersih.

● Kebersihan tinggi: Permukaan dinding bagian dalam tangki kuarsa semikonduktor halus dan tidak memiliki pori -pori, dan tidak akan menyerap partikel atau residu kimia, secara efektif menghindari kontaminasi chip.

3. Kustomisasi fleksibel untuk memenuhi persyaratan proses yang berbeda

● Kustomisasi ukuran: Sesuaikan ukuran, kedalaman, dan kapasitas mandi sesuai dengan kebutuhan pengguna untuk mendukung kebutuhan pembersihan spesifikasi chip khusus.

● Dukungan untuk integrasi otomatis: Kompatibel dengan peralatan otomatisasi industri untuk mencapai operasi pembersihan chip yang sepenuhnya otomatis.

4. Proses presisi tinggi untuk memastikan kualitas produk

● Pengelasan dan pemrosesan yang tepat: Gunakan teknologi pemrosesan canggih untuk memastikan stabilitas dan penyegelan peralatan di bawah suhu tinggi dan lingkungan bertekanan tinggi.

● Desain yang tahan lama: Setelah beberapa tes daya tahan, pastikan bahwa peralatan berkinerja seperti sebelumnya di bawah penggunaan frekuensi tinggi jangka panjang.

● Keandalan Tinggi: Hindari goresan, kerusakan atau kontaminasi silang wafer selama pembersihan, dan tingkatkan laju hasil.

Parameter teknis semikonduktor kuarsa mandi

Skenario yang berlaku dari kuarsa mandi untuk semikonduktor

1. Industri semikonduktor

● Pembersihan Wafer Silikon: Digunakan untuk menghilangkan partikel, lapisan oksida dan residu organik pada permukaan wafer.

● Perawatan cairan etsa: bekerja sama dengan proses etsa kimia untuk secara akurat menghilangkan bahan di area tertentu.

2. Industri fotovoltaik

● Pembersihan sel surya: Hapus polutan yang dihasilkan selama proses produksi dan meningkatkan efisiensi konversi sel.

3. Eksperimen Penelitian Ilmiah

● Ilmu material: Cocok untuk membersihkan sampel eksperimental dengan kemurnian tinggi.

● Pemrosesan mikro-nano: Mendukung berbagai peralatan eksperimental dan aliran proses.

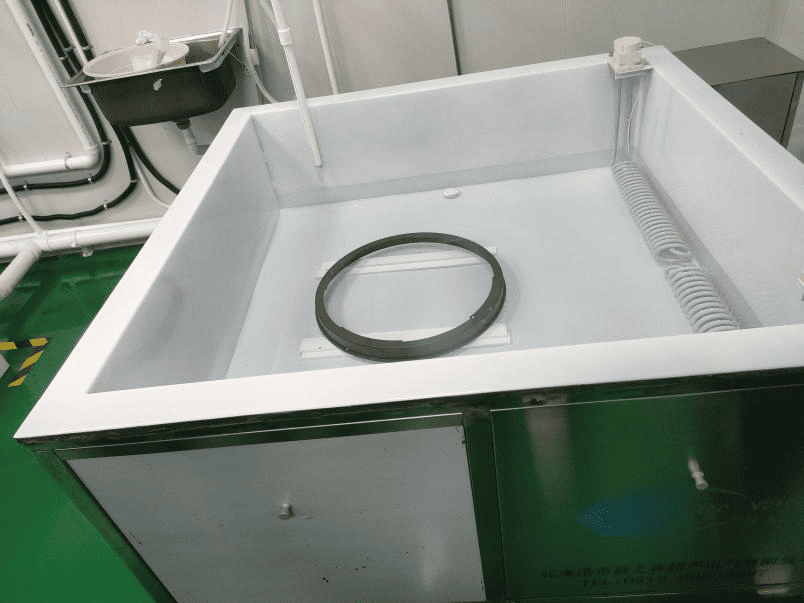

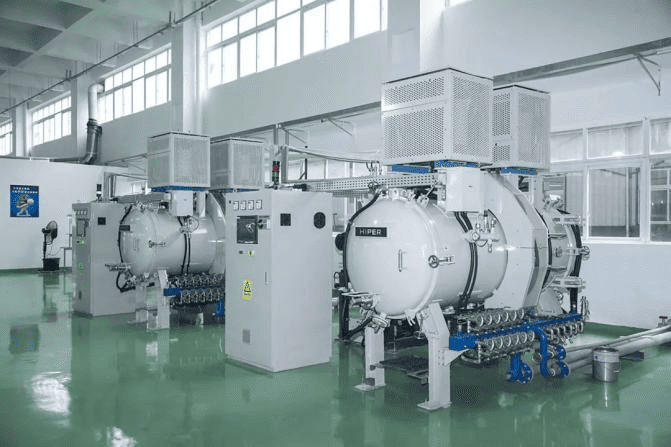

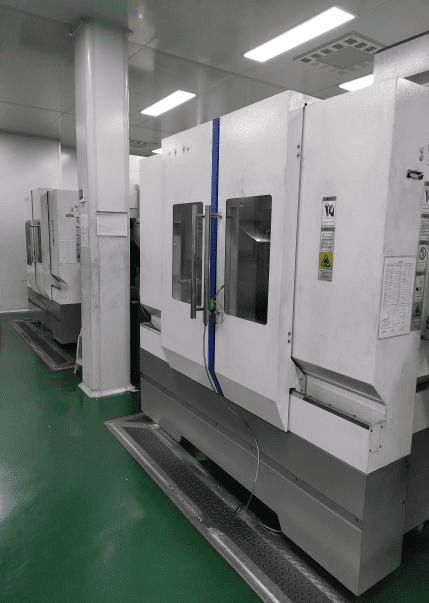

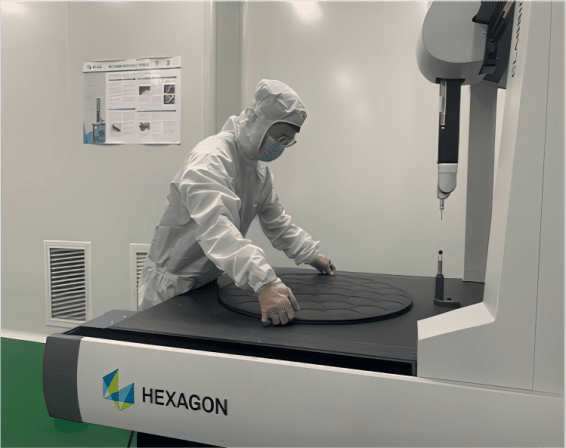

Itu semikonduktor toko produksi kuarsa mandi
