Cawan lebur kuarsa yang menyatu
  • Cawan lebur kuarsa yang menyatuCawan lebur kuarsa yang menyatu
  • Cawan lebur kuarsa yang menyatuCawan lebur kuarsa yang menyatu

Cawan lebur kuarsa yang menyatu

Vetek Semiconductor menyediakan cawan lebur kuarsa yang cepat menyatu untuk industri semikonduktor. Cawan lebur ini terbuat dari kuarsa semikonduktor berkualitas tinggi, menawarkan ketahanan termal yang sangat baik dan stabilitas kimia. Mereka dapat menahan kondisi suhu tinggi yang ekstrem sambil mempertahankan presisi dan konsistensi. Vetek Semiconductor adalah mitra jangka panjang tepercaya Anda di China untuk pemrosesan semikonduktor. Gratis untuk menanyakan kepada kami.

Vetek Semiconductor, produsen profesional terkemuka, bangga menawarkan cawan kuarsa berkualitas tinggi.


Sejekat kuarsa semikonduktor kami dibuat dengan cermat dari kuarsa semikonduktor tingkat tinggi. Pilihan material eksklusif ini memastikan stabilitas dan kemurnian termal yang luar biasa, penting untuk memenuhi persyaratan ketat pemrosesan semikonduktor. Dengan resistensi termal yang luar biasa dan stabilitas kimia, cawan lebur ini dapat menanggung kondisi ekstrem yang lazim di lingkungan manufaktur semikonduktor suhu tinggi. Penggunaan kuarsa kemurnian tinggi menjamin kemurnian kimia yang luar biasa, secara efektif mencegah kotoran mengganggu proses produksi semikonduktor. Akibatnya, cawan kami menunjukkan kinerja dan keandalan yang luar biasa di berbagai proses manufaktur semikonduktor.


Di Vetek Semiconductor, kami memahami pentingnya presisi dan konsistensi dalam manufaktur semikonduktor. Itulah sebabnya celah kuarsa yang menyatu kami dirancang dengan cermat dan diproduksi untuk mematuhi standar paling ketat dari industri semikonduktor. Fokus kami yang tak tergoyahkan pada keseragaman desain memastikan bahwa setiap wadah memberikan kinerja yang konsisten, menjadikannya aset yang sangat diperlukan dalam produksi semikonduktor.


Komitmen kami terhadap keunggulan melampaui kualitas produk. Dengan pengalaman yang luas dan keahlian mendalam di lapangan, semikonduktor Vetek memimpin dalam penelitian dan pengembangan, manufaktur, dan pasokan. Kami berusaha untuk membangun kemitraan jangka panjang dengan pelanggan kami dengan menawarkan solusi khusus yang disesuaikan dengan kebutuhan spesifik mereka, bersama dengan dukungan teknis yang komprehensif. Percayai semikonduktor Vetek untuk semua persyaratan wadah kuarsa semikonduktor Anda.




Parameter untuk materi kuarsa semikonduktor:

Barang 16 " 18 " 20 " 22 " 24 " 26 "ii 28 " 32 "
Diameter luar (mm) D1 404 ± 2 457 ± 3 507 ± 3 556 ± 3 611 ± 3 656 ± 3 705 ± 3 810 ± 3
D2 404 ± 2 457 ± 3 507 ± 3 556 ± 3 611 ± 3 656 ± 3 705 ± 3 810 ± 3
Ketebalan (mm) T1, T2 8,5 ± 2 9 ± 2 10 (-2/+3) 11 (-2/+3) 11 (-2/+3) 12 (-2/+3) 13 (-2/+3) 16 ± 4
Tr 8,5 ± 2 10 ± 2 11 (-2/+3) 12 (-2/+3) 12 (-2/+3) 12 (-2/+3) 13 (-2/+3) 23 ± 5
Tb 8,5 ± 2 10 ± 2 11 (-2/+3) 12 (-2/+3) 12 (-2/+3) 12 (-2/+3) 13 (-2/+3) 16 ± 4
Lapisan transparan vakum (mm) W ≥2.5 ≥3.0 ≥3.0 ≥3.0 ≥3.0 ≥3.0 ≥3.0 ≥3.0
R ≥2.5 ≥3.0 ≥3.0 ≥3.0 ≥3.0 ≥3.0 23.0 ≥3.0
B ≥2.5 ≥3.0 ≥3.0 ≥3.0 ≥3.0 ≥3.0 ≥3.0 ≥3.0
Bentuk r R1 90 120 90 110 120 120 120 160
R2 406 500 508 558 610 660 711 810

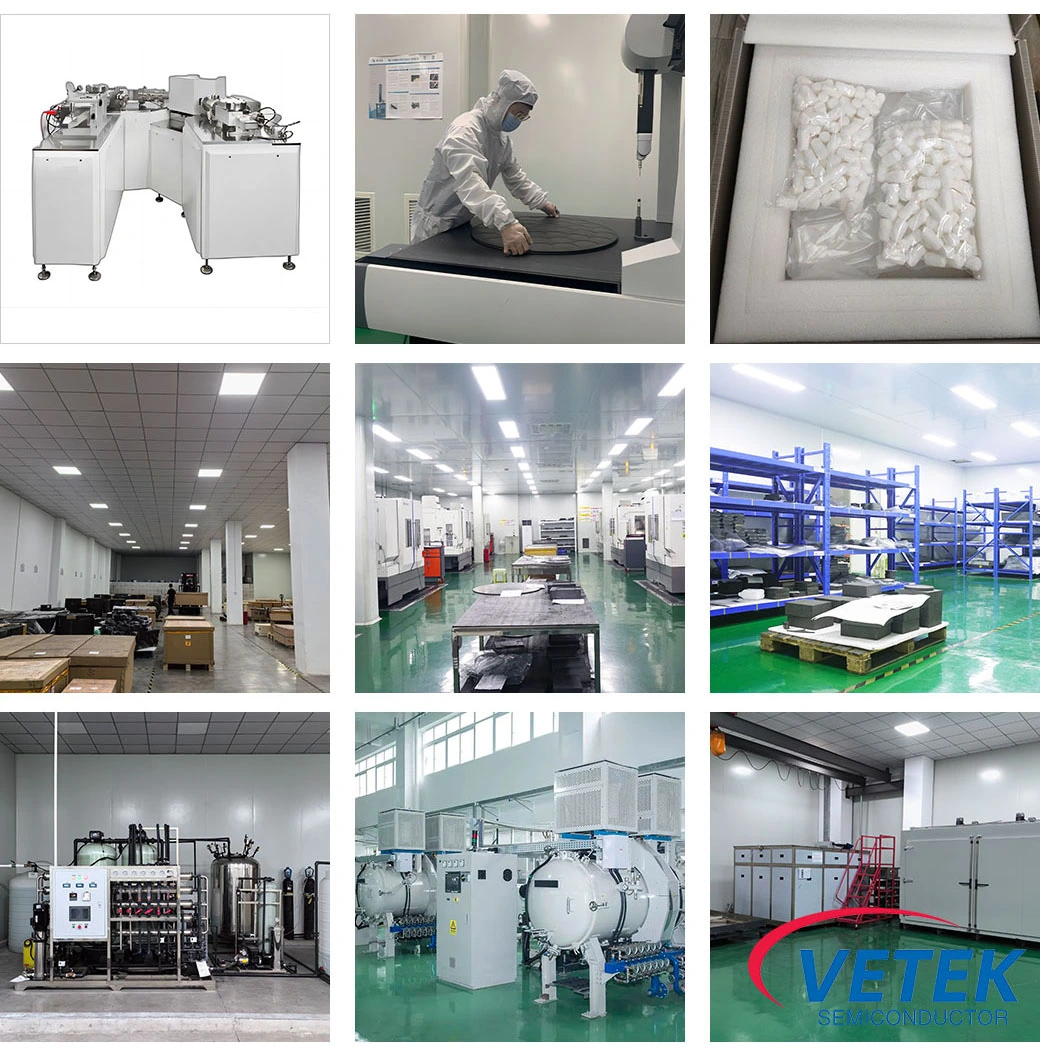

Bandingkan toko produksi semikonduktor :

VeTek Semiconductor Production Shop


Tinjauan umum rantai industri epikonduktor Chip Epitaxy:

Overview of the semiconductor chip epitaxy industry chain
