Lapisan SiC vs. TaC: Perisai Utama untuk Susceptor Grafit dalam Pemrosesan Semi Bertenaga Suhu Tinggi

2026-03-05 0 Tinggalkan aku pesan

Dalam dunia semikonduktor pita lebar (WBG), jika proses manufaktur tingkat lanjut adalah “jiwanya”, maka kerentanan grafit adalah “tulang punggung”, dan lapisan permukaannya adalah “kulit” yang penting. Lapisan ini, biasanya hanya setebal puluhan mikron, menentukan masa pakai bahan habis pakai grafit yang mahal di lingkungan termokimia yang keras. Lebih penting lagi, hal ini berdampak langsung pada kemurnian dan hasil pertumbuhan epitaksial.

Saat ini, dua solusi pelapisan utama CVD (Chemical Vapour Deposition) mendominasi industri:Lapisan Silikon Karbida (SiC).DanLapisan Tantalum Karbida (TaC).. Meskipun keduanya memiliki peran penting, keterbatasan fisik keduanya menciptakan perbedaan yang jelas ketika menghadapi tuntutan fabrikasi generasi berikutnya yang semakin ketat.


1. Lapisan SiC CVD: Standar Industri untuk Node Matang

Sebagai tolok ukur global untuk pemrosesan semikonduktor, pelapisan CVD SiC adalah solusi "go-to" untuk susceptor GaN MOCVD dan peralatan epitaxial (Epi) SiC standar. Keunggulan intinya meliputi:

Penyegelan Hermetik Unggul: Lapisan SiC berdensitas tinggi secara efektif menutup mikropori permukaan grafit, menciptakan penghalang fisik kuat yang mencegah debu karbon dan kotoran substrat keluar gas pada suhu tinggi.

Stabilitas Medan Termal: Dengan koefisien ekspansi termal (CTE) yang sangat cocok dengan substrat grafit, lapisan SiC tetap stabil dan bebas retak dalam rentang suhu epitaksi standar 1000°C hingga 1600°C.

Efisiensi Biaya: Untuk sebagian besar produksi perangkat listrik arus utama, lapisan SiC tetap menjadi "titik terbaik" di mana kinerja bertemu dengan efektivitas biaya.


2. Pelapisan CVD TaC: Mendorong Batasan Pertumbuhan Suhu Tinggi

Dengan peralihan industri ke wafer SiC 8 inci, pertumbuhan kristal PVT (Physical Vapour Transport) memerlukan lingkungan yang lebih ekstrem. Ketika suhu melampaui ambang batas kritis 2000°C, pelapisan tradisional akan menurunkan kinerjanya. Di sinilah lapisan CVD TaC menjadi terobosan baru:

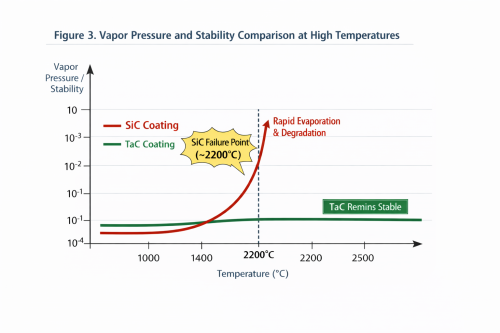

Stabilitas Termodinamika yang Tak Tertandingi: Tantalum Carbide (TaC) memiliki titik leleh yang luar biasa yaitu 3880°C. Menurut penelitian dalam Journal of Crystal Growth, lapisan SiC mengalami "penguapan yang tidak selaras" di atas 2200°C—di mana silikon menyublim lebih cepat daripada karbon, sehingga menyebabkan degradasi struktural dan kontaminasi partikel. Sebaliknya, tekanan uap TaC adalah 3 sampai 4lipat lebih rendah dari SiC, mempertahankan medan termal murni untuk pertumbuhan kristal.

Kelambanan Kimia Unggul: Dalam mereduksi atmosfer yang melibatkan H₂ (Hidrogen) dan NH₃ (Amonia), TaC menunjukkan ketahanan kimia yang luar biasa. Eksperimen ilmu material menunjukkan bahwa tingkat kehilangan massa TaC dalam hidrogen bersuhu tinggi secara signifikan lebih rendah dibandingkan dengan SiC, yang sangat penting untuk mengurangi dislokasi ulir dan meningkatkan kualitas antarmuka pada lapisan epitaksi.


3. Perbandingan Utama: Cara Memilih Berdasarkan Jendela Proses Anda

Memilih di antara keduanya bukan tentang penggantian sederhana, namun tentang keselarasan yang tepat dengan "Jendela Proses" Anda.

Metrik Kinerja
Lapisan CVD SiC
Lapisan CVD TaC
Signifikansi Teknis
Titik lebur
~2730°C (Sublimasi)
3880°C
Integritas struktural dalam panas ekstrem
Suhu Maks yang Direkomendasikan
2000°C - 2100°C
2400°C+
Memungkinkan pertumbuhan kristal skala besar
Stabilitas Kimia
Baik (Rentan terhadap H₂ pada panas tinggi)
Luar Biasa (Inert)
Menentukan kemurnian lingkungan proses
Tekanan Uap (2200°C)
Tinggi (Risiko kehilangan silikon)
Sangat Rendah
Mengontrol cacat "Inklusi Karbon".
Aplikasi Inti
Epitaksi GaN/SiC, Susceptor LED
Pertumbuhan PVT SiC, Epi Tegangan Tinggi
Penyelarasan rantai nilai

4. Kesimpulan: Logika yang Mendasari Terobosan Hasil


Pengoptimalan hasil panen bukanlah suatu lompatan tunggal, melainkan hasil dari pencocokan material yang tepat. Jika Anda kesulitan dengan "Inklusi Karbon" dalam pertumbuhan kristal SiC atau ingin memangkas Biaya Bahan Habis Pakai (CoC) dengan memperpanjang masa pakai komponen di lingkungan yang korosif, peningkatan dari SiC ke TaC sering kali merupakan kunci untuk memecahkan kebuntuan.

Sebagai pengembang berdedikasi bahan pelapis semikonduktor canggih, VeTek Semiconductor telah menguasai jalur teknologi CVD SiC dan TaC. Pengalaman kami menunjukkan bahwa tidak ada material yang "terbaik"—yang ada hanya solusi paling stabil untuk suhu dan tekanan tertentu. Melalui kontrol keseragaman deposisi yang presisi, kami memberdayakan pelanggan kami untuk mendorong batas hasil wafer di era ekspansi 8 inci.


Pengarang:Sera Lee


Referensi:

[1] "Tekanan Uap dan Penguapan SiC dan TaC di Lingkungan Suhu Tinggi," Jurnal Pertumbuhan Kristal.

[2] "Stabilitas Kimia Karbida Logam Tahan Api dalam Mengurangi Atmosfer," Bahan Kimia dan Fisika.

[3] "Pengendalian Cacat pada Pertumbuhan Kristal Tunggal SiC Ukuran Besar Menggunakan Komponen Berlapis TaC," Forum Ilmu Material.
