CVD SiC Coating: Proses, Manfaat dan Aplikasi

Apa itu Lapisan SiC CVD?
Jika Anda melihat bagaimana komponen dilindungi di dalam peralatan semikonduktor, salah satu pendekatan yang umum adalah menggunakan lapisan SiC yang dibentuk oleh proses CVD.

Sederhananya, lapisan tipis silikon karbida dibuat langsung pada permukaan komponen seperti komponen grafit atau keramik. Lapisan ini berfungsi sebagai penahan agar bahan dasar tidak terkena panas, gas reaktif, atau plasma.

Dalam penggunaan sebenarnya, yang penting adalah bagaimana lapisan tersebut berperilaku seiring waktu. Misalnya, apakah bahan tersebut tetap stabil setelah siklus pemanasan berulang kali, atau apakah bahan tersebut mulai rusak di lingkungan yang korosif.

Di sinilah pelapis CVD SiC sering digunakan—lapisan ini cenderung bertahan lebih baik dalam kondisi gabungan ini.

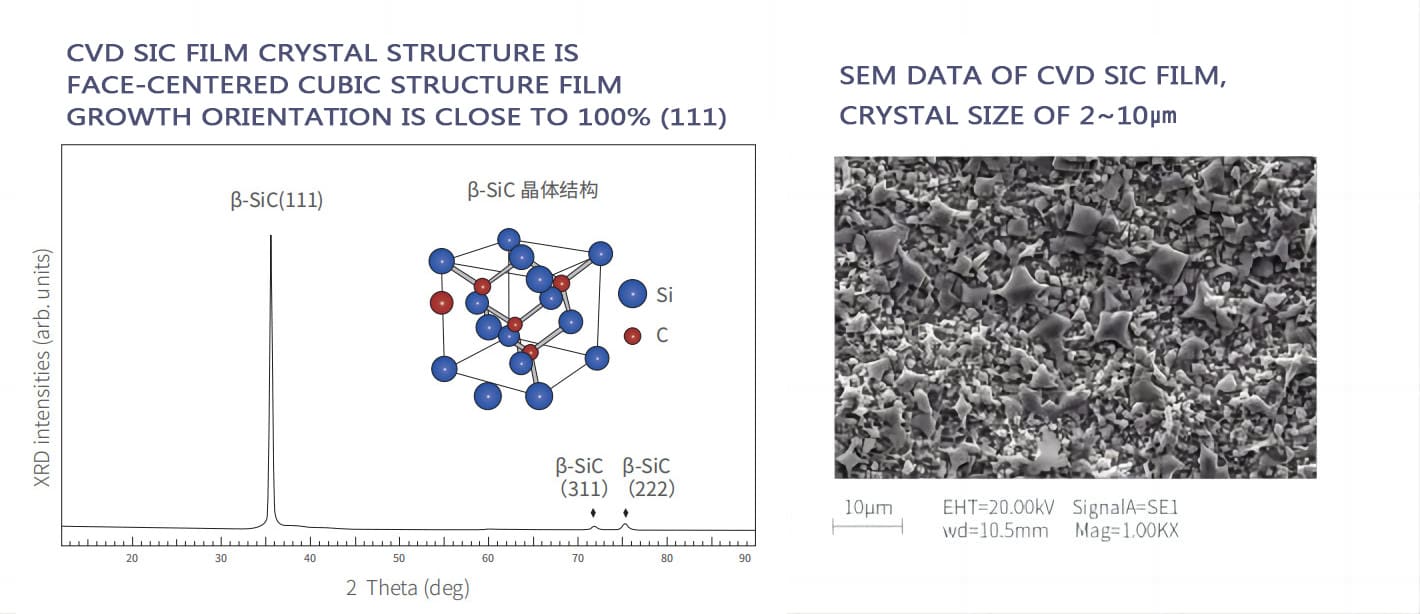

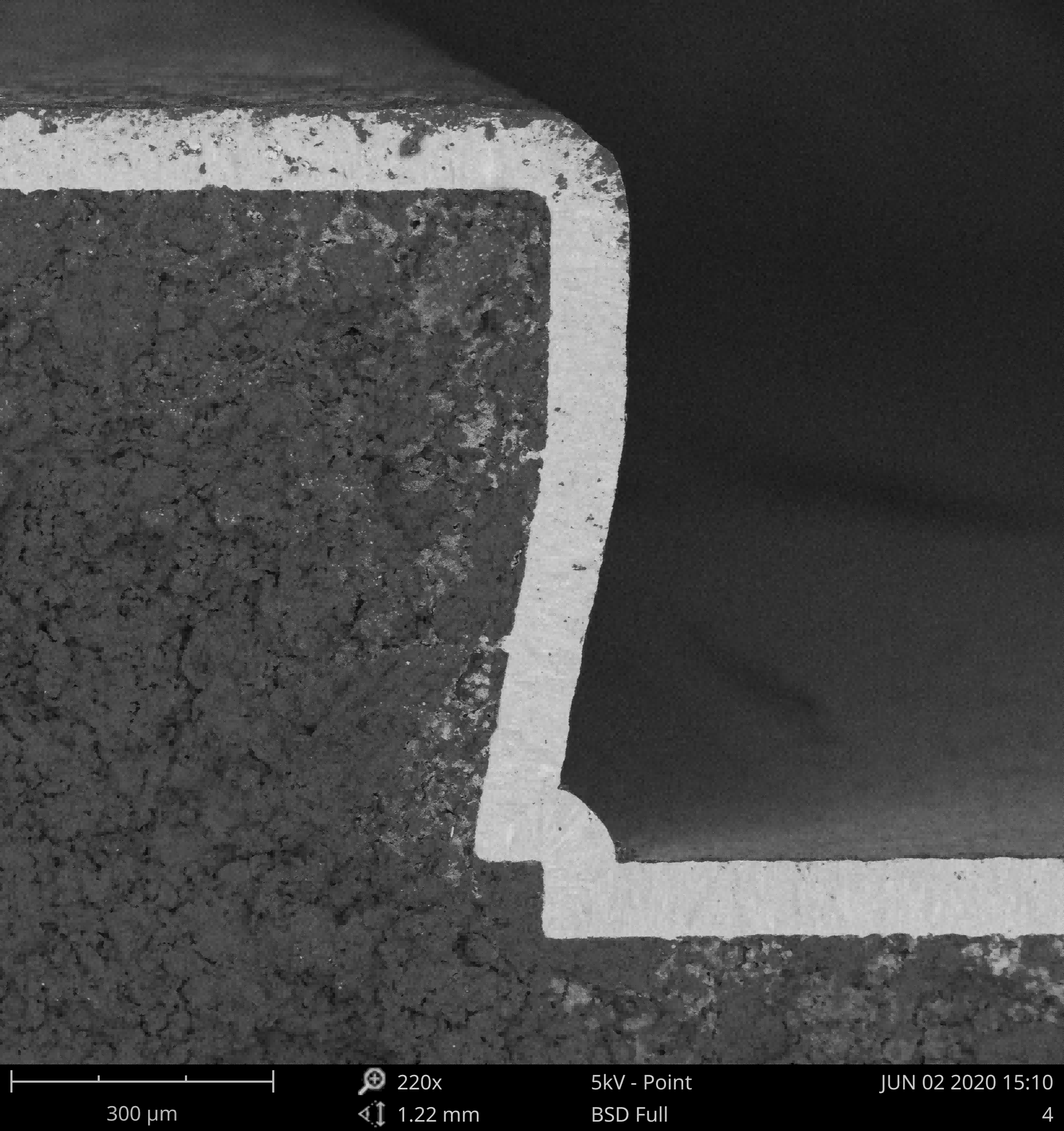

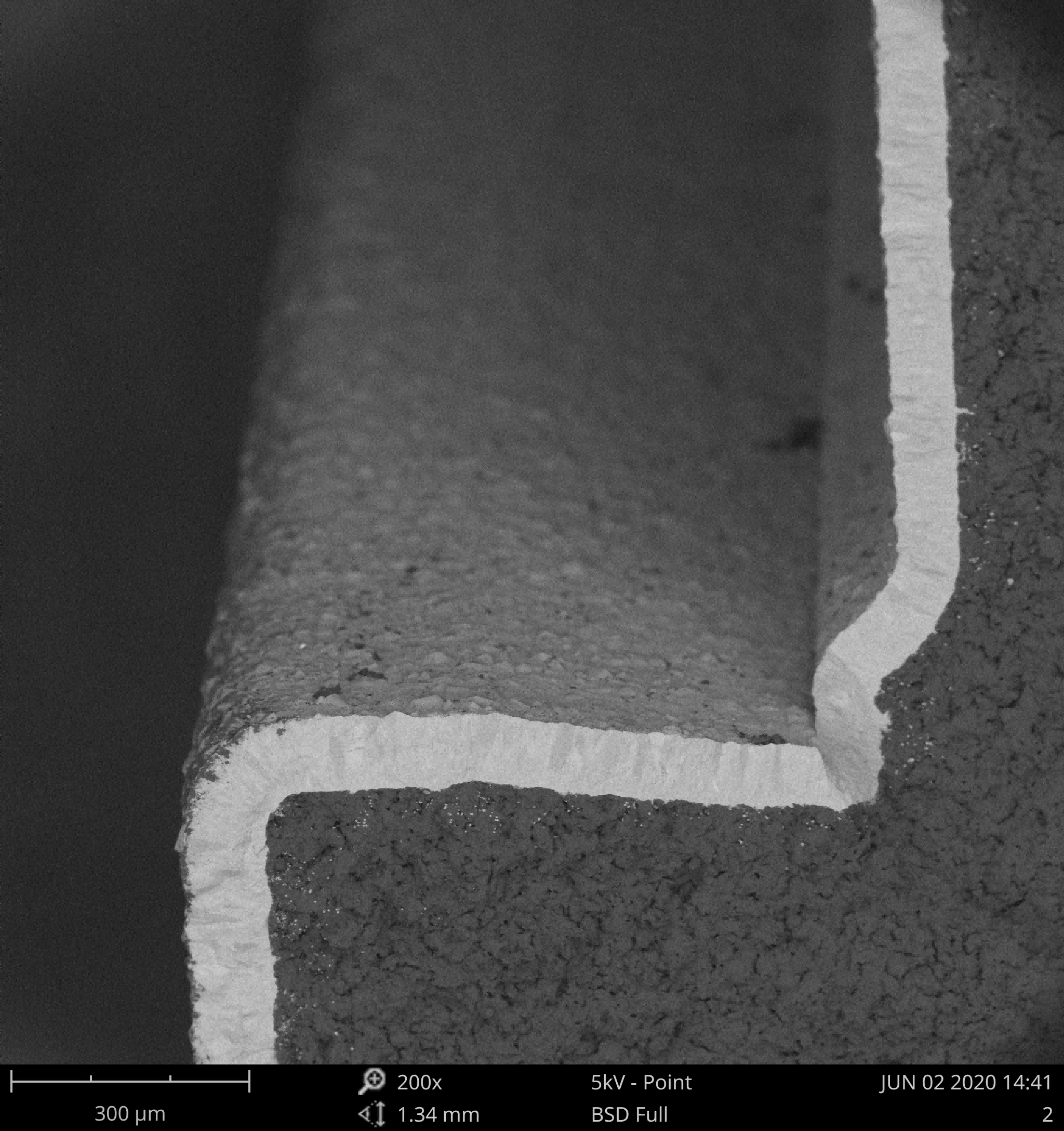

Keseragaman ketebalan lapisan antar batch dikontrol pada 10um

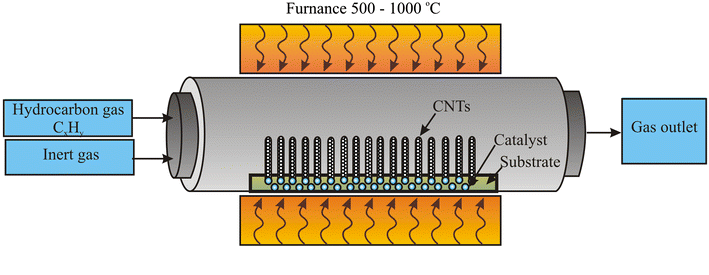

• Persiapan Substrat：Biasanya dimulai dengan bagian grafit atau keramik yang telah dibersihkan dan dirawat permukaannya. Langkah ini lebih penting daripada kelihatannya, karena daya rekat sangat bergantung pada kondisi permukaan.
• Pengenalan Gas：Prekursor seperti MTS dan hidrogen dimasukkan ke dalam reaktor. Rasio pastinya dapat bervariasi tergantung pada pengaturannya.
• Reaksi Deposisi：Pada suhu tinggi (biasanya sekitar 1000–1400°C), gas mulai bereaksi di dekat permukaan, membentuk silikon karbida seiring dengan berlangsungnya reaksi.
• Pengendalian Pertumbuhan：Ketebalan dan struktur lapisan dipengaruhi oleh suhu, tekanan, dan aliran gas. Dalam praktiknya, menjaga kestabilan ini adalah kunci untuk mendapatkan lapisan yang seragam.
• Pendinginan dan Inspeksi：Setelah pengendapan, bagian-bagian didinginkan secara terkendali dan kemudian diperiksa untuk memastikan lapisannya rata dan terikat dengan benar.



Manfaat Utama Lapisan SiC CVD
Di sebagian besar aplikasi, lapisan CVD SiC dipilih bukan karena satu fitur saja, namun karena kinerjanya secara keseluruhan.

• Tahan Suhu Tinggi:Ia tetap relatif stabil di bawah pemanasan berulang, yang berguna dalam proses epitaksi dan tungku.
• Ketahanan Korosi：Ini menangani gas reaktif seperti klorin dan fluor dengan cukup baik dibandingkan dengan banyak bahan lainnya.
• Generasi Partikel Rendah：Karena permukaannya padat, maka cenderung menghasilkan lebih sedikit partikel, sehingga membantu proses yang sensitif terhadap kontaminasi.
• Daya Tahan Mekanis：Lapisannya cukup keras sehingga tahan terhadap keausan selama penanganan dan penggunaan jangka panjang.
• Stabilitas Proses：Dengan kualitas pelapisan yang konsisten, kinerja peralatan cenderung lebih dapat diprediksi seiring berjalannya waktu.

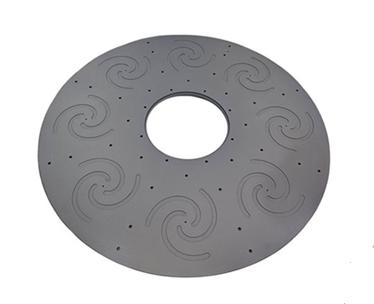

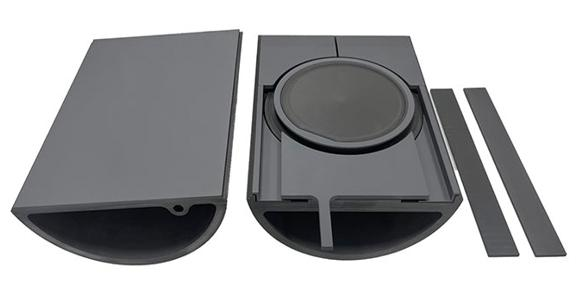

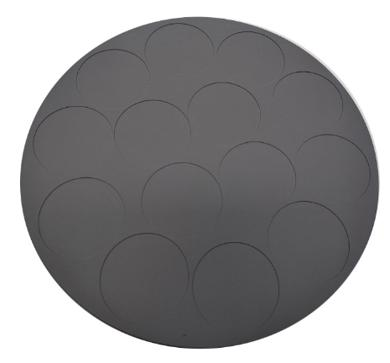

• Peralatan Semikonduktor：Digunakan dalam susceptor, pembawa wafer, tabung proses, dan komponen ruang.
• Epitaksi (SiC / GaN / LED):Menyediakan lingkungan yang stabil dan bersih untuk pertumbuhan film berkualitas tinggi.

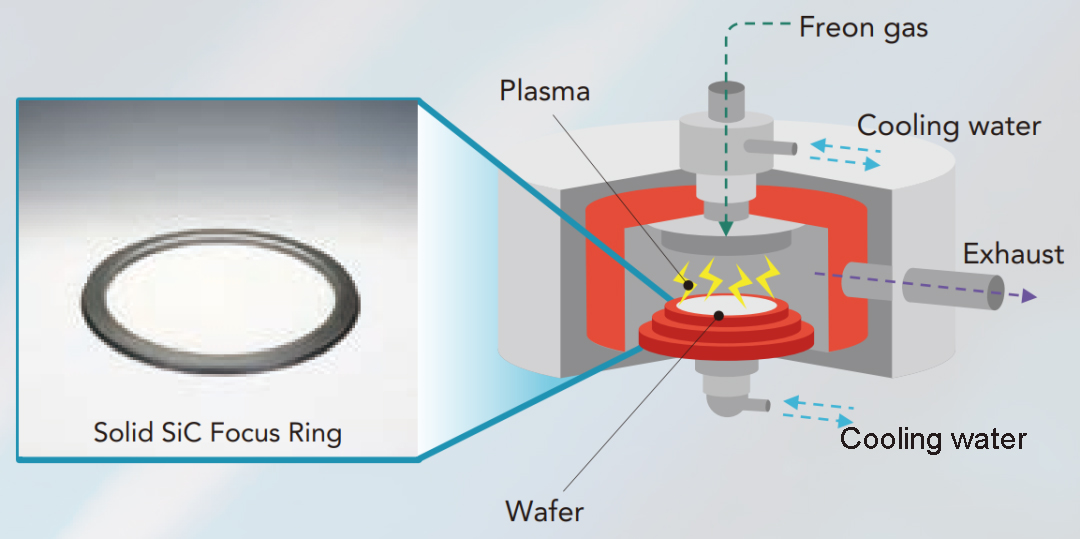

• Sistem Pemrosesan Plasma：Melindungi komponen dalam sistem PECVD, ICP, dan RIE dari erosi plasma.
• Tungku Suhu Tinggi：Menjamin daya tahan dalam proses difusi dan oksidasi.
• Aplikasi Industri Tingkat Lanjut：Juga diterapkan di ruang angkasa dan sistem suhu tinggi lainnya.

Perspektif Industri
Seiring dengan berkembangnya proses semikonduktor, ekspektasi terhadap material yang digunakan di dalam peralatan semakin tinggi.

Dalam lingkungan produksi nyata, faktor-faktor seperti kemurnian lapisan, kepadatan, daya rekat, dan stabilitas jangka panjang secara langsung memengaruhi kinerja alat dan frekuensi perawatan. Variasi kecil sekalipun dapat menyebabkan hilangnya hasil atau masa pakai komponen yang lebih pendek.

Itulah salah satu alasan pelapisan CVD SiC menjadi lebih umum dalam beberapa tahun terakhir. Mereka cenderung bertahan lebih baik di lingkungan campuran dimana panas, gas reaktif, dan plasma hadir pada saat yang bersamaan.

Anda akan melihat sejumlah pemasok mengerjakan hal ini, termasuk VeTek Semiconductor, yang terutama berfokus pada peningkatan stabilitas proses dan membuat kinerja pelapisan lebih dapat diprediksi dalam jangka waktu yang lebih lama.



Kesimpulan
Jika Anda melihat penggunaannya saat ini, lapisan CVD SiC sudah menjadi pilihan standar di banyak pengaturan semikonduktor dan suhu tinggi.

Permohonan bandingnya cukup jelas:

• Ini menangani panas dengan baik tanpa menurun terlalu cepat
• Ia tidak mudah bereaksi dengan gas proses yang agresif
• Ini membantu mengendalikan kontaminasi
• Dan dalam banyak kasus, ini bertahan lebih lama dibandingkan pelapis alternatif lainnya

Tentu saja, tidak ada material yang sempurna, namun untuk banyak aplikasi—terutama proses terkait epitaksi dan plasma—ini merupakan pilihan yang praktis dan terbukti.

Ketika kondisi proses semakin ketat, kemungkinan material seperti pelapis SiC akan terus mendapatkan daya tarik, karena bahan tersebut menawarkan keseimbangan yang baik antara kinerja dan keandalan.
