Lapisan Silikon Karbida

Pengangkut wafer SIC semikonduktor VETEK dirancang untuk lingkungan yang tahan suhu dan korosi tinggi dalam proses epitaxial semikonduktor dan cocok untuk semua jenis proses pembuatan wafer dengan persyaratan kemurnian tinggi. Vetek Semiconductor adalah pemasok operator wafer terkemuka di Cina dan berharap untuk menjadi mitra jangka panjang Anda di industri semikonduktor.

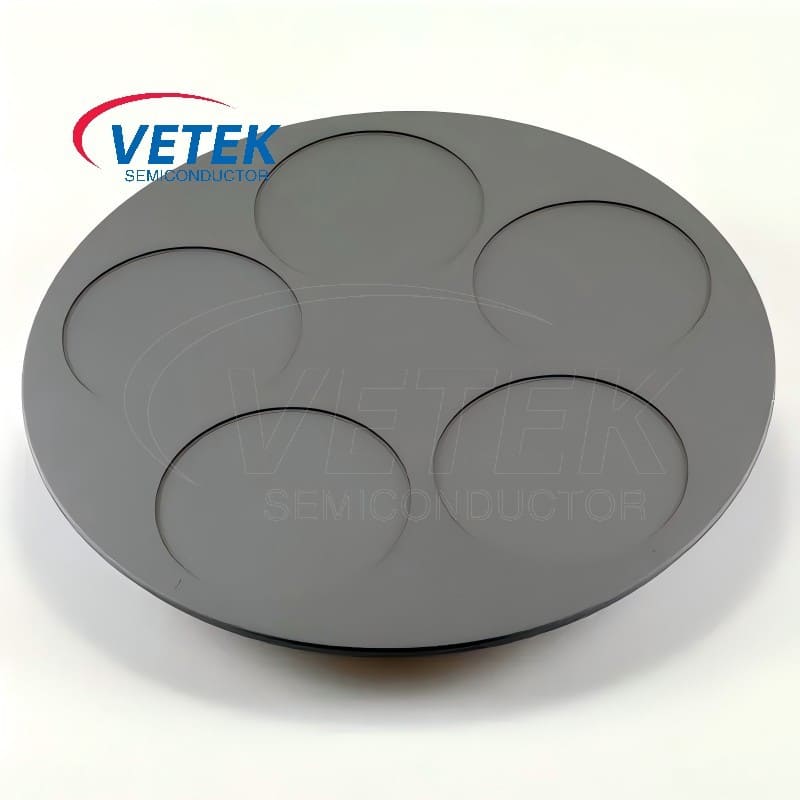

Penutup satelit yang dilapisi SIC untuk MOCVD memainkan peran yang tak tergantikan dalam memastikan pertumbuhan epitaxial berkualitas tinggi pada wafer karena ketahanan suhu yang sangat tinggi, ketahanan korosi yang sangat baik dan ketahanan oksidasi yang luar biasa.

Vetek Semiconductor adalah produsen peralatan semikonduktor terkemuka di Cina dan produsen profesional dan pemasok kepala shower berbentuk cakram SIC yang padat. Kepala shower bentuk cakram kami banyak digunakan dalam produksi deposisi film tipis seperti proses CVD untuk memastikan distribusi gas reaksi yang seragam dan merupakan salah satu komponen inti dari tungku CVD.

CVD SIC Wafer Barrel Holder adalah komponen kunci dari tungku pertumbuhan epitaxial, yang banyak digunakan dalam tungku pertumbuhan epitaxial MOCVD. Vetek Semiconductor memberi Anda produk yang sangat disesuaikan. Tidak peduli apa kebutuhan Anda untuk pemegang Barrel Wafer CVD SIC, selamat datang untuk berkonsultasi dengan kami.

Vetek Semikonduktor CVD SIC Coating Barrel Rumceptor adalah komponen inti dari tungku epitaksi tipe barel. Dengan bantuan CVD SIC pelapis rentah, kuantitas dan kualitas pertumbuhan epitaxial. Semiconductor berharap dapat membangun hubungan kerja sama yang erat dengan Anda di industri semikonduktor.

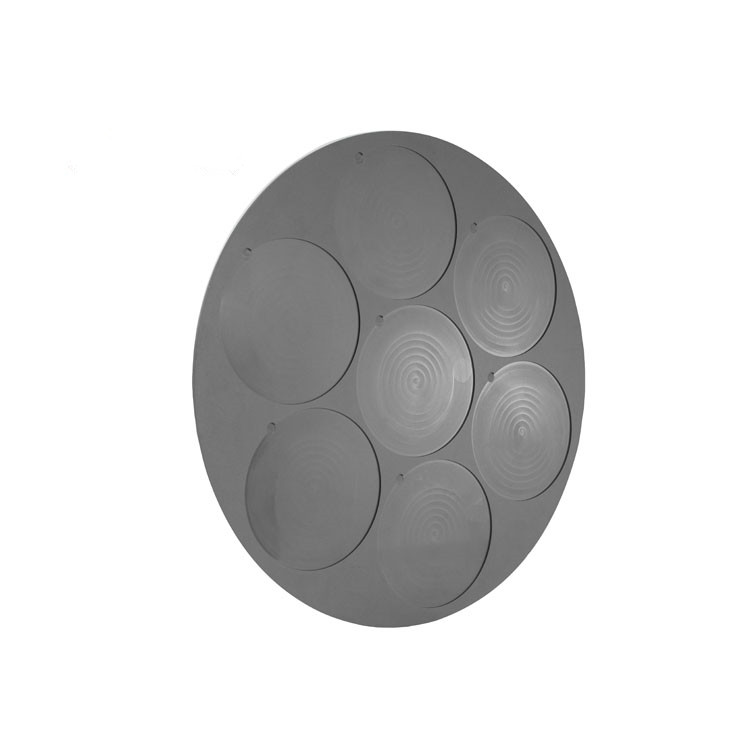

VETEK Semiconductor CVD SIC SIC Wafer EPI Ronseptor adalah komponen yang sangat diperlukan untuk pertumbuhan epitaks SIC, menawarkan manajemen termal yang unggul, resistansi kimia, dan stabilitas dimensi. Dengan memilih CVD SIC Wafer EPI Ronsceptor dari Vetek Semiconductor, Anda meningkatkan kinerja proses MOCVD Anda, yang mengarah ke produk berkualitas lebih tinggi dan efisiensi yang lebih besar dalam operasi manufaktur semikonduktor Anda. Selamat datang pertanyaan Anda lebih lanjut.
