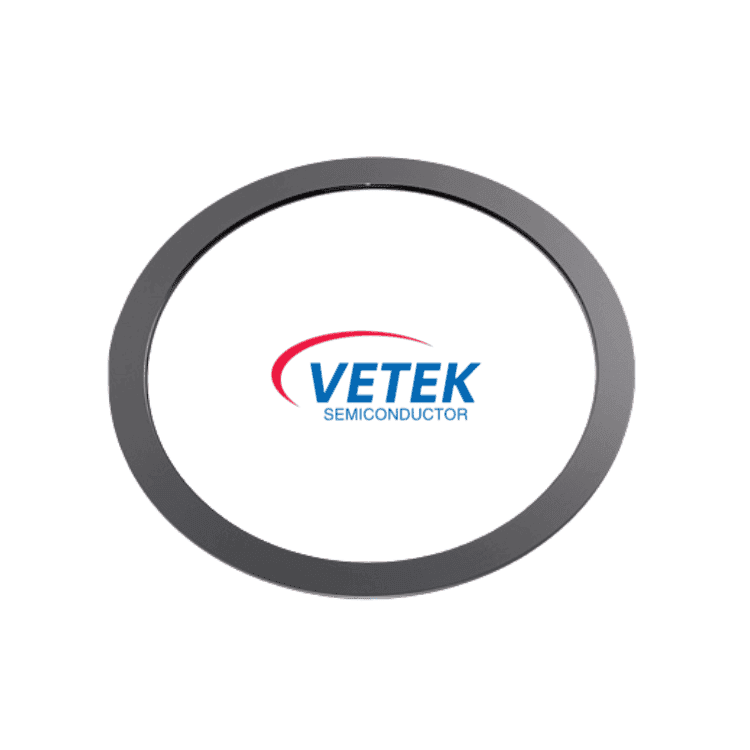

Cincin Fokus SiC Padat

1. Fitur Produk

● Kemurnian (Terverifikasi GDMS): > 99,99995% (Hingga 6N-7N) | Menjaga ruangan bebas dari risiko jejak logam.

● Kekokohan Struktural: ≥3,21  g/cm3 | Mencapai kepadatan teoretis; tidak meninggalkan ruang kosong untuk keluarnya gas atau partikel mikro untuk disembunyikan.

● Regulasi Termal: 200 - 300W/m·K | Menyebarkan panas dengan cepat untuk menjaga suhu tepi wafer tetap merata.

● Jangkauan Listrik: 0,01 - 10 Ωcm | Resistivitas yang dapat disesuaikan untuk memantapkan selubung plasma dan menyempurnakan koneksi RF. Kekakuan Permukaan: ≥2500 HV | Tahan terhadap keausan abrasif selama siklus etsa kering terus menerus.

2. Aplikasil

● Proses etsa plasma tingkat lanjut

● Proses pengendapan film tipis (PECVD/ALD)

● Cincin etsa SiC padat adalah bahan habis pakai utama dalam manufaktur chip tingkat lanjut, yang digunakan untuk memastikan keseragaman proses tepi wafer, meningkatkan hasil, dan memperpanjang masa pakai komponen dalam proses etsa dan pengendapan plasma.

3. Mengatasi Kerentanan Luar Biasa

● Masalah: Waktu Idle yang Mahal akibat Erosi Bagian yang Cepat

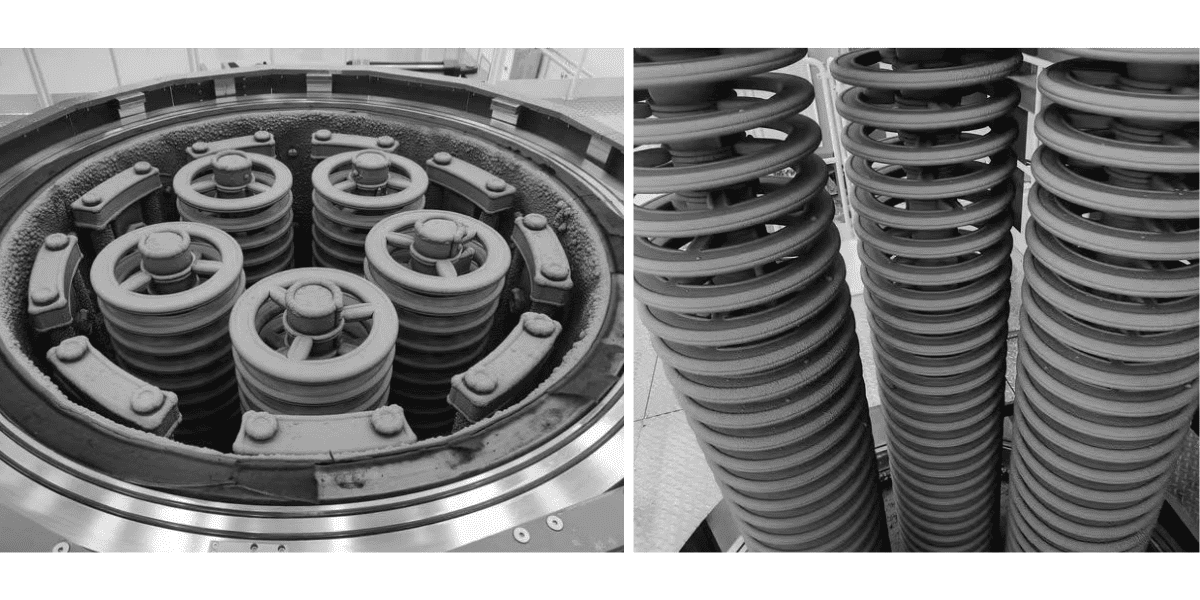

Cara Mengatasinya:  Struktur yang dikembangkan oleh CVD milik Vetek menunjukkan laju erosi 10 hingga 20 kali lebih lambat dibandingkan kuarsa dan 3 hingga 5 kali lebih lambat dibandingkan silikon curah. Pabrikan menghasilkan produksi yang lebih lama dan ventilasi ruang darurat yang jauh lebih sedikit.

● Masalah: Keruntuhan Hasil Tepi ("Efek Tepi")

Cara Mengatasinya: Keausan yang lambat dan dapat diprediksi pada permukaan cincin akan menghentikan selubung plasma agar tidak miring seiring waktu. Hal ini menjaga batas Dimensi Kritis (CD) yang ketat tepat di perimeter wafer.

● Masalah: Cacat Lonjakan dari Pelepasan Bagian Sinter

Cara Mengatasinya: Sintesis fase gas kami tidak menghasilkan bahan pengikat batas butir atau pengisi logam. Tanpa titik lemah ini, cincin tidak akan terkelupas atau menyebabkan cacat mikro pada permukaan wafer.

4. Dukungan Teknik yang Disesuaikan

● Integrasi Drop-In Alat: Dibuat khusus agar sesuai dengan spesifikasi jarak yang ketat dari merek etsa global seperti Lam, AMAT, dan TEL.

● Pencocokan Resistivitas: Kami menyesuaikan profil kelistrikan setiap batch agar selaras dengan parameter resep spesifik Anda.

● Penyelesaian Lanjutan: Menggunakan Planarisasi Mekanis Kimia (CMP) yang sangat bersih untuk menghaluskan permukaan kasar, sehingga menurunkan jumlah partikel selama penyeduhan awal alat.

● Faktor Bentuk yang Rumit: Kami menerapkan toleransi yang ketat (±0,01 mm) pada cincin tepi yang rumit dan bertingkat serta pengaturan cincin yang saling bertautan.

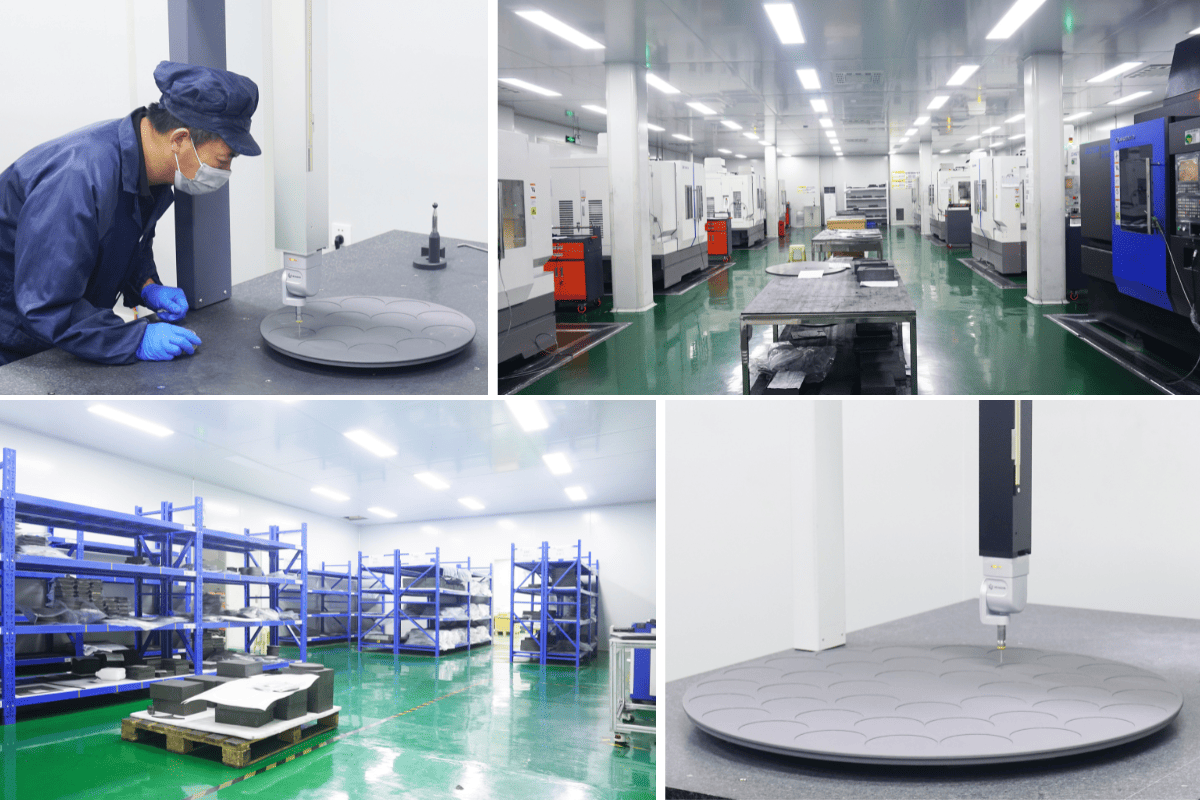

Gudang Semikonduktor Vetek:
