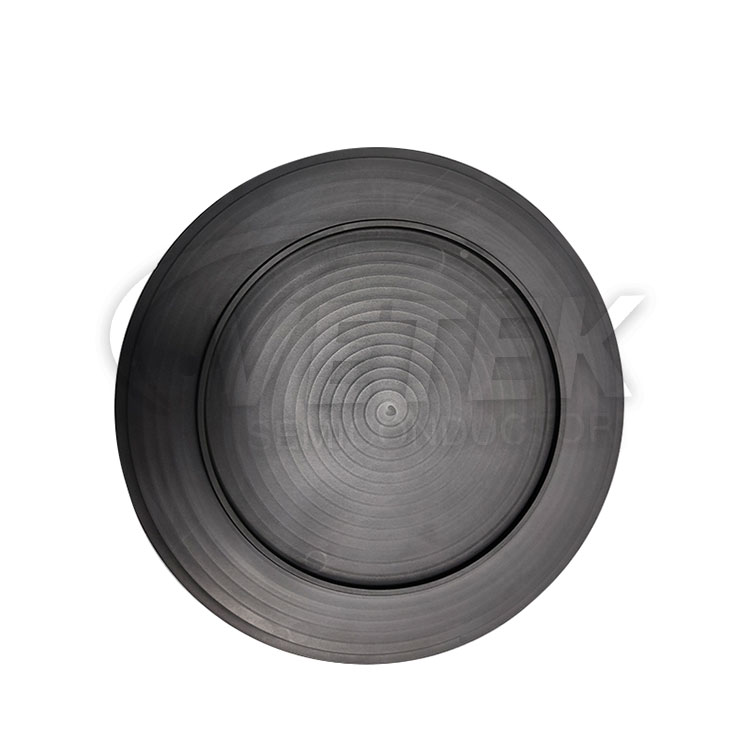

Baki pembawa wafer

Anda dapat yakin untuk membeli baki Wafer Carrier dari pabrik kami.

Vetek Semiconductor terutama menyediakan bagian grafit pelapisan CVD SIC seperti baki pembawa wafer untuk peralatan semikonduktor SIC-CVD generasi ketiga, dan didedikasikan untuk menyediakan peralatan produksi canggih dan kompetitif untuk industri. Peralatan SIC-CVD digunakan untuk pertumbuhan lapisan epitaxial film tipis kristal tunggal yang homogen pada substrat silikon karbida, lembaran epitaxial SIC terutama digunakan untuk pembuatan perangkat daya seperti dioda Schottky, IGBT, MOSFET dan perangkat elektronik lainnya.

Peralatan tersebut menggabungkan proses dan peralatan secara erat. Peralatan SiC-CVD memiliki keunggulan nyata dalam kapasitas produksi tinggi, kompatibilitas 6/8 inci, biaya kompetitif, kontrol pertumbuhan otomatis berkelanjutan untuk beberapa tungku, tingkat kerusakan rendah, kemudahan perawatan, dan keandalan melalui desain kontrol medan suhu dan kontrol medan aliran. Dikombinasikan dengan baki pembawa wafer berlapis SiC yang disediakan oleh Vetek Semiconductor kami, hal ini dapat meningkatkan efisiensi produksi peralatan, memperpanjang umur dan mengendalikan biaya.

Baki pembawa wafer semikonduktor Vetek terutama memiliki kemurnian tinggi, stabilitas grafit yang baik, presisi pemrosesan tinggi, ditambah lapisan CVD SiC, stabilitas suhu tinggi: Lapisan silikon karbida memiliki stabilitas suhu tinggi yang sangat baik dan melindungi substrat dari panas dan korosi kimia di lingkungan bersuhu sangat tinggi .

Kekerasan dan ketahanan aus: Lapisan silikon karbida biasanya memiliki kekerasan tinggi, memberikan ketahanan aus yang sangat baik dan memperpanjang masa pakai media.

Ketahanan korosi: Lapisan silikon karbida tahan korosi terhadap banyak bahan kimia dan dapat melindungi substrat dari kerusakan korosi.

Mengurangi koefisien gesekan: Lapisan silikon karbida biasanya memiliki koefisien gesekan yang rendah, yang dapat mengurangi kerugian gesekan dan meningkatkan efisiensi kerja komponen.

Konduktivitas termal: Lapisan silikon karbida biasanya memiliki konduktivitas termal yang baik, yang dapat membantu substrat membubarkan panas yang lebih baik dan meningkatkan efek disipasi panas dari komponen.

Secara umum, lapisan silikon karbida CVD dapat memberikan perlindungan ganda pada media, memperpanjang masa pakai, dan meningkatkan kinerjanya.

Sifat fisik dasar lapisan cvd sic:

Toko Produksi:

Ikhtisar rantai industri epitaksi chip semikonduktor:
