Solusi Pin Pengangkat Berongga VETEK-AMAT: Substrat Grafit Kemurnian Tinggi dengan Lapisan SiC CVD

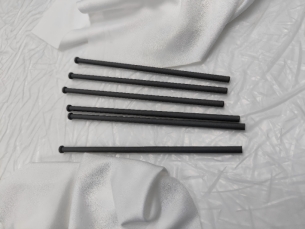

Gambar 1: Produk fisik Hollow Lift Pin AMAT 0200-03201 (untuk sistem epitaksi silikon 300 mm)

Dalam proses transfer wafer semikonduktor, pin pengangkat berongga (Wafer Lift Pin) melakukan tugas penting untuk mendukung dan mentransfer wafer. Dalam lingkungan proses bersuhu tinggi seperti MOCVD dan pertumbuhan epitaksi, pin pengangkat harus secara bersamaan memenuhi berbagai persyaratan termasuk kemurnian tinggi, ketahanan korosi, ketahanan guncangan termal, dan kontaminasi partikel rendah.

Saat ini, pin pengangkat arus utama di pasaran mengadopsi substrat grafit + solusi pelapisan CVD SiC. Namun, teknologi pelapisan dari sebagian besar pemasok hanya dapat menutupi permukaan luar—untuk struktur berongga,dinding bagian dalam benar-benar merupakan “tanah teknis tak bertuan”.

I. Tiga Tantangan Inti yang Dihadapi Pelapisan Dinding Bagian Dalam

1. Keseragaman Deposisi yang Tidak Terkendali

Struktur berongga memiliki rasio aspek yang besar. Gas reaktan CVD kesulitan untuk berdifusi secara merata jauh ke dalam lubang internal, menyebabkan ketebalan lapisan dinding bagian dalam berkurang secara gradien dari lubang ke bagian dalam, bahkan area lokal menunjukkan area terbuka.

2. Kekuatan Ikatan Antar Muka Tidak Memadai

Permukaan dinding bagian dalam yang melengkung membatasi ruang optimalisasi parameter proses pengendapan. Kekuatan ikatan antara lapisan dan substrat grafit sulit mencapai tingkat yang sama dengan permukaan luar, dan retakan mikro atau bahkan pengelupasan dapat dengan mudah terjadi selama siklus termal.

3. Kebersihan Lubang Internal yang Tidak Terkendali

Jika struktur berpori substrat grafit tidak sepenuhnya tertutup oleh lapisan, partikel karbon dan pengotor logam akan terlepas pada suhu tinggi. Setelah kotoran terlepas, secara langsung menyebabkan perbedaan warna dan cacat partikel pada permukaan wafer, sehingga sangat menurunkan hasil produksi.

Memanfaatkan keahlian teknisnya yang mendalam yang dikumpulkan di bidang pelapisan CVD, VETEK telah berhasil mengatasi tantangan deposisi seragam dan ikatan antarmuka lapisan CVD SiC pada dinding bagian dalam struktur berongga—mulai dari optimalisasi simulasi aliran gas hingga kontrol suhu deposisi yang tepat, membangun solusi proses pelapisan dinding bagian dalam yang lengkap yang memastikan ketebalan lapisan yang konsisten dari pelabuhan hingga bagian dalam lubang, ikatan yang kuat, dan memenuhi standar kebersihan lubang bagian dalam.

Artikel ini akan memberikan analisis mendalam tentang: kesulitan teknis pelapisan dinding bagian dalam pin pengangkat berongga, bagaimana keseragaman pelapisan dinding bagian dalam memengaruhi hasil wafer, dan titik kendali utama mulai dari desain proses hingga kendali mutu dan pengiriman.

II. Apa itu Pin Pengangkat Berongga AMAT?

Pin pengangkat berongga AMAT adalah komponen penanganan wafer presisi yang digunakan di dalam peralatan proses semikonduktor. Fungsi utamanya adalah untuk mengangkat dan memposisikan wafer selama proses pemuatan, pembongkaran, dan proses.

Tidak seperti pin pengangkat padat konvensional, desain berongga dilengkapi rongga internal. Struktur ini mengurangi keseluruhan volume material dan massa termal dengan tetap mempertahankan geometri mekanik yang diperlukan. Namun, untuk aplikasi semikonduktor, pembuatan pin pengangkat berongga jauh lebih menuntut dibandingkan pengerjaan komponen padat konvensional. Keakuratan dimensi permukaan dalam dan luar harus dikontrol dengan ketat, dan konsentrisitas antara geometri dalam dan luar sangat penting. Oleh karena itu, pemilihan material dan proses pelapisan sangat penting untuk kinerja akhir pin pengangkat.

Untuk sistem epitaksi AMAT, VETEK Semiconductor menyediakan solusi pin pengangkat berongga AMAT yang disesuaikan berdasarkan substrat grafit dengan kemurnian tinggi dan lapisan silikon karbida (SiC) CVD yang padat. Struktur berongga membantu mengurangi massa material yang tidak perlu sekaligus mempertahankan struktur mekanis yang diperlukan untuk pengangkatan wafer; lapisan silikon karbida CVD memberikan kemurnian tinggi, ketahanan kimia, dan stabilitas suhu tinggi. Pin pengangkat AMAT 0200-03201 VETEK dirancang khusus untuk aplikasi epitaksi silikon 300 mm dan dapat diproduksi sesuai dengan gambar pelanggan, dimensi, dan persyaratan proses.

AKU AKU AKU. Struktur Pin Pengangkat Berongga AMAT VETEK

VETEK saat ini berfokus pada struktur pelapis silikon karbida grafit + CVD dengan kemurnian tinggi untuk pin pengangkat berongga AMAT. Proses konstruksi dasar adalah:

Substrat grafit dengan kemurnian tinggi → Pemesinan CNC presisi → Lapisan silikon karbida CVD → Inspeksi presisi

Substrat grafit memberikan fondasi struktural dan cocok untuk pemesinan presisi pada dinding tipis dan geometri berongga. VETEK biasanya menggunakan bahan grafit tingkat semikonduktor yang diimpor, termasuk bahan dari SGL Carbon dan Toyo Tanso, tergantung pada kebutuhan pelanggan. Lapisan silikon karbida CVD yang padat kemudian diendapkan pada permukaan grafit untuk membentuk permukaan kerja pelindung tingkat semikonduktor.

Mengapa Memilih Grafit sebagai Substrat?

Untuk pin pengangkat berongga, material substrat harus mencapai keseimbangan antara kemampuan mesin, kinerja termal, stabilitas mekanis, dan kompatibilitas proses pelapisan. Grafit dengan kemurnian tinggi sangat cocok karena menawarkan karakteristik berikut:

• Stabilitas suhu tinggi yang baik

• Ekspansi termal rendah

• Konduktivitas termal yang baik

• Kepadatan yang relatif rendah

• Kemampuan mesin yang luar biasa untuk geometri kompleks

• Kompatibilitas dengan proses pelapisan silikon karbida CVD

Penggunaan grafit juga memungkinkan pembuatan struktur berongga dan berdinding tipis yang kompleks dengan presisi tinggi. VETEK memiliki kemampuan pemesinan CNC presisi untuk komponen grafit semikonduktor dan silikon karbida, dengan proses pemesinan yang dioptimalkan untuk kontrol dimensi dan kualitas permukaan.

IV. Lapisan Silikon Karbida CVD: Lapisan Pelindung Kritis

Lapisan silikon karbida CVD adalah salah satu fitur terpenting dari pin pengangkat berongga VETEK AMAT. Lapisan ini membentuk permukaan silikon karbida padat pada substrat grafit, membantu melindungi grafit di bawahnya dari lingkungan proses.

Ketebalan lapisan silikon karbida CVD standar untuk komponen VETEK tersebut adalah kira-kira100±20 mikron. Kemurnian lapisan kira-kira6N / 99,99995%.

Kemampuan teknis silikon karbida CVD VETEK yang lebih luas mencakup pelapisan dengan kemurnian tinggi, ketebalan lapisan terkontrol, dan keseragaman ketebalan batch-ke-batch. Data teknis menunjukkan bahwa kemurnian lapisan silikon karbida CVD berada pada tingkat 6N–7N. Untuk proyek pin pengangkat AMAT tertentu, spesifikasi pelapisan dapat disesuaikan sesuai dengan gambar pelanggan dan persyaratan proses.

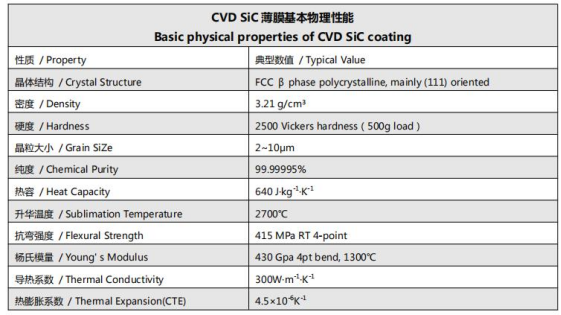

Gambar 2: Sifat fisik dasar lapisan CVD SiC

Mengapa Pelapisan Dinding Bagian Dalam Penting?

Salah satu aspek yang paling menantang secara teknis dari pin pengangkat berongga AMAT tidak hanya melapisi permukaan luar, namun mencapai lapisan yang stabil dan seragam pada dinding bagian dalam struktur berongga.

Permukaan bagian dalam sulit diakses selama proses pelapisan CVD. Dibandingkan dengan permukaan luar, geometri internal menimbulkan tantangan tambahan dalam aliran gas, keseragaman pengendapan, kontrol ketebalan lapisan, dan konsistensi proses. Oleh karena itu, kualitas pelapis dinding bagian dalam dapat menjadi faktor pembeda yang penting antar pemasok.

VETEK memiliki pengalaman dalam pelapisan silikon karbida CVD pada struktur berongga dan memberikan penekanan khusus pada permukaan bagian dalam. Lapisan dinding bagian dalam yang terkontrol dengan baik membantu mempertahankan lapisan pelindung silikon karbida di seluruh struktur berongga, dibandingkan membiarkan grafit internal terpapar ke lingkungan proses. Hal ini sangat penting ketika pin pengangkat beroperasi di ruang proses semikonduktor bersuhu tinggi dan agresif secara kimia.

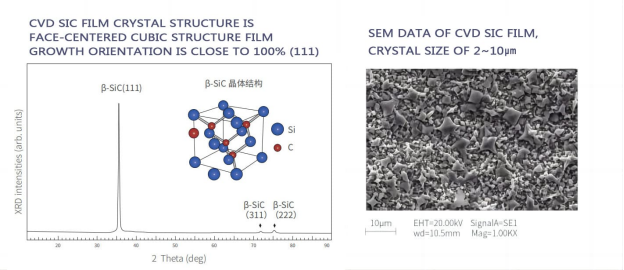

Gambar 3: Struktur kristal mikroskopis lapisan silikon karbida CVD

V. Keunggulan Utama Pin Pengangkat Berongga VETEK AMAT

Sistem material dengan kemurnian tinggi:Kombinasi grafit dengan kemurnian tinggi dan silikon karbida CVD dengan kemurnian tinggi dirancang untuk lingkungan semikonduktor di mana pengendalian kontaminasi sangat penting. Tergantung pada spesifikasi yang dipilih, kemurnian lapisan silikon karbida CVD adalah 6N.

Lapisan silikon karbida standar 100±20 μm:Ketebalan lapisan standar VETEK adalah sekitar 100±20 μm, memberikan ketebalan lapisan praktis untuk komponen proses semikonduktor, sementara penyesuaian tersedia sesuai dengan kebutuhan pelanggan.

Kemampuan pelapisan dinding bagian dalam yang luar biasa:Untuk komponen berongga, pelapisan dinding bagian dalam adalah salah satu bagian tersulit dalam proses pembuatannya. VETEK telah mengembangkan proses pelapisan yang mampu mencapai cakupan berkualitas tinggi pada dinding bagian dalam pin pengangkat berongga, mulai dari simulasi medan aliran gas hingga kontrol medan suhu, memastikan ketebalan lapisan yang konsisten, ikatan yang kuat.

Stabilitas suhu tinggi:Substrat grafit dan lapisan silikon karbida CVD cocok untuk lingkungan proses semikonduktor suhu tinggi. Lapisan silikon karbida CVD memberikan perlindungan tambahan terhadap serangan bahan kimia dan degradasi permukaan. Data film silikon karbida CVD VETEK mencantumkan konduktivitas termal yang tinggi, ekspansi termal yang rendah, dan suhu sublimasi sekitar 2700 °C, yang menunjukkan bahwa bahan tersebut cocok untuk aplikasi suhu tinggi yang menuntut.

Ketahanan kimia dan korosi:Permukaan silikon karbida CVD yang padat menawarkan ketahanan korosi yang lebih baik daripada grafit telanjang dan dapat menahan gas proses yang agresif dan lingkungan pembersihan kimia. Hal ini membantu mengurangi degradasi media dan mempertahankan permukaan komponen yang lebih stabil selama siklus proses berulang.

Pemesinan dan penyesuaian presisi:Pin pengangkat berongga memerlukan kontrol yang tepat terhadap diameter luar, diameter dalam, ketebalan dinding, panjang, dan konsentrisitas. VETEK menggabungkan pemesinan presisi CNC dengan proses pelapisan CVD untuk memproduksi komponen semikonduktor kompleks sesuai gambar pelanggan. Pin pengangkat dapat diproduksi sesuai dengan:

• Gambar pelanggan

• Komponen sampel

• Spesifikasi dimensi

• Ketebalan lapisan yang dibutuhkan

• Kelas grafit yang diperlukan

• Persyaratan proses khusus

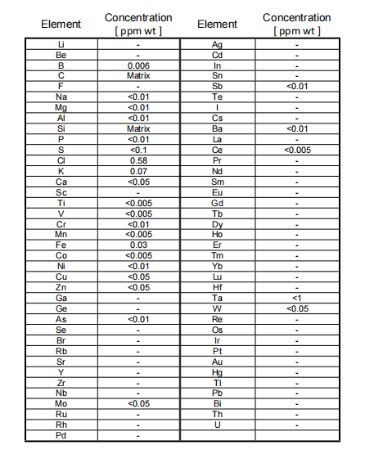

Gambar 4: Laporan uji kemurnian GDMS lapisan silikon karbida CVD

VI. Aplikasi Khas

Epitaksi silikon:Pin pengangkat digunakan untuk mengangkat, memposisikan, dan memindahkan wafer dalam peralatan epitaksi. Produk AMAT 0200-03201 VETEK yang ada secara khusus diposisikan untuk aplikasi epitaksi silikon 300 mm.

Sistem penanganan wafer:Pin pengangkat dapat berfungsi sebagai komponen penanganan wafer presisi untuk aplikasi yang memerlukan stabilitas suhu tinggi, akurasi dimensi, dan pengendalian kontaminasi. Pin pengangkat wafer dengan badan tubular berongga dapat secara efektif meminimalkan kehilangan panas lokal, sehingga mengurangi tanda pin yang biasa terlihat di bagian belakang wafer dalam proses suhu tinggi (seperti pertumbuhan epitaksial atau anil). Membentuk rongga berongga di dalam badan pin pengangkat mengurangi massa termal dan meningkatkan keseragaman suhu wafer.

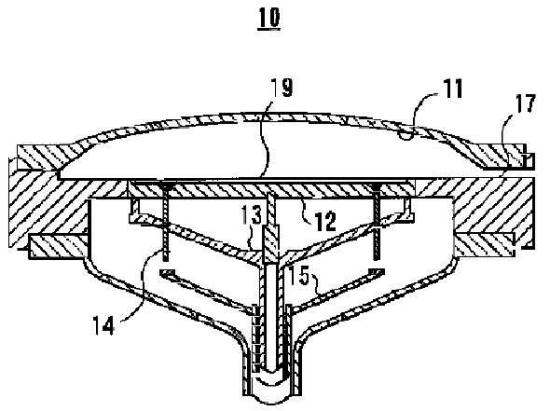

Gambar 5: Skema prinsip dimana pin pengangkat berongga mengurangi massa termal dan meningkatkan keseragaman suhu wafer

Peralatan proses semikonduktor:Berdasarkan gambar dan sampel pelanggan, komponen grafit + silikon karbida CVD serupa dapat dikembangkan untuk platform peralatan semikonduktor lainnya. Portofolio produk semikonduktor VETEK mencakup epitaksi silikon, epitaksi silikon karbida, MOCVD, RTP/RTA, etsa, dan proses semikonduktor lainnya.



VII. Proses Manufaktur: Node Kontrol Utama dari Desain Proses hingga Kontrol Kualitas dan Pengiriman

Produksi pin pengangkat berongga AMAT melibatkan beberapa langkah penting, yang masing-masing secara langsung memengaruhi keandalan produk akhir dan hasil wafer:

1. Pemilihan bahan grafit— Pilih tingkat grafit dengan kemurnian tinggi yang sesuai (SGL Carbon atau Toyo Tanso, dll.) sesuai dengan persyaratan dimensi, kinerja termal, dan kemurnian pelanggan.

2. Mesin CNC presisi— Masukkan blanko grafit ke dalam geometri berongga yang diperlukan. Perhatian khusus diberikan pada diameter dalam, diameter luar, ketebalan dinding, panjang, dan konsentrisitas.

3. Persiapan permukaan— Komponen grafit mesin menjalani pembersihan dan persiapan permukaan sebelum pelapisan CVD.

4. Lapisan silikon karbida CVD— Letakkan lapisan silikon karbida CVD padat pada substrat grafit. Ketebalan lapisan standar adalah sekitar 100±20 μm, dengan kemurnian lapisan 6N sesuai dengan spesifikasi yang dipilih.

5. Pelapisan permukaan bagian dalam (langkah teknis penting)— Untuk pin pengangkat berongga, dinding bagian dalam diproses secara hati-hati untuk mencapai cakupan lapisan silikon karbida yang stabil. Melalui optimalisasi simulasi aliran gas dan kontrol suhu deposisi yang tepat, ketebalan lapisan yang konsisten dari port hingga bagian dalam lubang, ikatan yang kuat, dan standar pertemuan kebersihan lubang internal dapat dipastikan.

6. Inspeksi — Komponen jadi menjalani pemeriksaan untuk keakuratan dimensi, kondisi pelapisan, dan persyaratan lain yang ditentukan pelanggan sebelum pengiriman.

Kemampuan produksi VETEK mencakup pemurnian, pemesinan CNC, pelapisan CVD, dan inspeksi, menyediakan rantai manufaktur terintegrasi untuk komponen berbasis karbon semikonduktor.

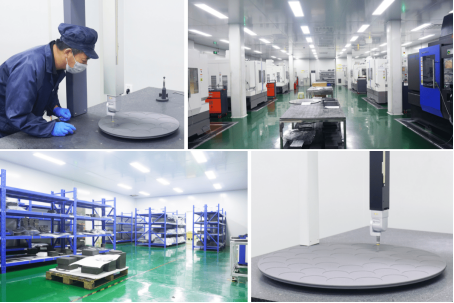

Gambar 6: Produksi bahan semikonduktor VETEK dan basis pemesinan presisi

VIII. Contoh Waktu Pimpin

Waktu tunggu tipikal untuk sampel pin pengangkat berongga AMAT yang disesuaikan adalah sekitar 20 hari. Waktu pengiriman sebenarnya dapat bervariasi tergantung pada kompleksitas gambar, pemilihan bahan, persyaratan pelapisan, kuantitas, dan persyaratan inspeksi. Untuk pesanan berulang atau produk yang sudah memenuhi syarat, jadwal produksi dapat dinegosiasikan secara terpisah sesuai dengan perkiraan pelanggan dan tanggal pengiriman yang diperlukan.

Gambar 7: Kemasan produk pin pengangkat berongga VETEK AMAT



IX. Mengapa Memilih Pin Pengangkat Berongga AMAT VETEK?

VETEK mengintegrasikan pengadaan bahan grafit, pemesinan presisi, pelapisan silikon karbida CVD, dan pembuatan komponen semikonduktor ke dalam proses produksi yang terintegrasi. Kemampuan utama meliputi:

• Substrat grafit dengan kemurnian tinggi (SGL Carbon / Toyo Tanso, dll.)

• Kemurnian lapisan silikon karbida CVD 6N

• Ketebalan lapisan standar 100±20 mikron

• Pemesinan struktur berongga

• Lapisan silikon karbida CVD dinding bagian dalam (kemampuan membedakan inti)

• Mesin CNC presisi

• Solusi pin pengangkat wafer yang kompatibel dengan AMAT

• Contoh waktu tunggu secepat sekitar 20 hari

VETEK mencakup rantai teknis lengkap pengembangan peralatan CVD, pengembangan proses CVD, permesinan presisi CNC, dan pemurnian, didukung oleh pusat R&D khusus dan fasilitas produksi bahan semikonduktor.

X. Pertanyaan yang Sering Diajukan (FAQ)

Q1: Berapa ketebalan lapisan silikon karbida CVD standar dari pin pengangkat berongga VETEK AMAT?

Ketebalan lapisan standar adalah sekitar 100±20 μm. Ketebalan spesifik dapat disesuaikan sesuai dengan gambar pelanggan dan persyaratan proses.

Q2: Tingkat kemurnian apa yang dapat dicapai oleh lapisan silikon karbida CVD?

Tergantung pada spesifikasi yang dipilih, kemurnian lapisan sekitar 6N (99,99995%). Platform silikon karbida CVD VETEK secara rutin beroperasi pada level 6N–7N.

Q3: Mengapa pelapis dinding bagian dalam penting untuk pin pengangkat berongga?

Geometri internal sulit untuk dilapisi secara seragam. Cakupan silikon karbida dinding bagian dalam berkualitas tinggi mencegah substrat grafit terkena lingkungan proses bersuhu tinggi dan aktif secara kimia dan merupakan faktor pembeda utama untuk keandalan jangka panjang. Keseragaman lapisan dinding bagian dalam berhubungan langsung dengan kebersihan lubang bagian dalam dan hasil wafer.

Q4: Dapatkah VETEK memproduksi sesuai dengan gambar atau sampel OEM saya?

Ya. VETEK dapat memproduksi sesuai dengan gambar pelanggan, nomor komponen OEM (seperti AMAT 0200-03201), komponen sampel, spesifikasi dimensi, tingkat grafit yang diperlukan, dan persyaratan pelapisan.

Q5: Berapa waktu tunggu sampel yang khas?

Waktu tunggu sampel pada umumnya adalah sekitar 20 hari. Pengiriman sebenarnya bergantung pada kompleksitas gambar, pemilihan bahan, persyaratan pelapisan, kuantitas, dan kebutuhan inspeksi.

XI. Ringkasan

Meskipun pin pengangkat berongga AMAT adalah komponen semikonduktor yang relatif kecil, persyaratan pembuatannya jauh dari sederhana. Geometri dinding tipis, persyaratan konsentrisitas yang ketat, pengoperasian suhu tinggi, pengendalian kontaminasi, dan kombinasi lapisan permukaan bagian dalam menjadikannya komponen proses semikonduktor khusus.

Solusi VETEK saat ini mengadopsi grafit dengan kemurnian tinggi dengan lapisan silikon karbida CVD, menggabungkan kemampuan mesin dan karakteristik termal grafit dengan kemurnian tinggi, ketahanan terhadap bahan kimia, dan stabilitas suhu tinggi dari silikon karbida CVD. Dengan ketebalan lapisan standar 100±20 μm, kemurnian hingga 6N, pilihan material grafit SGL dan Toyo Tanso, serta kemampuan pelapisan dinding bagian dalam, VETEK dapat menyediakan solusi pin pengangkat berongga AMAT yang disesuaikan untuk penanganan wafer semikonduktor dan aplikasi epitaksi silikon.

Untuk pelanggan yang mencari pemasok alternatifPin pengangkat wafer berongga AMAT 0200-03201,ataukomponen semikonduktor grafit berlapis silikon karbida lainnya,VETEK dapat mengevaluasi gambar atau sampel dan memberikan solusi manufaktur yang disesuaikan.
