Dalam persiapan substrat silikon karbida berkualitas tinggi dan hasil tinggi, inti membutuhkan kontrol yang tepat dari suhu produksi dengan bahan medan termal yang baik. Saat ini, kit wadah medan termal yang terutama digunakan adalah komponen struktural grafit dengan kemurnian tinggi, yang fungsinya adalah memanaskan bubuk karbon cair dan bubuk silikon serta mempertahankan panas. Bahan grafit memiliki karakteristik kekuatan spesifik tinggi dan modulus spesifik, ketahanan guncangan termal yang baik dan resistensi korosi, dll. Namun, mereka memiliki kelemahan seperti oksidasi mudah dalam lingkungan kaya oksigen suhu tinggi, resistensi amonia yang buruk dan resistensi awal yang buruk. Dalam pertumbuhan kristal tunggal silikon karbida dan produksi wafer epitaxial silikon karbida, mereka sulit untuk memenuhi persyaratan penggunaan yang semakin ketat untuk bahan grafit, yang dengan serius membatasi pengembangan dan aplikasi praktis mereka. Oleh karena itu, pelapis suhu tinggi sepertitantalum carbidemulai bangkit.
Keramik TAC memiliki titik leleh setinggi 3880 ℃, menampilkan kekerasan tinggi (kekerasan MOHS 9-10), konduktivitas termal yang relatif besar (22W · M-1 · K-1), kekuatan lentur yang cukup besar (340-400 MPa), dan koefisien ekspansi termal yang relatif kecil (6.6 × 400). Mereka juga menunjukkan stabilitas kimia termal yang sangat baik dan sifat fisik yang luar biasa. Pelapis TAC memiliki kompatibilitas kimia dan mekanis yang sangat baik dengan grafit dan komposit C/C. Oleh karena itu, mereka banyak digunakan dalam perlindungan termal aerospace, pertumbuhan kristal tunggal, elektronik energi, dan perangkat medis, di antara bidang lainnya.

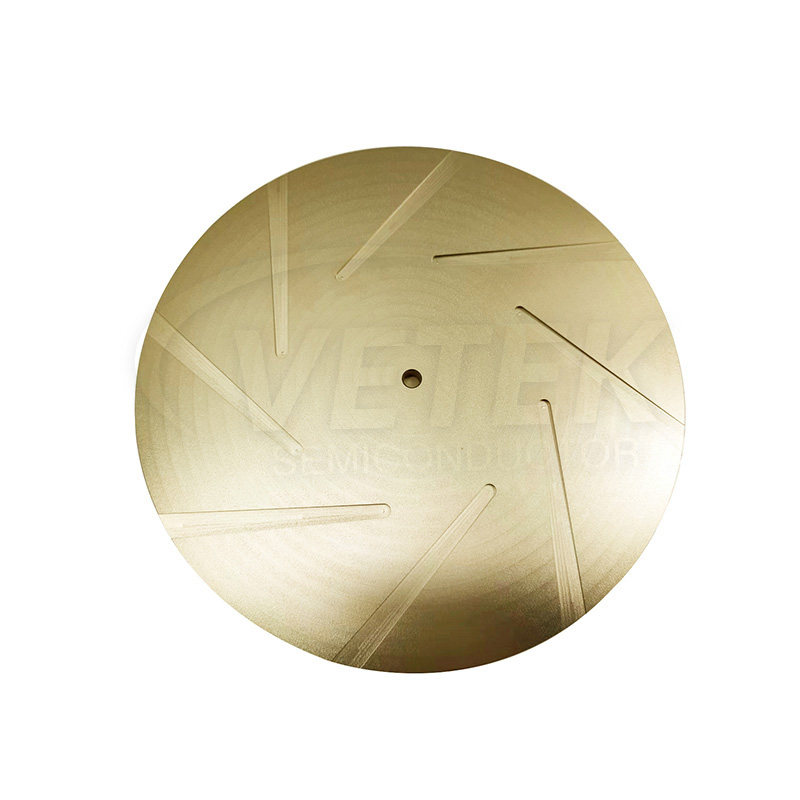

Grafit yang dilapisi TAC memiliki ketahanan korosi kimia yang lebih baik daripada grafit telanjang atauSic dilapisigrafit. Ini dapat secara stabil digunakan pada suhu tinggi 2600 ° C dan tidak bereaksi dengan banyak elemen logam. Ini adalah lapisan berkinerja terbaik dalam skenario pertumbuhan kristal tunggal dan etsa wafer semikonduktor generasi ketiga, dan dapat secara signifikan meningkatkan kontrol suhu dan kotoran dalam proses. Siapkan wafer silikon karbida silikon berkualitas tinggi dan wafer epitaxial terkait. Ini sangat cocok untuk menumbuhkan kristal tunggal GaN atau ALN pada peralatan MOCVD dan kristal tunggal SIC pada peralatan PVT, dan kualitas kristal tunggal yang ditanam telah meningkat secara signifikan.
