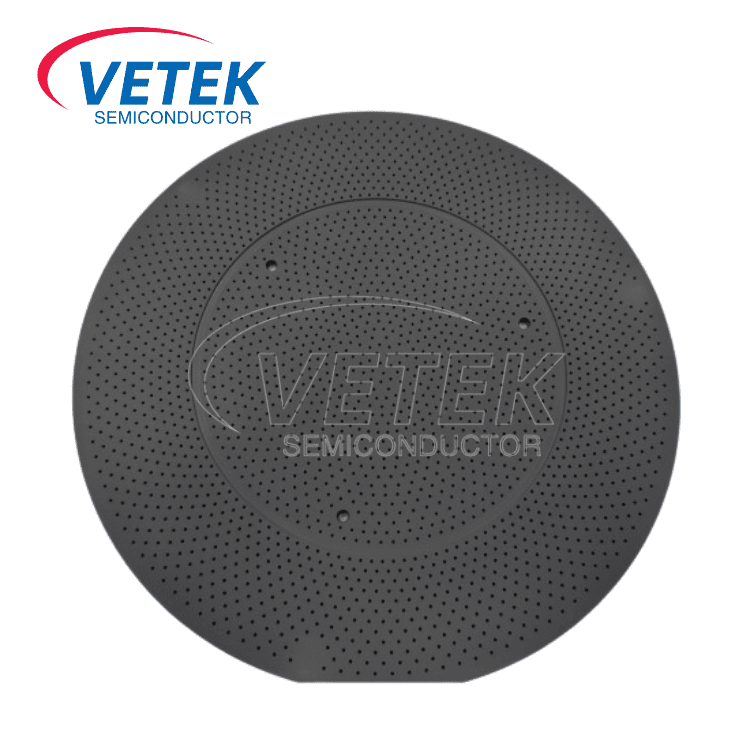

CVD SIC Coated Wafer Ronsceptor

Dalam manufaktur semikonduktor, epitaxy adalah langkah penting dalam produksi chip, dan kerentanan wafer, sebagai komponen kunci dari peralatan epitaxial, secara langsung memengaruhi keseragaman, laju cacat, dan efisiensi pertumbuhan lapisan epitaxial. Untuk mengatasi meningkatnya permintaan industri untuk bahan-bahan yang tinggi, stabilitas tinggi, Veteksemicon memperkenalkan kerentanan wafer yang dilapisi CVD SIC, yang menampilkan kemurnian ultra-tinggi (≤100ppb, ICP-E10 bersertifikat) dan kompatibilitas lanjutan (6 ", 8", 12 "), memposisikannya sebagai solusi terkemuka untuk canggih (6", 8 ", 12"), memposisikannya sebagai solusi terkemuka untuk canggih (6 ", 8", 12 "), memposisikannya sebagai solusi terkemuka untuk canggih (6", 8 ", 12"), sebagai solusi terkemuka sebagai solusi maju (6 ", 8", 12 "), sebagai solusi terkemuka sebagai canggih.

Ⅰ. Keuntungan Inti

1. Kemurnian terkemuka di industri

Pelapis silikon karbida (sic), diendapkan melalui deposisi uap kimia (CVD), mencapai tingkat pengotor ≤100ppb (standar E10) sebagaimana diverifikasi oleh ICP-MS (spektrometri massa plasma yang digabungkan secara induktif). Kemurnian ultra-tinggi ini meminimalkan risiko kontaminasi selama pertumbuhan epitaxial, memastikan kualitas kristal superior untuk aplikasi kritis seperti gallium nitrida (GAN) dan manufaktur semikonduktor bandgap lebar silicon carbide (SIC).

2. Resistensi suhu tinggi yang luar biasa & daya tahan kimia

Lapisan CVD SIC memberikan stabilitas fisik dan kimia yang luar biasa:

Daya tahan suhu tinggi: Operasi stabil hingga 1600 ° C tanpa delaminasi atau deformasi;

Resistensi korosi: tahan gas proses epitaxial agresif (mis., HCl, H₂), memperpanjang masa pakai;

Tegangan termal rendah: cocok dengan koefisien ekspansi termal dari wafer SiC, mengurangi risiko warpage.

3. Kompatibilitas ukuran penuh untuk jalur produksi utama

Tersedia dalam konfigurasi 6-inci, 8-inci, dan 12-inci, kerentanan mendukung beragam aplikasi, termasuk semikonduktor generasi ketiga, perangkat daya, dan chip RF. Permukaannya yang direkayasa dengan presisi memastikan integrasi tanpa batas dengan AMTA dan reaktor epitaxial utama lainnya, memungkinkan peningkatan lini produksi yang cepat.

4. Terobosan Produksi Lokal

Memanfaatkan CVD yang berpemilik dan teknologi pasca pemrosesan, kami telah melanggar monopoli luar negeri pada rentan yang dilapisi SIC dengan kemurnian tinggi, menawarkan pelanggan domestik dan global yang hemat biaya, pengiriman cepat, dan alternatif yang didukung secara lokal.

Ⅱ. Keunggulan teknis

● Proses CVD Presisi: Parameter deposisi yang dioptimalkan (suhu, aliran gas) memastikan pelapis yang padat dan bebas pori dengan ketebalan seragam (penyimpangan ≤3%), menghilangkan kontaminasi partikel;

● Manufaktur ruang bersih: Seluruh proses produksi, dari persiapan substrat hingga pelapis, dilakukan di ruang bersih kelas 100, memenuhi standar kebersihan tingkat semikonduktor;

● Kustomisasi: Ketebalan lapisan yang disesuaikan, kekasaran permukaan (RA ≤0.5μm), dan perawatan penuaan yang telah dilapisi pra-berlapis untuk mempercepat commissioning peralatan.

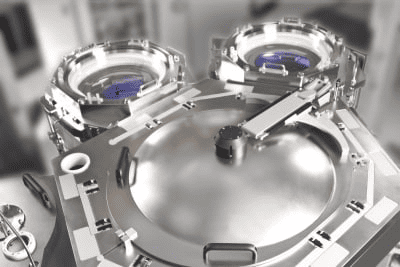

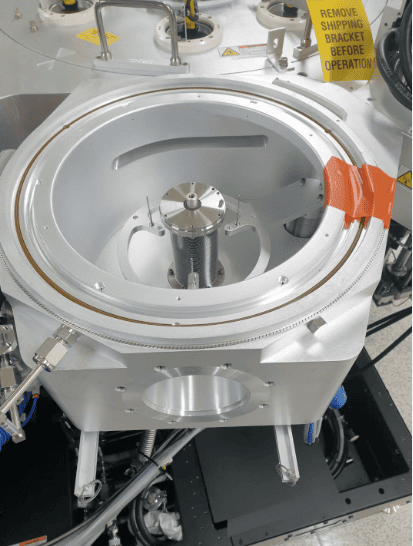

Ⅲ. Aplikasi & Manfaat Pelanggan

● Epitaxy semikonduktor generasi ketiga: Ideal untuk pertumbuhan MOCVD/MBE SIC dan GAN, meningkatkan tegangan kerusakan perangkat dan efisiensi switching;

● Epitaks berbasis silikon: Meningkatkan keseragaman lapisan untuk IGBT, sensor, dan perangkat silikon bertegangan tinggi;

● Nilai dikirim:

Mengurangi cacat epitaxial, meningkatkan hasil chip;

Menurunkan frekuensi pemeliharaan dan total biaya kepemilikan;

Mempercepat independensi rantai pasokan untuk peralatan dan bahan semikonduktor.

Sebagai pelopor dalam rentak wafer yang dilapisi CVD dengan kemurnian tinggi di Cina, kami berkomitmen untuk memajukan manufaktur semikonduktor melalui teknologi mutakhir. Solusi kami memastikan kinerja yang dapat diandalkan untuk retrofit produksi baru dan retrofit peralatan warisan, memberdayakan proses epitaxial dengan kualitas dan efisiensi yang tak tertandingi.

Sifat fisik dasar pelapisan cvd sic
