Cincin Saluran Masuk Lapisan SiC
  • Cincin Saluran Masuk Lapisan SiCCincin Saluran Masuk Lapisan SiC

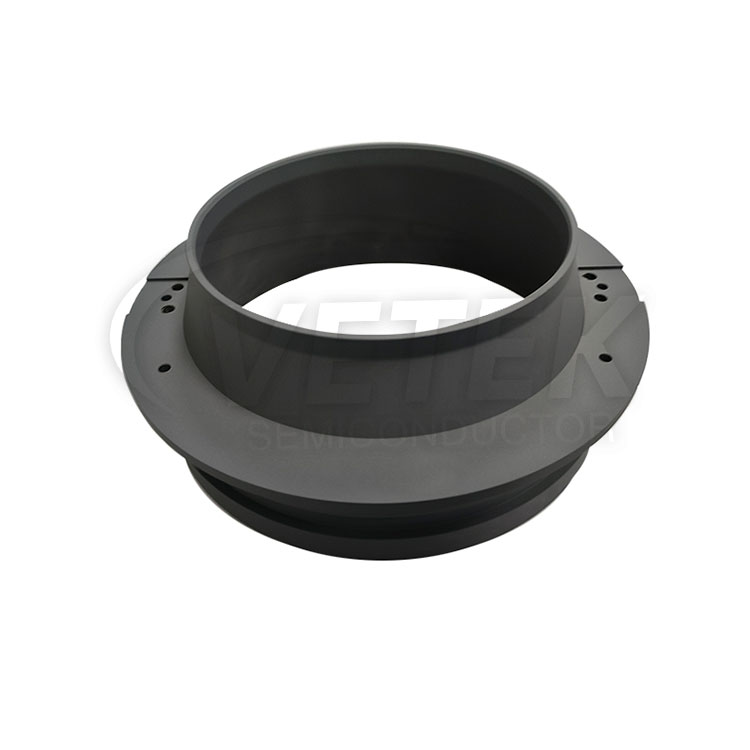

Cincin Saluran Masuk Lapisan SiC

Vetek Semiconductor unggul dalam berkolaborasi erat dengan klien untuk membuat desain khusus untuk Cincin Saluran Masuk Lapisan SiC yang disesuaikan dengan kebutuhan spesifik. Cincin Saluran Masuk Lapisan SiC ini dirancang dengan cermat untuk beragam aplikasi seperti peralatan CVD SiC dan epitaksi silikon karbida. Untuk solusi Cincin Saluran Masuk Lapisan SiC yang disesuaikan, jangan ragu untuk menghubungi Vetek Semiconductor untuk mendapatkan bantuan yang dipersonalisasi.

Cincin saluran masuk SIC Coating berkualitas tinggi ditawarkan oleh produsen China Vetek Semiconductor. Beli cincin saluran masuk SIC Coating yang berkualitas tinggi langsung dengan harga rendah.

Vetek Semiconductor berspesialisasi dalam memasok peralatan produksi canggih dan kompetitif yang dirancang untuk industri semikonduktor, dengan fokus pada komponen grafit yang dilapisi SIC seperti cincin saluran masuk SIC Coating untuk sistem SIC-CVD generasi ketiga. Sistem ini memfasilitasi pertumbuhan lapisan epitaxial kristal tunggal yang seragam pada substrat silikon karbida, penting untuk perangkat daya manufaktur seperti dioda Schottky, IGBT, MOSFET, dan berbagai komponen elektronik.

Peralatan SIC-CVD menggabungkan proses dan peralatan dengan mulus, menawarkan keunggulan penting dalam kapasitas produksi yang tinggi, kompatibilitas dengan wafer 6/8 inci, efisiensi biaya, kontrol pertumbuhan otomatis berkelanjutan di berbagai tungku, laju cacat rendah, dan pemeliharaan dan keandalan yang nyaman melalui suhu dan desain kontrol bidang aliran. Ketika dipasangkan dengan cincin saluran masuk SIC Coating kami, ini meningkatkan produktivitas peralatan, memperpanjang umur operasional, dan secara efektif mengelola biaya.

Cincin Saluran Masuk Lapisan SiC Semikonduktor Vetek dicirikan oleh kemurnian tinggi, sifat grafit yang stabil, pemrosesan yang presisi, dan manfaat tambahan dari lapisan SiC CVD. Stabilitas suhu tinggi pada lapisan silikon karbida melindungi substrat dari panas dan korosi kimia di lingkungan ekstrem. Lapisan ini juga menawarkan kekerasan dan ketahanan aus yang tinggi, memastikan masa pakai substrat lebih lama, ketahanan korosi terhadap berbagai bahan kimia, koefisien gesekan rendah untuk mengurangi kerugian, dan meningkatkan konduktivitas termal untuk pembuangan panas yang efisien. Secara keseluruhan, lapisan silikon karbida CVD memberikan perlindungan menyeluruh, memperpanjang masa pakai media, dan meningkatkan kinerja.


Sifat fisik dasar lapisan CVD SiC:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Sifat fisik dasar lapisan CVD SiC
Milik Nilai khas
Struktur kristal Polikristalin fase β FCC, terutama berorientasi (111).
Kepadatan 3,21 gram/cm³
Kekerasan 2500 kekerasan Vickers (500g Load)
Ukuran Butir 2~10μm
Kemurnian Kimia 99,99995%
Kapasitas panas 640 J · kg-1· K-1
Suhu sublimasi 2700 ℃
Kekuatan lentur 415 MPa RT 4 titik
Modulus Young 430 IPK 4PT Bend, 1300 ℃
Konduktivitas termal 300W · m-1· K-1
Ekspansi Termal (CTE) 4,5 × 10-6K-1


Toko Produksi:

VeTek Semiconductor Production Shop


Ikhtisar rantai industri epitaksi chip semikonduktor:

Overview of the semiconductor chip epitaxy industry chain


Tag Panas: Cincin saluran masuk lapisan sic
