Pin lift wafer
  • Pin lift waferPin lift wafer

Pin lift wafer

VeTek Semiconductor adalah produsen dan inovator EPI Wafer Lift Pin terkemuka di China. Kami telah mengkhususkan diri dalam pelapisan SiC pada permukaan grafit selama bertahun-tahun. Kami menawarkan Pin Pengangkat Wafer EPI untuk proses Epi. Dengan kualitas tinggi dan harga yang kompetitif, kami menyambut Anda untuk mengunjungi pabrik kami di China.

Semikonduktor VeTek menyediakanlapisan SiCDanlapisan TaCMateri dengan harga yang bersaing dan kualitas tinggi, selamat datang untuk menanyakan kami.


Pin pengangkat wafer semikonduktor VETEK semikonduktor adalah perangkat utama yang dirancang khusus untuk pembuatan semikonduktor. Ini digunakan untuk mengangkat dan mengangkut wafer, memastikan keamanan dan stabilitas mereka selama pembuatan. Kami menyediakan pin pengangkat wafer yang dilapisi SiC, pin ujung, cincin pra-panas untuk proses EPI.


Pin pengangkat wafer EPI kami menawarkan fitur dan keunggulan berikut:

● Akurasi dan stabilitas tinggi: Pin lift wafer EPI menggunakan proses dan bahan canggih untuk memastikan akurasi dan stabilitas yang tinggi saat mengangkat dan menangani wafer. Ini dapat secara akurat memposisikan dan memperbaiki wafer, menghindari penyimpangan dan kerusakan wafer selama pembuatan.

● Keamanan dan keandalan: Pin pengangkat wafer EPI kami dibuat dari bahan berkekuatan tinggi untuk daya tahan dan keandalan yang sangat baik. Ia mampu menahan berat dan tekanan, memastikan wafer tidak akan rusak atau terjatuh secara tidak sengaja selama penanganan.

● Otomatisasi dan efisiensi: Pin pengangkat wafer EPI Semikonduktor VeTek dirancang untuk beroperasi secara mandiri dan terintegrasi secara mulus dengan peralatan manufaktur semikonduktor. Alat ini dapat mengangkat dan memindahkan wafer dengan cepat dan akurat, meningkatkan efisiensi produksi dan mengurangi kebutuhan pengoperasian manual.

● Kompatibilitas dan penerapan: Epi Wafer Lift Pin cocok untuk berbagai ukuran dan jenis wafer, termasuk wafer dengan diameter dan bahan yang berbeda. Ini dapat kompatibel dengan berbagai peralatan dan proses manufaktur semikonduktor dan cocok untuk berbagai lingkungan produksi.

● Dukungan berkualitas tinggi dan andal: Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan dapat diandalkan serta memberikan dukungan dan layanan komprehensif kepada pelanggan kami. Pin pengangkat wafer kami menjalani kontrol kualitas dan pengujian yang ketat untuk memastikan kinerja dan daya tahannya.

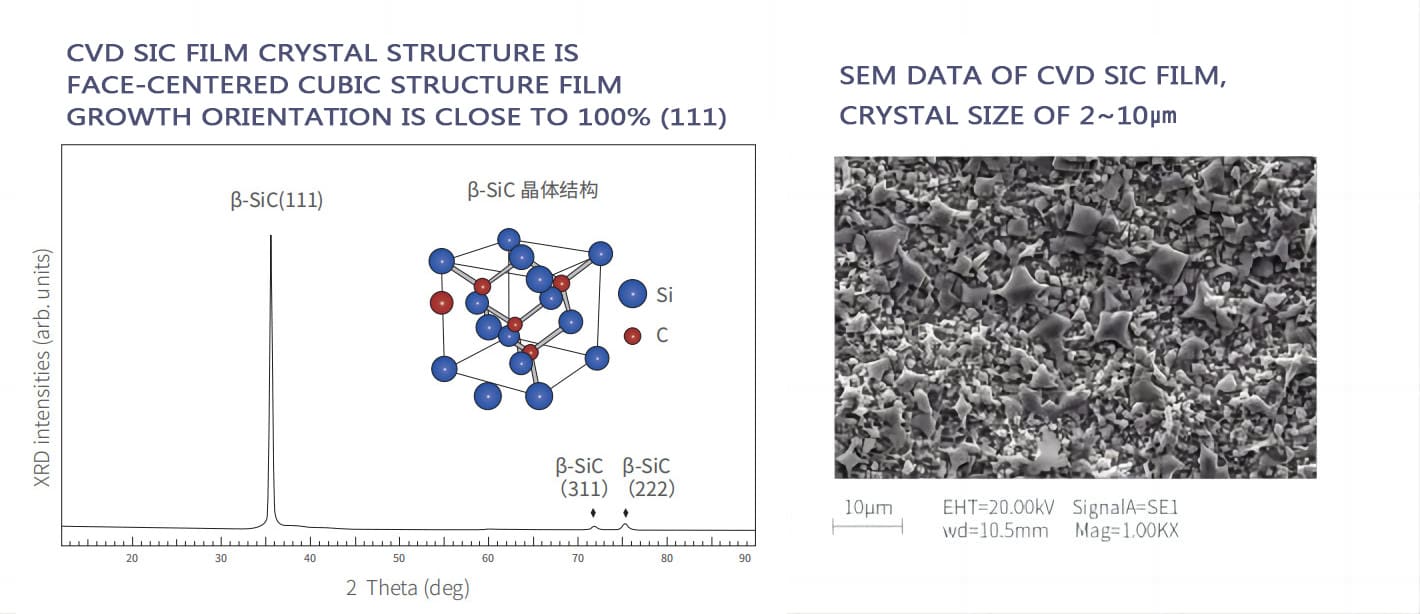

DATA SEM FILM CVD SIC:

SEM DATA OF CVD SIC FILM

Sifat fisik dasar lapisan cvd sic:

Sifat fisik dasar dariLapisan CVD SiC
Milik Nilai Khas
Struktur Kristal FCC β fase polikristalin, terutama (111) berorientasi
Kepadatan pelapis cvd sic 3,21 gram/cm³
Kekerasan lapisan SiC Kekerasan Vickers 2500(beban 500g)
Ukuran biji -bijian 2 ~ 10mm
Kemurnian Kimia 99,9995%
Kapasitas panas 640 J · kg-1· K-1
Suhu sublimasi 2700 ℃
Kekuatan Lentur 415 MPa RT 4-poin
Modulus Muda tikungan 430 Gpa 4pt, 1300℃
Konduktivitas termal 300W · m-1· K-1
Ekspansi Termal (CTE) 4,5 × 10-6K-1

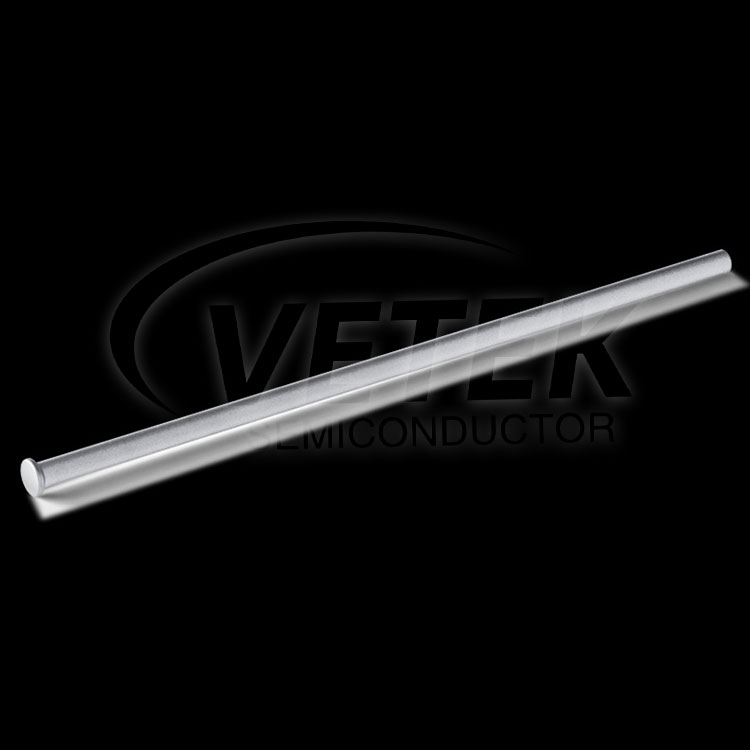

Itu semikonduktor Pin Pengangkat WaferToko produksi

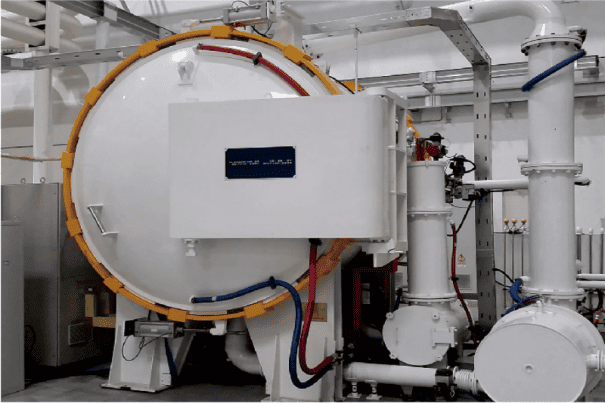

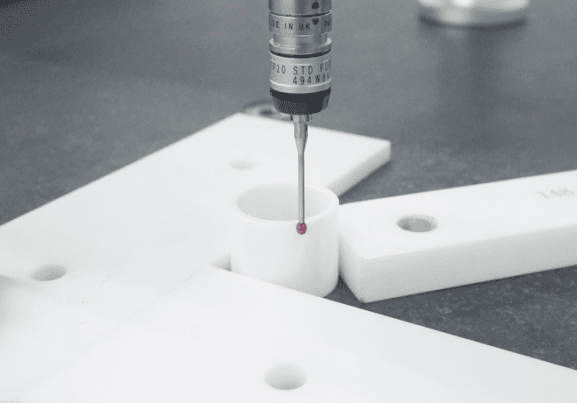

SiC Graphite substrateWafer Lift Pin testSilicon carbide ceramic processingEPI process equipment

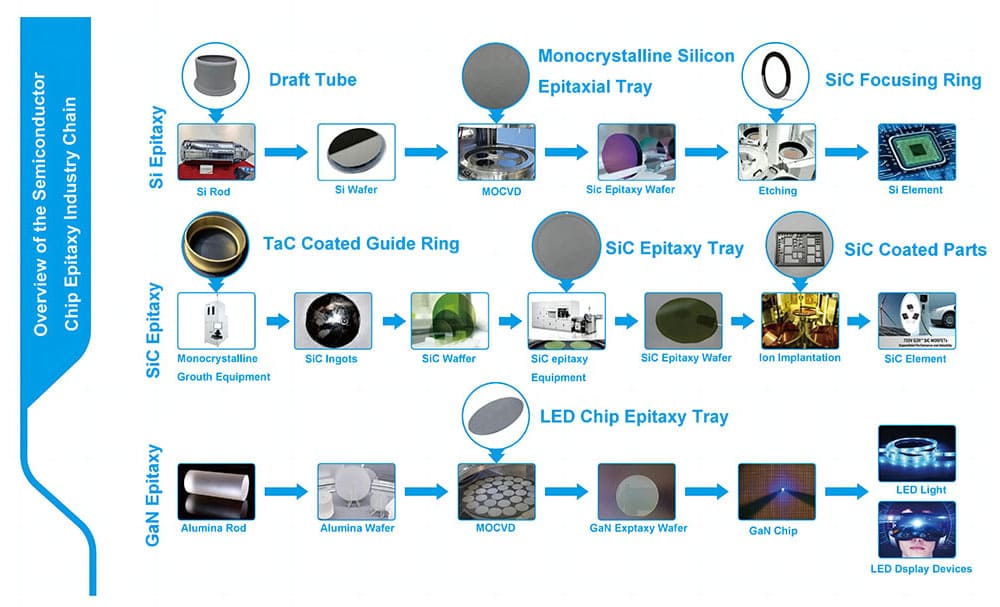

Tinjauan umum rantai industri epikonduktor Chip Epitaxy:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Tag Panas: Pin Pengangkat Wafer
