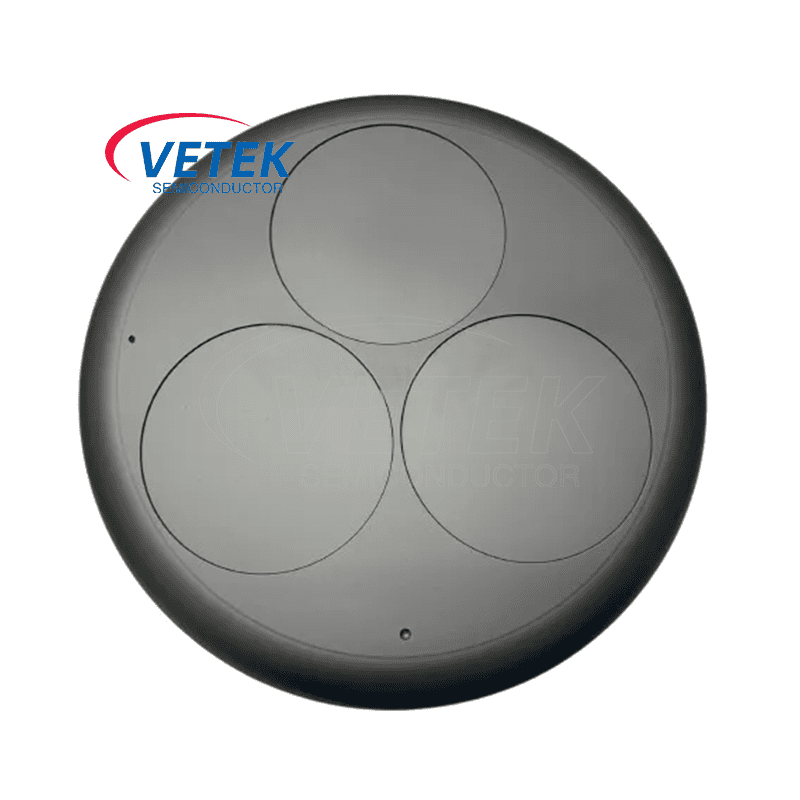

CVD SIC Coating Wafer Epi Rumceptor

CVD SIC Coating Wafer Epi Ronseptor Vetek Semiconductor dirancang khusus untuk proses deposisi uap kimia organik logam (MOCVD) dan sangat cocok untuk pertumbuhan epitaxial silikon karbida (SIC). Menggunakan substrat grafit canggih yang dikombinasikan dengan lapisan SiC menggabungkan sifat terbaik dari kedua bahan untuk memastikan kinerja yang unggul dalam proses pembuatan semikonduktor.

TepatN dan Efisiensi: Dukungan Sempurna untuk Proses MOCVD

Dalam manufaktur semikonduktor, presisi dan efisiensi sangat penting. CVD SIC Wafer Epi Ronsceptor dari Vetek Semiconductor menyediakan platform yang stabil dan andal untuk wafer SIC, memastikan kontrol yang tepat selama proses pertumbuhan epitaxial. Lapisan SIC secara signifikan meningkatkan konduktivitas termal stent, membantu mencapai manajemen suhu yang sangat baik. Ini sangat penting untuk memastikan pertumbuhan material yang seragam dan mempertahankan integritas lapisan SIC.

Resistensi dan daya tahan kimia yang sangat baik

Lapisan SIC secara efektif melindungi substrat grafit dari bahan kimia korosif dalam proses MOCVD, sehingga memperpanjang umur wafer usceptor dan mengurangi biaya perawatan. Resistensi kimia ini memungkinkan pemegang wafer untuk mempertahankan kinerja yang stabil di lingkungan manufaktur yang keras, secara signifikan mengurangi frekuensi penggantian dan downtime peralatan.

Stabilitas dimensi yang tepat dan penyelarasan presisi tinggi

Pemegang Wafer Vetek MOCVD menggunakan proses pembuatan presisi untuk memastikan stabilitas dimensi yang sangat baik. Ini sangat penting untuk penyelarasan wafer yang tepat selama proses pertumbuhan, yang secara langsung mempengaruhi kualitas dan kinerja produk akhir. Kurung kami dirancang untuk secara ketat memenuhi persyaratan toleransi dan memiliki permukaan permukaan yang konsisten, memastikan bahwa sistem MOCVD beroperasi dalam keadaan yang efisien dan stabil.

Desain Ringan: Meningkatkan Efisiensi Produksi

CVD SIC Wafer EPI Ronsceptor mengadopsi desain ringan, yang menyederhanakan proses operasi dan pemasangan. Desain ini tidak hanya meningkatkan pengalaman pengguna, tetapi juga secara efektif mengurangi downtime di lingkungan produksi throughput tinggi. Operasi yang mudah membuat jalur produksi lebih efisien, membantu produsen mengoptimalkan alur kerja dan meningkatkan output.

Inovasi dan Keandalan: Janji Vetek

Memilih rentak wafer yang dilapisi SIC Vetek Semiconductor berarti memilih produk yang menggabungkan inovasi dan keandalan. Komitmen kami terhadap kualitas memastikan bahwa setiap pemegang wafer diuji secara ketat untuk memenuhi standar tinggi industri. Vetek Semiconductor berkomitmen untuk menyediakan teknologi dan solusi mutakhir untuk industri semikonduktor, mendukung layanan khusus, dan dengan tulus berharap untuk menjadi mitra jangka panjang Anda di Cina.

Dengan CVD Wafer EPI Ronsceptor dari Vetek Semiconductor, Anda akan dapat mencapai presisi, efisiensi, dan efektivitas biaya yang lebih besar dalam manufaktur semikonduktor, membantu proses produksi Anda mencapai ketinggian baru.
