Apa Beragam Aplikasi Kuarsa dalam Manufaktur Semikonduktor?

2026-01-14 0 Tinggalkan aku pesan

Bahan kuarsa dengan kemurnian tinggi memainkan peran penting dalam industri semikonduktor. Ketahanannya terhadap suhu tinggi, ketahanan korosi, stabilitas termal, dan sifat transmisi cahaya yang unggul menjadikannya bahan habis pakai yang penting.Produk kuarsadigunakan untuk komponen di zona produksi wafer bersuhu tinggi dan bersuhu rendah, memastikan stabilitas dan kebersihan proses produksi. Seiring berkembangnya industri semikonduktor, permintaan kuarsa dengan kemurnian tinggi terus meningkat, mendorong kemajuan dalam produksi dan teknologi. Artikel ini memberikan pandangan mendalam tentang aplikasi inti dan tren pasar kuarsa dalam manufaktur semikonduktor.



Sifat Kuarsa


  • Kuarsa (Silikon Dioksida, SiO₂) tidak tergantikan di bidang semikonduktor karena karakteristik fisik dan kimianya yang hampir sempurna8:
  • Kemurnian Ekstrim: Kuarsa tingkat semikonduktor biasanya memerlukan kemurnian 99,99% (4N) atau lebih tinggi, terkadang mencapai 5N. Hal ini memastikan bahwa ion logam (seperti natrium, kalium, dan besi) tidak bermigrasi dan mengkontaminasi wafer silikon selama pemrosesan suhu tinggi.
  • Stabilitas Termal: Dengan titik lunak sekitar 1730°C, kuarsa dapat beroperasi secara stabil untuk waktu yang lama di lingkungan bersuhu tinggi antara 1100°C dan 1250°C. Ini membuatnya sangat cocok untuk proses difusi dan oksidasi.
  • Kelambanan Kimia: Kuarsa hampir tidak reaktif dengan asam apa pun kecuali asam fluorida dan asam fosfat panas. Ini berfungsi sebagai pembawa ideal untuk proses pembersihan basah dan etsa.
  • Ekspansi Termal Rendah: Properti ini memastikan bahwa komponen kuarsa tidak mudah retak selama siklus termal ekstrem, menjaga stabilitas dimensi untuk produksi presisi.



2. Aplikasi Utama Komponen Kuarsa dalam Manufaktur Semikonduktor

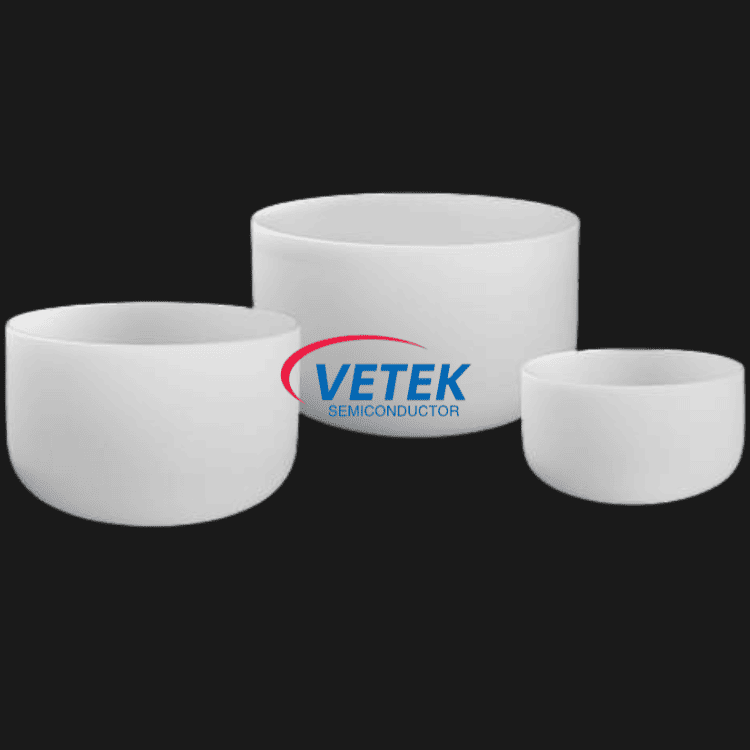

A. Pertumbuhan Kristal: Wadah Kuarsa


Pada langkah pertama pembuatan wafer—Metode Czochralski (CZ)—polisilikon harus dicairkan di dalam wadah kuarsa.

Fungsi Inti: Wadah kuarsa langsung bersentuhan dengan silikon cair. Cawan lebur berkualitas tinggi mengurangi pelepasan oksigen berlebihan, memastikan tingkat pengotor dalam ingot silikon monokristalin dijaga agar tetap minimum.


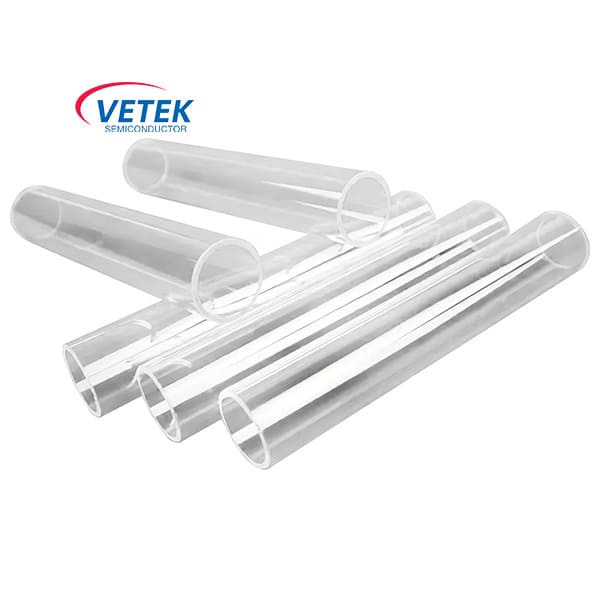

B. Proses Termal: Perahu Kuarsa & Tabung Tungku

Dalam proses difusi, oksidasi, dan anil, wafer ditempatkan secara bertahap di dalam pembawa kuarsa untuk memasuki tungku difusi.

Fungsi Inti: Perahu Wafer Kuarsa bertanggung jawab untuk membawa wafer dengan tepat, sedangkan Tabung Tungku Kuarsa menyediakan lingkungan reaksi suhu tinggi yang bersih dan terkendali.

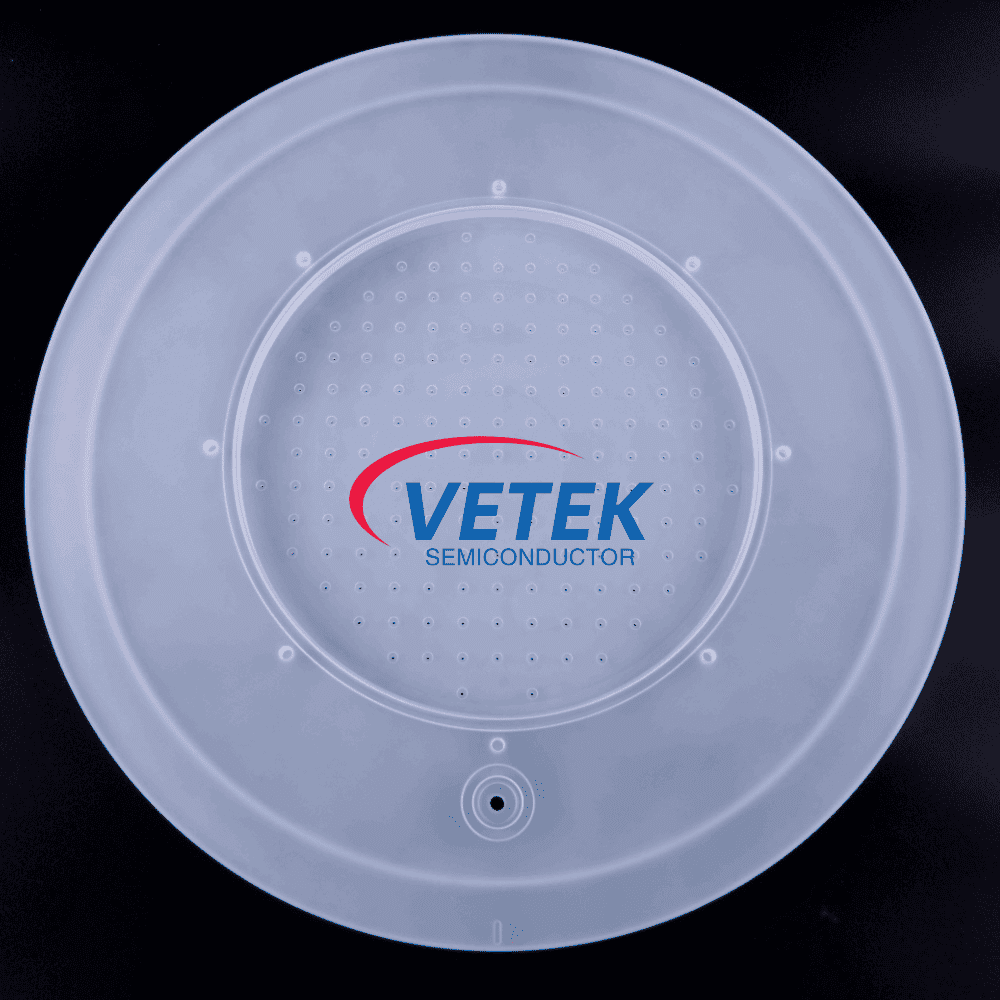

C. Deposisi Film Tipis: Kepala Pancuran Kuarsa & Bagian Kamar

Selama proses CVD (Deposisi Uap Kimia) dan ALD (Deposisi Lapisan Atom), bagian kuarsa digunakan untuk memandu dan mendistribusikan gas reaksi.

Fungsi Inti: Kepala Pancuran Kuarsa memastikan bahwa gas disemprotkan secara merata ke permukaan wafer, yang sangat penting untuk meningkatkan keseragaman film tipis berskala nanometer.

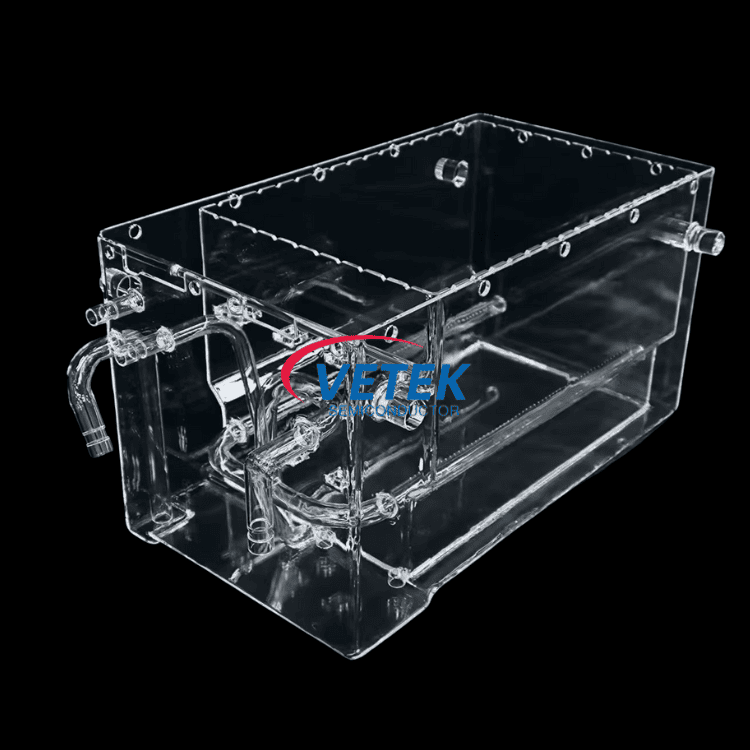

D. Pembersihan Basah: Mandi Kuarsa

Pada tahap pembersihan sebelum dan sesudah fotolitografi, wafer harus direndam dalam berbagai reagen kimia.

Fungsi Inti: Pemandian Kuarsa tahan terhadap korosi asam kuat dan tidak menghasilkan kontaminasi partikel, menjadikannya standar dalam proses pembersihan RCA.




3. Analisis Pasar Komponen Kuarsa Semikonduktor

Menurut data industri terbaru, pasar kuarsa semikonduktor global mengalami pertumbuhan pesat:

Segmen Pasar
Penggerak Pertumbuhan
Tren Teknis Utama
Chip Logika Tingkat Lanjut (7nm ke bawah)
AI, 5G, Komputasi Berkinerja Tinggi (HPC)
Lonjakan permintaan Kuarsa Sintetis untuk mengurangi pengotor logam
Chip Memori (3D NAND/DRAM)
Permintaan pusat data dan penyimpanan cloud
Peningkatan penumpukan lapisan menyebabkan lebih banyak siklus CVD/ALD, sehingga meningkatkan frekuensi penggantian kuarsa
Semikonduktor Majemuk (SiC/GaN)
Kendaraan Listrik (EV), Energi Baru
Pertumbuhan epitaksi SiC membutuhkan pelindung kuarsa dengan ketahanan suhu yang lebih tinggi
Wafer Hebat
Gelombang ekspansi kapasitas global
Pengadaan awal komponen kuarsa secara besar-besaran oleh pabrik baru (misalnya TSMC, Intel, Samsung)

4. Tren Industri

Iterasi proses semikonduktor menuntut persyaratan kemurnian material. Didorong oleh proses 7nm dan lebih maju, Silika Fused Sintetis dengan cepat menggantikan kuarsa alami tradisional dalam proses etsa dan litografi karena pengotor logamnya yang sangat rendah dan ketahanan plasma yang sangat baik. Pada saat yang sama, industri ini sedang bertransisi menuju permesinan presisi terintegrasi. Produsen dengan kemampuan CNC ultra-presisi dan integrasi bahan mentah dengan kemurnian tinggi akan unggul dalam persaingan di masa depan.


Selain itu, inisiatif ramah lingkungan dan daur ulang menjadi jalur utama bagi pabrik untuk mengurangi biaya dan meningkatkan efisiensi. Ketika standar ESG semakin berpengaruh dalam rantai pasokan semikonduktor, perbaikan dan daur ulang komponen kuarsa kelas atas secara presisi akan menjadi model bisnis utama. Hal ini membantu perusahaan menurunkan biaya produksi dan merupakan pilihan penting untuk mencapai tujuan netralitas karbon global. Dalam proses ini, perusahaan kuarsa dengan teknologi pembersihan canggih dan kemampuan perbaikan pemrosesan api akan menghadapi peluang pasar yang signifikan.

Sebagai pemasok bahan semikonduktor terkemuka, VeTek Semiconductor menyediakan rangkaian lengkap solusi mulai dari cawan lebur kuarsa hingga perahu kuarsa presisi. Produk kami banyak digunakan oleh OEM dan pabrik wafer global besar, yang didedikasikan untuk membantu pelanggan meningkatkan stabilitas proses dan hasil melalui bahan dan pengerjaan yang unggul.
