Dari 4-Inch hingga 8-Inch: Satu Dekade Pertumbuhan Semikonduktor SiC

Pada tahun 2013, industri bertanya apakah silikon karbida dapat dikomersialkan. Sepuluh tahun kemudian, SiC menggerakkan kendaraan listrik dan energi terbarukan – dan persaingan sesungguhnya telah beralih ke material, peralatan, dan hasil produksi. Dalam satu dekade, wafer SiC tumbuh dari 4 inci menjadi 8 inci seiring dengan kemajuan peralatan epitaksi. Selain wafer itu sendiri, pelapis CVD SiC, pelapis CVD SiC Padat, dan pelapis TaC kini menjaga peralatan bersuhu tinggi dan tahan korosi tetap bekerja dengan andal. VETEK Semiconductor memasok ketiga solusi material untuk manufaktur SiC berskala.

Dekade Transformasi SiC: Dari Material Lab ke Semikonduktor Daya Arus Utama

SiC telah beralih dari bahan laboratorium yang menjanjikan pada tahun 2013 ke teknologi utama yang mendukung kendaraan listrik, elektronika daya, dan konversi energi saat ini — dan fokus industri telah bergeser dari pembuktian teknologi menjadi penguasaan manufaktur dalam skala besar.

Tabel di bawah ini merangkum perubahan prioritas industri SiC selama dekade terakhir.

2013 vs. Saat ini: Pergeseran Fokus Industri SiC

Tantangan Inti Komersialisasi SiC: Teknologi Epitaksi

Peralatan epitaksi selalu menjadi hambatan teknis untuk komersialisasi SiC — kemajuan industri dapat dilacak langsung melalui evolusi reaktor epitaksi, dari platform awal 6 inci hingga sistem otomatis 150mm/200mm saat ini.

Pada tahun 2013, komersialisasi SiC semakin cepat, dan pembuat peralatan bersaing terutama dengan kemampuan epitaksi SiC 6 inci (150mm). Semiconductor Today melaporkan beberapa sistem perwakilan pada saat itu:

Peralatan Epitaksi SiC Perwakilan, 2013

Sistem awal ini dirancang untuk memecahkan empat masalah: mencapai epitaksi SiC 6 inci, meningkatkan keseragaman lapisan epitaksi, menurunkan kepadatan cacat, dan memenuhi kebutuhan komersialisasi perangkat listrik awal.

Seiring dengan adopsi kendaraan listrik, infrastruktur pengisian daya kendaraan listrik, sistem penyimpanan tenaga surya, dan pasar tenaga listrik industri yang berkembang pesat, permintaan akan perangkat SiC juga meningkat — dan peralatan epitaksi berevolusi dari platform penelitian dan pengembangan skala kecil menjadi sistem generasi berikutnya yang dibangun untuk manufaktur skala besar. Platform perwakilan saat ini meliputi:

Peralatan Epitaksi SiC Perwakilan, Hari Ini

Dari 4-Inch ke 8-Inch: Bagaimana Penskalaan Wafer Memotong Biaya dan Meningkatkan Keluaran

Setiap peningkatan diameter wafer SiC — dari 4 inci menjadi 6 inci, dan sekarang menjadi 8 inci — dilakukan untuk meningkatkan output per wafer dan menurunkan biaya produksi, dan industri kini berada di tengah-tengah transisi dari 6 inci ke 8 inci.

Pada tahun 2013, industri SiC mendorong peralihan dari wafer 4 inci ke 6 inci. Perusahaan termasuk Cree, Dow Corning, Showa Denko, dan Norstel semuanya memperluas substrat SiC 6 inci dan kapasitas epitaksi mereka pada saat itu. Tujuan peralihan ke wafer yang lebih besar sangatlah jelas: meningkatkan output per wafer, menurunkan biaya produksi, dan meningkatkan skalabilitas industri secara keseluruhan.

Lebih dari satu dekade kemudian, logika yang sama kini mendorong peralihan dari 6 inci ke 8 inci. GlobalWafers, pembuat wafer silikon terbesar ketiga di dunia, telah menyatakan bahwa produksi wafer SiC 8 inci di seluruh industri akan meningkat tajam pada tahun 2025–2026 — sebuah transisi yang dianggap tidak realistis dua tahun sebelumnya (GlobalWafers, 2023). Onsemi dan Resonac juga menargetkan tahun 2025 untuk memenuhi syarat dan meningkatkan substrat SiC 8 inci serta wafer epitaksi (Compound Semiconductor News, 2024).

Apa yang Berubah Saat Wafer SiC Menjadi Lebih Besar

Seiring dengan meningkatnya persyaratan diameter dan kualitas wafer, bahan dan komponen peralatan yang digunakan selama proses produksi menjadi penentu kemajuan SiC seperti halnya wafer itu sendiri.

Beyond the Wafer: Mengapa Komponen Peralatan Sama Pentingnya dengan Chip SiC

Wafer SiC, MOSFET, dan modul daya mendapatkan sebagian besar perhatian, namun komponen peralatan di dalam reaktor epitaksi dan pertumbuhan kristal menghadapi kondisi yang sama ekstremnya — dan grafit tradisional saja tidak lagi cukup untuk memenuhi kebutuhan saat ini.

Diskusi industri SiC cenderung berfokus pada tiga hal: wafer SiC, MOSFET SiC, dan modul daya. Dalam praktiknya, komponen peralatan yang digunakan untuk memproduksinya sama pentingnya. Di dalam reaktor epitaksi, tungku pertumbuhan kristal, dan proses semikonduktor suhu tinggi lainnya, komponen internal harus tahan terhadap:

• Lingkungan bersuhu sangat tinggi

• Gas proses yang korosif seperti H₂ dan HCl

• Persyaratan kebersihan yang ketat untuk menghindari kontaminasi wafer

Grafit tradisional menawarkan kinerja termal yang kuat, namun jika digunakan dalam waktu lama, grafit ini rentan terhadap korosi permukaan, pembentukan partikel, dan masa pakai yang lebih pendek — yang semuanya secara langsung mengancam hasil wafer dan konsistensi proses. Inilah kesenjangan yang semakin banyak diatasi oleh teknologi pelapisan CVD SiC.

Pelapisan CVD SiC: Teknologi di Balik Peralatan Suhu Tinggi yang Andal

Epitaksi SiC dan pelapisan SiC adalah dua teknologi berbeda yang memiliki tujuan berbeda — epitaksi membuat bahan semikonduktor itu sendiri, sedangkan pelapisan CVD SiC melindungi peralatan yang memproduksinya.

Epitaksi SiC digunakan untuk memproduksi bahan semikonduktor. Sebaliknya, pelapisan SiC CVD diterapkan terutama pada komponen internal penting peralatan semikonduktor, untuk meningkatkan ketahanannya terhadap suhu tinggi dan korosi.

Epitaksi SiC vs. SiC Coating: Dua Teknologi Berbeda

Cara Kerja Komposit Grafit + SiC

Komponen grafit berlapis SiC CVD sekarang banyak digunakan pada peralatan epitaksi SiC, peralatan MOCVD, peralatan epitaksi LED, dan peralatan perawatan termal RTP/RTA. Memasukkan lapisan SiC padat ke grafit dengan kemurnian tinggi menggabungkan kekuatan kedua material:

Mengapa Grafit + SiC Berfungsi sebagai Komposit

Solusi Material SiC Canggih VETEK Semiconductor

Seiring dengan berkembangnya semikonduktor generasi ketiga, VETEK Semiconductor memasok tiga solusi material pelengkap — grafit berlapis SiC CVD, SiC CVD Padat, dan pelapis TaC — yang dirancang untuk kebutuhan termal dan kimia spesifik peralatan manufaktur SiC.

Komponen Grafit Dilapisi SiC CVD

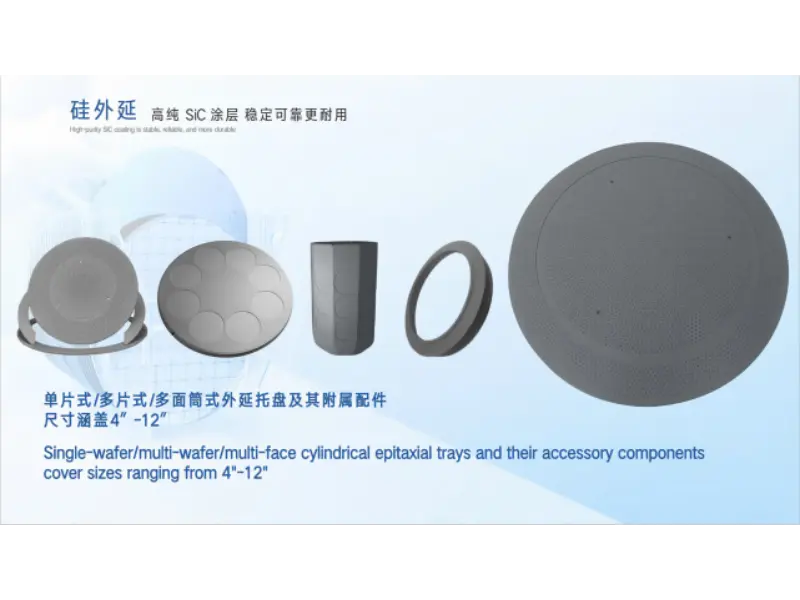

Komponen grafit berlapis SiC CVD VETEK digunakan dalam Susceptors Epitaxy SiC, Pembawa MOCVD, Pembawa Wafer, Komponen Halfmoon, dan Komponen Termal Semikonduktor.

• Lapisan SiC dengan kemurnian tinggi

• Keseragaman termal yang sangat baik

• Stabilitas suhu tinggi

• Ketahanan korosi yang kuat

Komponen grafit berlapis SiC VETEK CVD untuk aplikasi termal epitaksi SiC, MOCVD, dan semikonduktor.

Komponen SiC CVD Padat

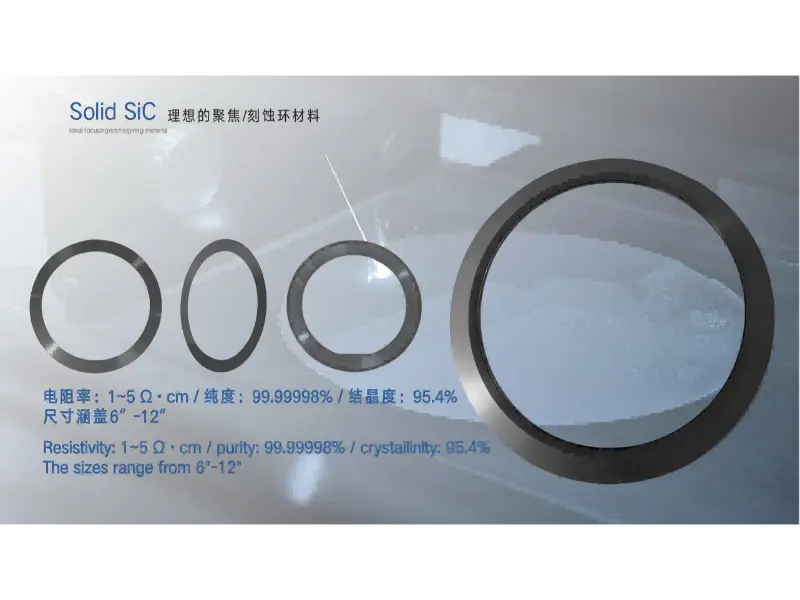

Untuk proses etsa tingkat lanjut dan suhu tinggi, Solid CVD SiC memberikan kinerja material tingkat lebih tinggi. Aplikasi yang umum mencakup Cincin Fokus, Komponen RTP/EPI, dan Komponen Proses Plasma.

• Struktur padat dan tidak berpori

• Generasi partikel yang sangat rendah

• Resistensi plasma yang sangat baik

• Umur panjang

Cincin fokus CVD SiC padat dan plasmakomponen proses untuk aplikasi etsa dan RTP/EPI tingkat lanjut.

Solusi Pelapisan TaC

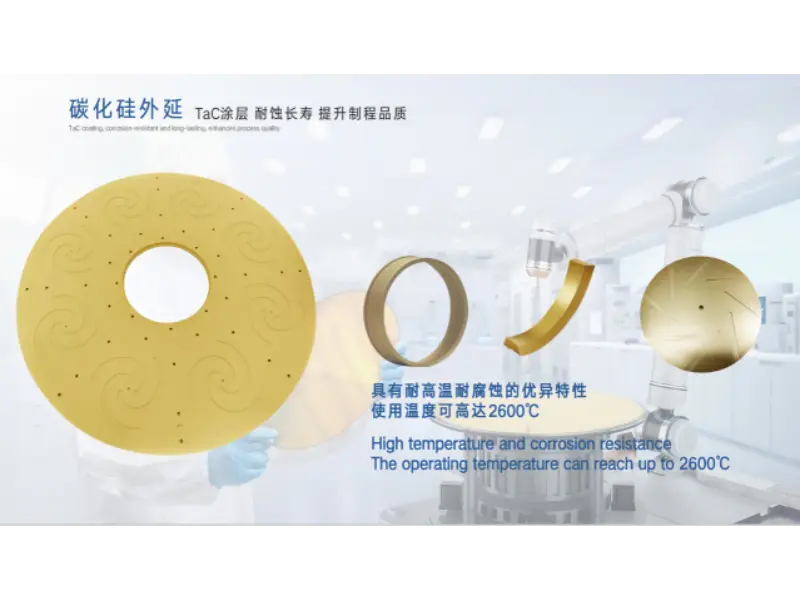

Karena suhu pertumbuhan kristal SiC terus meningkat, lapisan tantalum karbida (TaC) telah menjadi bahan penting untuk medan termal bersuhu sangat tinggi. TaC menawarkan stabilitas suhu yang lebih tinggi, ketahanan oksidasi yang sangat baik, dan stabilitas kimia yang luar biasa — cocok untuk peralatan pertumbuhan kristal SiC, komponen medan termal suhu tinggi, dan lingkungan manufaktur semikonduktor generasi ketiga.

Komponen zona panas berlapis TaC dirancang untuk pertumbuhan kristal SiC bersuhu sangat tinggi.

Bersama-sama, ketiga lini produk ini mengatasi berbagai kebutuhan termal dan bahan kimia yang ditemukan di seluruh rantai produksi SiC:

Sekilas tentang Tiga Solusi Material SiC VETEK

Pertanyaan yang Sering Diajukan

1. Apa perbedaan antara epitaksi SiC dan pelapisan SiC?

Epitaksi SiC menumbuhkan lapisan silikon karbida kristal untuk membuat wafer dan perangkat semikonduktor. Lapisan SiC (CVD SiC) menyimpan lapisan SiC yang tipis dan padat pada grafit atau substrat lain untuk melindungi komponen peralatan dari panas dan korosi. Mereka melayani tujuan berbeda dalam rantai produksi yang sama.

2. Mengapa grafit dilapisi dengan SiC dan tidak digunakan sendiri?

Grafit telanjang memiliki konduktivitas dan stabilitas termal yang sangat baik, tetapi akan menimbulkan korosi dan menghasilkan partikel jika terkena suhu tinggi dan gas seperti H₂ dan HCl seiring waktu. Lapisan CVD SiC yang padat menambah kekerasan, ketahanan kimia, dan stabilitas suhu tinggi sekaligus menjaga kinerja termal grafit.

3. Untuk apa SiC CVD Padat digunakan?

CVD SiC padat adalah bahan silikon karbida tidak berpori yang sepenuhnya padat yang digunakan dalam proses etsa tingkat lanjut dan suhu tinggi, termasuk cincin fokus, komponen RTP/EPI, dan komponen proses plasma — aplikasi yang memerlukan pembentukan partikel yang sangat rendah dan masa pakai yang lama.

4. Mengapa pertumbuhan kristal SiC memerlukan lapisan TaC?

Ketika proses pertumbuhan kristal SiC mendorong suhu yang lebih tinggi, komponen zona panas memerlukan bahan yang tahan terhadap oksidasi dan tetap stabil secara kimia di bawah panas ekstrem. Lapisan TaC menawarkan stabilitas suhu yang lebih tinggi dibandingkan grafit saja, sehingga cocok untuk tungku pertumbuhan kristal SiC dan komponen medan termal suhu tinggi.

5. Mengapa industri beralih dari wafer SiC 6 inci ke 8 inci?

Wafer yang lebih besar meningkatkan jumlah cetakan per wafer, sehingga menurunkan biaya produksi per chip dan meningkatkan skalabilitas. Pembuat wafer dan pembuat chip kini memenuhi syarat substrat SiC 8 inci dan wafer epitaksi untuk memenuhi permintaan yang terus meningkat dari kendaraan listrik, energi terbarukan, dan elektronika daya industri.

Ringkasan: Manufaktur SiC Telah Memasuki Era Persaingan Kemampuan Proses

Pertanyaan penting dalam industri SiC telah berubah — mulai dari apakah material tersebut dapat dikomersialkan, hingga seberapa efisien, bersih, dan konsisten material tersebut dapat diproduksi dalam skala besar.

Pada tahun 2013, pertanyaan utama industri ini adalah apakah SiC dapat dikomersialkan. Saat ini, lebih dari satu dekade kemudian, pertanyaannya adalah: bagaimana produk SiC dapat diproduksi dengan efisiensi yang lebih tinggi, lebih sedikit cacat, dan stabilitas yang lebih baik?

Ketika industri SiC terus berkembang, diameter wafer yang lebih besar, teknologi epitaksi yang ditingkatkan, dan peralatan manufaktur yang dioptimalkan tetap menjadi arah utama pengembangan industri. Pada saat yang sama, pelapis CVD SiC dengan kemurnian tinggi, SiC CVD Padat, dan material TaC menjadi teknologi utama untuk memastikan stabilitas manufaktur semikonduktor.

VETEK Semiconductor tetap fokus pada material semikonduktor canggih, menyediakan solusi material yang andal untuk epitaksi SiC, pertumbuhan kristal, dan manufaktur semikonduktor suhu tinggi — mendukung industri semikonduktor generasi berikutnya.

Tentang Semikonduktor VETEK

VETEK Semiconductor merancang dan memproduksi grafit berlapis CVD SiC, komponen pelapis CVD SiC Padat, dan TaC untuk epitaksi SiC, MOCVD, pertumbuhan kristal, dan peralatan semikonduktor suhu tinggi. Artikel ini disiapkan oleh tim teknik material VETEK, berdasarkan laporan industri dari Semiconductor Today dan analisis pasar wafer SiC saat ini, dan mencerminkan pengalaman langsung VETEK dalam memasok komponen ke lini produksi SiC.

Sumber yang dirujuk: Semiconductor Today (fitur industri 2013); pernyataan publik GlobalWafers (2023); Berita Semikonduktor Majemuk (2024); Analisis harga wafer Patsnap Eureka SiC (2025). Spesifikasi gambar dan peralatan untuk produk VETEK didasarkan pada dokumentasi produk internal.
