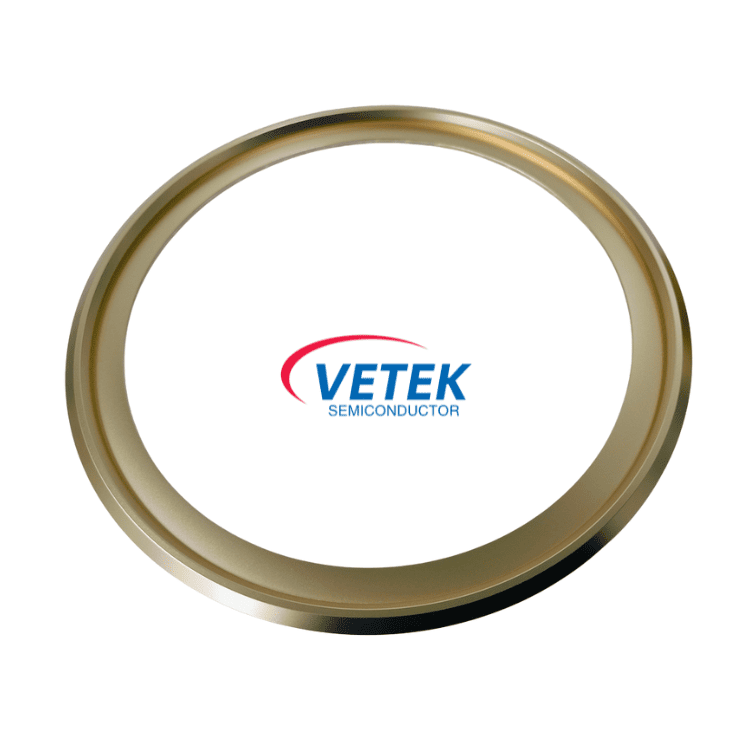

Cincin Grafit Dilapisi CVD TaC
  • Cincin Grafit Dilapisi CVD TaCCincin Grafit Dilapisi CVD TaC

Cincin Grafit Dilapisi CVD TaC

Cincin Grafit Berlapis TaC CVD oleh Veteksemicon dirancang untuk memenuhi tuntutan ekstrem pemrosesan wafer semikonduktor. Memanfaatkan teknologi Deposisi Uap Kimia (CVD), lapisan Tantalum Carbide (TaC) yang padat dan seragam diterapkan pada substrat grafit dengan kemurnian tinggi, sehingga menghasilkan kekerasan, ketahanan aus, dan kelembaman kimia yang luar biasa. Dalam fabrikasi semikonduktor, Cincin Grafit Dilapisi CVD TaC banyak digunakan dalam MOCVD, etsa, difusi, dan ruang pertumbuhan epitaksi, berfungsi sebagai komponen struktural atau penyegelan utama untuk pembawa wafer, susceptor, dan rakitan pelindung. Menantikan konsultasi Anda selanjutnya.

Informasi produk umum

Tempat Asal:
Cina
Nama Merek:
Saingan saya
Nomor Model:
Cincin Grafit Dilapisi CVD TaC-01
Sertifikasi:
ISO9001

Istilah bisnis produk


Jumlah Pesanan Minimum:
Tergantung pada negosiasi
Harga:
Kontak untuk Penawaran Khusus
Detail Kemasan:
Paket standar ekspor
Waktu Pengiriman:
Waktu Pengiriman: 30-45 Hari Setelah Konfirmasi Pesanan
Ketentuan Pembayaran:
T/T
Kemampuan Pasokan:
200 unit/Bulan


Aplikasi: Cincin Dilapisi Veteksemicon CVD TaC dikembangkan khusus untukProses pertumbuhan kristal SiC. Sebagai komponen penahan beban utama dalam ruang reaksi suhu tinggi, lapisan TaC uniknya secara efektif mengisolasi korosi uap silikon, mencegah kontaminasi pengotor, dan memastikan stabilitas struktural dalam lingkungan suhu tinggi jangka panjang, memberikan jaminan yang dapat diandalkan untuk memperoleh kristal berkualitas tinggi.


Layanan yang dapat diberikan: analisis skenario aplikasi pelanggan, pencocokan materi, pemecahan masalah teknis.


Profil perusahaane:Veteksemicon memiliki 2 laboratorium, tim ahli dengan pengalaman material selama 20 tahun, dengan kemampuan R&D dan produksi, pengujian dan verifikasi.


Saingan saya CVD TaC Coated Ring adalah bahan habis pakai inti yang dirancang untuk deposisi uap kimia bersuhu tinggi dan pertumbuhan kristal bahan semikonduktor canggih, khususnya silikon karbida. Kami menggunakan teknologi pengendapan uap kimia yang unik dan optimal untuk menghasilkan endapan yang padat dan seragamlapisan tantalum karbidapada substrat grafit dengan kemurnian tinggi. Dengan ketahanan suhu tinggi yang luar biasa, ketahanan terhadap korosi yang sangat baik, dan masa pakai yang sangat lama, produk ini secara efektif melindungi kualitas kristal dan secara signifikan mengurangi biaya produksi Anda secara keseluruhan, menjadikannya pilihan penting untuk proses yang memerlukan stabilitas proses dan hasil tertinggi.


Parameter Teknis:

proyek
parameter
Bahan dasar
Grafit dengan kemurnian tinggi yang ditekan secara isostatik (kemurnian ≥ 99,99%)
Bahan pelapis
Tantalum karbida
Teknologi pelapisan
Deposisi uap kimia suhu tinggi
Ketebalan lapisan
Standar 30-100μm (dapat disesuaikan sesuai kebutuhan proses)
Lapisan purikamu
≥ 99,995%
Suhu pengoperasian maksimum
2200°C (atmosfer inert atau vakum)
Aplikasi Utama
Pertumbuhan kristal SiC PVT/LPE, MOCVD, proses CVD suhu tinggi lainnya


Keunggulan inti Cincin Dilapisi Veteksemicon CVD TaC


Kemurnian dan stabilitas yang tak tertandingi

Dalam lingkungan ekstrim pertumbuhan kristal SiC, dimana suhu melebihi 2000°C, bahkan sedikit pengotor dapat merusak sifat listrik seluruh kristal. KitaLapisan CVD TaC, dengan kemurniannya yang luar biasa, menghilangkan kontaminasi dari ring secara mendasar. Selain itu, stabilitas suhu tinggi yang sangat baik memastikan bahwa lapisan tidak akan terurai, menguap, atau bereaksi dengan gas proses selama siklus suhu tinggi dan termal yang berkepanjangan, sehingga menyediakan lingkungan fase uap yang murni dan stabil untuk pertumbuhan kristal.


Korosi yang sangat baik danketahanan terhadap erosi

Korosi grafit oleh uap silikon adalah penyebab utama kegagalan dan kontaminasi partikel pada cincin grafit tradisional. Lapisan TaC kami, dengan reaktivitas kimia yang sangat rendah dengan silikon, secara efektif menghalangi uap silikon, melindungi substrat grafit di bawahnya dari erosi. Hal ini tidak hanya secara signifikan memperpanjang umur cincin itu sendiri tetapi, yang lebih penting, secara signifikan mengurangi partikel yang dihasilkan oleh korosi dan pengelupasan substrat, sehingga secara langsung meningkatkan hasil pertumbuhan kristal dan kualitas internal.


Performa mekanis dan masa pakai yang luar biasa

Lapisan TaC yang dibentuk melalui proses CVD memiliki kepadatan dan kekerasan Vickers yang sangat tinggi, sehingga sangat tahan terhadap keausan dan benturan fisik. Dalam aplikasi praktis, produk kami dapat memperpanjang masa pakai 3 hingga 8 kali lipat dibandingkan cincin grafit tradisional atau cincin berlapis karbon/silikon karbida pirolitik. Hal ini berarti lebih sedikit waktu henti untuk penggantian dan pemanfaatan peralatan yang lebih tinggi, sehingga secara signifikan mengurangi keseluruhan biaya produksi kristal tunggal.


Kualitas lapisan yang sangat baik

Kinerja suatu lapisan sangat bergantung pada keseragaman dan kekuatan ikatannya. Proses CVD kami yang dioptimalkan memungkinkan kami mencapai ketebalan lapisan yang sangat seragam bahkan pada geometri cincin yang paling rumit sekalipun. Lebih penting lagi, lapisan tersebut membentuk ikatan metalurgi yang kuat dengan substrat grafit dengan kemurnian tinggi, secara efektif mencegah pengelupasan, retak, atau pengelupasan yang disebabkan oleh perbedaan koefisien ekspansi termal selama siklus pemanasan dan pendinginan yang cepat, sehingga memastikan kinerja andal yang berkelanjutan sepanjang siklus hidup produk.


Dukungan verifikasi rantai ekologi

Verifikasi rantai ekologi Veteksemicon CVD TaC Coated Ring mencakup bahan mentah hingga produksi, telah lulus sertifikasi standar internasional, dan memiliki sejumlah teknologi yang dipatenkan untuk memastikan keandalan dan keberlanjutannya di bidang semikonduktor dan energi baru.


Bidang aplikasi utama

Arah aplikasi
Skenario tipikal
pertumbuhan kristal SiC
Cincin pendukung inti untuk kristal tunggal 4H-SiC dan 6H-SiC yang ditumbuhkan dengan metode PVT (transportasi uap fisik) dan LPE (epitaksi fase cair).
GaN pada epitaksi SiC
Pembawa atau rakitan dalam reaktor MOCVD.
Proses semikonduktor suhu tinggi lainnya
Sangat cocok untuk setiap proses manufaktur semikonduktor tingkat lanjut yang memerlukan perlindungan substrat grafit dalam suhu tinggi dan lingkungan yang sangat korosif.


Untuk spesifikasi teknis terperinci, kertas putih, atau pengaturan pengujian sampel, silakanhubungi Tim Dukungan Teknis kamiuntuk mengeksplorasi bagaimana Veteksemicon dapat meningkatkan efisiensi proses Anda.

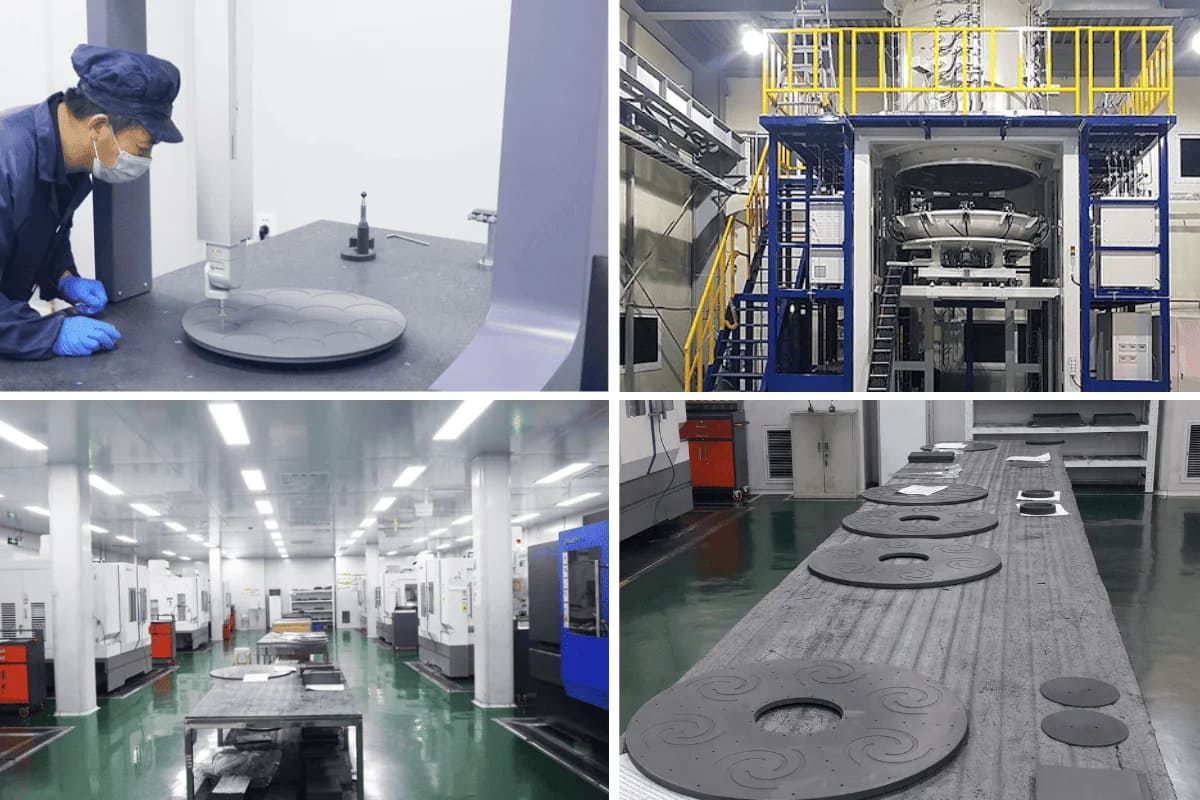

Veteksemicon products display
