Tantalum carbide coated tube untuk pertumbuhan kristal

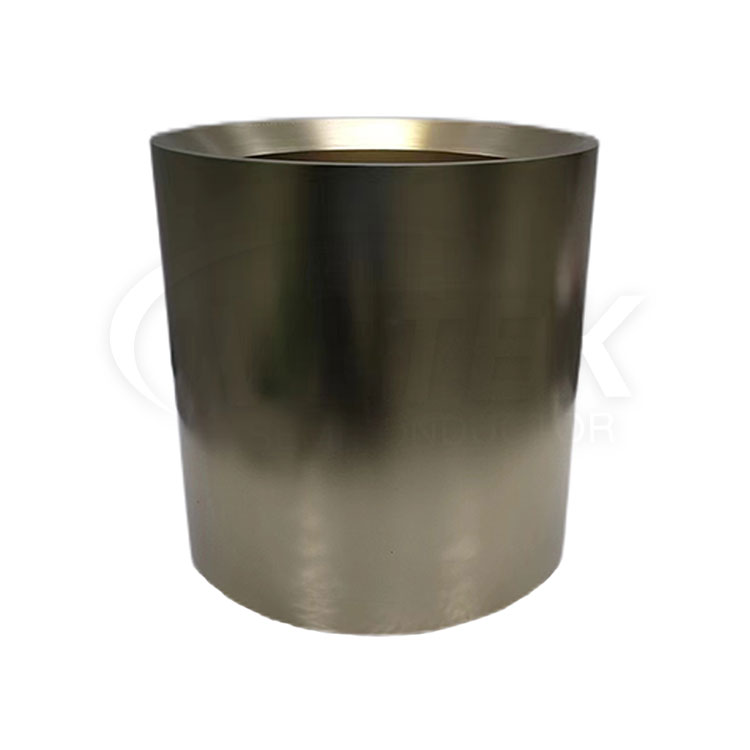

  • Tantalum carbide coated tube untuk pertumbuhan kristalTantalum carbide coated tube untuk pertumbuhan kristal

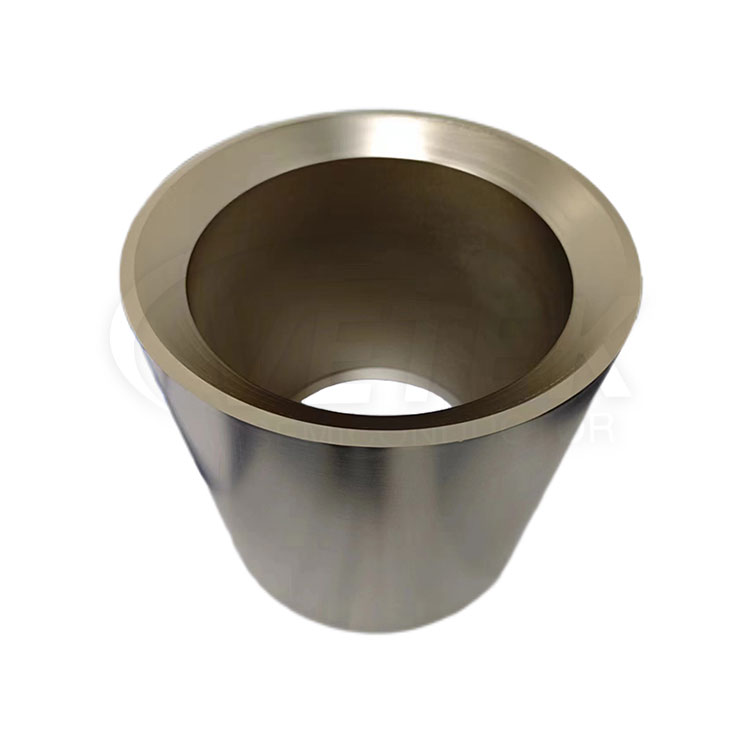

  • Tantalum carbide coated tube untuk pertumbuhan kristalTantalum carbide coated tube untuk pertumbuhan kristal

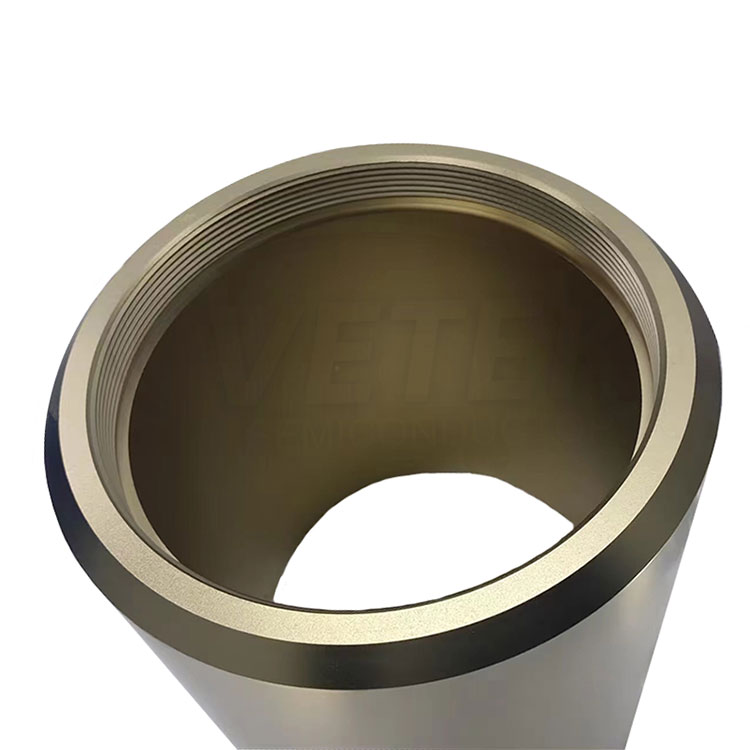

  • Tantalum carbide coated tube untuk pertumbuhan kristalTantalum carbide coated tube untuk pertumbuhan kristal

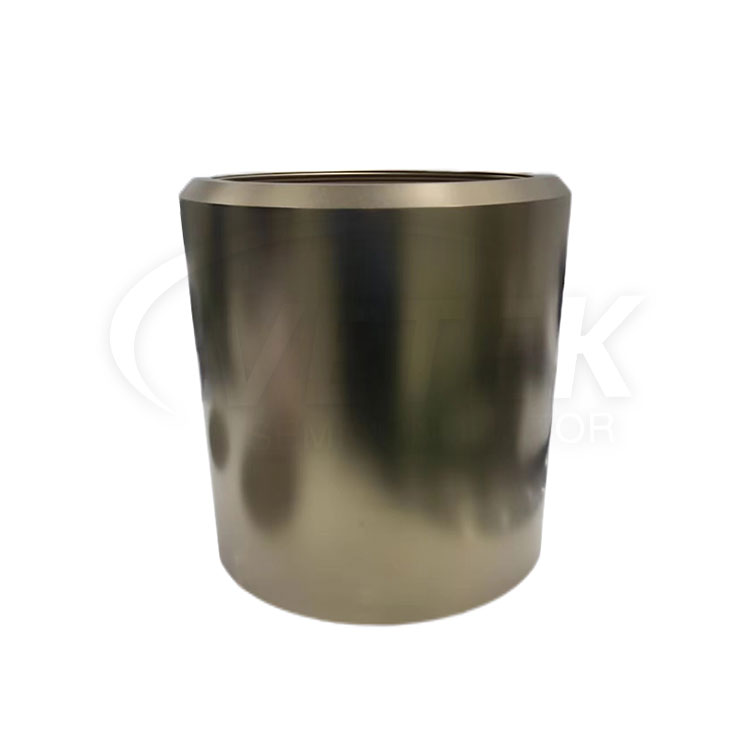

  • Tantalum carbide coated tube untuk pertumbuhan kristalTantalum carbide coated tube untuk pertumbuhan kristal

Tantalum carbide coated tube untuk pertumbuhan kristal

Tantalum karbida yang dilapisi tabung untuk pertumbuhan kristal terutama digunakan dalam proses pertumbuhan kristal SiC. Vetek Semiconductor telah memasok tabung yang dilapisi Tantalum karbida untuk pertumbuhan kristal selama bertahun -tahun dan telah bekerja di bidang pelapisan TAC selama bertahun -tahun. Produk kami memiliki kemurnian tinggi dan ketahanan suhu tinggi. Kami berharap dapat menjadi mitra jangka panjang Anda di Cina. Jangan ragu untuk menanyakan kami.

Anda dapat yakin untuk membeli tabung berlapis Tantalum Carbide yang disesuaikan untuk pertumbuhan kristal dari semikonduktor Vetek. Kami berharap dapat bekerja sama dengan Anda, jika Anda ingin tahu lebih banyak, Anda dapat berkonsultasi dengan kami sekarang, kami akan membalas Anda tepat waktu!


Vetek Semiconductor menawarkan tabung berlapis tantalum karbida untuk pertumbuhan kristal yang dirancang khusus untuk pertumbuhan kristal SiC menggunakan metode transportasi uap fisik (PVT). Tabung grafit Vetek Semiconductor memiliki kemurnian tinggi dengan lapisan CVD tantalum karbida, memastikan kinerja optimal dalam pertumbuhan kristal SiC. SIC Crystals, yang dikenal sebagai semikonduktor generasi ketiga, memiliki potensi luar biasa dalam berbagai aplikasi. Dengan memanfaatkan tabung berlapis tantalum karbida kami untuk pertumbuhan kristal, para peneliti dan profesional industri dapat secara efektif mengoptimalkan pertumbuhan SIC dan menghasilkan boule kristal SiC berkualitas tinggi. Apakah Anda terlibat dalam penelitian atau produksi industri, produk kami memberikan solusi yang andal untuk pertumbuhan kristal SiC yang efisien.


Selain tabung grafit yang dilapisi TAC, semikonduktor Vetek juga memasok cincin berlapis TAC, tac crucible yang dilapisi tac, grafit berpori berlapis TAC, kerentanan grafit TAC, cincin panduan berlapis TAC, tac tantalum carbide cincin, cincin pelapisan TAC di bawah, tac coating clote, tac tantalum coated chunk di bawah ini.


TaC coated graphite tube


Metode pvt pertumbuhan kristal

PVT method SiC Crystal Growth


Parameter produk tabung berlapis tantalum karbida untuk pertumbuhan kristal


Sifat fisik pelapis TAC
Kepadatan 14.3 (G/cm³)
Emisivitas spesifik 0.3
Koefisien Ekspansi Termal 6.3 10-6/K
Kekerasan (HK) 2000 HK
Perlawanan 1 × 10-5Ohm*cm
Stabilitas termal <2500 ℃
Perubahan ukuran grafit -10 ~ -20um
Ketebalan lapisan ≥20um nilai khas (35um ± 10um)


Kinerja wafer setelah menggunakan komponen kami :

Wafer performance after using our components


Bandingkan toko produksi semikonduktor :

Veteksemi Tantalum Carbide Coated Tube for Crystal Growth shops


Tinjauan umum rantai industri epikonduktor Chip Epitaxy:

the semiconductor chip epitaxy industry chain
