Pembawa Wafer Grafit Dilapisi TaC
  • Pembawa Wafer Grafit Dilapisi TaCPembawa Wafer Grafit Dilapisi TaC
  • Pembawa Wafer Grafit Dilapisi TaCPembawa Wafer Grafit Dilapisi TaC

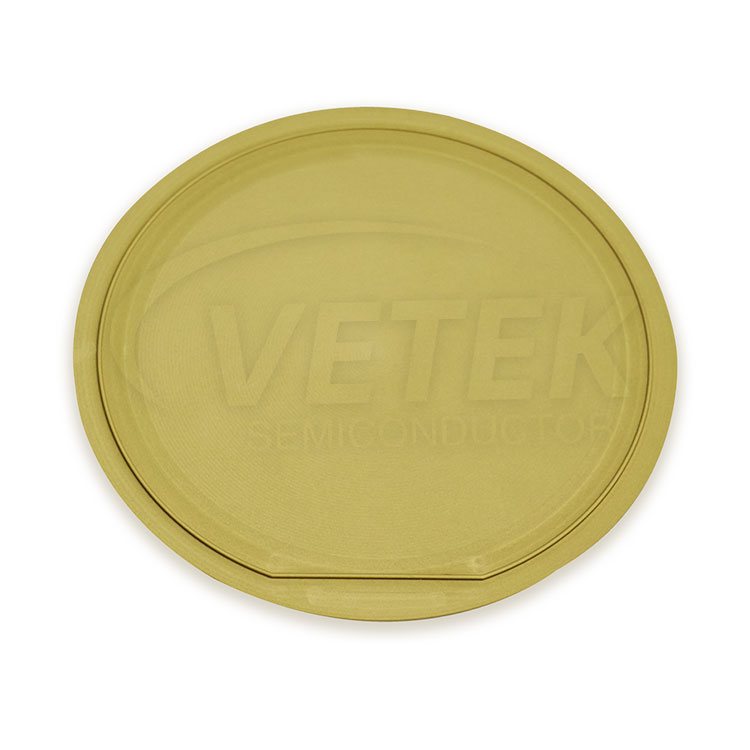

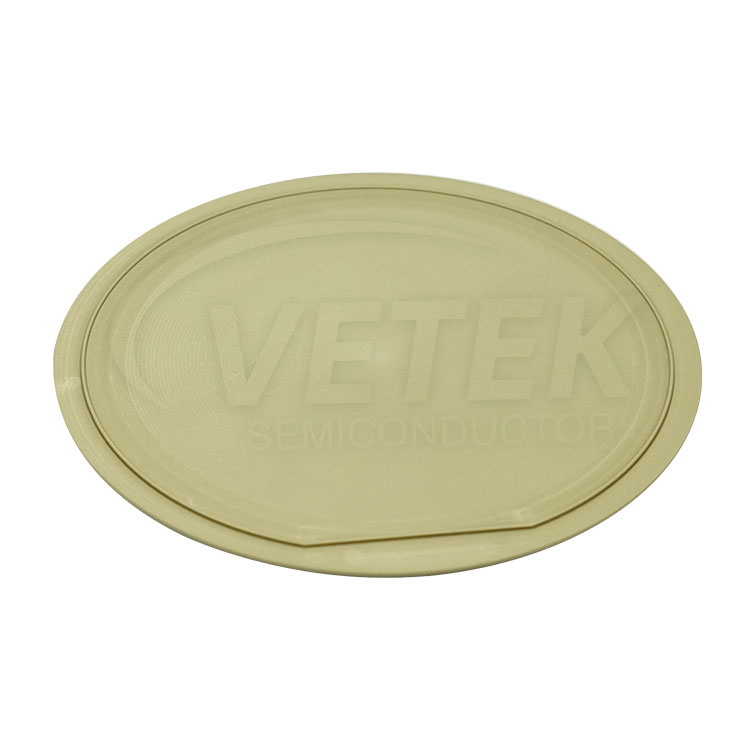

Pembawa Wafer Grafit Dilapisi TaC

Vetek Semiconductor telah dengan hati -hati merancang operator wafer grafit yang dilapisi TAC untuk pelanggan. Ini terdiri dari grafit dengan kemurnian tinggi dan pelapisan TAC, yang cocok untuk berbagai pemrosesan wafer epitaxial wafer. Kami telah berspesialisasi dalam lapisan SIC dan TAC selama bertahun -tahun. Dibandingkan dengan pelapisan SIC, pembawa wafer grafit berlapis TAC kami memiliki ketahanan suhu yang lebih tinggi dan tahan terhadap keausan. Kami berharap dapat menjadi mitra jangka panjang Anda di Cina.

Anda dapat yakin untuk membeli pembawa wafer grafit berlapis TAC khusus dari Vetek Semiconductor. Kami berharap dapat bekerja sama dengan Anda, jika Anda ingin tahu lebih banyak, Anda dapat berkonsultasi dengan kami sekarang, kami akan membalas Anda tepat waktu!

VETEK Semiconductor TAC TAC Graphite Wafer Carrier berinteraksi langsung dengan wafer dalam reaktor epitaks, meningkatkan efisiensi dan kinerja. Dengan opsi pelapis silikon karbida atau tantalum carbide, vetek semikonduktor tac carrier wafer grafit menawarkan umur yang diperluas, hingga 2-3 kali lebih lama dengan tantalum carbide. Kompatibel dengan berbagai model mesin, termasuk tungku epitaxy LPE sic, JSG, tungku epitaxial NASO.

Pembawa grafit berlapis TaC Semikonduktor VeTek memastikan stoikiometri reaksi yang tepat, mencegah migrasi pengotor, dan menjaga stabilitas suhu melebihi 2000°C. Ini menunjukkan ketahanan yang luar biasa terhadap H2, NH3, SiH4, dan Si, melindungi terhadap lingkungan kimia yang keras. Dengan menahan guncangan termal, ini memungkinkan siklus operasional yang cepat tanpa delaminasi lapisan.

Lapisan VeTek Semiconductor TaC menjamin kemurnian ultra-tinggi, menghilangkan kotoran, dan memastikan cakupan konformal memenuhi toleransi dimensi yang ketat. Dengan kemampuan pemrosesan grafit canggih VeTek Semiconductor, kami dilengkapi untuk memenuhi kebutuhan penyesuaian Anda. Apakah Anda memerlukan layanan pelapisan atau solusi komprehensif, tim insinyur ahli kami siap merancang solusi sempurna untuk aplikasi spesifik Anda. Percayakan kepada kami untuk memberikan produk berkualitas tinggi yang disesuaikan dengan kebutuhan dan harapan Anda.


Metode PVT Pertumbuhan Kristal SiC:

PVT method SiC Crystal Growth


Parameter produk Pembawa Wafer Grafit Berlapis TaC

Sifat fisik lapisan TaC
Kepadatan 14.3 (G/cm³)
Emisivitas spesifik 0.3
Koefisien Ekspansi Termal 6.3 10-6/K
Kekerasan (HK) 2000 HK
Perlawanan 1 × 10-5Ohm*cm
Stabilitas termal <2500 ℃
Perubahan ukuran grafit -10~-20um
Ketebalan lapisan ≥20um nilai khas (35um ± 10um)


Toko Produksi Semikonduktor VeTek:

VeTek Semiconductor Production Shop


Ikhtisar rantai industri epitaksi chip semikonduktor:

Overview of the semiconductor chip epitaxy industry chain


Tag Panas: Pembawa Wafer Grafit TAC
