Ring Panduan Dilapisi TAC
  • Ring Panduan Dilapisi TACRing Panduan Dilapisi TAC

Ring Panduan Dilapisi TAC

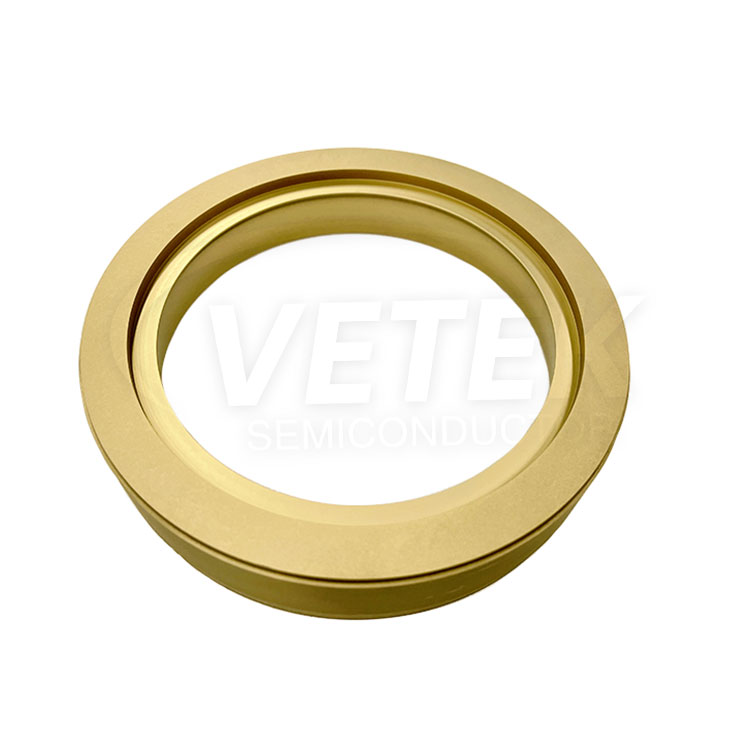

Cincin panduan berlapis TAC terbuat dari grafit berkualitas tinggi dan pelapisan TAC. Dalam persiapan kristal SIC dengan metode PVT, cincin pemandu berlapis TAC Vetek Semiconductor terutama digunakan untuk memandu dan mengontrol aliran udara, mengoptimalkan proses pertumbuhan kristal tunggal, dan meningkatkan hasil kristal tunggal. Dengan teknologi pelapisan TAC yang sangat baik, produk kami memiliki ketahanan suhu tinggi yang sangat baik, ketahanan korosi dan sifat mekanik yang baik.


Cincin panduan berlapis TAC berkualitas tinggi ditawarkan oleh produsen China Vetek Semiconductor. Beli Cincin Panduan Dilapisi TAC yang berkualitas tinggi langsung dengan harga murah.


SelainCoating CVD TAC, kami juga telah berkolaborasi dengan perusahaan Jepang untuk mengembangkan pelapis semprotan berbasis air, dan teknologi pelapisan TAC dari metode ini telah menunjukkan kinerja yang sangat baik, termasuk ketahanan suhu di atas 2500 ° C dan resistensi terhadap gas korosif. Ketebalan lapisan dapat disesuaikan secara bervariasi dalam kisaran 20μm hingga 200μm, memastikan perlindungan yang efektif selama proses panjang dan siklus tinggi. Fleksibilitas luar biasa dalam menangani komponen yang dilapisi dengan ukuran dan geometri yang berbeda. Tidak seperti TAC deposisi CVD, metode ini mendukung perbaikan pelapis dan komponen parsial sambil tetap ramah lingkungan. Karena interlock dengan grafit berpori yang mendasarinya, pelapis TAC kami memiliki stabilitas mekanis yang sangat baik, diverifikasi oleh uji awal. Lapisan tidak menyebabkan kontaminasi, dan wafer sic yang dirawat bebas dari kontaminasi permukaan.


Veteksemicon TAC Panduan Pelapis Kinerja dan Fitur:

● Resistensi suhu tinggi, kepadatan tinggi, dan kekompakan tinggi; Resistensi korosi yang sangat baik.

● Kemurnian tinggi dengan konten pengotor <5ppm.

● Masih secara kimia ke amonia dan gas hidrogen pada suhu tinggi; Stabilitas termal yang sangat baik.


Veteksemicon TAC Panduan Pelapis Kinerja dan Fitur:

● Pertumbuhan kristal.

● Reaktor epitaxial silikon karbida.

● Pisau turbin gas.

● Nozel suhu tinggi dan tahan oksidasi.


Deskripsi Produk:

TAC Coatingadalah bahan suhu tinggi generasi berikutnya yang menunjukkan stabilitas termal yang unggul dibandingkan dengan SiC. Ini berfungsi sebagai lapisan tahan korosi, tahan oksidasi, dan tahan aus, yang mampu menahan lingkungan di atas 2000 ° C. Banyak digunakan dalam kedirgantaraan untuk komponen ultra-tinggi, serta dalam pertumbuhan kristal tunggal semikonduktor generasi ketiga dan bidang lainnya.


SiC CRYSTAL GROWTH FURNACE

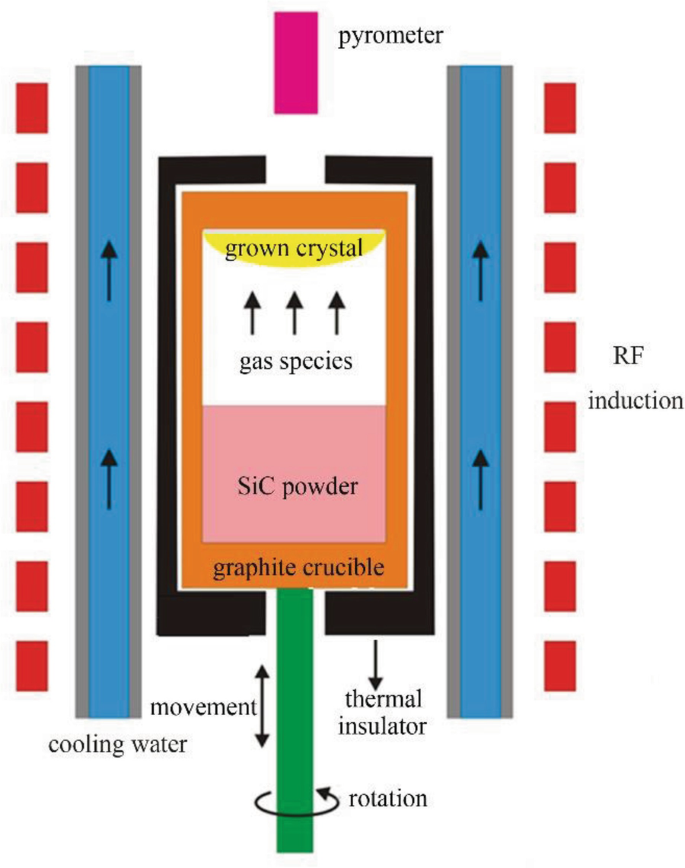

Metode pvt pertumbuhan kristal

PVT method SiC Crystal Growth


Parameter Produk Cincin Panduan Dilapisi TAC

Sifat fisik lapisan tantalum carbide
Kepadatan 14.3 (G/cm³)
Emisivitas spesifik 0.3
Koefisien Ekspansi Termal 6.3 10-6/K
Kekerasan (HK) 2000 HK
Perlawanan 1 × 10-5Ohm*cm
Stabilitas termal <2500 ℃
Perubahan ukuran grafit -10 ~ -20um
Ketebalan lapisan ≥20um nilai khas (35um ± 10um)


Bandingkan toko produksi semikonduktor :

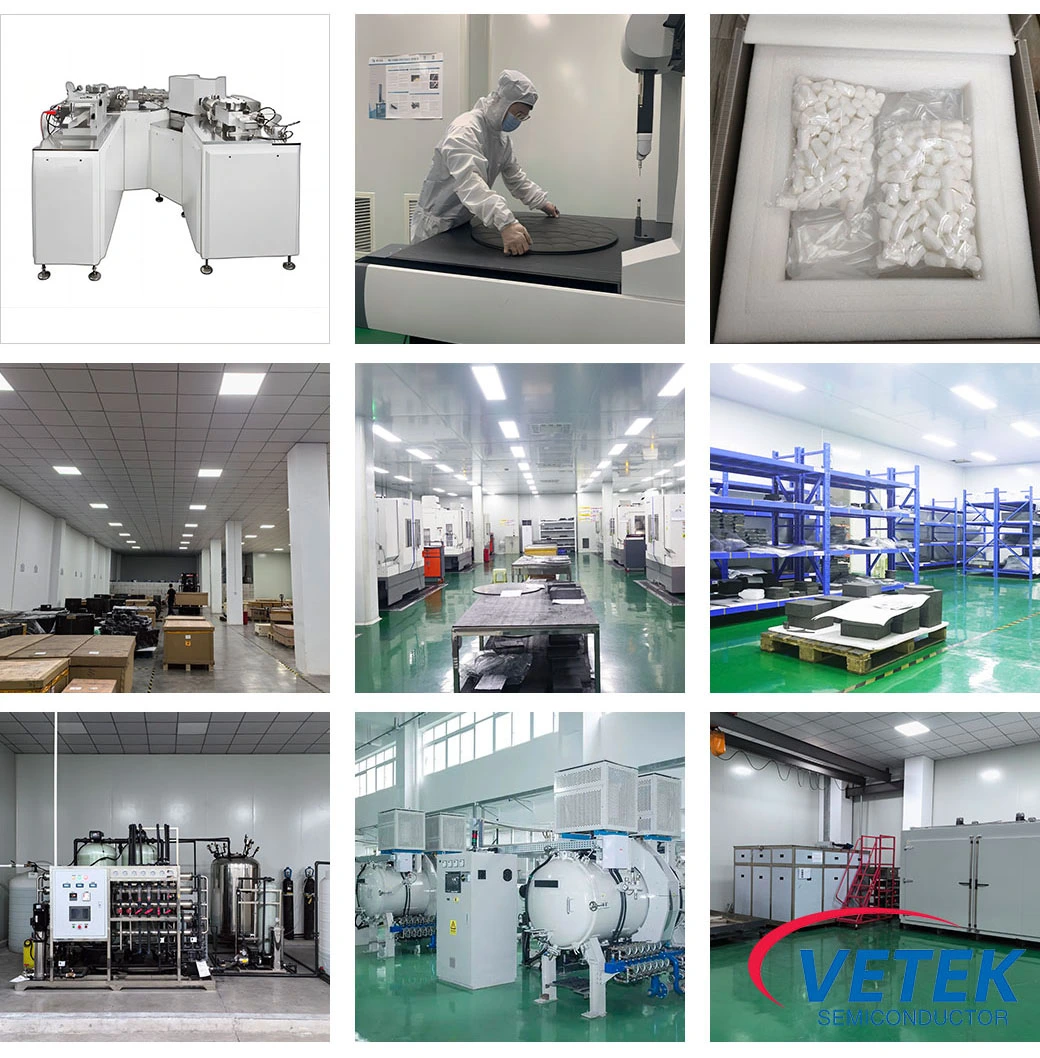

VeTek Semiconductor Production Shop


Tinjauan umum rantai industri epikonduktor Chip Epitaxy:

Overview of the semiconductor chip epitaxy industry chain
