Gan pada penerima EPI
  • Gan pada penerima EPIGan pada penerima EPI

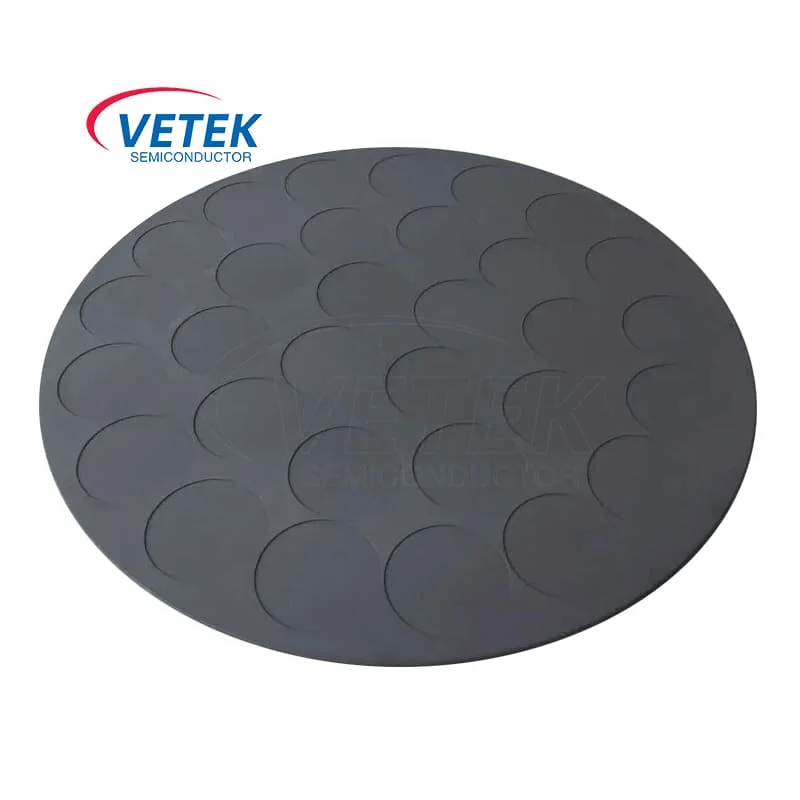

Gan pada penerima EPI

GAN pada rangsangan EPI SIC memainkan peran penting dalam pemrosesan semikonduktor melalui konduktivitas termal yang sangat baik, kemampuan pemrosesan suhu tinggi dan stabilitas kimia, dan memastikan efisiensi tinggi dan kualitas material dari proses pertumbuhan epitaxial GAN. Vetek Semiconductor adalah produsen Profesional GAN ​​di China di SIC EPI RMOSCECTOR, kami dengan tulus menantikan konsultasi lebih lanjut Anda.

Sebagai seorang profesionalProdusen semikonduktordi Cina,Itu semikonduktor Gan pada penerima EPIadalah komponen utama dalam proses persiapanGan di sicperangkat, dan kinerjanya secara langsung mempengaruhi kualitas lapisan epitaxial. Dengan aplikasi GAN yang tersebar luas pada perangkat SIC dalam elektronik daya, perangkat RF dan bidang lainnya, persyaratan untukDemikianlah penerima EPIakan menjadi lebih tinggi dan lebih tinggi. Kami fokus pada penyediaan solusi teknologi dan produk utama untuk industri semikonduktor, dan menyambut konsultasi Anda.


Secara umum, peran GAN pada rentetan EPI SIC dalam pemrosesan semikonduktor adalah sebagai berikut:

Illustration of epitaxial structures of GaN on SiC


● Kemampuan pemrosesan suhu tinggi: Gan pada rentetan EPI SIC (GAN berdasarkan disk pertumbuhan epitaxial silikon karbida) terutama digunakan dalam proses pertumbuhan epitaxial gallium nitrida (GAN), terutama di lingkungan suhu tinggi. Disk pertumbuhan epitaxial ini dapat menahan suhu pemrosesan yang sangat tinggi, biasanya antara 1000 ° C dan 1500 ° C, membuatnya cocok untuk pertumbuhan epitaxial bahan GAN dan pemrosesan substrat silikon karbida (SIC).


● Konduktivitas termal yang sangat baik: SIC EPI Kerentanan perlu memiliki konduktivitas termal yang baik untuk mentransfer panas secara merata yang dihasilkan oleh sumber pemanas ke substrat SiC untuk memastikan keseragaman suhu selama proses pertumbuhan. Silicon carbide memiliki konduktivitas termal yang sangat tinggi (sekitar 120-150 W/mK), dan Gan pada kerentanan epitaks SIC dapat melakukan panas lebih efektif daripada bahan tradisional seperti silikon. Fitur ini sangat penting dalam proses pertumbuhan epitaxial gallium nitrida karena membantu menjaga keseragaman suhu substrat, sehingga meningkatkan kualitas dan konsistensi film.


● Cegah polusi: Bahan dan proses pengolahan permukaan GAN pada kerentanan EPI SIC harus dapat mencegah polusi lingkungan pertumbuhan dan menghindari pengenalan kotoran ke dalam lapisan epitaxial.


Sebagai produsen profesionalGan pada penerima EPI, Grafit berporiDanPelat pelapis TACDi Cina, semikonduktor Vetek selalu bersikeras untuk menyediakan layanan produk yang disesuaikan, dan berkomitmen untuk menyediakan industri dengan teknologi dan solusi produk terkemuka. Kami dengan tulus menantikan konsultasi dan kerja sama Anda.


Struktur kristal film pelapis cvd sic

CVD SIC COATING FILM CRYSTAL STRUCTURE


Sifat fisik dasar pelapisan cvd sic


Sifat fisik dasar pelapisan cvd sic
Properti pelapis
Nilai khas
Struktur kristal
FCC β fase polikristalin, terutama (111) berorientasi
Kepadatan pelapis cvd sic
3.21 g/cm³
Kekerasan
2500 kekerasan Vickers (500g Load)
Ukuran biji -bijian
2 ~ 10mm
Kemurnian Kimia
99.99995%
Kapasitas panas
640 J · kg-1· K-1
Suhu sublimasi
2700 ℃
Kekuatan lentur
415 MPa RT 4-poin
Modulus Young
430 IPK 4PT Bend, 1300 ℃
Konduktivitas termal
300W · m-1· K-1
Ekspansi Termal (CTE)
4,5 × 10-6K-1

Itu semikonduktor Gan di toko produksi kerentanan epi sic

GaN on SiC epi susceptor production shops


Tag Panas: Gan pada penerima EPI
