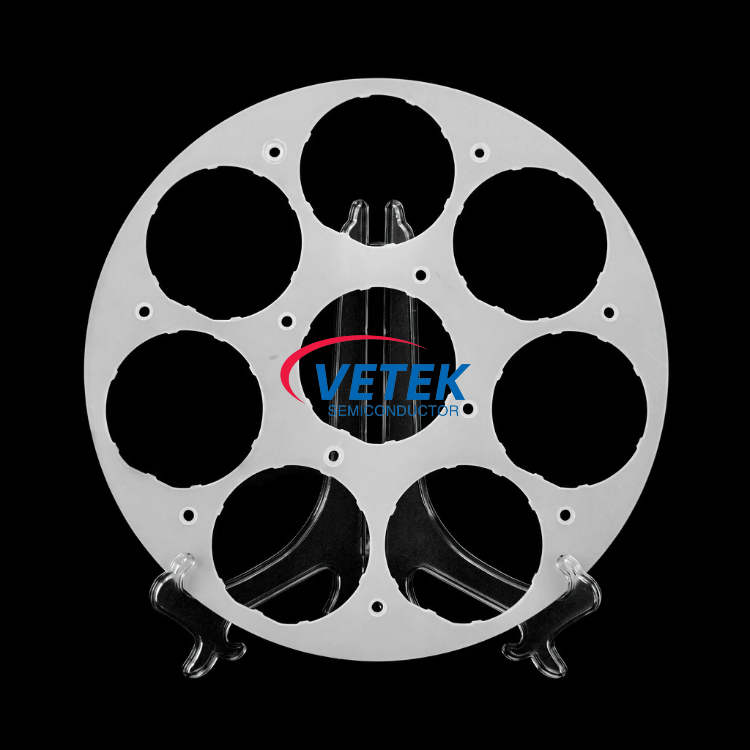

Pembawa Wafer Kuarsa Kemurnian Tinggi

1. Fitur & Keunggulan Utama

• Kuarsa leburan dehidroksilasi dengan kemurnian sangat tinggi (SiO₂ ≥ 99,999%) dengan pengotor logam terkontrol pada tingkat ppb—meminimalkan kontaminasi wafer

• Suhu pengoperasian jangka panjang hingga 1100 °C; resistensi puncak jangka pendek hingga 1200 °C

• Ketahanan guncangan termal yang sangat baik dan stabilitas dimensi di bawah siklus suhu yang sering

• Kelambanan kimia yang kuat terhadap gas proses oksidasi dan bahan kimia proses basah yang umum (HF, H₂O₂, asam/basa)

• Permukaan tanah yang rata dan presisi tinggi dengan tepi membulat untuk dukungan wafer yang seragam dan mengurangi kerusakan tepi

• Pelepasan gas vakum rendah dan adsorpsi permukaan rendah—cocok untuk proses vakum presisi

• Struktur yang dapat disesuaikan sepenuhnya: pembawa padat, desain berlubang/berventilasi, fitur lokasi berundak, lubang pemosisian, penyangga multi titik, dan desain anti-deformasi yang dipertebal untuk wafer berukuran 2–12 inci

2. Aplikasi Khas

Pembawa ini digunakan dimanapun wafer membutuhkan dukungan yang bersih dan stabil secara dimensi di bawah suhu tinggi atau bahan kimia yang agresif:

• Pemuatan tungku difusi dan anil

• Dukungan proses pertumbuhan film PECVD dan LPCVD

• Ruang vakum dan perkakas proses suhu tinggi

• Pembawa stasiun pengeringan pasca-etch dan pembersihan basah

• Pemrosesan termal perangkat daya SiC dan GaN

• Penanganan substrat optoelektronik dan alat termal laboratorium

3. Parameter Teknis Utama

• Bahan dasar: kuarsa leburan dehidroksilasi tingkat semikonduktor, SiO₂ ≥ 99,999%

• Ukuran wafer yang kompatibel: 2, 4, 6, 8, dan 12 inci (Si, SiC, GaN, safir)

• Kisaran suhu kontinu yang direkomendasikan: −20 °C hingga 1100 °C; puncak jangka pendek hingga sekitar 1200 °C

• Rute produksi: pembentukan satu bagian, penggilingan permukaan presisi, pembulatan tepi, anil pelepas tegangan, dan pembersihan akhir yang sangat bersih

• Konfigurasi yang tersedia: geometri padat, berventilasi/berlubang, lokasi berundak, berpola lubang, dan sepenuhnya dapat disesuaikan

• Fokus kinerja: kemurnian tinggi, stabilitas termal, ketahanan korosi, kerataan permukaan, pelepasan gas rendah, dan retensi dimensi jangka panjang

• Cakupan penyesuaian: dimensi luar, ketebalan, geometri pendukung, tata letak lubang, dan fitur khusus berdasarkan gambar pelanggan

4. Mengapa Memilih Pembawa Wafer Kuarsa Kemurnian Tinggi VeTek?

Sebagai produsen profesional komponen kuarsa semikonduktor, VeTek Semiconductor menawarkan:

• Pembawa Wafer Kuarsa Kemurnian Tinggi dirancang untuk lingkungan proses termal, vakum, dan basah

• Kontrol kemurnian yang ketat, kerataan permukaan, dan kebersihan cocok untuk produksi semikonduktor tingkat lanjut

• Kustomisasi penuh dan desain yang kompatibel dengan OEM untuk perkakas tungku, ruang, dan stasiun proses

• Produk kuarsa semikonduktor pelengkap termasuk tabung tungku, perahu wafer, cawan lebur, dan komponen proses lainnya

Pembawa Wafer Kuarsa Kemurnian Tinggi kami membantu menjaga kontak termal yang seragam, mengurangi kontaminasi partikel dan logam, serta memperpanjang masa pakai perkakas dalam kondisi proses korosif dan suhu tinggi yang berkelanjutan—mendukung hasil yang lebih tinggi dan biaya kepemilikan yang lebih rendah dalam manufaktur semikonduktor.
