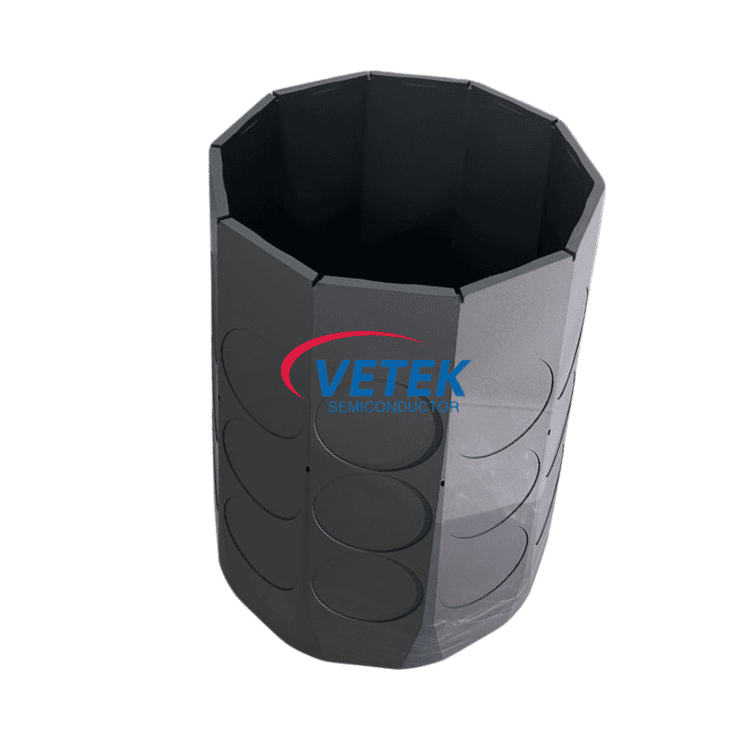

Ruang reaktor epitaksi berlapis SiC

Informasi produk umum

Istilah bisnis produk

Aplikasi: Ruang reaktor epitaksi berlapis Veteksemicon SiC dirancang untuk proses epitaksi semikonduktor yang menuntut. Dengan menyediakan lingkungan suhu tinggi yang sangat murni dan stabil, hal ini secara signifikan meningkatkan kualitas wafer epitaksi SiC dan GaN, menjadikannya landasan utama untuk pembuatan chip daya berkinerja tinggi dan perangkat RF.

Layanan yang dapat diberikan: analisis skenario aplikasi pelanggan, pencocokan materi, pemecahan masalah teknis.

Profil Perusahaan：Veteksemicon memiliki 2 laboratorium, tim ahli dengan pengalaman material selama 20 tahun, dengan kemampuan R&D dan produksi, pengujian dan verifikasi.

Keunggulan inti ruang reaktor epitaksi berlapis Veteksemicon SiC

1. Ketahanan korosi yang super

Ruang reaksi Veteksemicon menggunakan proses CVD yang dipatenkan untuk menyimpan lapisan silikon karbida dengan kemurnian tinggi dan sangat padat pada permukaan substrat. Lapisan ini secara efektif menahan erosi gas korosif bersuhu tinggi seperti HCl dan H2, yang biasa ditemui dalam proses epitaksi SiC, yang secara mendasar memecahkan masalah porositas permukaan dan pelepasan partikel yang mungkin terjadi pada komponen grafit tradisional setelah penggunaan jangka panjang. Karakteristik ini memastikan bahwa dinding bagian dalam ruang reaksi tetap mulus bahkan setelah ratusan jam pengoperasian terus-menerus, sehingga secara signifikan mengurangi cacat wafer yang disebabkan oleh kontaminasi ruang.

2. Stabilitas suhu tinggi

Berkat sifat termal silikon karbida yang sangat baik, ruang reaksi ini dapat dengan mudah menahan suhu pengoperasian terus menerus hingga 1600°C. Koefisien ekspansi termalnya yang sangat rendah memastikan bahwa komponen meminimalkan akumulasi tekanan termal selama pemanasan dan pendinginan cepat yang berulang-ulang, mencegah retakan mikro atau kerusakan struktural yang disebabkan oleh kelelahan termal. Stabilitas termal yang luar biasa ini memberikan jendela proses yang penting dan jaminan keandalan untuk proses epitaksial, terutama homoepitaxy SiC yang memerlukan lingkungan bersuhu tinggi.

3. Kemurnian tinggi dan polusi rendah

Kami sangat menyadari dampak penting kualitas lapisan epitaksial terhadap kinerja akhir perangkat. Oleh karena itu, Veteksemicon mengupayakan kemurnian lapisan setinggi mungkin, memastikannya mencapai tingkat lebih dari 99,9995%. Kemurnian tinggi seperti itu secara efektif menekan migrasi pengotor logam (seperti Fe, Cr, Ni, dll.) ke dalam atmosfer proses pada suhu tinggi, sehingga menghindari dampak fatal dari pengotor tersebut terhadap kualitas kristal lapisan epitaksi. Hal ini meletakkan dasar material yang kuat untuk pembuatan semikonduktor daya dan perangkat frekuensi radio yang berkinerja tinggi dan memiliki keandalan tinggi.

4. Desain umur panjang

Dibandingkan dengan komponen grafit yang tidak dilapisi atau konvensional, ruang reaksi yang dilindungi lapisan SiC menawarkan masa pakai beberapa kali lebih lama. Hal ini terutama disebabkan oleh perlindungan komprehensif lapisan terhadap substrat, mencegah kontak langsung dengan gas proses korosif. Masa pakai yang lebih lama ini menghasilkan manfaat biaya yang signifikan—pelanggan dapat secara signifikan mengurangi waktu henti peralatan, pengadaan suku cadang, dan biaya tenaga kerja pemeliharaan yang terkait dengan penggantian komponen ruang secara berkala, sehingga secara efektif menurunkan biaya operasional produksi secara keseluruhan.

5. Dukungan verifikasi rantai ekologi

Verifikasi rantai ekologi ruang reaktor epitaksi berlapis SiC Veteksemicon mencakup bahan mentah hingga produksi, telah lulus sertifikasi standar internasional, dan memiliki sejumlah teknologi yang dipatenkan untuk memastikan keandalan dan keberlanjutannya di bidang semikonduktor dan energi baru.

Untuk spesifikasi teknis terperinci, kertas putih, atau pengaturan pengujian sampel, silakan hubungi Tim Dukungan Teknis kami untuk mempelajari bagaimana Veteksemicon dapat meningkatkan efisiensi proses Anda.
