01 Batasan Kinerja CVD SiC, TaC dan Solid SiC dalam Proses Epitaksi dan Etsa

Industri

Manufaktur semikonduktor, keramik teknis (epitaxy / etsa / pertumbuhan kristal PVT)

Proses

GaN MOCVD, epitaksi SiC, pertumbuhan kristal SiC PVT, etsa plasma

Larutan

Substrat grafit kemurnian tinggi + susceptor berlapis CVD SiC/TaC, cincin pemanasan awal, cincin pengalih, bulan sabit, cincin fokus; Komponen SiC padat

Layanan

Kustomisasi berbasis gambar 1:1, evaluasi sampel, pembersihan & regenerasi lapisan, laporan inspeksi GDMS/ICP-OES, dukungan teknis 24/7, logistik internasional

Hasil

• Kemurnian lapisan bisa lebih rendah dari 5 ppm, beberapa mencapai 99,99995%

• Keseragaman ketebalan dikontrol dalam ±5%, ketebalan tipikal 100–200 μm

• Masa pakai kerentanan grafit diperpanjang hingga rentang 500–1000 jam dalam proses GaN MOCVD

• Hasil pelapisan meningkat dari 50% menjadi 90% setelah mengatasi masalah tepi yang menguning (kasus internal)

• Mendukung penggantian 1:1 untuk platform utama termasuk Aixtron G10, Veeco, ASM, AMEC, TEL

Kesimpulan Inti:Memilih SiC CVD, lapisan TaC, atau SiC Padat yang tepat secara langsung menentukan tingkat partikel dan masa pakai komponen pada jalur epitaksi/etsa. Artikel ini memberikan batasan pemilihan yang jelas berdasarkan suhu, atmosfer, dan proses, disesuaikan dengan solusi penggantian peralatan utama dan metrik utama, untuk membantu Anda mengambil keputusan dengan cepat dan mengurangi risiko.

Dalam proses GaN MOCVD, susceptor berlapis SiC berbasis grafit biasanya dapat beroperasi secara stabil selama ratusan jam pada suhu 1100°C di bawah atmosfer NH₃/H₂; namun, karena ketidakseragaman medan termal, perbedaan masa pakai lapisan antara daerah tepi dan tengah dapat melebihi 50%. Dalam proses pertumbuhan kristal SiC PVT, ketika suhu melebihi 1600°C, lapisan SiC mulai menyublim dan terurai, sehingga memerlukan peralihan ke lapisan TaC atau larutan SiC Padat. Konsekuensi dari pemilihan bahan komponen yang salah — paling banter, penggantian bahan habis pakai setiap 2–3 bulan; paling buruk, seluruh tungku wafer terkelupas karena kontaminasi partikel. Artikel ini ditulis oleh tim teknis VeTek Semiconductor (di bawah bimbingan Dr. Xiao), yang bertujuan untuk membangun kerangka keputusan sistematis tentang “model peralatan → kondisi proses → pemilihan komponen → ekspektasi seumur hidup” untuk insinyur epitaksi/etsa/PVT, membantu Anda mencocokkan material dengan cepat, mengontrol partikel, dan mengevaluasi pemasok.

1. Bagaimana Cara Memilih Lapisan SiC, Lapisan TaC, atau SiC Padat Berdasarkan Kondisi Proses?

Kesimpulan Inti:Tentukan tiga dimensi “suhu → atmosfer → jenis proses”: prioritaskan pelapisan CVD SiC pada ≤1600°C; pilih TaC untuk >2000°C atau atmosfer yang sangat korosif; memprioritaskan Solid SiC untuk skenario pengetsaan dan kebersihan sangat tinggi.

Saat membuat pilihan lini produksi sebenarnya, para insinyur paling sering bertanya: “Untuk peralatan Aixtron/Veeco saya, yang menjalankan epitaksi GaN atau SiC, pada suhu berapa dan dalam atmosfer apa, lapisan mana yang harus saya gunakan?” Jawabannya tidak rumit, namun ketiga dimensi tersebut perlu dihubungkan satu sama lain.

Jendela Suhu Adalah Ambang Batas Pertama

Lapisan CVD SiC masih dapat mempertahankan integritas struktural di bawah sekitar 2000–2100°C. Di luar kisaran ini, terjadi penguapan yang tidak selaras (penguapan silikon preferensial), yang menyebabkan permukaan menjadi kasar dan meningkatkan partikel. Lapisan TaC memiliki titik leleh setinggi 3880°C dan dapat mempertahankan tekanan uap yang sangat rendah bahkan di lingkungan pertumbuhan kristal PVT di atas 2400°C. SiC padat tidak memiliki masalah antarmuka lapisan-substrat dan cocok untuk komponen ruang etsa yang mengalami guncangan termal berulang.

Suasana dan Korosivitas Menentukan Stabilitas Kimia Lapisan

Di lingkungan yang mengandung gas berbasis NH₃, H₂ atau klorin, pelapisan SiC bekerja dengan baik, namun laju korosi SiC oleh hidrogen suhu tinggi jauh lebih tinggi dibandingkan TaC. Data eksperimen menunjukkan bahwa laju korosi TaC pada amonia suhu tinggi adalah sekitar 1/6 dari SiC, dan pada hidrogen bahkan bisa serendah 1/10. Oleh karena itu, kondisi standar untuk epitaksi SiC atau GaN MOCVD sebagian besar menggunakan lapisan SiC, sedangkan skenario korosi tinggi atau suhu sangat tinggi harus beralih ke TaC.

Pencocokan Jenis Proses dan Fungsi Komponen

• Epitaksi GaN MOCVD / Si: Prioritaskan grafit dengan kemurnian tinggi + susceptor berlapis CVD SiC, cincin pemanasan awal

• Pertumbuhan kristal SiC PVT: Sangat merekomendasikan pelapisan TaC untuk komponen zona panas grafit

• Pengetsaan plasma (Cincin Fokus, dll.): SiC padat atau grafit berlapis SiC, keduanya dapat dilakukan, bergantung pada kebutuhan partikel dan biaya

• Ruang bagian penting yang sangat sensitif terhadap partikel: Prioritaskan SiC Padat tanpa lapisan antarmuka

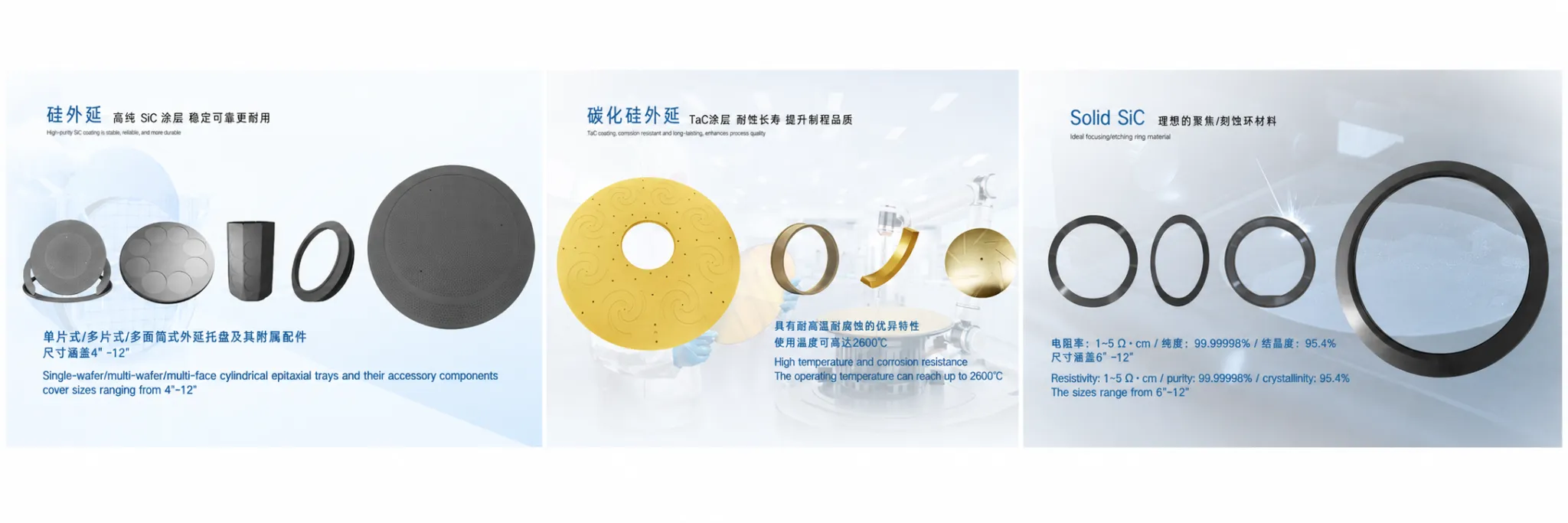

Gambar 1 – Etalase Produk Utama VeTek

2. Kompatibilitas Susceptor Grafit Aixtron/Veeco dan Solusi Penggantian Khusus

Kesimpulan Inti:VeTek mendukung penyesuaian 1:1 berdasarkan gambar pelanggan atau suku cadang asli, mencakup platform utama seperti Aixtron G10, Veeco K465i, ASM Epsilon, dll. Produk standar dapat dikirim dengan cepat; suku cadang khusus biasanya memakan waktu 3–6 minggu.

Yang paling dikhawatirkan oleh banyak insinyur bukanlah “apakah komponen tersebut dapat dibuat”, namun “apakah komponen tersebut dapat stabil seperti suku cadang aslinya, dengan waktu pengerjaan yang dapat dikontrol, dan tersedianya laporan inspeksi yang lengkap”. Salah satu kemampuan inti VeTek adalah penyesuaian penuh sesuai gambar namun tetap kompatibel dengan merek peralatan besar.

Referensi Cepat Kompatibilitas Peralatan Utama

Tabel di bawah ini dapat digunakan secara langsung untuk tinjauan teknis internal atau evaluasi pengadaan:

Merek Peralatan

Model Khas

Bagian yang Dapat Diganti

Opsi Substrat

Opsi Pelapisan

Ref. Seumur hidup

Aixtron

G10

Susceptor, Cincin Pemanasan Awal

Grafit dengan kemurnian tinggi

SiC

500–1000 jam

Veeco

K465i

Susceptor, Cincin Pengalih

Grafit dengan kemurnian tinggi

SiC/TaC

300–800 jam

ASM

Seri Epsilon

Susceptor, Cincin Fokus

SiC padat

Tidak ada lapisan

2000+ jam

AMEK

Penggores

Cincin Fokus, Bulan Setengah

SiC/Grafit Padat

SiC

Berdasarkan proses

Dalam proyek sebenarnya, kami sering menerima suku cadang asli atau gambar CMM dari pelanggan. Tim teknis, setelah mengonfirmasi kecocokan medan termal dan toleransi dimensi, akan memberikan rekomendasi mengenai kemurnian substrat, ketebalan lapisan, dan kekasaran permukaan, serta menyediakan sampel untuk verifikasi di alat oleh pelanggan.

3. Metrik Utama untuk Keseragaman Ketebalan Lapisan SiC CVD dan Kontrol Partikel

Kesimpulan Inti:Keseragaman ketebalan yang dikontrol dalam ±5%, kepadatan mendekati nilai teoritis, dan kekasaran permukaan yang terkendali adalah inti dari menekan pelepasan bubuk dan kontaminasi partikel. Target kemurnian di bawah 5 ppm, dengan pengotor logam kritis dilacak oleh GDMS/ICP-OES.

Masalah partikel hampir menjadi mimpi buruk bagi setiap insinyur epitaksi. Setelah lapisan memiliki bintik-bintik tipis, pori-pori, atau retakan mikro, bubuk akan luruh akibat siklus termal berulang dan serangan gas korosif, yang secara langsung meningkatkan kepadatan cacat wafer.

Ketebalan dan Keseragaman

Ketebalan lapisan SiC CVD yang khas adalah 100–200 μm. Melalui parameter proses dan kontrol bidang aliran, VeTek menstabilkan keseragaman ketebalan dalam ±5%. Setelah lebih dari 1000 siklus kejut termal (suhu ruangan ↔ 1100°C), lapisan tidak menunjukkan delaminasi dan dapat memenuhi persyaratan ketat GaN MOCVD untuk cacat partikel ≤0,1/cm².

Kemurnian dan Inspeksi

Kemurnian keseluruhan lapisan dan komponen bisa lebih rendah dari 5 ppm, dengan beberapa produk mencapai 99,99995%. Kami menggunakan ICP-OES dan GDMS untuk analisis jejak logam guna memastikan pengotor penting seperti Fe dan Ni tetap pada tingkat yang terkendali, menghindari gangguan pada doping lapisan epitaksi atau konsentrasi pembawa.

Kepadatan dan Kondisi Permukaan

Lapisan polikristalin β-SiC yang dibentuk oleh proses CVD memiliki kepadatan mendekati nilai teoritis (sekitar 3,21 g/cm³) dengan porositas yang sangat rendah. Kekasaran permukaan (Ra) dapat disesuaikan sesuai dengan kebutuhan proses pelanggan, memastikan interlocking mekanis yang memadai sekaligus menghindari sumber pembentukan partikel.

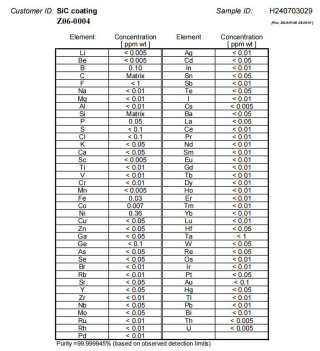

Gambar 2 – Laporan Inspeksi GDMS untuk Lapisan SiC CVD

4. Studi Kasus: Mengatasi Tepian yang Menguning untuk Meningkatkan Hasil Lapisan dari 50% menjadi 90%

Kesimpulan Inti:Dengan mengontrol laju deposisi awal dan medan aliran secara tepat untuk menghilangkan tekanan mikro, VeTek meningkatkan hasil pelapisan kerentanan grafit MOCVD pelanggan dari sekitar 50% menjadi 90%, dan memperpanjang masa pakai secara signifikan.

Ini adalah kisah nyata yang terjadi di jalur produksi. Pelanggan melaporkan tepi menguning dan kecenderungan terkelupas pada beberapa kerentanan grafit, menyebabkan hasil pelapisan keseluruhan batch berkisar sekitar 50% untuk waktu yang lama, dengan biaya pemeliharaan garis yang tinggi dan risiko wafer.

Setelah tim teknis yang dipimpin oleh Dr. Xiao turun tangan, ada dua arah yang difokuskan: pertama, laju pengendapan pada tahap awal terlalu cepat, menyebabkan akumulasi tekanan internal pada lapisan; kedua, perbedaan medan aliran antara daerah tepi dan tengah menyebabkan terjadinya kelebihan ketebalan atau kekurangan ketebalan lokal. Dengan mengoptimalkan rasio MTS/H₂, profil suhu pengendapan, dan desain bidang aliran perlengkapan, tegangan mikro dilepaskan secara efektif. Pada akhirnya, hasil pelapisan pada batch tersebut dan produksi berikutnya stabil di atas 90%, siklus penggantian pelanggan jelas diperpanjang, dan keluhan partikel menurun secara signifikan.

Kasus ini menunjukkan: “kemampuan melapisi” hanyalah titik awal; “melapisi secara stabil, tahan lama, dan mengendalikan partikel” adalah nilai nyata yang dipedulikan para insinyur. Data berbicara lebih keras dibandingkan promosi apa pun.

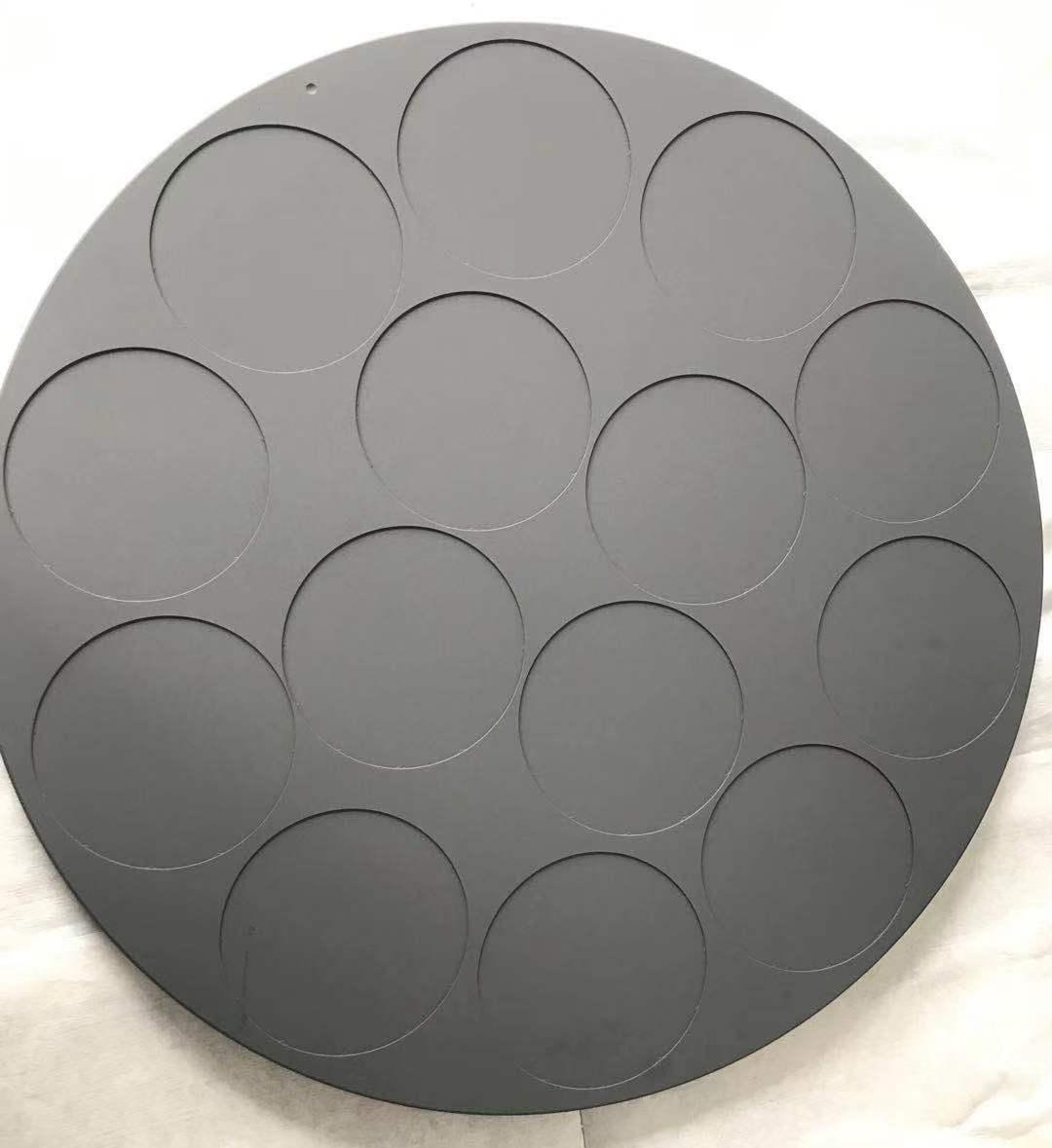

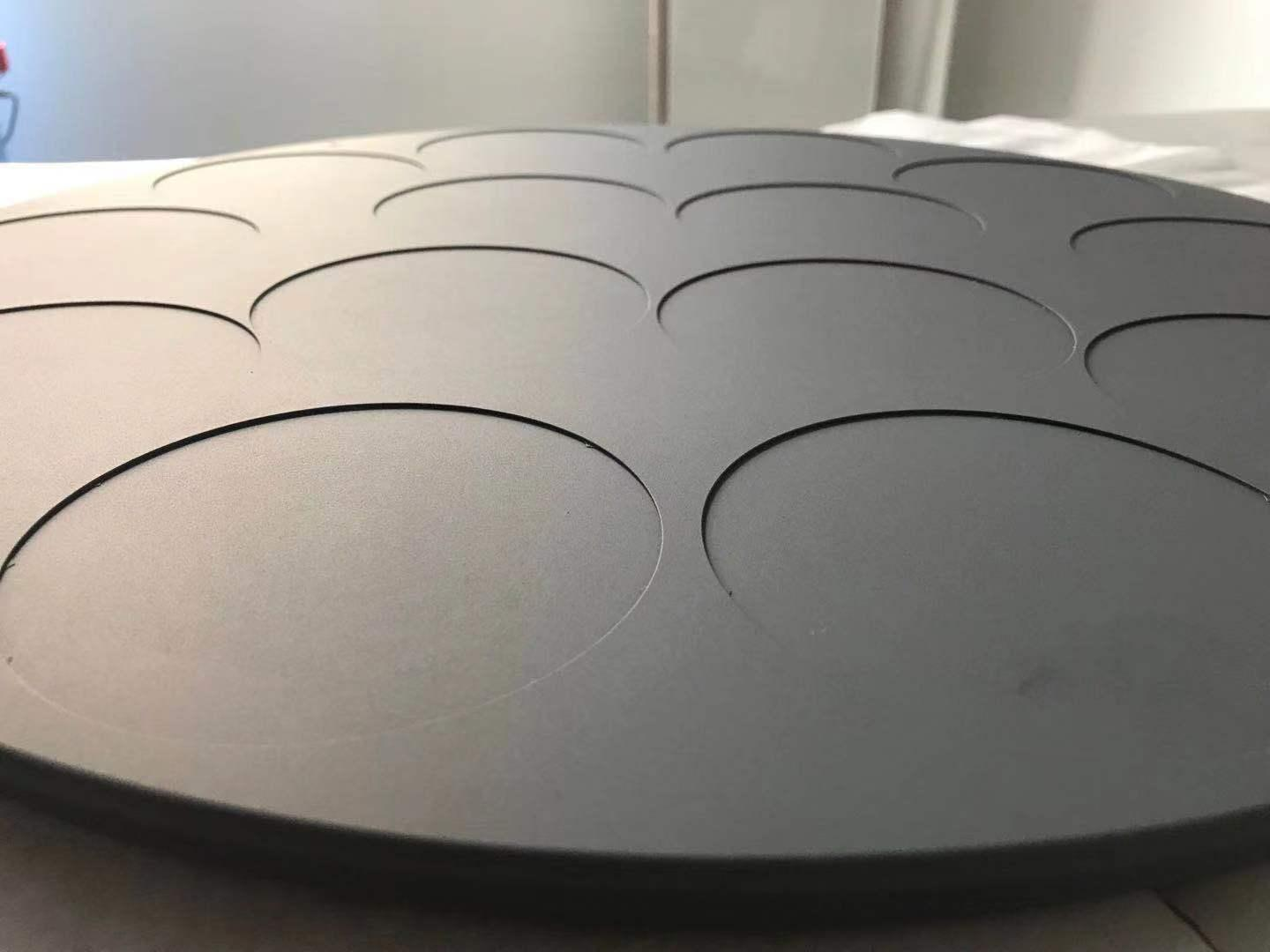

Gambar 3 – Susceptor Grafit Berlapis Silikon Karbida CVD Kemurnian Tinggi dengan Warna Permukaan Seragam dan Tanpa Cacat

5. Perbedaan Antara Bagian SiC Padat dan Grafit Dilapisi serta Skenario yang Berlaku

Kesimpulan Inti:Bagian grafit yang dilapisi memiliki biaya lebih rendah dan respons termal lebih cepat, cocok untuk sebagian besar suseptor epitaksi; SiC padat tidak memiliki risiko antarmuka dan ketahanan plasma yang lebih kuat, cocok untuk komponen etsa dengan kebutuhan tinggi dan skenario masa pakai yang sangat lama.

Banyak pertemuan seleksi yang bermasalah dengan: haruskah kita menggunakan grafit berlapis atau langsung ke Solid SiC? Keduanya bukan sekadar soal “mana yang lebih baik”, namun merupakan trade-off antara skenario penerapan dan total biaya kepemilikan (TCO).

Keuntungan dari bagian grafit berlapis:Konduktivitas termal substrat yang tinggi, pemanasan cepat, biaya terkendali; lapisan ini memberikan penghalang kimia dan penekanan partikel. Cocok untuk suseptor epitaksi GaN/SiC berukuran besar yang memerlukan keseragaman termal tinggi.

Keuntungan SiC Padat:β-SiC monolitik tanpa antarmuka pelapis-substrat, tanpa risiko delaminasi; kemurnian dapat mencapai 5N–7N, ketahanan yang luar biasa terhadap erosi plasma, cocok untuk bagian pengetsaan penting seperti cincin fokus dan pancuran, dengan masa pakai hingga 2000+ jam.

6. Komponen Manajemen Siklus Hidup Penuh dan Nilai Pembersihan & Regenerasi

Kesimpulan Inti:Dari pemantauan instalasi dan peringatan anomali hingga pembersihan & regenerasi profesional, membentuk manajemen loop tertutup dapat mengurangi TCO secara signifikan dan mengurangi frekuensi pengadaan suku cadang baru. VeTek menyediakan layanan pembersihan khusus untuk Aixtron/Veeco dan peralatan lainnya.

Banyak pabrik memperlakukan komponen yang dilapisi sebagai bahan habis pakai yang “digunakan dan dibuang”. Pada kenyataannya, setelah pembersihan dan regenerasi profesional, sebagian besar komponen dapat dikembalikan ke tingkat partikel dan kinerja termal yang mendekati komponen baru, terutama susceptor dan cincin pemanas awal untuk platform Aixtron dan Veeco.

Disarankan untuk membuat log siklus hidup sederhana: mencatat waktu pemasangan, jam pengoperasian kumulatif, kondisi permukaan setelah setiap pembersihan, dan hasil pengujian partikel. Hanya ketika lapisan menunjukkan warna kuning yang jelas, delaminasi lokal, atau partikel berlebih yang terus-menerus barulah keputusan penggantian dapat diambil, dan bukannya dibuang sebelum waktunya berdasarkan perasaan.


Gambar 4 – Layanan Pembersihan Bagian Grafit Lapisan SiC CVD

7. Poin Evaluasi Pemasok dan Kemampuan Layanan VeTek

Kesimpulan Inti:Fokus pada sistem ISO9001, laporan inspeksi lengkap (GDMS/ICP-OES), dukungan sampel, keandalan waktu tunggu, dan kemampuan komunikasi teknis berbahasa Inggris. VeTek memiliki dukungan 24/7 dan pengalaman layanan pelanggan di luar negeri.

Untuk pelanggan atau pabrik internasional dengan persyaratan kualifikasi pemasok yang ketat, poin-poin berikut ini sangat penting:

• Sistem mutu: ISO9001, proses terkontrol dan dapat dilacak.

• Kemampuan inspeksi: Memberikan laporan analisis material lengkap untuk pelapisan dan substrat.

• Sampel dan waktu tunggu: Mendukung evaluasi sampel; produk standar dikirim dengan cepat, suku cadang khusus biasanya 3–6 minggu, pesanan mendesak dapat dipercepat setelah negosiasi.

• Komunikasi teknis: Tim penjualan dan teknik dapat berkomunikasi dengan lancar dalam bahasa Inggris, sehingga mengurangi biaya komunikasi untuk pelanggan luar negeri.

• Respon purna jual: Memberikan dukungan teknis dan bantuan analisis kegagalan ketika pelapisan atau komponen menunjukkan anomali.

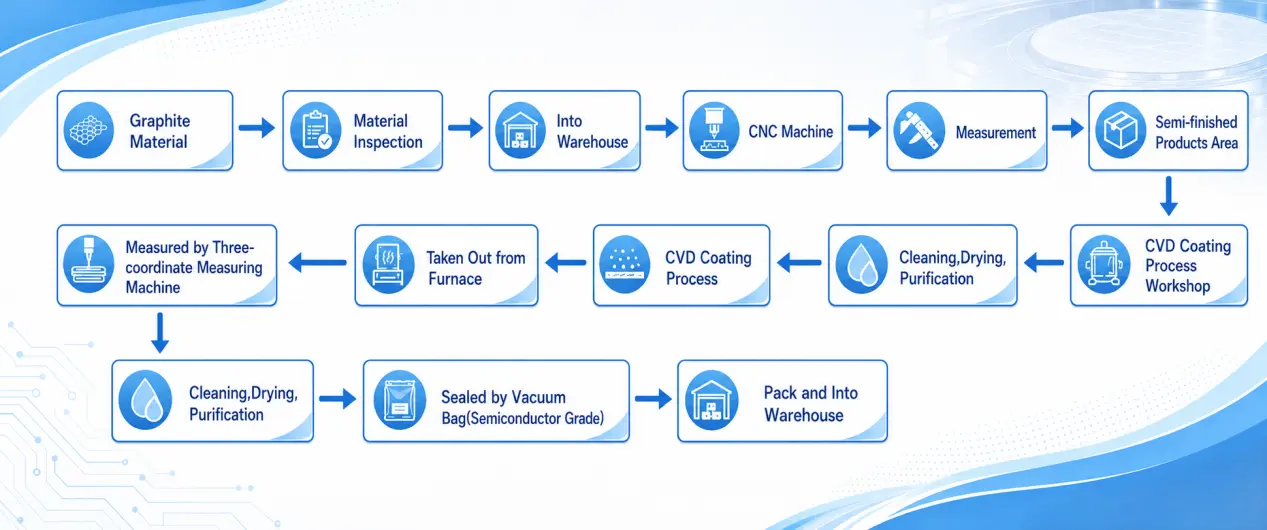

Gambar 5 – Proses Lengkap Pemesanan Produk VeTek

8. Pertanyaan Umum

(1). Apakah produk mendukung penyesuaian penuh berdasarkan gambar? Peralatan utama apa yang bisa ditandingi?

Ya. Dapat menyesuaikan susceptor, preheat ring, diversion ring, halfmoon, focus ring, dll., kompatibel dengan platform seperti Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Bagaimana kemurniannya terjamin? Pada tingkat manakah pengotor logam dikendalikan?

Kemurnian lapisan dan komponen bisa lebih rendah dari 5 ppm, ada pula yang mencapai 99,99995%. ICP-OES, GDMS dan peralatan lainnya digunakan untuk analisis penelusuran, dengan laporan lengkap disediakan.

(3). Bagaimana dengan keseragaman ketebalan dan masa pakai lapisan CVD SiC/TaC?

Keseragaman ketebalan biasanya dikontrol dalam ±5%, ketebalan 100–200 μm. Di bawah jendela proses yang sesuai, masa pakai suseptor GaN MOCVD dapat mencapai kisaran 500–1000 jam; skenario suhu sangat tinggi memerlukan peralihan ke TaC atau Solid SiC.

(4). Apakah pengujian sampel didukung? Berapa lama waktu tunggu untuk pesanan massal?

Evaluasi sampel didukung. Produk standar dapat dikirim dengan cepat; suku cadang khusus biasanya memerlukan waktu 3–6 minggu, bergantung pada kompleksitas dan volume desain. Pesanan mendesak dapat dipercepat setelah negosiasi.

(5). Sertifikasi sistem mutu apa yang tersedia? Apakah laporan inspeksi dan dukungan purna jual dapat diberikan?

Sistem manajemen mutu ISO9001 diterapkan. Laporan analisis material dan pelapisan dapat diberikan, bersama dengan dukungan teknis online 24/7. Komunikasi bahasa Inggris untuk pelanggan luar negeri lancar.

9. Ringkasan dan Langkah Selanjutnya

Seleksi bukanlah tentang “memilih yang paling mahal” atau “memilih yang paling tebal”, namun tentang “menemukan solusi dengan keseimbangan terbaik antara kinerja dan biaya sesuai peralatan, jangka waktu proses, dan anggaran partikel Anda.” Kami berharap buku panduan ini membantu Anda dengan cepat menetapkan kerangka pengambilan keputusan: pertama-tama lihat suhu dan atmosfer, lalu cocokkan lapisan atau SiC Padat, dan terakhir validasi masa pakai dan kinerja partikel dengan data.

Jika Anda sedang mengevaluasi solusi penggantian susceptor, cincin pemanasan awal, atau komponen zona panas pada Aixtron, Veeco, atau platform lainnya, Anda dapat menghubungi tim teknis VeTek secara langsung. Kami dapat memberikan rekomendasi penyesuaian, dukungan sampel, dan laporan inspeksi lengkap berdasarkan gambar Anda atau suku cadang yang ada. Dr. Xiao dan tim teknik siap mendiskusikan optimalisasi medan termal atau kebutuhan pengembangan struktur khusus dengan Anda kapan saja.

Untuk detail produk dan informasi teknis lebih lanjut, silakanHubungi kami.


Referensi Utama dan Sumber Data

1. Data rekayasa internal Semikonduktor VeTek - masa pakai suseptor grafit berlapis SiC 500–1000 jam dalam proses GaN MOCVD, hasil pelapisan meningkat dari 50% menjadi 90% setelah mengatasi tepi menguning, dan kasus praktis lainnya [1].

2. T/CASME 2000-2025 Spesifikasi Teknis untuk Susceptor Grafit Berlapis Silikon Karbida untuk Epitaksi Semikonduktor — Menetapkan persyaratan teknis untuk susceptor grafit berlapis SiC yang dibuat dengan proses CVD pada substrat grafit isostatik dengan kemurnian tinggi, berlaku untuk produk epitaksi semikonduktor.

3. T/CASME 2085-2025 Spesifikasi Teknis Produk Berlapis Tantalum Karbida untuk Pertumbuhan Kristal Silikon Karbida — Spesifikasi teknis untuk produk grafit berlapis TaC dalam skenario pertumbuhan kristal SiC.

4. Nakamura dkk., “Pelapis tantalum karbida yang disinter pada substrat grafit: Lapisan pelindung yang sangat andal untuk pertumbuhan massal dan epitaksi,” Applied Physics Letters, Vol. 106, 082108, 2015. — Mengonfirmasi bahwa lapisan TaC dapat secara efektif melindungi substrat grafit pada suhu tinggi (>2000°C) dan atmosfer yang sangat korosif, sehingga membentuk batas kinerja yang jelas dengan lapisan SiC.

5. Wang dkk., “Pengaruh lapisan penyangga berkarbonisasi pada pertumbuhan SiC pada Si,” Journal of Crystal Growth, Vol. 199, hlm. 564–567, 1999. — Membahas efek lapisan penyangga dan kontrol morfologi permukaan dalam proses pertumbuhan SiC CVD, yang diindeks oleh Scopus dan Web of Science.

Catatan: Data seumur hidup dan kinerja dalam teks adalah nilai referensi umum. Kinerja aktual dipengaruhi oleh kondisi proses tertentu, status peralatan, dan tingkat pemeliharaan. Harap verifikasi dengan pengukuran sebenarnya.


Pengarang:Tim Teknik Teknis Semikonduktor VeTek (diselesaikan di bawah bimbingan Dr. Xiao)
