​Di Dalam Pembuatan Cincin Fokus SiC CVD Padat: Dari Grafit hingga Suku Cadang Presisi Tinggi

Dalam dunia manufaktur semikonduktor yang berisiko tinggi, di mana presisi dan lingkungan ekstrem hidup berdampingan, cincin fokus Silicon Carbide (SiC) sangat diperlukan. Dikenal karena ketahanan termalnya yang luar biasa, stabilitas kimia, dan kekuatan mekaniknya, komponen-komponen ini sangat penting untuk proses etsa plasma tingkat lanjut.

Rahasia dibalik kinerjanya yang tinggi terletak pada teknologi Solid CVD (Chemical Vapour Deposition). Hari ini, kami membawa Anda ke balik layar untuk menjelajahi perjalanan produksi yang ketat—mulai dari substrat grafit mentah hingga "pahlawan tak terlihat" yang berpresisi tinggi.

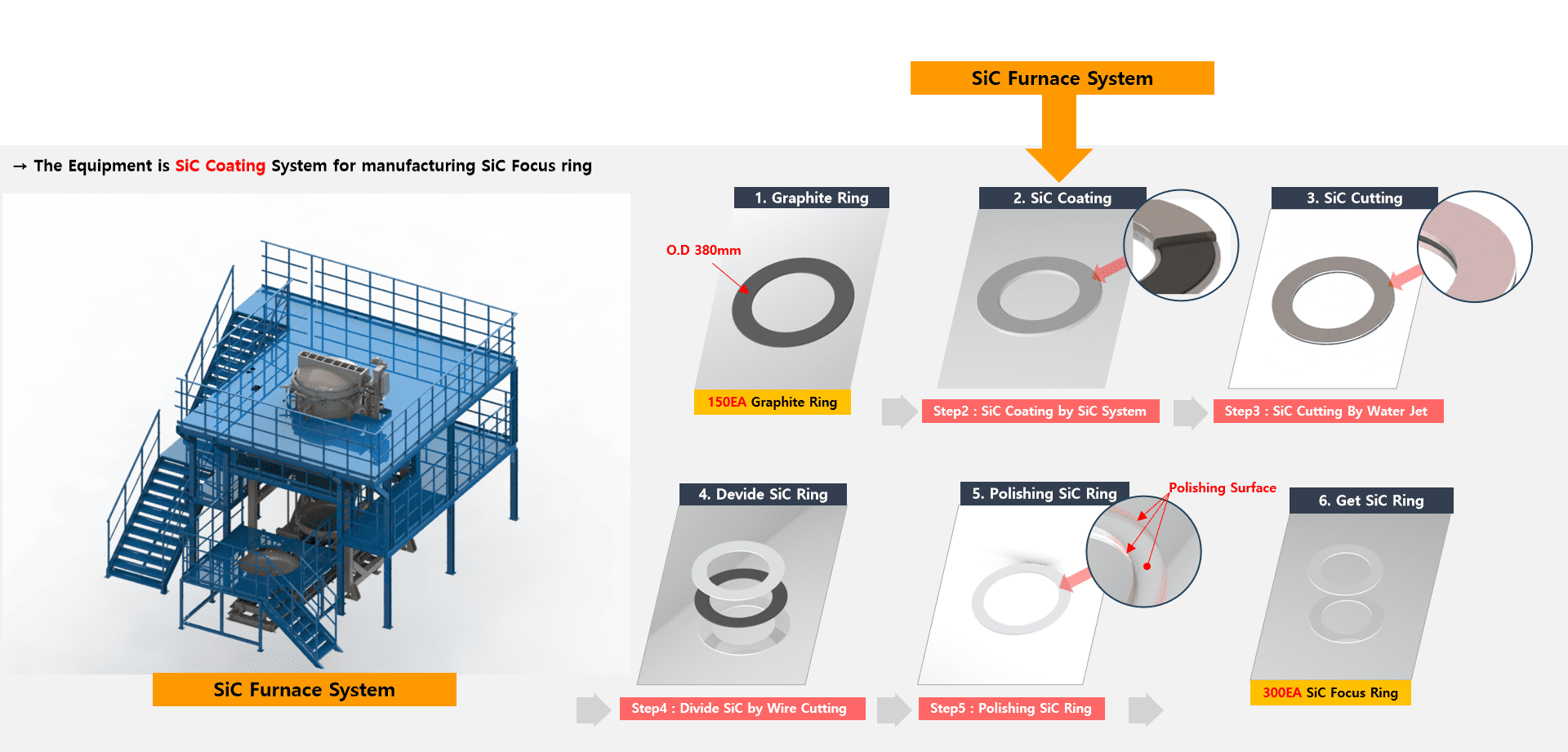

I. Enam Tahapan Manufaktur Inti

Produksi cincin fokus Solid CVD SiC adalah proses enam langkah yang sangat tersinkronisasi:

• Pra-perawatan Substrat Grafit
• Deposisi Lapisan SiC (Proses Inti)
• Pemotongan & Pembentukan Jet Air
• Pemisahan Pemotongan Kawat
• Pemolesan Presisi
• Inspeksi & Penerimaan Kualitas Akhir

Melalui sistem manajemen proses yang matang, setiap kumpulan 150 substrat grafit dapat menghasilkan sekitar 300 cincin fokus SiC yang sudah jadi, sehingga menunjukkan efisiensi konversi yang tinggi.

II. Penyelaman Mendalam Teknis: Dari Bahan Mentah hingga Bagian Jadi

1. Persiapan Bahan: Pemilihan Grafit Kemurnian Tinggi

Perjalanan dimulai dengan memilih cincin grafit premium. Kemurnian, kepadatan, porositas, dan keakuratan dimensi grafit berdampak langsung pada daya rekat dan keseragaman lapisan SiC berikutnya. Sebelum diproses, setiap substrat menjalani pengujian kemurnian dan verifikasi dimensi untuk memastikan tidak ada kotoran yang mengganggu pengendapan.

2. Deposisi Lapisan: Inti dari CVD Padat

Proses CVD adalah fase paling kritis, dilakukan dalam sistem tungku SiC khusus. Ini dibagi menjadi dua tahap yang menuntut:

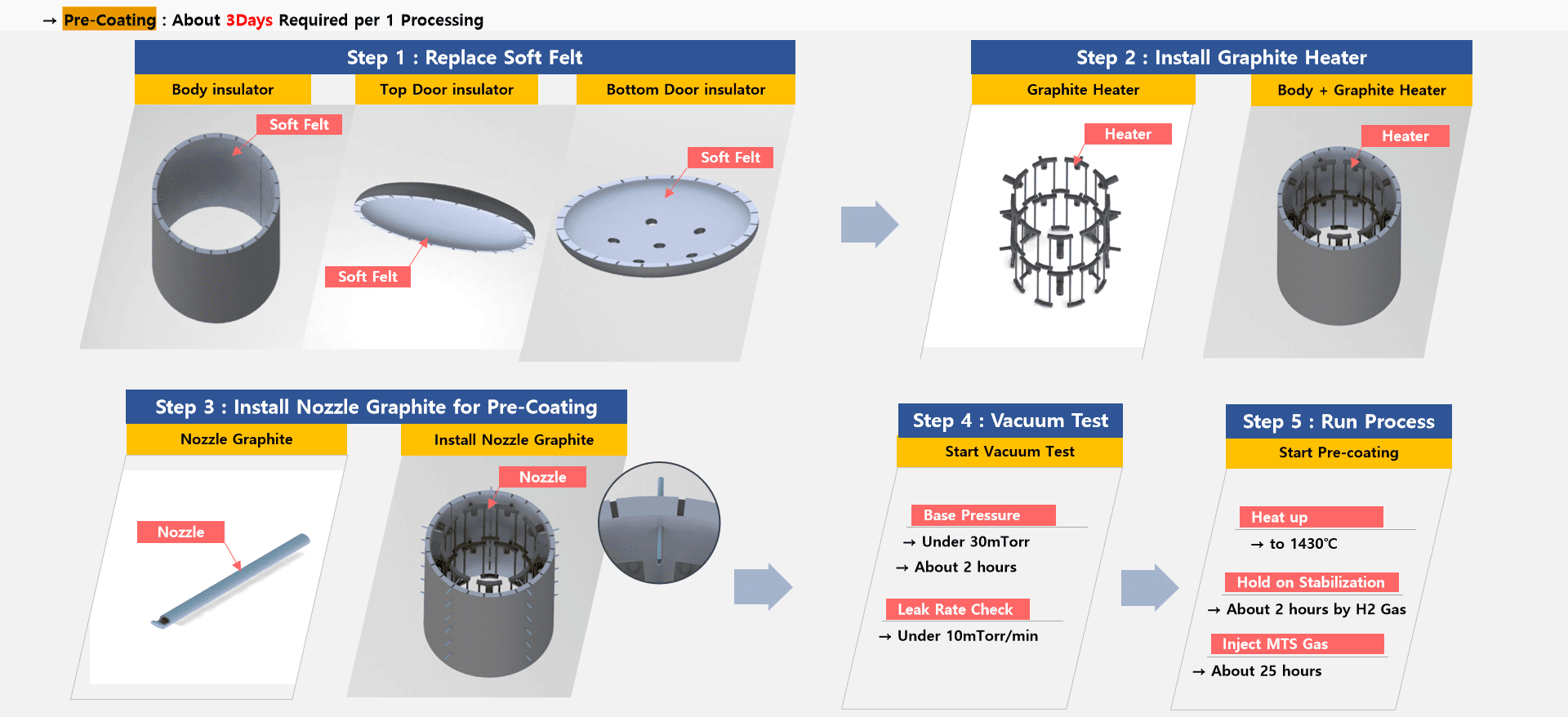

(1) Proses Pra-Pelapisan (~3 Hari/Batch):

• Pengaturan: Ganti insulasi kain lembut (dinding atas, bawah, dan samping) untuk memastikan konsistensi termal; pasang pemanas grafit dan nozel pra-pelapisan khusus.
• Pengujian Vakum & Kebocoran: Ruangan harus mencapai tekanan dasar di bawah 30 mTorr dengan laju kebocoran di bawah 10 mTorr/menit untuk mencegah kebocoran mikro.
• Deposisi Awal: Tungku dipanaskan hingga 1430°C. Setelah 2 jam stabilisasi atmosfer H₂, gas MTS disuntikkan selama 25 jam untuk membentuk lapisan transisi yang memastikan ikatan unggul untuk lapisan utama.

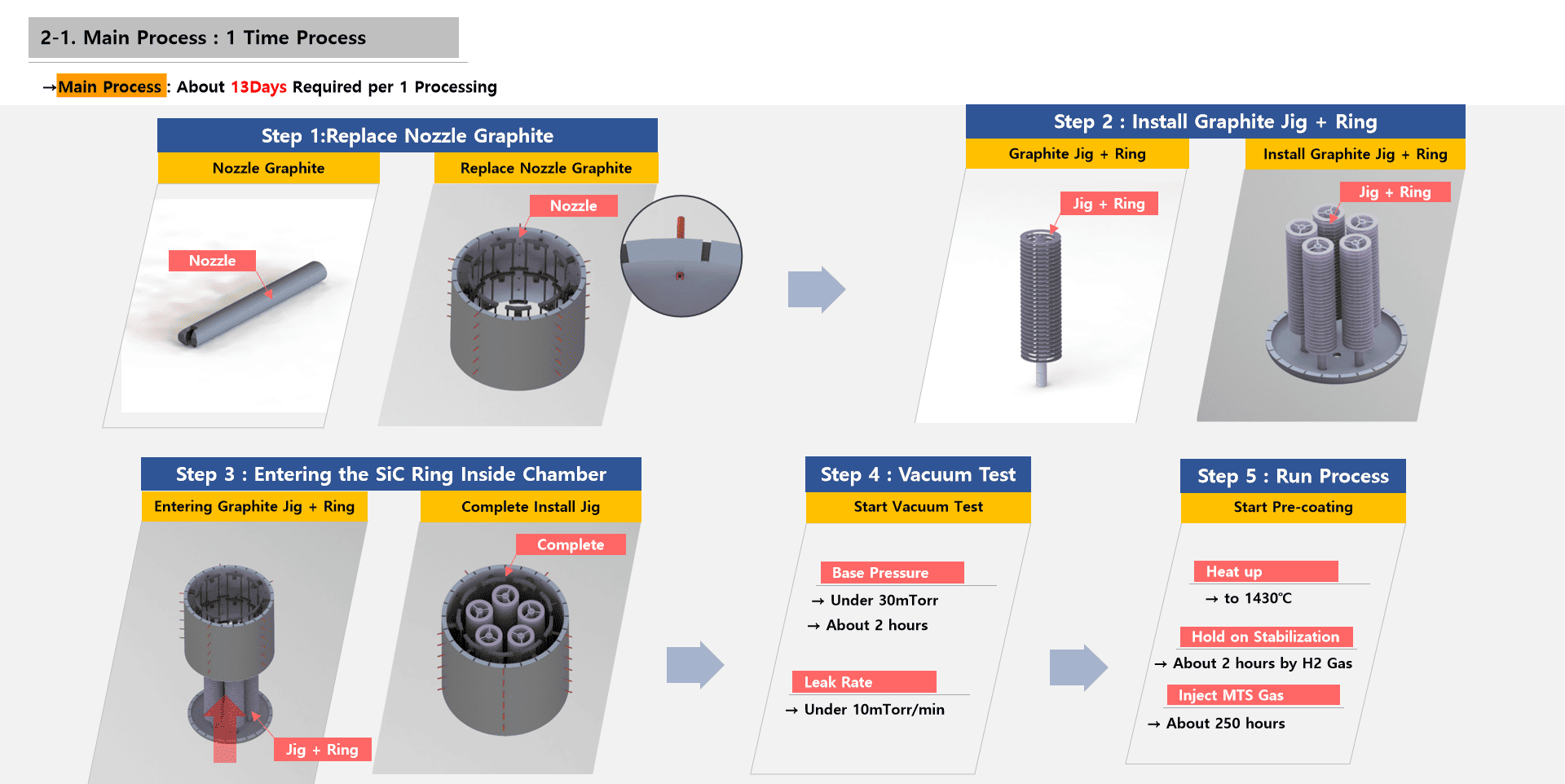

(2) Proses Pelapisan Utama (~13 Hari/Batch):

• Konfigurasi: Sesuaikan kembali nozel dan pasang jig grafit dengan cincin target.
• Inspeksi Vakum Sekunder: Uji vakum sekunder yang ketat dilakukan untuk menjamin bahwa lingkungan pengendapan tetap bersih dan stabil.
• Pertumbuhan Berkelanjutan: Mempertahankan suhu 1430°C, gas MTS disuntikkan selama kurang lebih 250 jam. Di bawah kondisi suhu tinggi ini, MTS terurai menjadi atom Si dan C, yang secara perlahan dan seragam mengendap di permukaan grafit. Hal ini menghasilkan lapisan SiC yang padat dan tidak berpori—ciri kualitas Solid CVD.

3. Pembentukan & Pemisahan Presisi

• Pemotongan Jet Air: Jet air bertekanan tinggi melakukan pembentukan awal, menghilangkan material berlebih untuk menentukan profil kasar cincin.
• Pemotongan Kawat: Pemotongan kawat presisi memisahkan material curah menjadi cincin individual dengan akurasi tingkat mikron, memastikan bahan tersebut memenuhi toleransi pemasangan yang ketat.

4. Finishing Permukaan: Poles Presisi

Pasca pemotongan, permukaan SiC dipoles untuk menghilangkan cacat mikroskopis dan tekstur pemesinan. Hal ini mengurangi kekasaran permukaan, yang penting untuk meminimalkan gangguan partikel selama proses plasma dan memastikan hasil wafer yang konsisten.

5. Pemeriksaan Akhir: Validasi Berbasis Standar

Setiap komponen harus melewati pemeriksaan ketat:

• Akurasi Dimensi (misalnya, toleransi Diameter Luar ±0,01 mm)
• Ketebalan & Keseragaman Lapisan
• Kekasaran Permukaan
• Pemindaian Kemurnian & Cacat Bahan Kimia

AKU AKU AKU. Ekosistem: Integrasi Peralatan dan Sistem Gas

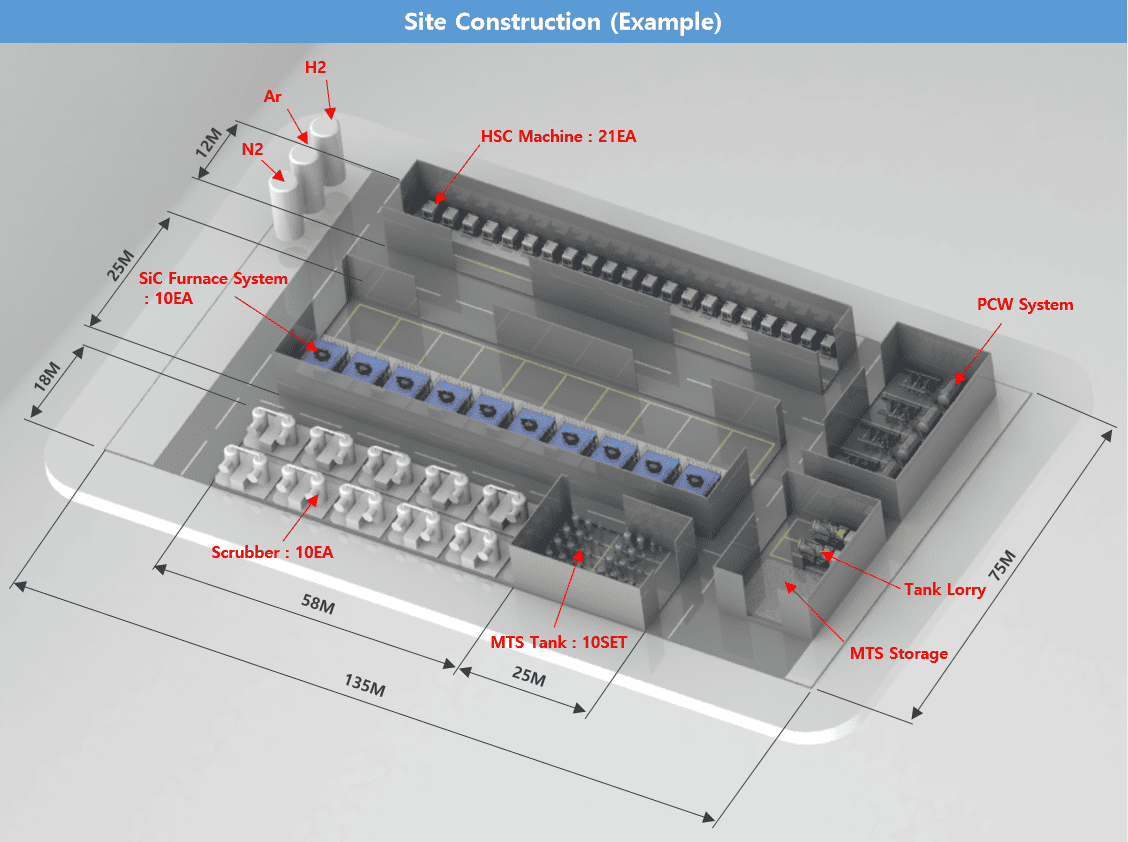

1. Konfigurasi Peralatan Utama

Lini produksi kelas dunia bergantung pada infrastruktur canggih:

• Sistem Tungku SiC (10 Unit): Unit besar (7,9m x 6,6m x 9,7m) memungkinkan operasi tersinkronisasi multi-stasiun.
• Pengiriman Gas: 10 set tangki MTS dan platform pengiriman memastikan stabilitas aliran dengan kemurnian tinggi.
• Sistem Pendukung: Termasuk 10 scrubber untuk keselamatan lingkungan, sistem pendingin PCW, dan 21 unit HSC (High-Speed ​​Machining).

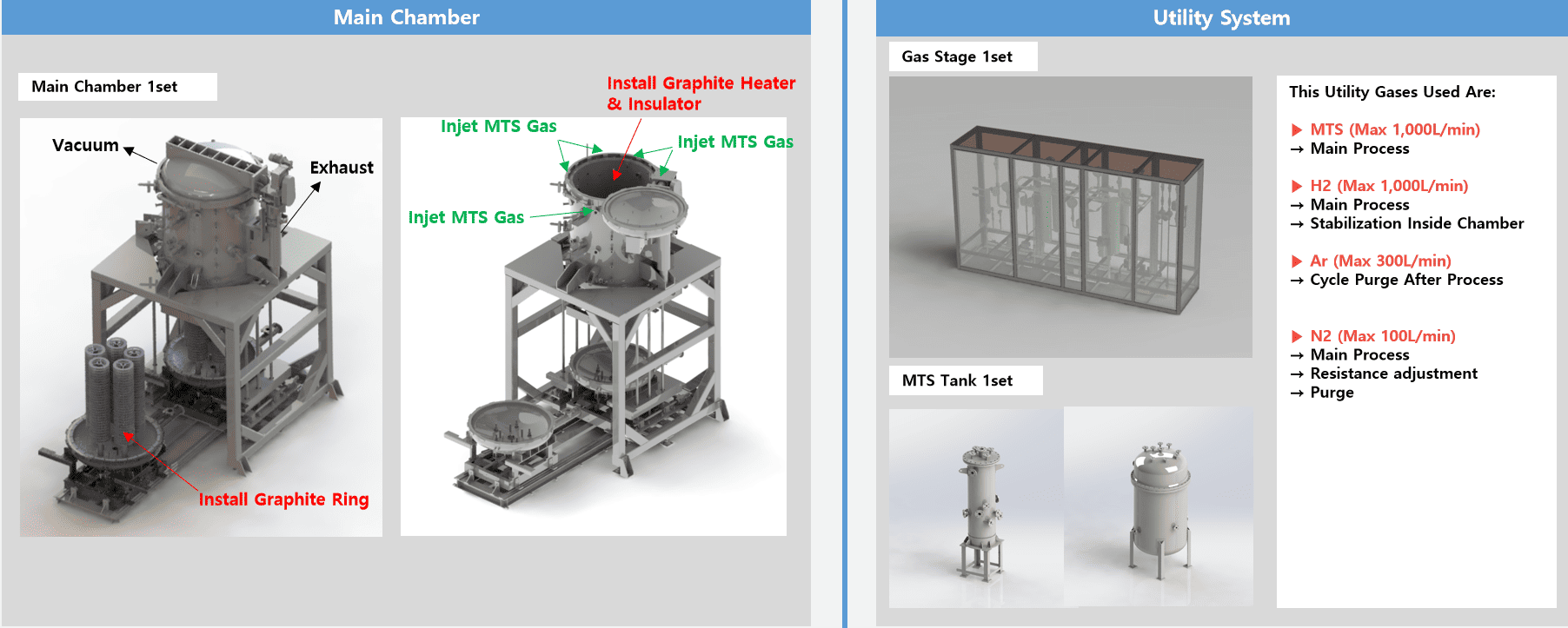

2. Fungsi Inti Sistem Gas

• MTS (Maks 1000 L/mnt): Sumber deposisi utama yang menyediakan atom Si dan C.
• Hidrogen (H₂, Maks 1000 L/mnt): Menstabilkan atmosfer tungku dan membantu reaksi
• Argon (Ar, Maks 300 L/mnt): Digunakan untuk pembersihan dan pembersihan pasca proses.
• Nitrogen (N₂, Maks 100 L/mnt): Digunakan untuk penyesuaian resistansi dan pembersihan sistem.

Kesimpulan

Cincin fokus SiC CVD Padat mungkin tampak seperti "barang habis pakai", namun sebenarnya merupakan mahakarya ilmu material, teknologi vakum, dan pengendalian gas. Dari asal grafit hingga komponen akhir, setiap langkah merupakan bukti standar ketat yang diperlukan untuk mendukung node semikonduktor canggih.

Ketika node proses terus menyusut, permintaan akan komponen SiC berkinerja tinggi akan semakin meningkat. Pendekatan manufaktur yang matang dan sistematis adalah hal yang menjamin stabilitas dalam ruang etsa dan keandalan untuk chip generasi berikutnya.
