Ringkasan Artikel:Seiring kemajuan manufaktur semikonduktor menuju presisi yang lebih tinggi, suhu yang lebih tinggi, dan lingkungan plasma yang lebih agresif, pemilihan material untuk komponen penting menjadi semakin penting. ItuCincin Pelapis Tantalum Karbidatelah muncul sebagai solusi utama untuk aplikasi permukaan plasma dan suhu tinggi karena kekerasannya yang luar biasa, stabilitas termal, dan ketahanan terhadap bahan kimia. Artikel ini memberikan eksplorasi yang komprehensif dan mendalam tentang apa itu cincin pelapis tantalum karbida, cara kerjanya, mengapa kinerjanya mengungguli bahan tradisional, dan mengapa produsen terkemuka memercayai solusi dariSemikonduktor VeTek.

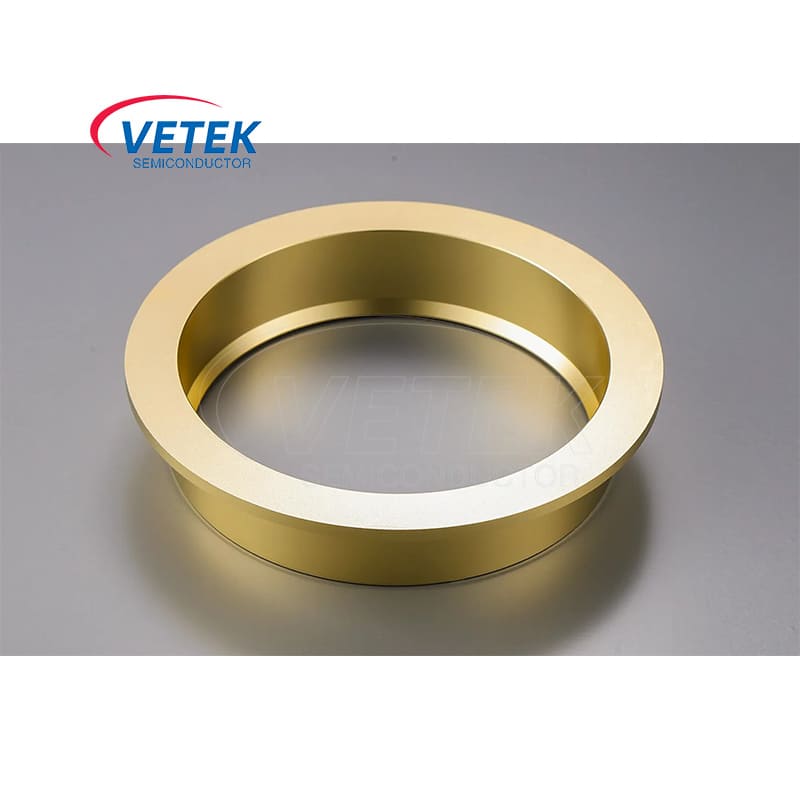

A Cincin Pelapis Tantalum Karbidaadalah komponen cincin rekayasa presisi yang digunakan terutama dalam peralatan semikonduktor, yang berfungsi sebagai antarmuka pelindung dan fungsional antara plasma, proses suhu tinggi, dan material struktural yang mendasarinya.
Cincin biasanya terdiri dari substrat (seringkali bahan berbasis grafit atau karbon) yang dilapisi dengan lapisan tantalum karbida (TaC) yang padat dan seragam. Lapisan ini secara dramatis meningkatkan ketahanan komponen terhadap:
Karena tantalum karbida memiliki salah satu titik leleh tertinggi di antara senyawa yang diketahui, tantalum karbida sangat cocok untuk lingkungan manufaktur semikonduktor yang keras seperti etsa, CVD, dan pertumbuhan epitaksi.
Tantalum karbida adalah bahan keramik tahan api yang terkenal dengan sifat fisik dan kimianya yang luar biasa. Sifat inilah yang membuat cincin pelapis tantalum karbida sangat berharga dalam pemrosesan semikonduktor tingkat lanjut.
| Milik | Tantalum Karbida (TaC) |
|---|---|
| Titik lebur | ~3880°C |
| Kekerasan | Sangat tinggi (Mohs ~9–10) |
| Stabilitas Termal | Sangat baik pada suhu sangat tinggi |
| Ketahanan Kimia | Sangat tahan terhadap asam dan plasma |
| Konduktivitas Termal | Tinggi |
Sifat-sifat ini memungkinkan cincin pelapis tantalum karbida menjaga integritas struktural dan stabilitas permukaan bahkan setelah paparan yang terlalu lama terhadap kondisi pemrosesan yang agresif.
Dalam fabrikasi semikonduktor modern, kontaminasi mikroskopis atau degradasi material dapat menyebabkan hilangnya hasil. Cincin pelapis Tantalum karbida memainkan peran penting dalam menjaga stabilitas proses dan kualitas produk.
Alasan utama mengapa cincin ini penting meliputi:
Hal ini menjadikan cincin pelapis tantalum karbida sebagai komponen yang sangat diperlukan dalam peralatan semikonduktor generasi berikutnya.
Cincin pelapis Tantalum karbida banyak digunakan dalam proses yang menuntut ketahanan termal dan ketahanan plasma.
Dalam lingkungan seperti ini, material tradisional dapat retak, terkikis, atau menghasilkan partikel. Lapisan karbida Tantalum memberikan penghalang kuat yang melindungi komponen dan proses.
Memilih bahan pelapis yang tepat merupakan keputusan penting dalam desain peralatan semikonduktor. Di bawah ini adalah perbandingan antara tantalum karbida dan alternatif yang umum digunakan.
| Bahan | Tahan Suhu | Resistensi Plasma | Kehidupan Pelayanan |
|---|---|---|---|
| Tantalum Karbida | Bagus sekali | Bagus sekali | Sangat lama |
| Silikon Karbida (SiC) | Bagus | Bagus | Sedang |
| Aluminium Oksida | Sedang | Adil | Pendek |
Perbandingan ini dengan jelas menunjukkan mengapa cincin pelapis tantalum karbida semakin disukai dalam manufaktur semikonduktor tingkat lanjut.
Kinerja cincin pelapis tantalum karbida sangat bergantung pada keseragaman lapisan, daya rekat, dan kemurnian.
PadaSemikonduktor VeTek, teknologi pelapisan canggih digunakan untuk memastikan:
Setiap cincin pelapis tantalum karbida menjalani pemeriksaan ketat untuk memenuhi standar tingkat semikonduktor.
Kontaminasi partikel adalah salah satu tantangan paling kritis dalam fabrikasi semikonduktor. Cincin pelapis Tantalum karbida membantu mengurangi risiko ini dalam beberapa cara:
Dengan mempertahankan permukaan yang stabil dan tahan lama, lapisan tantalum karbida berkontribusi langsung terhadap hasil yang lebih tinggi dan proses yang lebih andal.
Semikonduktor VeTekadalah pemasok terpercaya solusi pelapisan canggih untuk industri semikonduktor. Dengan keahlian mendalam dalam teknologi pelapisan tantalum karbida, VeTek memberikan:
Dengan bermitra dengan semikonduktor VeTek, produsen mendapatkan akses ke material yang dirancang untuk aplikasi semikonduktor yang paling menuntut.
Keuntungan utamanya adalah ketahanannya yang luar biasa terhadap suhu tinggi, erosi plasma, dan serangan bahan kimia, sehingga memperpanjang umur komponen secara signifikan.
Mereka sangat cocok untuk peralatan yang menghadap plasma dan bersuhu tinggi, seperti sistem etsa dan CVD.
Tantalum karbida umumnya menawarkan ketahanan plasma dan stabilitas termal yang unggul, sehingga ideal untuk aplikasi yang lebih berat.
Ya. Daya tahannya mengurangi kegagalan terkait keausan, sehingga memperpanjang interval perawatan.
Solusi berkualitas tinggi tersedia dari pemasok khusus sepertiSemikonduktor VeTek, yang berfokus pada teknologi pelapisan tingkat semikonduktor.
Kesimpulan:
Seiring dengan terus berkembangnya proses semikonduktor, permintaan akan material yang tahan terhadap lingkungan ekstrem akan semakin meningkat. ItuCincin Pelapis Tantalum Karbidamenonjol sebagai komponen penting yang meningkatkan kinerja, keandalan, dan hasil. Jika Anda mencari solusi pelapisan canggih yang disesuaikan untuk peralatan semikonduktor generasi berikutnya,Hubungi kamidi semikonduktor VeTek untuk mengeksplorasi bagaimana cincin pelapis tantalum karbida dapat meningkatkan proses produksi Anda.
