Mengapa Grafit Dilapisi Silikon Karbida untuk Epitaksi Semikonduktor?

Dalam epitaksi semikonduktor, grafit jarang dipilih hanya karena mampu menahan suhu tinggi. Nilai sebenarnya terletak pada kombinasi kemampuan mesin, respon termal, perilaku listrik dan kemampuan untuk membentuk komponen reaktor yang kompleks seperti susceptor barel, susceptor pancake, pemegang wafer tunggal dan pembawa MOCVD. Namun permukaan grafit yang memberikan keunggulan ini tidak selalu cocok untuk paparan langsung dan berulang terhadap lingkungan epitaksi. Inilah sebabnya mengapa banyak komponen grafit penting dilindungi dengan bahan padatlapisan silikon karbida yang diendapkan uap kimia, menciptakan apa yang biasa digambarkan sebagaiGrafit berlapis SiC.

Konsep tekniknya sederhana namun penting: badan grafit menyediakan platform struktural dan termal, sedangkan lapisan CVD SiC menjadi permukaan yang menghadap proses. Oleh karena itu, komponen yang dihasilkan harus dianggap sebagai satu sistem material terintegrasi dan bukan sebagai grafit dengan lapisan pelindung opsional.

Mengapa Grafit Tetap Penting dalam Reaktor Epitaksi

Suseptor epitaksi melakukan lebih banyak pekerjaan daripada sekadar memegang wafer. Ini menetapkan posisi mekanis wafer, berpartisipasi dalam perpindahan panas dan, tergantung pada desain reaktor, berinteraksi dengan rotasi, pemanasan induksi, dan aliran gas. Perubahan kecil pada kedalaman poket, kerataan, profil permukaan atau perilaku termal dapat mengubah lingkungan wafer lokal dan pada akhirnya mempengaruhi keseragaman epitaksial.

Persyaratan ini menjelaskan terus digunakannya grafit berbutir halus dan isostatik. Grafit dapat dikerjakan secara presisi menjadi geometri yang akan jauh lebih sulit atau mahal untuk diproduksi dari banyak bahan keramik padat. Ini juga memberikan karakteristik termal dan listrik yang kompatibel dengan beberapa konsep reaktor dinding panas dan pemanas induksi.

Untuk silikon komersial danepitaksi SiC, SGL Carbon mengidentifikasi grafit isostatik berkekuatan tinggi sebagai bahan dasar untuk susceptor berlapis dan mencatat bahwa kualitas bahan susceptor memiliki pengaruh langsung terhadap kualitas lapisan epitaksi. Oleh karena itu, toleransi dimensi yang ketat, pelapisan yang homogen, dan kemurnian diperlakukan sebagai persyaratan yang terhubung dan bukan spesifikasi independen.

Kesulitannya adalah bahwa material yang cocok untuk membangun badan termal belum tentu merupakan permukaan optimal untuk kontak dengan atmosfer proses. Perbedaan ini adalah alasan mendasar penerapan silikon karbida.

Mengapa Bare Graphite Bukan Permukaan Menghadapi Proses yang Ideal

A komponen grafit telanjangberoperasi di lingkungan yang mengandung suhu tinggi, gas prekursor reaktif, serta pemanasan dan pendinginan berulang. Dalam kondisi ini, permukaan secara bertahap dapat menjadi bagian dari kimia reaktor.

Dalam epitaksi silikon karbida, masalah ini sangat jelas. Karya yang diterbitkan tentang SiC berbasis klorida CVD menjelaskan suseptor grafit yang dilapisi dengan SiC secara khusus untuk mencegah pengotor dan hidrokarbon tambahan dilepaskan dari grafit panas selama pertumbuhan. Penelitian yang sama melaporkan bahwa degradasi lapisan SiC di titik panas dapat mempengaruhi reproduktifitas run-to-run, yang menggambarkan bahwa kondisi permukaan suseptor dapat menjadi bagian dari proses itu sendiri.

Oleh karena itu, risikonya lebih luas daripada oksidasi sederhana. Paparan langsung dapat menyebabkan serangan kimia, pengerasan permukaan yang progresif, pelepasan partikel, paparan jejak pengotor atau reaksi yang tidak diinginkan antara grafit dan gas proses. Siklus pembersihan dapat menimbulkan mekanisme tegangan lain karena komponen yang sama harus berulang kali bertahan baik dalam kimia deposisi maupun kimia pembersih ruang.

Untuk produksi semikonduktor, hal ini menciptakan putaran umpan balik yang tidak diinginkan. Degradasi permukaan mengubah kondisi suseptor; susceptor yang berubah dapat mengubah batas kimia dan termal lokal di sekitar wafer; dan perubahan batas dapat mengurangi pengulangan proses.

Oleh karena itu, tujuan pelapisan grafit bukan hanya untuk membuat bagian tersebut “lebih tahan korosi”. Hal ini untuk menjagabatas yang dihadapi proses lebih stabil dari waktu ke waktu.

CVD SiC sebagai Antarmuka Fungsional Antara Grafit dan Proses

Lapisan CVD SiC menciptakan permukaan silikon karbida padat di atas badan grafit mesin. Pelapis SiC komersial biasanya diendapkan melalui pengendapan uap kimia pada suhu di atas sekitar 1.200°C. SGL Carbon melaporkan suhu pengendapan tipikal 1.200–1.300°C dan secara khusus menekankan bahwa perilaku ekspansi termal substrat grafit harus disesuaikan dengan lapisan untuk meminimalkan tekanan termal.

Setelah diendapkan, lapisan SiC bertindak sebagai antarmuka fungsional antara grafit dan atmosfer reaktor. Ketahanan kimianya mengurangi serangan langsung pada karbon di bawahnya. Kepadatannya membatasi paparan langsung grafit terhadap lingkungan proses. Kemurniannya yang tinggi memberikan permukaan yang lebih terkontrol di dekat wafer, dan integritas mekanisnya membantu mengurangi pembentukan partikel terkait erosi.

Keuntungan ini bergantung pada lapisan yang tetap utuh. Lapisan dengan keseragaman ketebalan yang buruk, lubang kecil lokal, tegangan sisa, atau daya rekat yang lemah pada akhirnya dapat retak atau terkelupas. Jika hal ini terjadi, grafit akan terekspos kembali dan fungsi pelindungnya hilang secara lokal.

Oleh karena itu, ketebalan lapisan saja bukanlah metrik kualitas yang berarti. Parameter teknik yang lebih berguna adalah kombinasi darikemurnian, kepadatan, kekasaran permukaan, keseragaman ketebalan, struktur mikro, kompatibilitas substrat dan integritas antarmuka.

Mersen mengikuti pendekatan sistem material yang sama dalam panduan peralatan semikonduktornya. Ini menggambarkan grafit ultra-murni yang dilapisi dengan SiC untuk epitaksi dan MOCVD dan secara khusus menyoroti kompatibilitas CTE antara grafit dan silikon karbida sebagai syarat untuk integritas lapisan jangka panjang.

Secara praktis, komponen yang ideal bukanlah komponen yang memiliki lapisan SiC paling tebal. Ini merupakan proses yang tingkat grafitnya, arsitektur pelapisannya, toleransi pemesinannya, dan kondisi pengoperasiannya disesuaikan dengan cukup baik agar tetap stabil melalui siklus proses yang berulang.

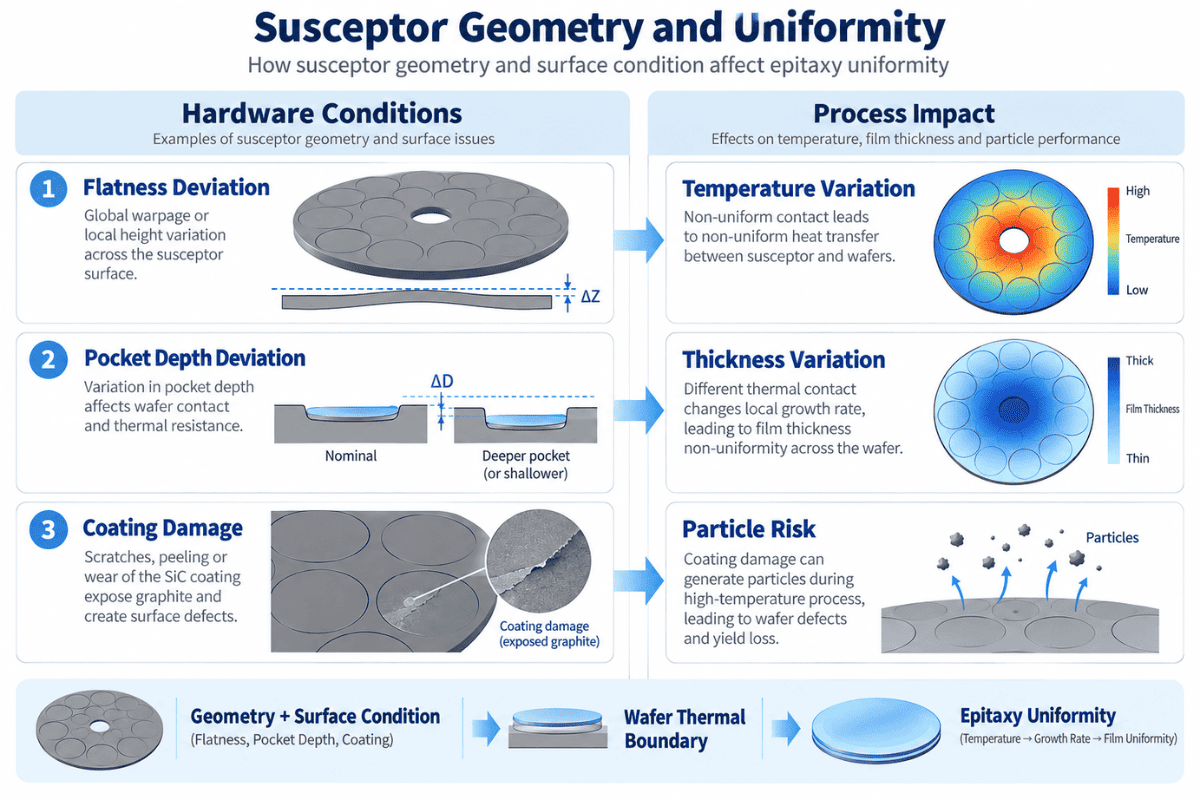

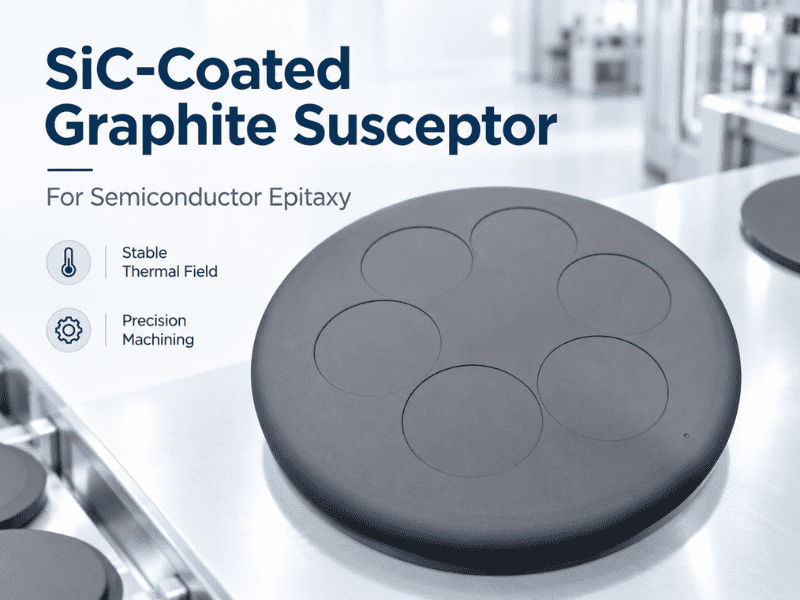

Bagaimana Geometri dan Kerataan Susceptor Mempengaruhi Keseragaman Suhu Wafer?

Nilai susceptor berlapis SiC menjadi lebih jelas ketika komponen tersebut dipandang sebagai bagian dari medan termal dan bukan hanya sebagai barang habis pakai.

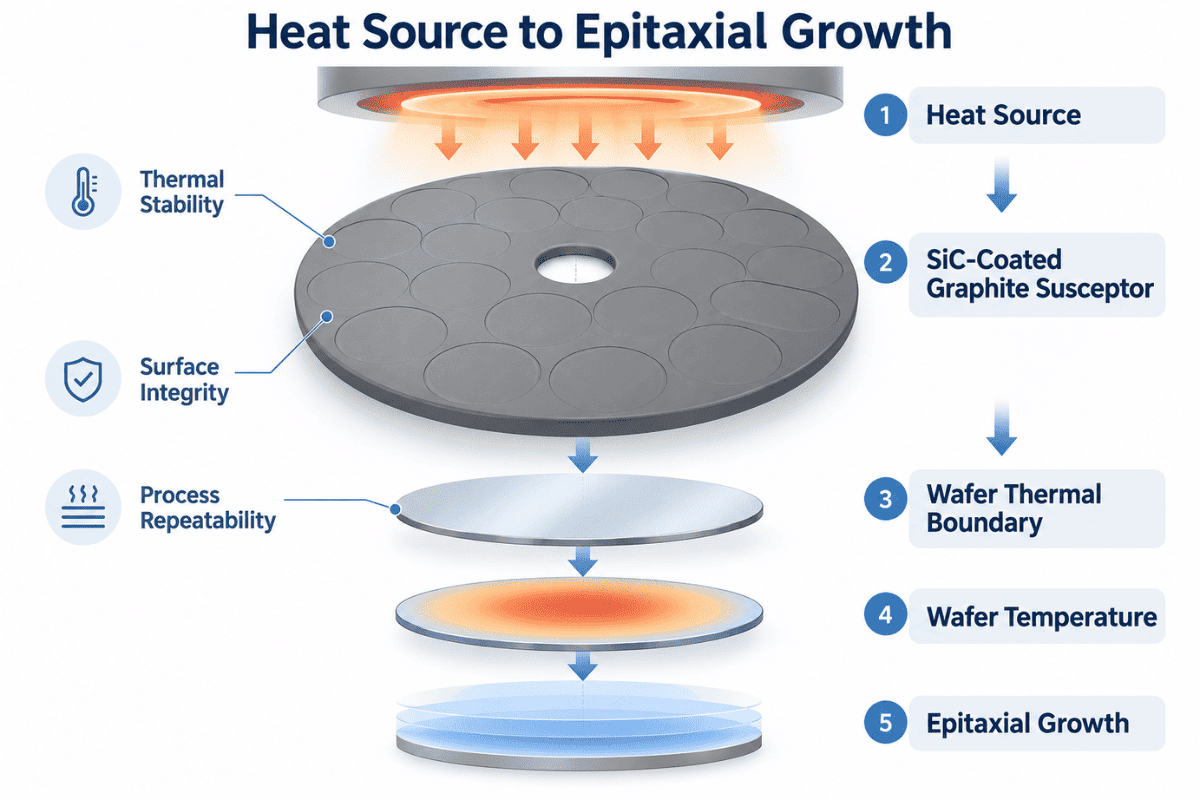

Jalur energi dalam sistem epitaksi yang disederhanakan dapat direpresentasikan sebagai:

Sumber Panas → Susceptor Grafit Berlapis SiC → Batas Termal Wafer → Suhu Wafer → Pertumbuhan Epitaksi

Setiap antarmuka penting. Jika suseptor menjadi terdistorsi, jika dimensi kantong berubah, jika endapan menumpuk secara tidak merata atau jika pelapisan gagal secara lokal, kondisi yang dialami oleh wafer dapat berubah meskipun resep nominal reaktor tetap tidak berubah.

Inilah sebabnya mengapa pemesinan presisi dan kualitas pelapisan sangat erat hubungannya. SGL Carbon menekankan profil saku, kerataan, permukaan akhir, kemurnian dan lapisan SiC yang homogen untuk suseptor epitaksi silikon dan juga menghubungkan sifat suseptor dengan kualitas lapisan epitaksi.

Hubungan serupa terjadi di MOCVD. Pembawa wafer memutar substrat melalui medan termal dan prekursor yang terkontrol, dan perilaku termal pembawa berkontribusi terhadap distribusi suhu wafer. SGL Carbon mencatat bahwa grafit dengan kemurnian tinggi, lapisan SiC homogen, dan toleransi dimensi yang ketat digunakan untuk mengontrol kinerja pembawa dalam aplikasi MOCVD terkait LED dan GaN.

Oleh karena itu, tidak akurat jika mengklaim bahwa pelapisan SiC saja “meningkatkan hasil epitaksi.” Kesimpulan teknik yang lebih dapat dipertahankan adalah bahwa komponen grafit berlapis SiC yang stabil dan dirancang dengan baik membantu menjaga kestabilankondisi batas termal, kimia dan kontaminasidiperlukan untuk epitaksi berulang.

Perbedaan tersebut penting untuk akurasi teknis dan kualifikasi pemasok.

Mengapa Persyaratannya Berbeda Antara Silikon dan SiC Epitaksi

Konsep material yang mendasarinya serupa untuk silikon dan epitaksi SiC, namun tingkat keparahan lingkungan pengoperasiannya berbeda.

Dalam epitaksi silikon, susceptor berlapis dengan kemurnian tinggi harus menjaga akurasi dimensi, keseragaman termal, dan permukaan proses yang bersih. Pemasok komersial sangat menekankan pada kerataan, geometri saku, toleransi permesinan, dan homogenitas lapisan karena susceptor merupakan bagian dari sistem pemanas wafer.

Epitaksi SiC biasanya memberikan tekanan termal dan kimia yang lebih besar pada zona panas. Pertumbuhan SiC berbasis klorida, misalnya, dapat beroperasi pada suhu sekitar 1.570°C dalam penelitian reaktor yang dipublikasikan. Dalam kondisi seperti ini, degradasi lapisan pada titik panas lokal menjadi sangat relevan karena perubahan pada permukaan suseptor dapat mempengaruhi reproduktifitas pada beberapa proses.

Oleh karena itu, pertanyaan yang tepat bukanlah apakah pelapisan SiC “lebih baik” untuk suatu proses dibandingkan proses lainnya. Pertanyaan yang benar adalah apakah arsitektur pelapisan tersebut sesuai dengan aslinyasuhu, kimia gas, siklus termal, metode pembersihan dan geometri komponen.

Logika yang sama berlaku ketika mengevaluasi pelapis alternatif seperti TaC atau ketika mempertimbangkan komponen SiC padat. Pemilihan material harus mengikuti lingkungan proses dan bukan hierarki material yang umum.

Menentukan Grafit Berlapis SiC sebagai Komponen Teknik

Spesifikasi yang bermakna secara teknis dimulai dari reaktornya, bukan dari pelapisnya.

Pemasok harus memahami proses epitaksi, konfigurasi reaktor, ukuran wafer, geometri komponen, suhu pengoperasian, gas proses, dan bahan kimia pembersih sebelum menentukan persyaratan grafit dan pelapisan. Gambar komponen kemudian harus menetapkan geometri saku, kerataan, dimensi kritis, dan penyelesaian permukaan. Hanya setelah persyaratan ini dipahami barulah ketebalan lapisan, keseragaman, kekasaran dan kriteria inspeksi dapat diselesaikan.

Pendekatan ini mengubah RFQ dari permintaan komoditas—

“Kutipan aSuseptor grafit berlapis SiC.”

—ke spesifikasi teknik yang dibangun berdasarkan proses sebenarnya.

Untuk komponen epitaksi, tujuannya bukan sekadar memaksimalkan masa pakai pelapisan. Tujuannya adalah untuk menjaga komponen yang mendukungsuhu wafer yang stabil, kontaminasi terkendali, risiko partikel rendah, konsistensi dimensi, dan kondisi pertumbuhan berulangsepanjang periode layanan yang dimaksudkan.

Pertanyaan Umum

1. Mengapa grafit dilapisi dengan silikon karbida pada epitaksi?

Grafit memberikan kemampuan mesin dan karakteristik termal yang berguna, sedangkan CVD SiC memberikan permukaan yang menghadap proses dengan kemurnian tinggi dan stabil secara kimia. Kombinasi ini memungkinkan suseptor grafit kompleks untuk beroperasi di lingkungan semikonduktor yang menuntut.

2.Mengapa tidak menggunakan grafit telanjang?

Grafit telanjang dapat berinteraksi dengan gas reaktif, memaparkan kotoran, menjadi kasar, atau menghasilkan partikel seiring waktu. Lapisan SiC yang padat memisahkan grafit dari atmosfer proses.

3.Apakah lapisan SiC menghilangkan kontaminasi?

Tidak. Ini mengurangi risiko kontaminasi terkait grafit jika lapisannya tetap utuh, namun kontaminasi juga dapat berasal dari gas, permukaan ruang, endapan, penanganan, dan komponen reaktor lainnya.

4.Apakah lapisan SiC mempengaruhi kinerja termal?

Ya. Pelapisan, substrat grafit, geometri komponen dan kondisi permukaan bersama-sama mempengaruhi batas termal antara susceptor dan wafer. Oleh karena itu, pelapisan harus dievaluasi sebagai bagian dari komponen yang lengkap.

5.Informasi apa yang harus disertakan dalam RFQ?

RFQ yang berguna harus mencakup model reaktor, jenis proses, ukuran wafer, gambar komponen, suhu pengoperasian, proses dan gas pembersih, persyaratan grafit, spesifikasi pelapisan, toleransi kritis, permukaan akhir, kriteria inspeksi, dan kuantitas yang diperlukan.

Referensi

1. Karbon SGL. Penerima dan Komponen Grafit untuk Epitaksi Silikon dan SiC.

2. Karbon SGL. Lapisan SIGRAFINE® SiC.

3. Mersen. Peralatan Proses Semikonduktor — Grafit Ultra Murni Dilapisi Silikon Karbida. Pedersen, H. dkk. Pertumbuhan Epitaksi SiC Menggunakan CVD Berbasis Klorida. Jurnal Pertumbuhan Kristal.
