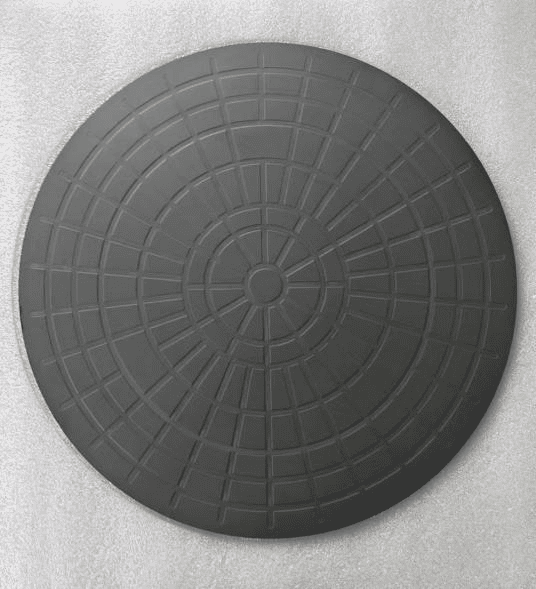

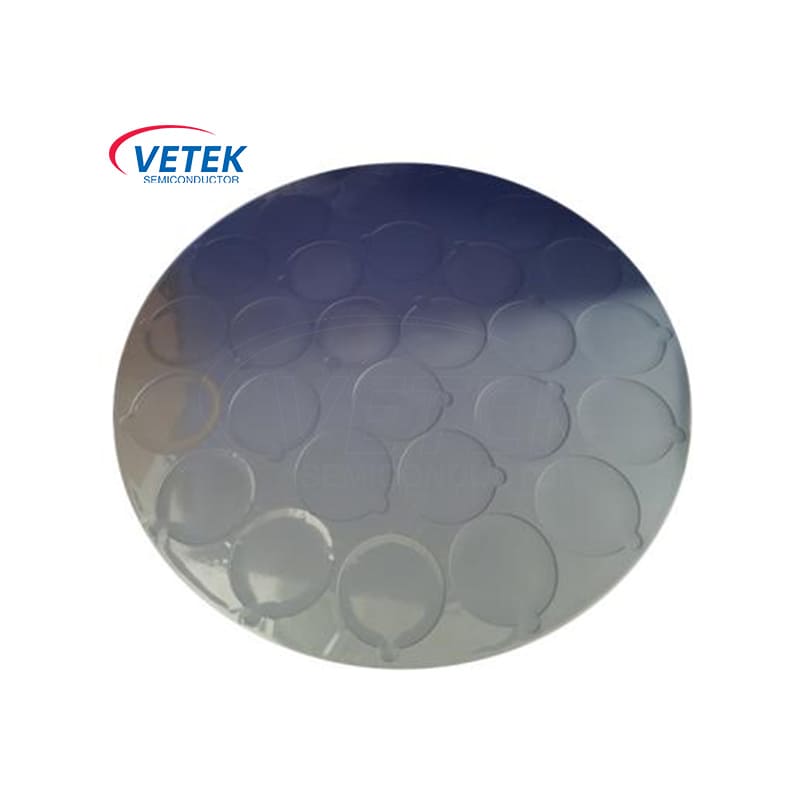

SIC yang dilapisi e-chuck

Ketika Gallium Nitride (GAN) menjadi bahan inti dari semikonduktor generasi ketiga, penerapannya dalam bidang frekuensi tinggi, daya tinggi dan optoelektronik terus berkembang, seperti stasiun dasar komunikasi 5G, modul daya dan perangkat LED. Namun, dalam manufaktur semikonduktor, terutama dalam proses etsa, wafer perlu mengalami suhu tinggi, lingkungan korosi kimia tinggi dan persyaratan proses presisi yang sangat tinggi, yang mengedepankan standar teknis yang sangat tinggi untuk alat bantalan wafer.

Palet keramik SIC Vetek Semiconductor dirancang untuk etsa Gan Wafer dan menawarkan kemurnian tinggi, panas yang sangat baik dan ketahanan kimia untuk mendukung proses pembuatan Anda. Ini cocok untuk proses plasma etsa (ICP/RIE) dan merupakan pilihan ideal dalam peralatan manufaktur semikonduktor modern.

Kekuatan inti

1. Bahan keramik kemurnian tinggi

Stabilitas Kimia: Kemurnian material lebih dari 99,5%, dan tidak ada polusi pada wafer Gan.

Kekerasan tinggi dan ketahanan aus: Kekerasan yang dekat dengan berlian, mampu menahan penggunaan frekuensi tinggi, perubahan dan goresan yang tidak terlihat.

2. Kinerja termal yang sangat baik

Konduktivitas termal yang tinggi, koefisien ekspansi termal (CTE) yang cocok dengan GaN: mengurangi risiko retak wafer dalam proses etsa.

3. Resistensi korosi super kimia

Ini dapat bekerja dalam konsentrasi tinggi fluoride, klorida dan lingkungan gas korosif lainnya untuk waktu yang lama.

4. Desain dan pemesinan presisi

Kekasaran dan kerataan permukaan memastikan penempatan wafer yang halus dan keseragaman etsa untuk memenuhi persyaratan proses presisi tinggi.

Dimensi, alur, lubang tetap dan struktur lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Bidang Aplikasi E-Chuck yang Dilapisi SIC

● Etsa plasma (ICP/RIE)

Ini memberikan fiksasi wafer dan dukungan dalam lingkungan korosi kimia tinggi dan tinggi, cocok untuk proses etsa GAN, SIC, dan bahan lainnya.

● Transfer dan penyimpanan wafer

Berikan platform yang sangat datar dan bebas polusi untuk melindungi keamanan wafer dalam proses pembuatan.

Layanan khusus

Itu semikonduktormenawarkan layanan khusus untuk memenuhi kebutuhan proses spesifik Anda:

● Kustomisasi ukuran: Ukuran palet dapat disesuaikan sesuai dengan ukuran wafer (Ø4 ~ 12 inci).

● Optimalisasi struktur: Dukungan alur, lubang penentuan posisi, titik tetap dan kustomisasi struktur lainnya.

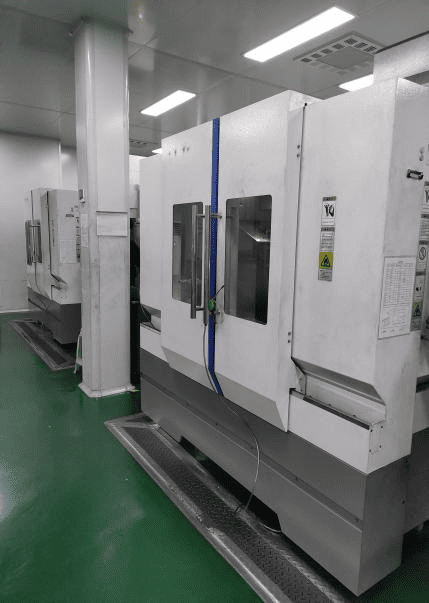

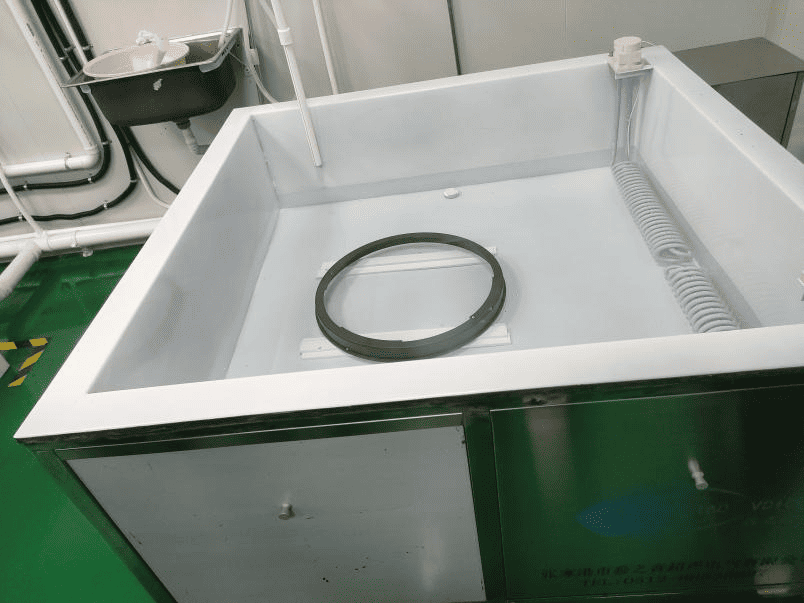

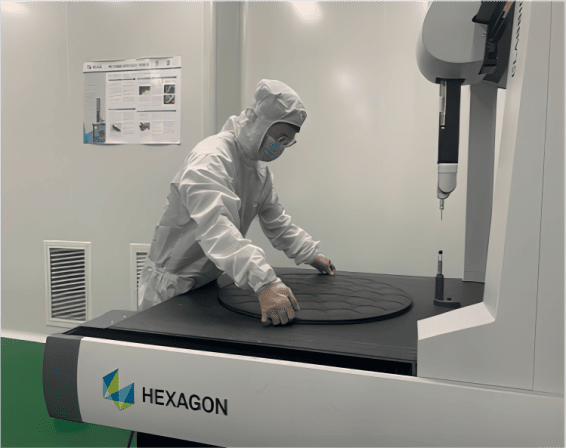

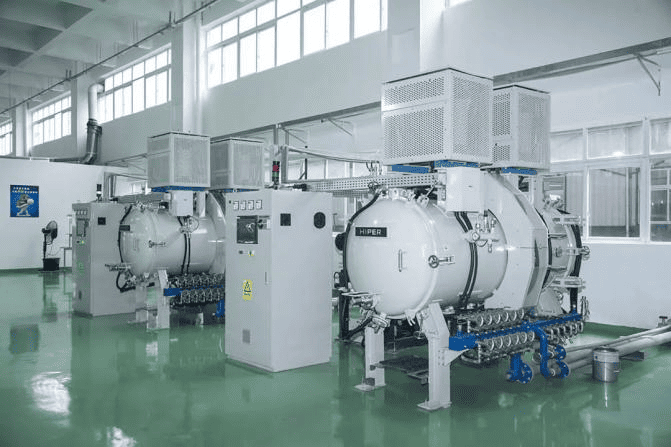

Itu semikonduktorToko Produk E-Chuck yang Dilapisi SIC:
