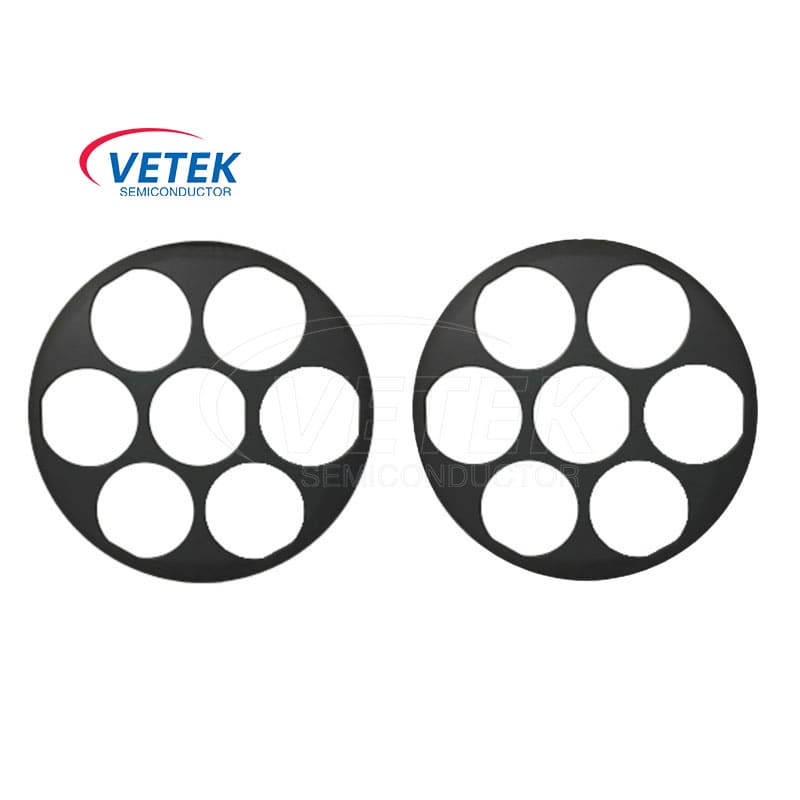

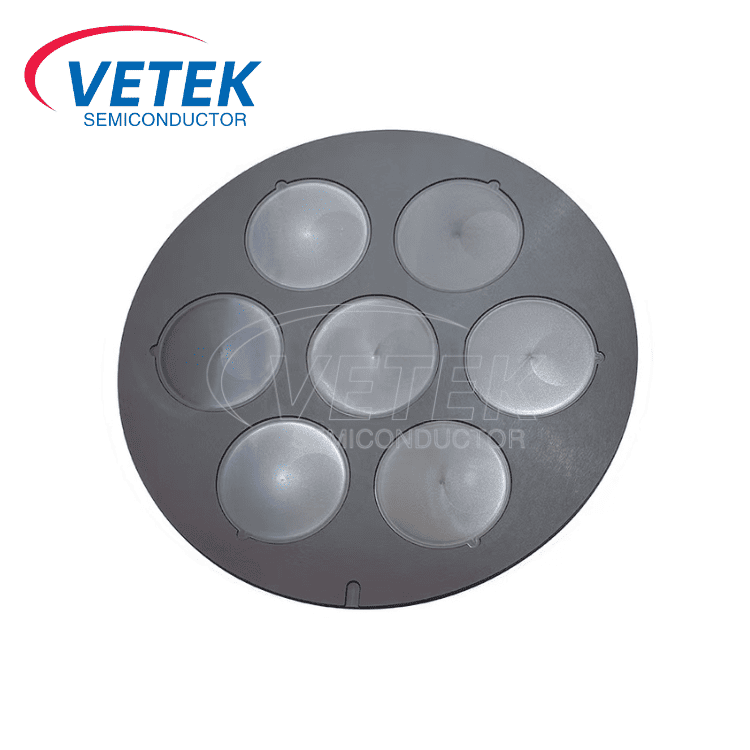

PLAT PENGADUAN ETCHING PSS untuk semikonduktor

● Desain presisi: Pelat pembawa direkayasa dengan dimensi yang tepat dan kerataan permukaan untuk memastikan etsa yang seragam dan konsisten melintasi wafer semikonduktor. Ini menyediakan platform yang stabil dan terkontrol untuk wafer, memungkinkan hasil etsa yang akurat dan andal.

● Resistensi plasma: Pelat pembawa menunjukkan resistensi yang sangat baik terhadap plasma yang digunakan dalam proses etsa. Itu tetap tidak terpengaruh oleh gas reaktif dan plasma berenergi tinggi, memastikan masa pakai yang berkepanjangan dan kinerja yang konsisten.

● Konduktivitas termal: Pelat pembawa fitur konduktivitas termal tinggi untuk menghilangkan panas yang dihasilkan secara efisien selama proses etsa. Ini membantu dalam mempertahankan kontrol suhu yang optimal dan mencegah overheating dari wafer semikonduktor.

● Kompatibilitas: Pelat pembawa etsa PSS dirancang untuk kompatibel dengan berbagai ukuran wafer semikonduktor yang biasa digunakan dalam industri, memastikan keserbagunaan dan kemudahan penggunaan di berbagai proses manufaktur.
