Evolusi CVD-SiC dari Lapisan Film Tipis menjadi Material Massal

Bahan dengan kemurnian tinggi sangat penting untuk pembuatan semikonduktor. Proses ini melibatkan panas ekstrem dan bahan kimia korosif. CVD-SiC (Chemical Vapour Deposition Silicon Carbide) memberikan stabilitas dan kekuatan yang diperlukan. Sekarang menjadi pilihan utama untuk suku cadang peralatan canggih karena kemurnian dan kepadatannya yang tinggi.

1. Prinsip Inti Teknologi CVD

CVD adalah singkatan Deposisi Uap Kimia. Proses ini menghasilkan bahan padat dari reaksi kimia fase gas. Produsen biasanya menggunakan prekursor organik seperti Methyltrichlorosilane (MTS). Hidrogen bertindak sebagai gas pembawa untuk campuran ini.

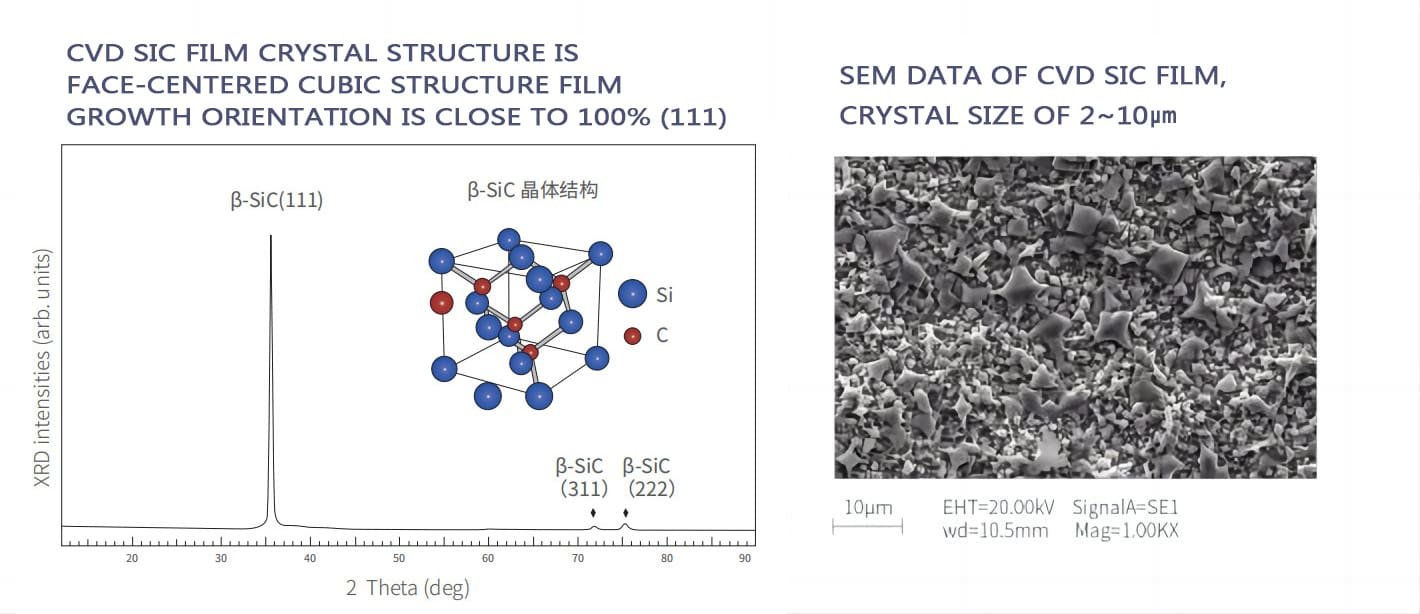

Prosesnya berlangsung dalam ruang reaksi yang dipanaskan antara 1100°C dan 1500°C. Molekul gas terurai dan bergabung kembali pada permukaan substrat yang panas. Kristal Beta-SiC tumbuh lapis demi lapis, atom demi atom. Metode ini menjamin kemurnian kimia yang sangat tinggi, seringkali melebihi 99,999%. Material yang dihasilkan mencapai kepadatan fisik yang sangat mendekati batas teoritis.

2. Pelapisan SiC pada Substrat Grafit

Industri semikonduktor menggunakan grafit karena sifat termalnya yang sangat baik. Namun, grafit berpori dan melepaskan partikel pada suhu tinggi. Hal ini juga memungkinkan gas meresap dengan mudah. Produsen mengatasi masalah ini dengan proses CVD. Mereka menyimpan film tipis SiC ke permukaan grafit. Lapisan ini biasanya memiliki ketebalan 100μm hingga 200μm.

Lapisan tersebut bertindak sebagai penghalang fisik. Ini mencegah partikel grafit mencemari lingkungan produksi. Ia juga tahan terhadap erosi dari gas korosif seperti amonia (NH3). Aplikasi utama adalah MOCVD Susceptor. Desain ini menggabungkan keseragaman termal grafit dengan stabilitas kimia silikon karbida. Itu menjaga lapisan epitaksi tetap murni selama pertumbuhan.

3. Bahan Curah yang Disimpan CVD

Beberapa proses memerlukan ketahanan erosi yang ekstrim. Yang lain perlu menghilangkan seluruh media. Dalam kasus ini, SiC Massal adalah solusi terbaik. Deposisi massal memerlukan kontrol parameter reaksi yang sangat tepat. Siklus pengendapan berlangsung lebih lama untuk menumbuhkan lapisan yang tebal. Ketebalan lapisan ini mencapai beberapa milimeter atau bahkan sentimeter.

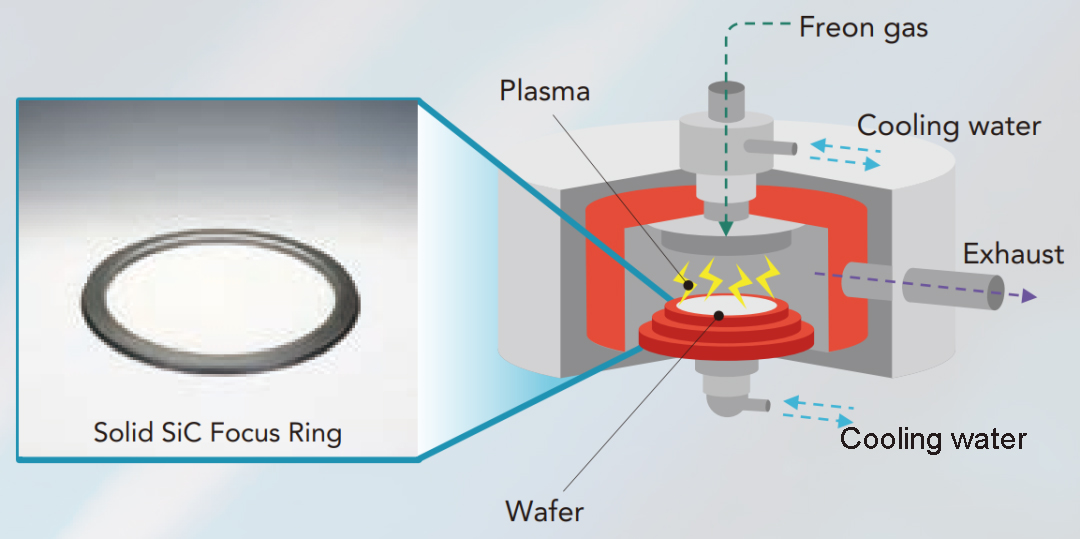

Insinyur menghilangkan substrat asli untuk mendapatkan bagian silikon karbida murni. Komponen-komponen ini sangat penting untuk peralatan Etsa Kering. Misalnya, Cincin Fokus menghadapi paparan langsung terhadap plasma berenergi tinggi. CVD-SiC massal memiliki tingkat pengotor yang sangat rendah. Ini menawarkan ketahanan unggul terhadap erosi plasma. Hal ini secara signifikan memperpanjang umur suku cadang peralatan.

4. Keuntungan Teknis Proses CVD

CVD-SiC mengungguli material sinter tekan tradisional dalam beberapa hal:

Kemurnian Tinggi:Prekursor fase gas memungkinkan pemurnian mendalam. Bahannya tidak mengandung pengikat logam. Hal ini mencegah kontaminasi ion logam selama pemrosesan wafer.

Struktur Mikro Padat:Penumpukan atom menciptakan struktur tidak berpori. Hal ini menghasilkan konduktivitas termal dan kekerasan mekanis yang sangat baik.

Sifat Isotropik:CVD-SiC mempertahankan kinerja yang konsisten di segala arah. Ini menolak kegagalan akibat tekanan termal dalam kondisi pengoperasian yang kompleks.

Teknologi CVD-SiC mendukung industri semikonduktor melalui pelapisan dan struktur curah. Di Vetek Semiconductor, kami mengikuti kemajuan terkini dalam ilmu material. Kami berdedikasi untuk menyediakan solusi silikon karbida berkualitas tinggi untuk industri.
