TAC Coating Crucible
  • TAC Coating CrucibleTAC Coating Crucible

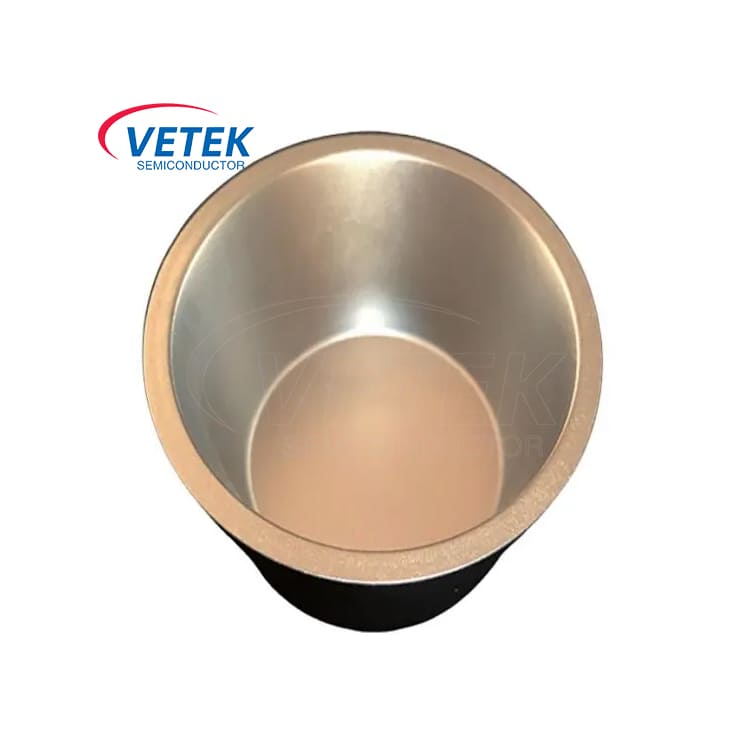

TAC Coating Crucible

Sebagai pemasok dan produsen Crucible TAC Profesional TAC di China, Crucible TAC Coating Vetek Semiconductor memainkan peran yang tak tergantikan dalam proses pertumbuhan kristal tunggal semikonduktor dengan konduktivitas termal yang sangat baik, stabilitas kimia yang luar biasa dan peningkatan resistansi korosi. Selamat datang pertanyaan Anda lebih lanjut.

Menangani semikonduktorCVD TAC dilapisi cawanBiasanya memainkan peran kunci berikut dalam Metode PVT SIC Proses Pertumbuhan Kristal Tunggal:


Metode PVT mengacu pada menempatkan kristal biji sic di atas wadah yang dilapisi TAC, dan menempatkan bubuk sic sebagai bahan baku di bagian bawah wadah. Dalam lingkungan tertutup dengan suhu tinggi dan tekanan rendah, bubuk siC menyublim, dan di bawah aksi gradien suhu dan perbedaan konsentrasi,Bubuk sicditransfer ke sekitar kristal biji, dan mencapai keadaan tak jenuh setelah rekristalisasi. Oleh karena itu, metode PVT dapat mencapai pertumbuhan ukuran kristal SIC yang dapat dikendalikan dan bentuk kristal spesifik.


● Stabilitas termal pertumbuhan kristal

Vetek semikonduktor TAC dilapisi cawan yang memiliki stabilitas termal yang sangat baik (dapat tetap stabil di bawah 2200 ℃), yang membantu mempertahankan integritas struktural mereka bahkan pada suhu yang sangat tinggi yang diperlukan untuk pertumbuhan kristal tunggal. Properti fisik ini memungkinkan wadah grafit yang dilapisi SiC untuk secara tepat mengendalikan proses pertumbuhan kristal, menghasilkan kristal yang sangat seragam dan bebas cacat.


● Penghalang kimia yang sangat baik

Cawan lebur yang dilapisi TAC menggabungkan lapisan tantalum karbida dengan wadah grafit kemurnian tinggi untuk memberikan resistensi yang sangat baik terhadap berbagai bahan kimia korosif dan bahan cair yang biasa ditemui selama pertumbuhan kristal tunggal SIC. Properti ini sangat penting untuk mencapai kristal berkualitas tinggi dengan cacat minimal.


● Getaran redaman untuk lingkungan pertumbuhan yang stabil

Sifat redaman yang sangat baik dari TAC yang dilapisi wadah meminimalkan getaran dan guncangan termal di dalam wadah grafit, yang selanjutnya berkontribusi pada lingkungan pertumbuhan kristal yang stabil dan terkontrol. Dengan mengurangi sumber interferensi potensial ini, pelapisan TAC memungkinkan pertumbuhan kristal yang lebih besar dan lebih seragam dengan berkurangnya kepadatan cacat, pada akhirnya meningkatkan hasil perangkat dan meningkatkan kinerja perangkat.


● Konduktivitas termal yang sangat baik

Caisible yang dilapisi Veteksemicon memiliki konduktivitas termal yang sangat baik, yang membantu wadah grafit untuk mentransfer panas dengan cepat dan merata. Ini menentukan kontrol suhu yang tepat di seluruh proses pertumbuhan kristal, meminimalkan cacat kristal yang disebabkan oleh gradien termal.


Tantalum carbide (TAC) Lapisan pada penampang mikroskopis

Tantalum carbide (TaC) coating on a microscopic cross-section


Sifat fisikLapisan Tantalum Carbide

Sifat fisik pelapis TAC
Kepadatan
14.3 (G/cm³)
Emisivitas spesifik
0.3
Koefisien Ekspansi Termal
6.3*10-6/K
Kekerasan (HK)
2000 HK
Perlawanan
1 × 10-5Ohm*cm
Stabilitas termal
<2500 ℃
Perubahan ukuran grafit
-10 ~ -20um
Ketebalan lapisan
≥20um nilai khas (35um ± 10um)

Toko produksi semikonduktor vetek

SiC Coating Graphite substrateTaC Coating Crucible testSilicon carbide ceramic processingSemiconductor process equipment
