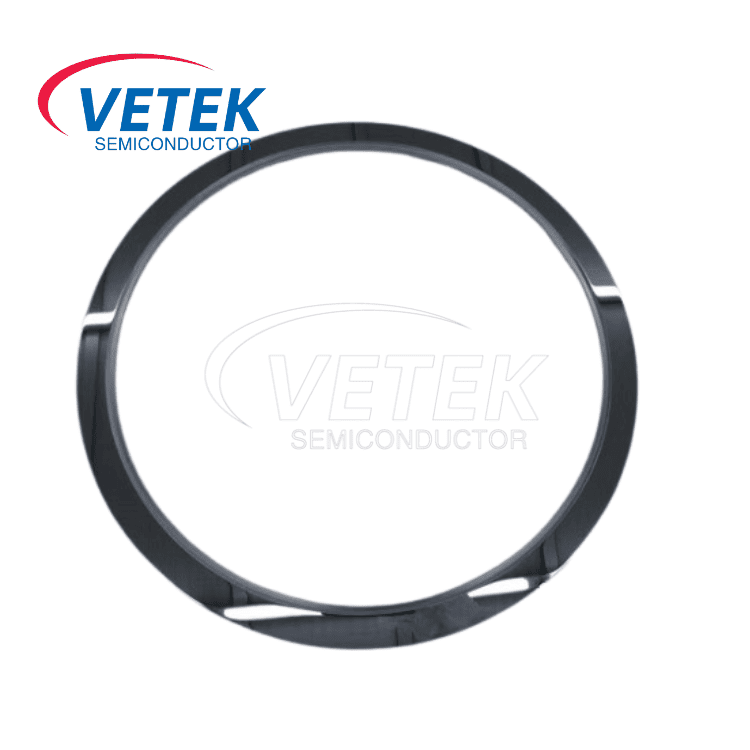

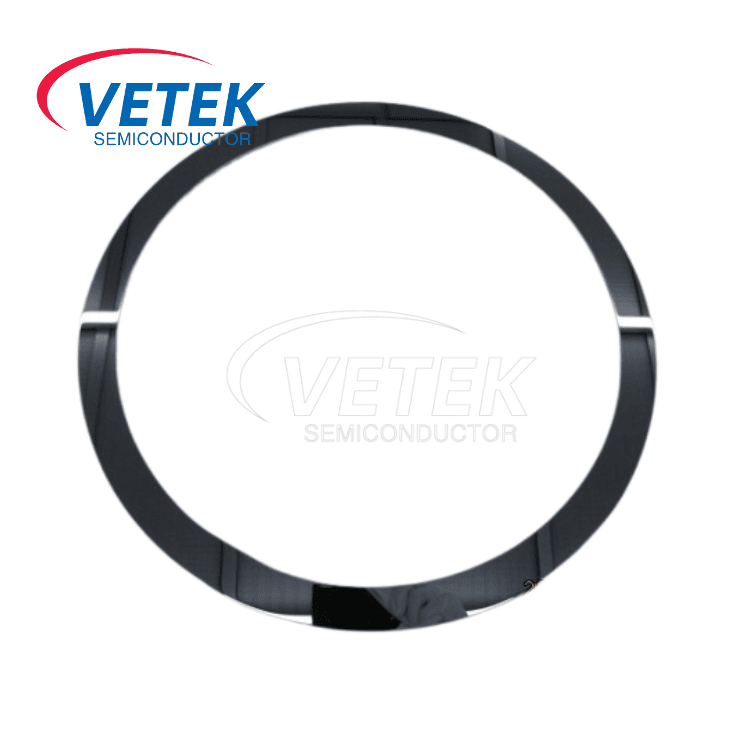

Fokus cincin untuk etsa

Fokus cincin untuk etsa adalah komponen kunci untuk memastikan akurasi dan stabilitas proses. Komponen -komponen ini secara tepat dirakit dalam ruang vakum untuk mencapai pemesinan seragam struktur skala nano pada permukaan wafer melalui kontrol yang tepat dari distribusi plasma, suhu tepi dan keseragaman medan listrik.

Cincin etsa silikon monokristalin adalah komponen penting dalam proses etsa semikonduktor dengan menjaga stabilitas lingkungan plasma, melindungi peralatan dan wafer, mengoptimalkan pemanfaatan sumber daya dan beradaptasi dengan persyaratan proses yang canggih. Kinerja secara langsung mempengaruhi hasil dan biaya manufaktur chip.


Cincin fokus terukir, elektroda dan ETC (pengontrol suhu tepi) adalah bahan habis pakai inti untuk memastikan keseragaman plasma, kontrol suhu, dan pengulangan proses. Komponen -komponen ini secara tepat dirakit di ruang vakum CVD, etsa dan peralatan film dan secara langsung menentukan keakuratan dan hasil etsa dari tepi ke pusat wafer.


Menanggapi permintaan yang ketat untuk sifat material dalam proses manufaktur kelas atas, Veteksemi berinovasi dengan menggunakan silikon monokristalin dengan kemurnian tinggi dengan resistivitas 10-20Ω · cm untuk memproduksi cincin pemfokusan dan mendukung barang habis pakai. Melalui optimalisasi kolaboratif ilmu material, desain listrik dan termodinamika, Veteksemi mampu memproduksi cincin pemfokusan dan mendukung barang habis pakai. Secara komprehensif melampaui solusi kuarsa tradisional untuk mencapai peningkatan terobosan dalam umur panjang, akurasi, dan efektivitas biaya.

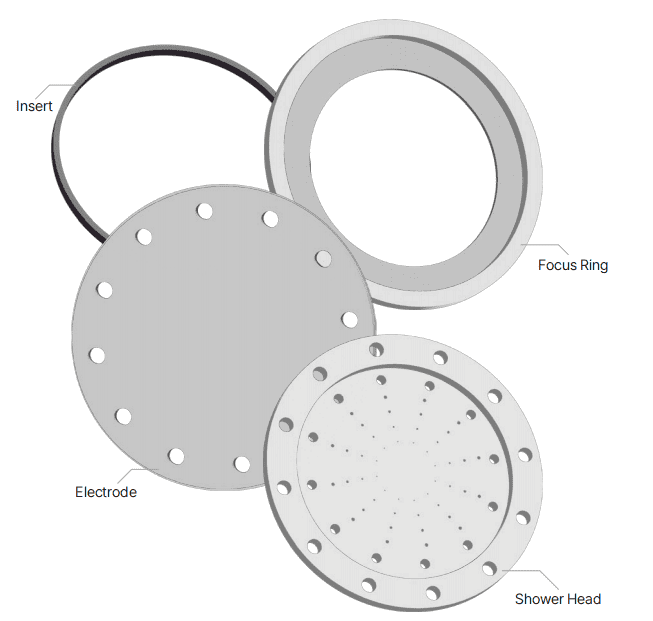

Focus ring for etching diagram


Perbandingan materi inti dan optimasi resistivitas

Silikon Monokristalin Vs. Kuarsa


Proyek
Cincin pemfokusan silikon monokristalin (10-20 Ω · cm)
Cincin fokus kuarsa
Resistensi terhadap korosi plasma
Life 5000-8000 Wafers (Proses Berbasis Fluor/Klorin)
Life Span 1500-2000 Wafers
Konduktivitas termal
149 W/M · K (disipasi panas cepat, fluktuasi ΔT ± 2 ℃)
1.4W /m · K (ΔT fluktuasi ± 10 ℃)
Koefisien ekspansi termal
2.6 × 10⁻⁶/k (Wafer cocok, deformasi nol)
0,55 × 10⁻⁶/K (perpindahan mudah)
Kerugian dielektrik
tanΔ <0,001 (kontrol medan listrik yang akurat)
tanΔ ~ 0,0001 (distorsi medan listrik)
Kekasaran permukaan
RA <0,1μm (standar kebersihan kelas 10)
RA <0,5μm (risiko partikel tinggi)


Advantag inti produke


1. Akurasi proses tingkat atom

Optimalisasi resistivitas + ultra-presisi pemolesan (RA <0,1μm) menghilangkan kontaminasi mikro-discharge dan partikel untuk memenuhi standar semi F47.

Kehilangan dielektrik (tanΔ <0,001) sangat cocok dengan lingkungan dielektrik wafer, menghindari distorsi medan listrik tepi dan mendukung 3D NAND 89,5 ° ± 0,3 ° etsa lubang dalam vertikal.


2. Kompatibilitas Sistem Cerdas

Terintegrasi dengan modul kontrol suhu tepi ETC, aliran udara pendingin secara dinamis disesuaikan dengan algoritma termokopel dan AI untuk mengkompensasi penyimpangan termal ruang.

Dukungan Jaringan Pencocokan RF yang disesuaikan, cocok untuk mesin utama seperti Amat Centura, Lam Research Kiyo dan Sumber Plasma ICP/CCP.


3. Efektivitas biaya yang komprehensif

Kehidupan silikon monokristalin adalah 275% lebih lama dari kuarsa, siklus pemeliharaan lebih dari 3.000 jam, dan biaya kepemilikan komprehensif (TCO) berkurang sebesar 30%.

Layanan Kustomisasi Gradien Resistivitas (5-100Ω · cm), tepat cocok dengan jendela proses pelanggan (seperti etsa material celah pita lebar Gan/SiC).


Efek resistivitas


Proyek
Cincin pemfokusan silikon monokristalin (10-20 Ω · cm)
Silikon monokristalin resistensi tinggi (> 50 Ω · cm)
Cincin fokus kuarsa
Kemurnian
> 99.9999%
> 99.9999%
> 99,99%
Kehidupan korosi (jumlah wafer)
5000-8000
3000-5000
1500-2000
Stabilitas guncangan termal
Δt> 500 ℃/s
Δt> 300 ℃/s
Δt <200 ℃/s
Kepadatan arus bocor
<1 μA/cm²
/ /
Hasil wafer ditingkatkan menjadi
+1,2%~ 1,8%
+0,3%~ 0,7%
Nilai dasar

Istilah komersial produk


Jumlah pesanan minimum
1 set
Harga
Kontak untuk kutipan yang disesuaikan
Detail Pengemasan
Paket Ekspor Standar
Waktu pengiriman
Waktu Pengiriman: 30-35 hari setelah konfirmasi pesanan
Ketentuan Pembayaran
T/t
Kemampuan pasokan
600 set/bulan

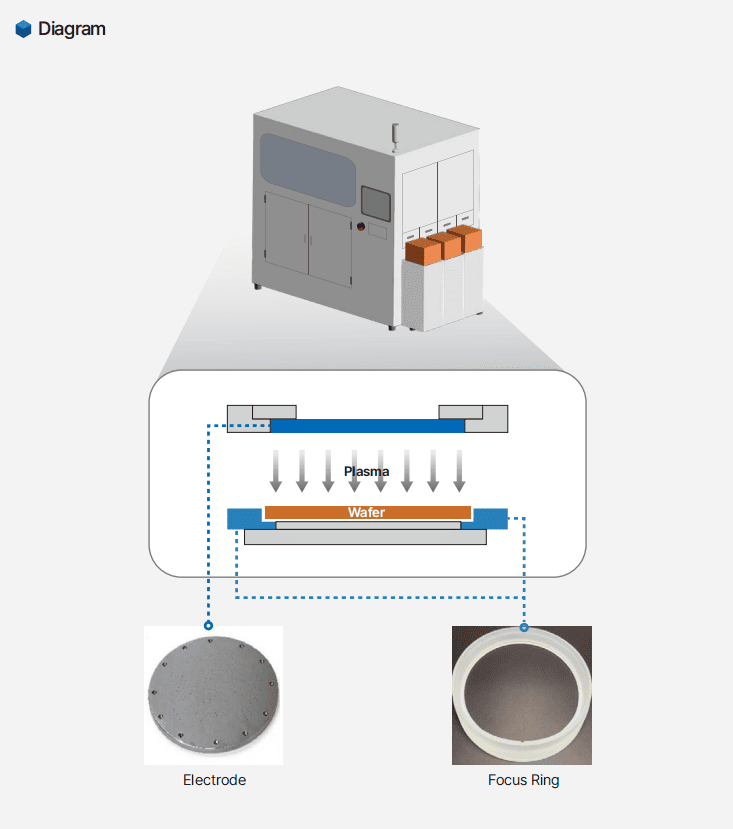

Focus ring for etching working diagram
