Memaksimalkan Hasil Luar Biasa: Mengapa CVD Solid SiC adalah Pilihan Utama untuk Suku Cadang Ruang Kritis

Dalam manufaktur semikonduktor tingkat lanjut, industri ini telah memaksimalkan kinerja dari pengaturan "Pelapisan Grafit + SiC". Ini berhasil selama bertahun-tahun, tetapi saat kami mendorong ke 3nm dan seterusnya, antarmuka lama antara media dan pelindung menjadi sangat memusingkan. Ketidakcocokan CTE bukan hanya masalah teoretis lagi—ini adalah pembunuh hasil yang menyebabkan retakan mikro yang tidak kunjung hilang.

Itu sebabnya peralihan ke CVD Solid SiC monolitik lebih dari sekadar tren; itu adalah kebutuhan mekanis. Kami beralih dari perawatan permukaan sederhana ke material struktural lengkap yang ditanam dari bawah ke atas.

1. Proses Inti: Mensintesis SiC Padat CVD Kemurnian Tinggi

Pembuatan ingot CVD Solid SiC murni adalah proses yang sangat berbeda jika dibandingkan dengan deposisi standar. Ini dimulai dengan Methyltrichlorosilane (MTS), tetapi keajaiban terjadi pada stabilitas reaksi seiring waktu.

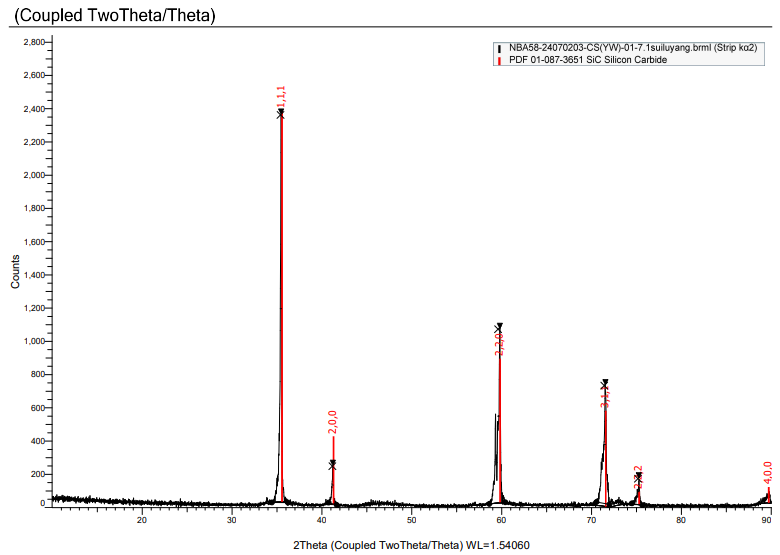

• Fase Uap ke Massal:Kami melihat suhu mencapai titik manis 1200°C+ di mana atom Silikon dan Karbon terkunci dalam kisi beta-SiC yang padat.
• Faktor Waktu:Tidak seperti pelapisan cepat berukuran 100μm, bagian padat membutuhkan waktu berhari-hari—terkadang berminggu-minggu—untuk pertumbuhan yang berkelanjutan dan stabil. Anda tidak bisa terburu-buru dalam fisika.

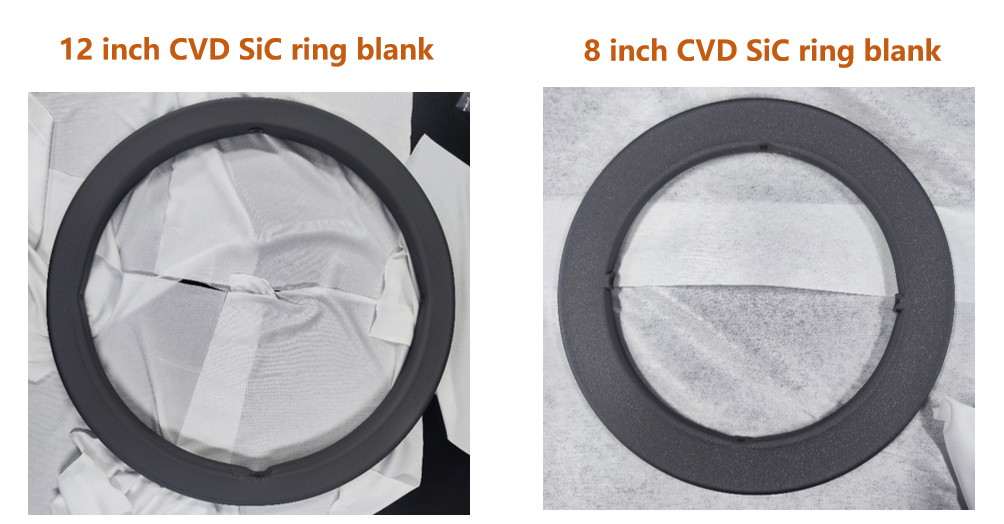

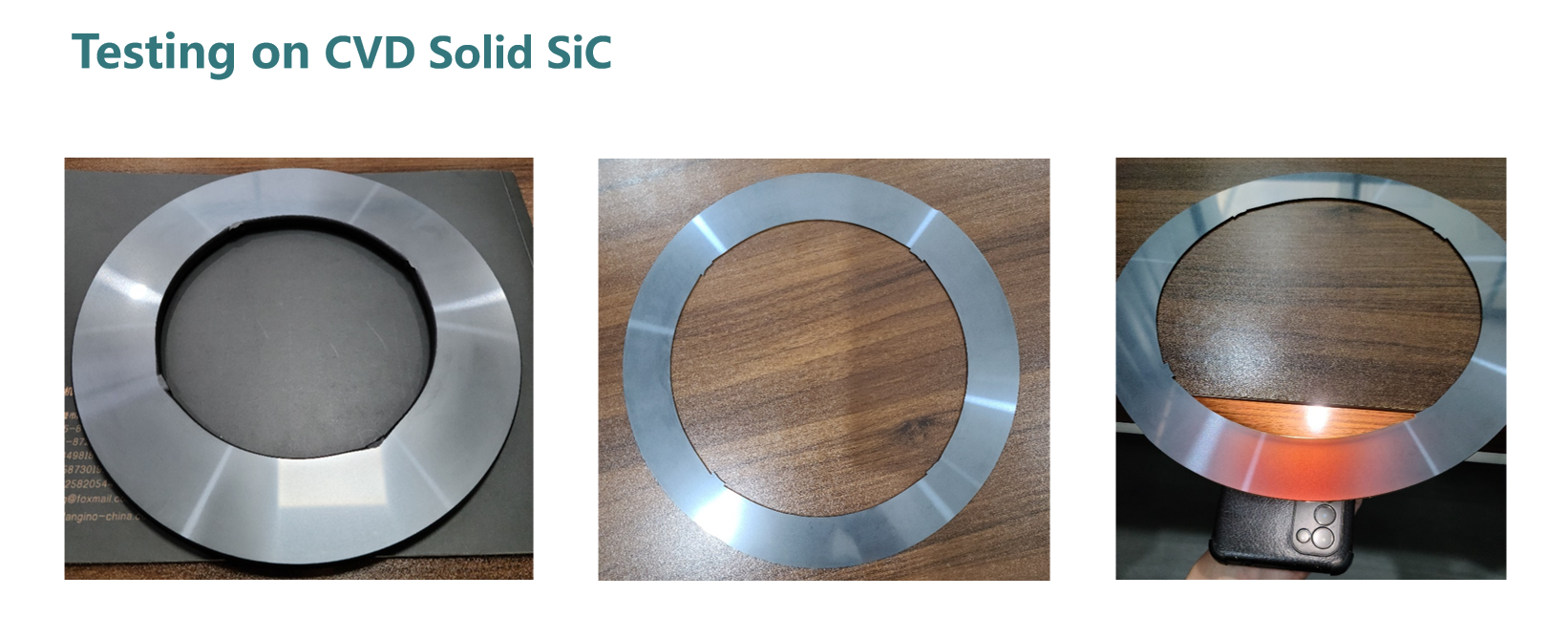

• Rekayasa Presisi:Setelah pertumbuhan selesai, substrat dihilangkan untuk menghasilkan ingot CVD Solid SiC murni. Ingot ini kemudian menjalani pemesinan dengan alat berlian untuk menghasilkan komponen dengan toleransi tinggi, seperti CVD Solid SiC Focus Rings.

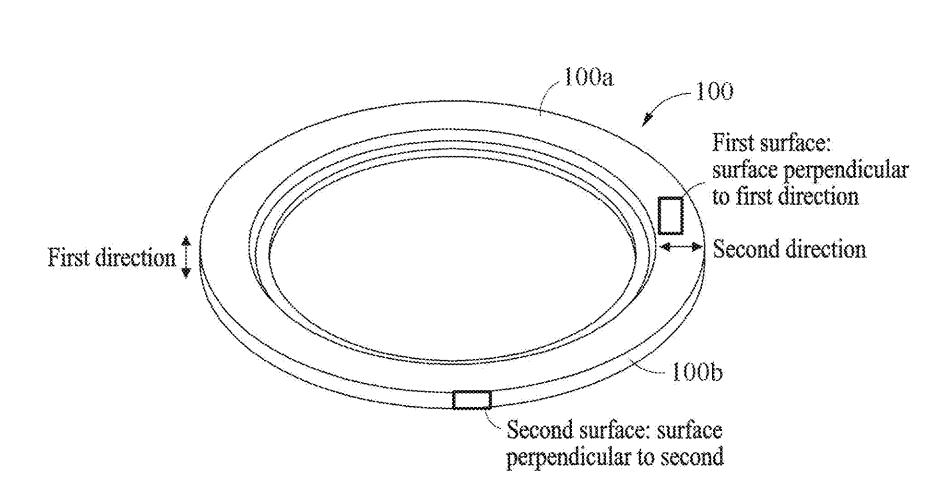

Diagram Struktural:Seperti diilustrasikan pada Gambar, pembuatan komponen CVD Solid SiC memerlukan kontrol mutlak atas orientasi geometris. Dengan mengoptimalkan parameter pengendapan, kami memastikan bahwa material memiliki sifat fisik yang sangat konsisten di semua dimensi (arah Pertama dan Kedua). Stabilitas struktural ini memastikan bahwa suku cadang mempertahankan kerataan dan tegak lurus permukaan yang luar biasa setelah pemesinan, secara sempurna memenuhi toleransi yang ketat dari lini produksi volume tinggi 8 inci dan 12 inci.

2. Mengapa Memilih CVD Solid SiC?

Dibandingkan dengan Sintered SiC atau pelapis tradisional, CVD Solid SiC menawarkan keunggulan yang tak tertandingi:

• Kemurnian Ultra Tinggi (5N-7N):Karena ini adalah proses fase gas, tidak ada alat bantu sintering atau pengikat logam. Tidak ada pengikat berarti tidak ada migrasi ion logam ke dalam gerbang oksida.

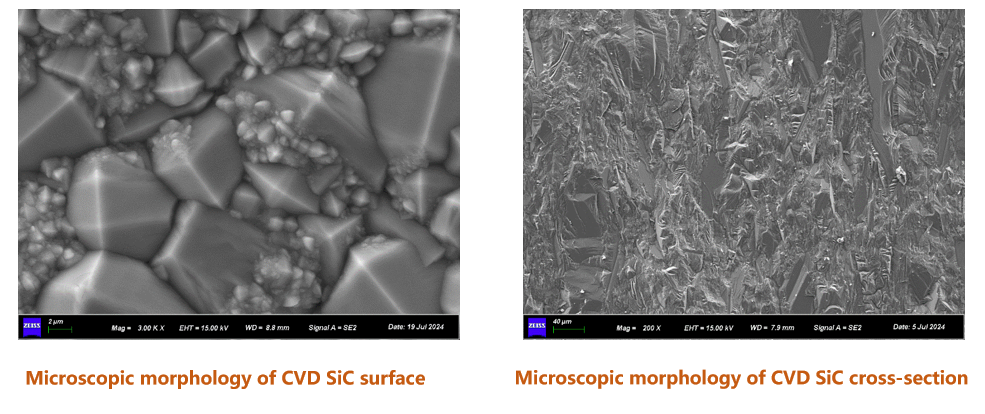

• Kepadatan Hampir Teoretis:Proses CVD menghasilkan material dengan porositas hampir nol (<0,1%). Kepadatan ekstrim ini membuat CVD Solid SiC sangat tahan terhadap erosi plasma, sehingga secara signifikan mengurangi pembentukan partikel selama proses etsa.
• Penghapusan Stres Termal:Menjadi bagian monolitik beta-SiC fase tunggal, material ini menghilangkan risiko delaminasi atau "pengelupasan" lapisan selama siklus termal yang cepat, sehingga secara drastis memperpanjang Mean Time Between Cleans (MTBC).

3. Bidang Aplikasi Utama

Bahan SiC Padat CVD dengan kemurnian tinggi sangat penting untuk lingkungan dengan tekanan tinggi:

• Pengetsaan Plasma:Cincin fokus SiC Padat CVD kelas atas dan pancuran gas memberikan ketahanan unggul terhadap plasma CF4/O2.
• Pertumbuhan Epitaksial (EPI):Sebagai alternatif berkinerja tinggi untuk susceptor, memberikan distribusi termal yang seragam.
• Pemrosesan Termal Cepat (RTP):Memastikan keseragaman wafer dan mencegah kontaminasi selama suhu ekstrem.

4.Kesimpulan

Meskipun proses CVD Solid SiC melibatkan ambang batas produksi awal yang lebih tinggi, laba atas investasi (ROI) komprehensifnya jelas. Dengan memperpanjang masa pakai bahan habis pakai secara signifikan dan mengurangi tingkat scrap wafer, CVD Solid SiC memberdayakan pabrik untuk mencapai pengurangan biaya jangka panjang dan peningkatan efisiensi.
